20世紀90年代中期，3D打印技術橫空出世。3D打印實際上是利用光固化和層疊等技術的最新快速成型裝置。它與普通打印工作原理基本相同，打印機內裝有液體或粉末等“打印材料”，通過電腦控制把“打印材料”一層層疊加起來，最終把計算機上的藍圖變成實物。近年來，3D打印頻出奇招，備受贊譽，對整個工業制造領域都產生了顛覆性的影響。LOM（Laminated Object Manufacturing）、FDM（Fused Deposition Modeling）、SLS（Selective Laser Sintering）等3D打印技術先后涌現出來，使陶瓷3D打印、金屬3D打印、彩色3D打印、混合材料3D打印等成為現實。從個性化定制的工業設計、人造器官、醫療器械、飛機零件，到衣服、鞋子，再到大型建筑、飛機、汽車的直接制造，3D打印似乎無所不在，無所不能，連科幻電影都自嘆不如！作為目前最先進的3D打印技術之一，體積增材制造（volumetric additivemanufacturing, VAM）技術可以直接通過光將液態前驅體直接固化，實現一次成型。為了改良VAM技術，科學家已經發展了一系列新策略，包括雙光子光聚合（TPP）技術和計算機軸向光刻（CAL）技術。TPP技術基于飛秒激光脈沖聚合納米級構造塊，并將其分層以制造微結構。TPP速度很慢，打印速度僅為1-20 mm3/h，但是分辨率高達100 nm，通常用于制造毫米尺度的物體。CAL技術在圍繞垂直軸旋轉時，將預先計算的光圖案序列數字投影到樹脂容器中，旋轉時可以在樹脂中照射出上千個不同的投影。隨著時間的推移，累積的光暴露穿過聚合閾值的區域變?yōu)閷?shí)心，而不穿過該閾值的區域保持未固化，從而一次性印刷出所設計的三維物體。CAL技術可以快速固化厘米尺度的物體，幾秒鐘內就可以實現特征尺寸為100 μm的厘米級零件的打印。問題在于，CAL需要使用反饋系統進行計算機優化，增加了設備成本和總打印時間。

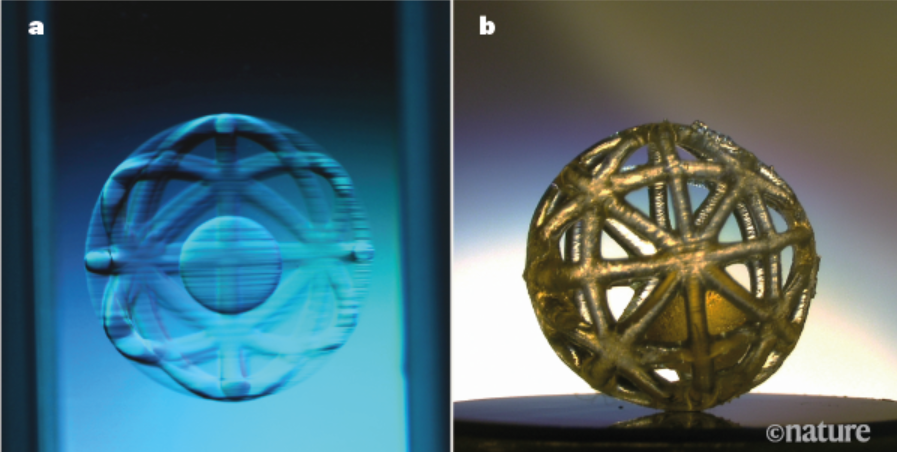

Xolography技術：分辨率提高十倍為了實現更快、更高分辨率的3D打印，德國科學家Stefan Hecht和Martin Regehly等人發展了一種全新的Xolography技術，通過兩個不同波長的交叉光束來固化整個物體，可以更好地控制引發聚合反應發生的液體的體積，使得VAM的分辨率提高到之前的十倍，而不會犧牲打印速度。這種新技術不需要將打印材料逐層打印，工藝流程更加簡單，打印速度更快，固化速度達到55 mm3/s，分辨率達到 25 μm。此外，VAM還可以生產更高質量的零件，不需要像其他3D打印技術那樣先打印支撐結構，然后將其去除。1）一定厚度的矩形光（藍色）穿過一定體積的粘性樹脂，并激活溶解在樹脂中的雙色光引發劑分子（DCPI）。2）第二光束（紅色）將要打印的物體切片圖像投影到光片的平面中。3）兩束光的波長差異，導致活化的DCPI引發樹脂的聚合反應，從而在兩個波長的光交叉處固化樹脂。4）線性移動樹脂，將光片移動到新位置，然后再次開始該過程，逐層堆疊對象。為了驗證這一技術的先進性，作者在直徑為8 mm的封閉的籠字內部，直接打印了一個小球。如果是采用傳統的逐層3D打印，還要打印支撐結構，而且很難取出。Xolography技術提供的高分辨率，還賦予其直接打印機械系統的能力，譬如可以在液體或空氣流條件下，直接打印在軸上旋轉的刀片。更令人驚艷的是，研究人員基于Xolography技術，實現了非球面Powell鏡片的打印。非球面Powell鏡片可以將激光束轉換為直線型均勻光線，Powell鏡片優異的光學性能表明，打印材料的結構非常均勻，沒有缺陷。此外，作者還打印了一個直徑3 cm半身人像，其內部結構高度精確，連鼻腔通道和食道都清晰可見。當然，Xolography技術本身也存在一些局限性，主要包括：1）尺寸限制。這種技術目前只能打印小體積物品，一方面是因?yàn)椋馐梢源┩傅綐渲械木嚯x本身是有限制的。另一方面，該技術需要移動樹脂體積，打印較大尺寸的物體將花費更多時間2）材料限制。盡管所報道的化學方法能夠?qū)崿F(xiàn)高分辨率，但可用于Xolography技術的材料也是有限的。如何將打印體積從厘米尺度擴大到米尺度，并實現一次性打印多種材料的3D打印設備，是Xolography技術未來的重要挑戰。盡管有所局限性，Xolography技術依然為我們帶來了無限可能，值得做的事情還有很多：1）將傳統的逐層3D打印方法DLP引入VAM。灰度照明可用于制造剛度漸變的對象，加固不同3D打印組件之間的界面，以及非常規的工程機制。2）通過使用更好的光學系統（例如功能更強的激光器），可以進一步提高Xolography技術的特征分辨率和體積生成率。3）改進的打印速度和新材料的出現使DLP方法可以用于某些特定商品的大規模定制。MartinRegehly et al. Xolography for linear volumetric 3D printing. Nature 2020, 588,620-624.https://www.nature.com/articles/s41586-020-3029-7RobertF. Shepherd et al. High-resolution 3D printing in seconds. Nature 2020.https://www.nature.com/articles/d41586-020-03543-3
