為了延續摩爾定律，晶體管生產工藝已精細到 5 nm，每平方厘米半導體芯片內可集成數十億個晶體管。
2020年10月14日，蘋果最新發布會上，iPhone12正式問世。據介紹，iPhone12手機采用5 nm制程的A14芯片，可集成11.8億個晶體管。6核CPU和4核GPU設計，神經引擎達到16核，每秒可進行11萬億次運算。
隨著電子元器件和集成電路體積越來越小，工作頻率越來越高，工作時會產生大量的熱；若熱量不能及時傳導出去，器件的溫度將會急劇升高，進而影響設備的工作效率和使用壽命。
傳統散熱材料主要有金屬、金屬氧化物和其它非金屬材料，但由于其自身的局限性（如價格昂貴、加工成型復雜、導熱率較低等），無法滿足現代電子工業的需求。
石墨烯是一層碳原子以sp2雜化軌道組成的二維納米材料，理論熱導率可達3000-5000W/m·K，遠高于傳統導熱材料。此外，基于石墨烯的薄膜材料具有制備工藝簡單、柔韌性好等優點，被認為是一種最有前途的電子熱擴散材料，引起了國內外科研工作者的廣泛關注。

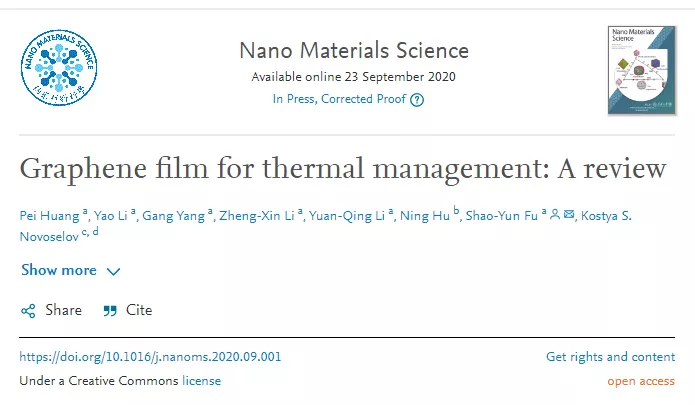

基于此，重慶大學航空航天學院黃培博士、付紹云教授等聯合曼徹斯特大學諾獎獲得者Kostya S. Novoselov教授以“Graphene Film for Thermal Management: A Review”為題，綜述了基于氧化石墨烯制備柔性石墨烯導熱薄膜的最新進展，該綜述主要圍繞石墨烯薄膜的制備、性能以及應用和展望展開。
1. 石墨烯薄膜的制備
雖然石墨烯具有超高的理論熱導率，但在實際應用中，往往會有所限制，這主要是因?yàn)椋?/span>

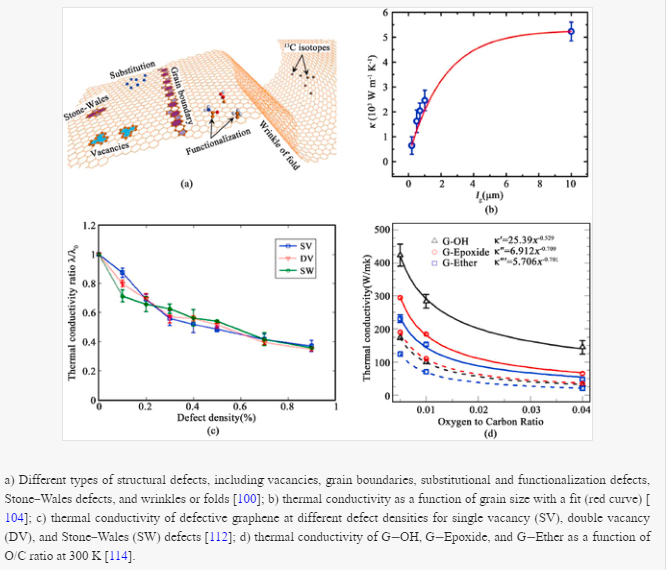

1）其導熱性能受其固有結構（如雜質、含氧基團、空位、尺寸等）的影響；
2）當石墨烯堆疊成薄膜時，石墨烯片層的不規則堆疊、層間相互作用等也會顯著降低其熱導率。
因此，制備石墨烯導熱薄膜的步驟主要包括氧化石墨烯成膜、缺陷修復和機械壓縮處理。
A. 氧化石墨烯成膜
石墨烯的面內熱導率遠高于厚度方向，因此，石墨烯的取向度和規整度極大的影響石墨烯薄膜的熱導率。目前常用的方法包括：電噴涂、真空抽濾、浸涂法、旋涂法、滴落涂布法、電泳法等。
B. 缺陷修復

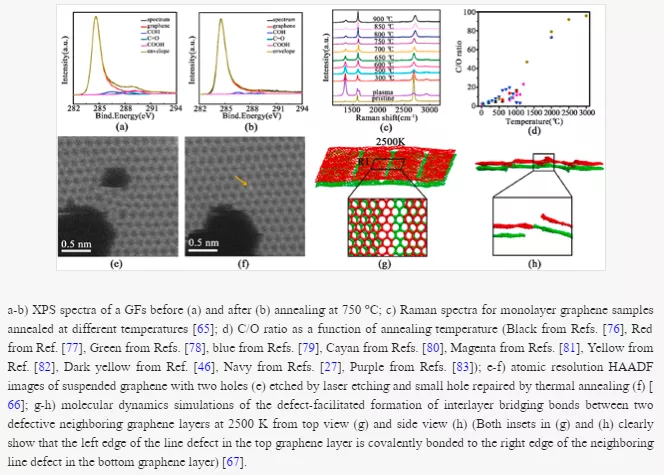

氧化石墨烯在制備和成膜過程中會引入大量的缺陷（如空位、含氧基團等），導致其熱導率急劇下降，因此需要通過缺陷修復，提高石墨烯的結構完整性。
缺陷修復方法主要有：化學還原、電化學還原、熱處理和光熱法等。相較其它方法，熱處理可以極大提高C/O比，且在高溫下可修復石墨烯中的空位，但其存在制備時間長、能耗較高等缺點。
C. 機械壓縮
石墨烯薄膜在缺陷修復過程中，C、H等原子會以氣體形式釋放，產生大量的孔隙，形成蓬松的結構。通過機械壓縮可以減少石墨烯薄膜的間隙，提高石墨烯薄膜的密實度。
2. 石墨烯薄膜的性能
A. 導熱性能

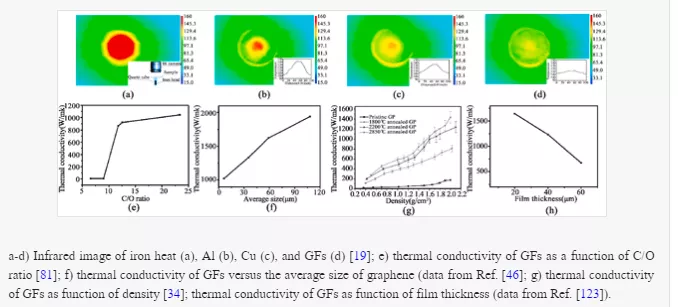

石墨烯薄膜的面內熱導率主要受C/O比、石墨烯尺寸、密實度等因素影響；因此采用高效的缺陷修復方法，提高石墨烯尺寸和薄膜的密度可以提高石墨烯薄膜的面內熱導率。
值得注意的是，由于石墨烯薄膜層間作用力很弱，其厚度方向的熱導率極低，目前的方法主要是通過增強石墨烯層間相互作用或構建導熱骨架來改善。
B. 力學性能
氧化石墨烯薄膜在缺陷修復過程中，含氧等基團被除去，降低了石墨烯層間作用力和薄膜的密度，因此制得的石墨烯薄膜力學降低。通過提高石墨烯薄膜的密實度，增大石墨烯的尺寸，構建層間交聯和褶皺結構等方法，可以提高石墨烯的拉伸強度和模量。
3. 石墨烯薄膜的應用和展望

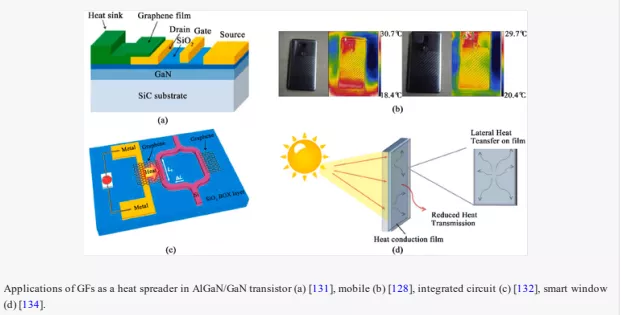

由于石墨烯薄膜的導熱率高達600-3200 W/m·K，其在晶體管、集成電路、智能窗戶等領域有非常巨大的潛在應用價值。但目前石墨烯薄膜還存在規模制備困難、厚度方向熱導率低以及石墨烯薄膜和器件的接觸熱阻等問題，還需要投入更多的科研精力去研究和克服。
參考文獻
Pei Huang, Yao Li, Gang Yang, Zheng-Xin Li, Yuan-Qing Li, Ning Hu, Shao-Yun Fu, Kostya S. Novoselov, Graphene film for thermal management: A review, Nano Materials Science, 2020.
DOI：10.1016/j.nanoms.2020.09.001
https://www.sciencedirect.com/science/article/pii/S2589965120300520
