我們的身體會發出大量的信號，例如化學物質、電脈沖、機械位移等等，這些可以提供關于我們健康的大量信息。但是，能夠檢測這些信號的電子傳感器通常是由易碎的無機材料制成，這使得它們在我們的皮膚上或體內無法拉伸和彎曲。
最近的技術進步使可伸展的傳感器成為可能，但是它們的形狀變化會影響產生的數據，許多傳感器無法收集和處理人體最微弱的信號。
成果簡介
鑒于此，斯坦福大學鮑哲南院士、芝加哥大學王思泓等人設計了一種新傳感器設計有助于解決該問題。通過結合可優化晶體管之間應變分布的圖案化材料，研究人員創造了可拉伸的電子產品，該電子產品受變形的影響較小。他們還在設計中創建了幾個電路元件，這可能會應用于開發更多類型的可拉伸電子設備。研究人員并將其測試作為肌萎縮性側索硬化癥（一種導致肌肉失控的神經系統疾病）的診斷工具。成果發表在Nature Electronics上。
整體設計
這項新設計使電子產品能夠在不損害數據的情況下進行拉伸，并最終幫助研究人員采用非臨床方法來監測我們的健康狀況。在設計電子設備時，研究人員使用了圖案化的應變分布概念。在制作晶體管時，他們使用了由彈性體（一種彈性聚合物）制成的基板。它們改變了彈性體層的密度，這意味著有些地方可以保持較軟，而另一些地方則保持較硬而仍具有彈性。較硬的層（被研究人員稱為“elastiff層”）被用于活躍的電子區域。

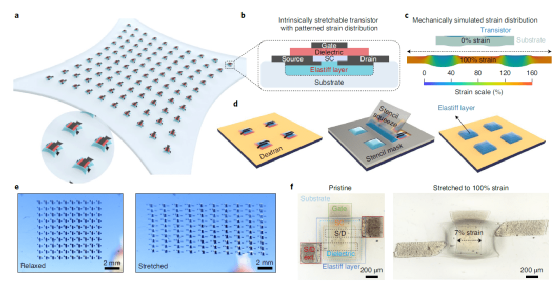

圖|具有圖案化應變分布的應變不敏感的可拉伸晶體管陣列
電性能不受拉伸影響
結果顯示，晶體管陣列在拉伸和彎曲時與未變形時具有幾乎相同的電性能。實際上，當拉伸高達100％時，它們的性能差異連5％都不到。
研究人員還使用該概念設計和制造其他電路部件，包括或非門、環形振蕩器和放大器?；蚍情T用于數字電路，而環形振蕩器則是用于射頻識別（RFID）技術。通過使這些零件進行了成功的拉伸，研究人員可以制造出更加復雜的電子產品。

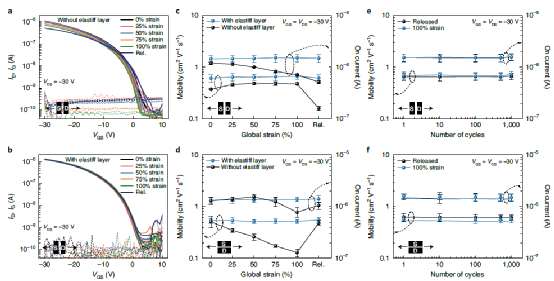

圖|晶體管陣列在高達100%的整體應變下的電性能
兼具收集和放大信號
值得注意的是，他們開發的可伸縮放大器是第一個能夠放大低至幾毫伏的微弱電生理信號的類似皮膚的電路。這對于感知人體最弱的信號（例如來自肌肉的信號）是非常重要的。也就是說，他們的電子皮膚不僅可以收集我們身體的信號，還可以在皮膚上對信號進行處理和放大。這對于電生理感測的未來是非常重要的一步，特別是用在連續感測信號時。
圖|應變不敏感的數字和模擬電路用于人體電生理信號監測
目前，研究人員已經與一位醫生進行合作，以測試該設計作為肌萎縮側索硬化的診斷工具。通過測量來自肌肉的信號，研究人員希望能夠更好地診斷該疾病，同時了解該疾病如何影響身體。還希望在可以植入體內的電子產品中測試其設計，并為各種身體信號創建傳感器。
總而言之，通過先進的設計，現在可以完成許多以前不可能完成的事情。可穿戴設備可以為我們?nèi)粘Ｉ钪械纳眢w健康保駕護航！
另一篇Nature Electronics
值得注意的是，在1月11日，王思泓等人還在Nature Electronics發表了另一篇關于可拉伸電子設備的綜述。
他們回顧了可拉伸晶體管和功能電路的發展，并綜述了材料和器件工程方面的進展。還考慮了三種用于創建可拉伸晶體管的既定方法：屈曲工程、剛度工程和內在可拉伸性工程。另外探討了人類集成電子產品中可拉伸晶體管和電路的當前功能，并考慮了交付高級應用程序所面臨的挑戰。
參考文獻：

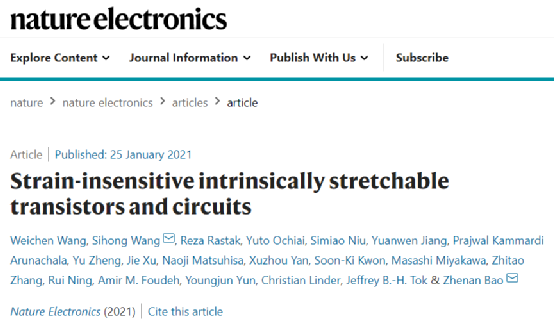

1. Wang, W., Wang, S., Rastak, R. et al. Strain-insensitive intrinsically stretchable transistors and circuits. Nat Electron (2021). https://doi.org/10.1038/s41928-020-00525-1

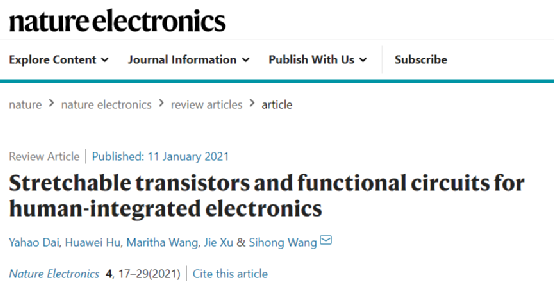

2. Dai, Y., Hu, H., Wang, M. et al. Stretchable transistors and functional circuits for human-integrated electronics. Nat Electron 4, 17–29 (2021). https://doi.org/10.1038/s41928-020-00513-5
