第一作者：Y.-S. Su, E. S. Lamb, I. Liepuoniute
通訊作者：Y.-S. Su, I. Liepuoniute, S. E. Brown, M. A. Garcia-Garibay
通訊單位：加州大學洛杉磯分校
主要內容

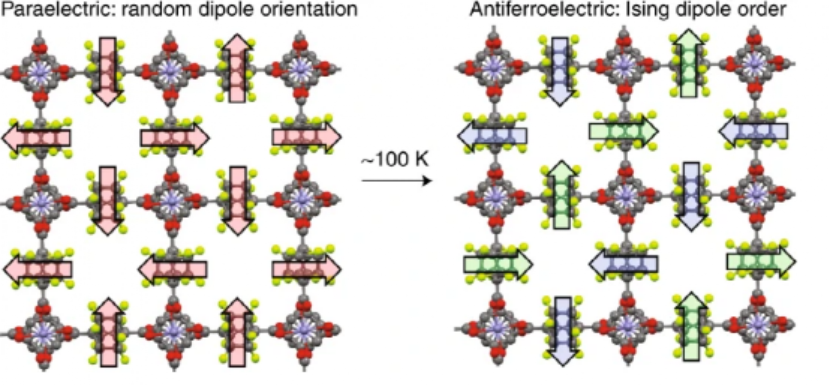

圖1. 含轉子結構的MOF偶極變化導致磁性變化。
兩性動態晶體(Amphidynamic crystal)是一種表現為可動態變化的晶體材料，有鑒于此，加州大學洛杉磯分校Y.-S. Su, I. Liepuoniute, S. E. Brown, M. A. Garcia-Garibay等報道了將雙極性轉子組裝在MOF結構材料中，得到由Zn(II)節點、兩種雙親性雙環[2.2.2]辛烷連接體組成（其中一種通過1,4-氮雜組分配位到Zn簇合物上；一種修飾雙氟的衍生物通過1,4-二羧酸配位到Zn簇合物上）。在冷卻過程中，連接體整體結構遵循偶極-偶極相互作用規律。當溫度變化時，頻率相關介電測試顯示結構轉變溫度Tc=100 k，在該轉變過程中，快速旋轉的偶極無序順電相轉變?yōu)橐?guī)則反鐵磁性晶相，其中轉子的偶極矩相互抵消。通過對二維轉子晶體結構進行Monte Carlo模擬，揭示了其中的基態伊辛對稱(Ising symmetry)，以及其中的偶極-晶格、偶極-偶極相互作用。

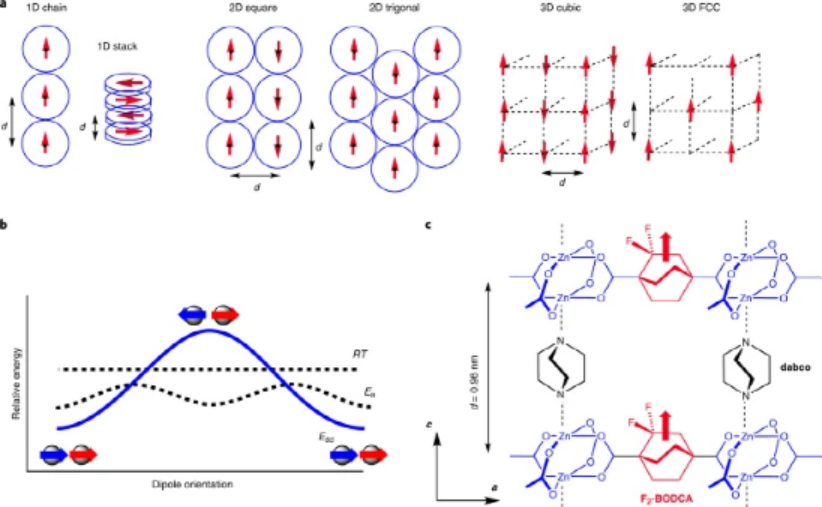

圖2. 對稱性破缺導致偶極晶格演變。
轉子熱運動導致MOF介電響應變化

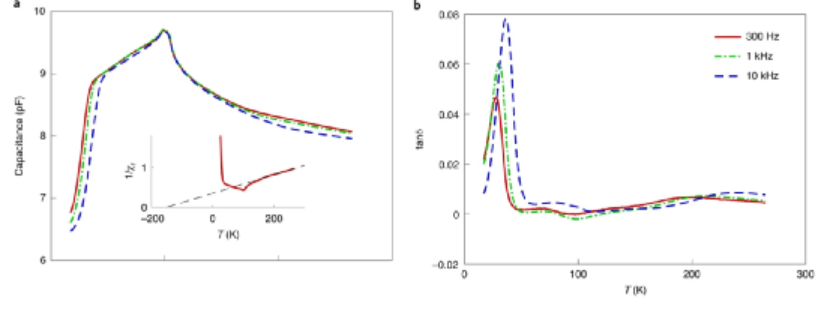

圖3. 溫度變化導致復雜介電響應。
該體系中，二氟原子引入的偶極矩較小，因此當溫度達到300 K，難以觀測偶極-偶極相互作用，當轉子的旋轉壘勢較低，能夠在低溫中觀測偶極-偶極相互作用。通過低頻率介電測試、NMR光譜驗證了轉子的介電偶極、晶體具有相互作用。在較高溫度極性轉子由于熱力學導致形成無序態，介電性隨溫度呈現Curie-Weiss變化規律，同時介電常數在T=100 K表現出峰值，對應于晶相轉變?yōu)榉磋F磁性。從而說明旋轉勢的數值并不是特別大，通過DFT計算進行驗證。分別對電容C、損耗角正切tanδ(loss tangent)和溫度之間的關系進行作圖，結果顯示在~100 K中展示峰值，隨后溫度變低后電容C緩慢降低，當溫度降低至35~45 K，電容劇烈衰減。通過和頻率密切相關的損耗角隨溫度的變化情況驗證了這種電容變化和轉動頻率有關。
圖4. 分子動態變化中的介電表征、NMR測試隨溫度變化的結果。
考察了35~45 K區間內頻率的變化規律，該區間的變化過程是Debye類似弛豫模型中的活化能能壘導致。通過對該體系進行測試，從實驗結果中得出偶極動量、偶極-偶極相互作用能。
熱力學變化機理
通過DFT計算方法，對激活進行弛豫運動的能壘進行計算和分析，用于分析轉子之間的相互作用、轉子動力學。計算結果顯示，單獨進行扭轉、旋轉的能壘分別為0.8 kcal mol-1、2.0 kcal mol-1，絕對置信區間為0.2~0.4 kcal mol-1，相互耦合的旋轉-扭轉能壘為1.4 kcal mol-1。
對于未修飾氟原子的MOF分子體系，羧酸基團的雙重對稱和轉子的三重對稱在MOF中形成具有六重對稱性的轉子。修飾氟原子的MOF體系對稱性發生變化，其中C1+、C1-構象之間相互轉化之間產生壘勢。通過這種構象變化，實現了有序-無序態之間變化，但是有序結構中的介電變化、Debye固化是由于偶極子振蕩導致。
作者通過經典Monte Carlo計算模擬，通過具有相似、或者更高能量的體系模擬順電–反鐵電晶相變化過程中的電子偶極相互作用，為了簡化計算模型，作者僅僅將相鄰、間隔相鄰兩種偶極相互作用在模擬計算過程中考察。
此外，同樣考察了轉動勢能和轉子-晶格相互作用之間的關系，解釋了實驗觀測發現的頻率相關Debye動力學過程。其中晶格勢的剛性受到熱活化導致轉子扭轉無序化，當熱活化扭轉作用消除，轉動得以抑制，而且導致介電響應受到影響。
參考文獻
Su, YS., Lamb, E.S., Liepuoniute, I. et al. Dipolar order in an amphidynamic crystalline metal–organic framework through reorienting linkers, Nat. Chem. (2021).
DOI: 10.1038/s41557-020-00618-6
https://www.nature.com/articles/s41557-020-00618-6
