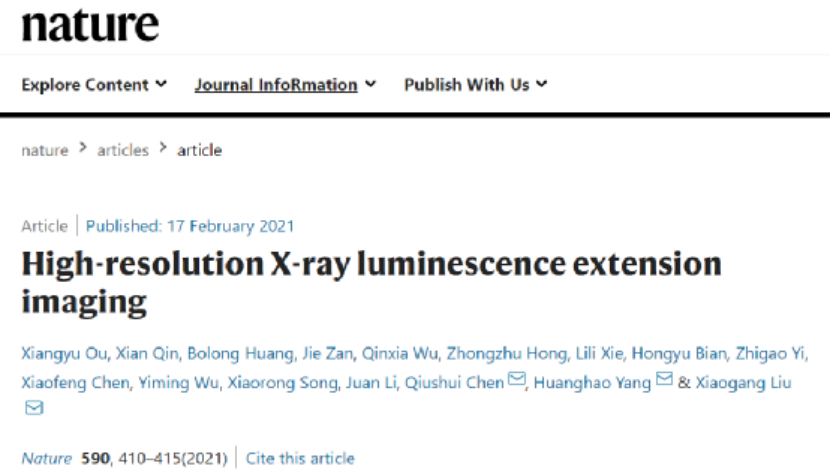

1895年，威廉·倫琴發現了X射線，并于1901年被授予諾貝爾獎，這一發現不僅對醫學診斷有重大的影響，還直接影響了后期許多的重大科學發現。早期的射線照相技術涉及使X射線穿過物體并在攝影膠片上捕獲剩余光束的圖像。在1980年代初期，開發了一種稱為計算機射線照相術的方法，其具有低圖像分辨率和高成本等缺點。在1990年代中期，開發了替代性的數字X射線成像技術，其中X射線能量直接或間接地直接轉換為電信號，而不是通過后續處理潛像來實現。通常使用平板X(qián)射線探測器執行數字射線照相，該探測器由一層閃爍體（將X射線轉換成光的材料）和一層高度像素化的光電晶體管組成，后者將發射的光轉換成電流以進行計算圖像重建。但是，盡管進行了大量的研究工作，但這些扁平的非柔性X射線探測器無法生成彎曲或不規則形狀的3D物體的高分辨率圖像。發光材料是X射線感測的關鍵工具，一種被稱為含鑭系元素的熒光粉已廣泛用于各個領域，包括生物檢測和納米熱測量。這些熒光粉中的一些可以在光照射后發光幾秒鐘、幾分鐘甚至幾小時。關于這種持續發光的起源是有爭議的，但是普遍的看法是磷光體晶格中的缺陷通過捕獲輻照產生的激發的電荷載流子而發揮了很大的作用。在常規的含鑭系元素的熒光粉合成過程中，將其加熱到高溫（有時會高達1700°C）會產生缺陷。但是，這種處理會產生較大的熒光粉顆粒，不適用于制造柔性的大面積X射線檢測器。近日，新加坡國立大學劉小鋼、福州大學楊黃浩、陳秋水等人在Nature雜志上發表文章，報告了使用納米晶體可以捕獲X射線能量數周的潛在解決方案。研究人員演示了使用一系列可溶液處理，摻雜鑭系元素的納米閃爍體實現的無平板、高分辨率、三維成像的超長壽命X射線捕獲。為了解釋這種行為，作者提出晶格中的氟離子可以通過與X射線光子的碰撞而被置換。這會產生空位，這些空位處的離子以及間隙中的氟化物離子通常不會被占用。空位與間隙原子配對以在稱為Frenkel缺陷的晶格中產生不規則性。圖|摻雜鑭系元素的持久發光納米閃爍體的表征作者的量子力學計算表明，F(xiàn)renkel缺陷充當納米晶體中載流子的陷阱，并且陷阱具有不同的深度（即，被俘獲的載流子需要逃逸的能量大小有所不同）。但是，在環境條件下，淺陷阱中載流子的能量可以緩慢逸出并遷移到晶格中的鑭系離子。該過程與缺陷的自我修復同時發生。研究人員發現，這種能量遷移產生的發光可以持續30天以上。這種持久性具有潛在性應用，因?yàn)榕c以前使用的熒光粉相比，這種持久性延長了潛像在被轉換成電信號進行分析之前可以在檢測器中存儲的時間段。圖|鑭系元素?fù)诫s納米閃爍體中X射線能量俘獲的機理研究研究人員使用這些持久發光納米晶體制作了用于高分辨率3D射線照相的柔性X射線探測器，并開發了一種稱為X射線發光擴展成像（Xr-LEI）的新技術。探測器由一塊硅酮聚合物組成，其中嵌入了納米晶體。硅酮聚合物被包裹在要成像的3D物體上，然后用X射線照射。電荷載流子被捕獲在X射線穿過的檢測器區域內的納米晶體的Frenkel缺陷中，從而產生殘留X射線束的潛像。然后將檢測器移出并加熱到80°C，隨著被捕獲的電荷載流子的能量被激發遷移為鑭系元素離子，從而將潛像迅速轉換為發光體。生成的圖像可以簡單地使用數碼相機或智能手機記錄。作者通過使用其可視化彎曲電路板的內部結構來展示其技術的功能。他們發現，如果將檢測器應用于被檢測對象，則將其拉長可以提高圖像的分辨率。通過將納米晶體嵌入高度可拉伸的硅樹脂中，作者獲得了約25微米的分辨率。這遠高于使用常規平板檢測器可獲得的分辨率（通常約為100微米）。在將Xr-LEI轉化為醫療和工業應用之前，需要解決幾個問題。如：1）探測器的X射線靈敏度還有改進的空間，因?yàn)橹挥猩倭康募{米顆粒（約2%的重量）被加入硅酮片中。2）更為根本的是，還需要進一步了解Frenkel缺陷如何影響發光，但這帶來了挑戰（例如，很難識別由X射線照射形成的Frenkel缺陷）。時間分辨的X射線吸收光譜法和固態核磁共振光譜法等先進技術可用于直接探測導致缺陷形成的氟離子位置的變化。盡管如此，本文提出的見解開辟了一條有希望的研究途徑，可能為無創醫學放射學和納米電子學檢查提供一種新的方法。值得注意的是，新加坡國立大學劉小鋼、西北工業大學黃維、福州大學楊黃浩在2018年曾合作報道了一種含有Cs和Pb的全無機鈣鈦礦納米晶閃爍體，并展示了它們用于超靈敏X射線傳感和低劑量數字X射線技術的應用。Ou, X., et al. High-resolution X-ray luminescence extension imaging. Nature 590, 410–415 (2021).https://doi.org/10.1038/s41586-021-03251-6
