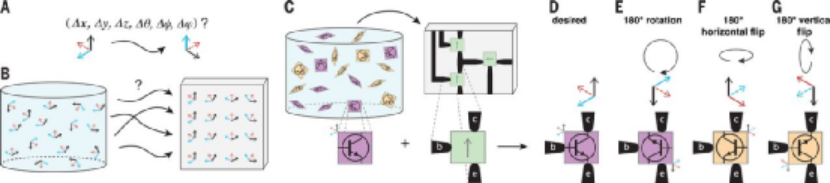

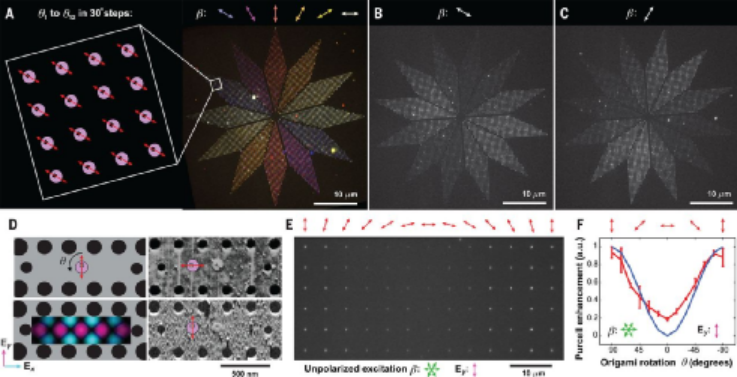

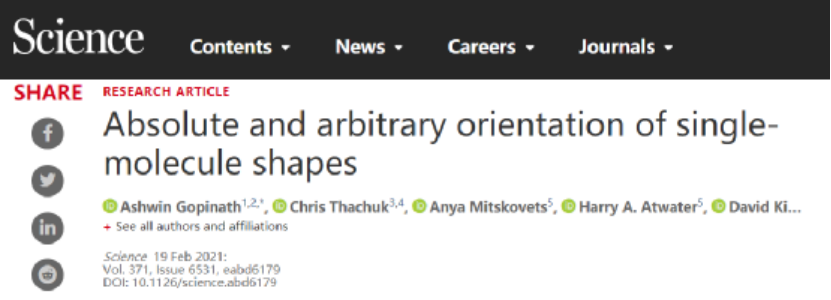

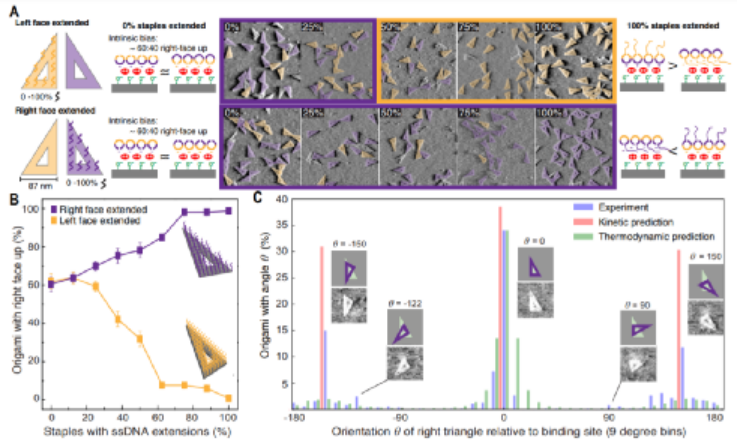

通訊作者：Ashwin Gopinath, Paul W. K. Rothemund對于自組裝形成器件而言，關鍵之處在于對納米結構組分的位置、取向進行精確控制。有鑒于此，加州理工大學Ashwin Gopinath, Paul W. K. Rothemund等報道設計了一種不對稱DNA折紙，能夠?qū)崿F(xiàn)對“small moon”（小月亮）形狀的DNA結合到SiO2基底上的光刻圖案上，誤差角度低于3°。首次實現了以確定方向/角度將大規模數量納米尺度器件按照設計修飾，而且能夠?qū)γ總€(gè)單位納米器件的取向進行單獨控制。通過在微納加工光學腔中定向排列熒光偶極子，驗證了這種取向的器件進行規模化很好的將器件的性能優化。在大規模化器件中，排列12種不同取向的3456個DNA折紙納米器件，實現對熒光的極化情況進行響應。對于制備納米尺度器件，將納米器件進行大規模集成化形成到控制電路、微流體等芯片，通常需要溶液相自組裝SPSA（solution-phase self-assembly）、直接自組裝DSA（directed self-assembly）兩種技術。對于分子、碳納米管、半導體納米線構建的納米器件，難以通過對硅進行微納米加工處理的傳統方法搭建，但是此類結構納米器件無法避免SPSA溶液處理過程。在不同納米器件結合成電路的過程中，或者僅僅將它們連接構建成規模化的宏觀結構，研究者需要通過一系列的DPA直接自組裝技術將各種納米器件沉積到微納芯片的特定位點。目前，對于沒有取向性的球狀結構納米器件而言，組裝技術能夠很好的工作；對于直線型納米器件，通過流動、對齊等處理方法能實現同一取向。相比而言，對于多重取向、非對稱納米器件（二極管、晶體管）而言，目前仍沒有比較合適的實施方案。在DNA技術中，SPSA溶液相自組裝技術的發展比較成熟，在制備低于光刻尺度器件中能夠?qū)?00 nm尺度的碳納米管、金屬納米粒子、熒光分子、量子點、導電聚合物等并排排列，在100 ×70 nm DNA矩形結構中實現3~5 nm的分辨率。對于DSA直接自組裝技術而言，通常使用地形、化學圖案、場、流動相等進行分子、納米粒子實現構建高級結構。目前在以連續嵌段共聚物、納米球/納米線顆粒，DSA技術都能夠很好的兼容，但是對于DNA作為模板的DSA技術，當納米器件的形貌、對稱性起到重要作用，DSA技術還沒有很好的解決方法。對于DNA模板直接自組裝技術而言，主要存在兩個巨大困難：分別為將計算的立體結構在器件中的絕對取向結構實現、在一步中同時對大量納米器件的絕對方向?qū)崿F(xiàn)取向。DNA折紙放置（DOP，DNA origami placement）是能夠解決以上問題的潛在方法，單分子DNA折紙形狀能夠同時起到多種作用：作為硬模板構建特定形狀納米器件、作為轉接器將納米器件連接到芯片上。在DOP技術中，通過折紙和光刻圖案化結合位點之間的匹配，能夠?qū)崿F(xiàn)控制器件的x、y方向位移，同時控制面內旋轉角θ。DOP技術的優勢在于，能夠?qū)崿F(xiàn)成百數千的大規模納米器件進行定量排列，同時位置、角度、誤差等都能夠符合預期條件。能夠在各種平面基底上，包括SiO2、石英、SiN、金剛石型碳等。DOP的缺點在于，該方法無法兼容對稱三角形納米結構，因?yàn)閷?duì)稱三角形結合的方向有6種可能性，因此無法控制絕對角度，導致在DOP種等邊三角形結構器件只能用在合適對稱結構器件中（點狀、三重對稱、六重對稱）。在界面上選擇性修飾電荷的方法。修飾Mg2+與負電荷DNA折紙結合，中性基底與DNA折紙的相互作用較弱。具體通過電子束光刻，在pH 8.3的DNA折紙緩沖溶液中，硅烷醇水解導致形成負電荷區域界面，未光刻的區域通過在界面上硅烷化形成三甲基硅基形成中性。克服上下表面對稱性。分別對兩種取向直角三角形的兩面中的一面選擇性修飾鈍化吸附作用基團，因此在與基底結合的過程中實現選擇性，通過電荷配對，實現選擇性吸附。分別在上、下兩個面通過修飾不同數量的單鏈（single-stranded）ss DNA，實現了吸附面選擇性。克服旋轉對稱性。選取一種修飾后的直角三角形DNA折紙，考察取向的情況，發現僅僅40 %能夠很好的符合基底設計取向方向。同時，在遠離預期方向的集中在θ=-150°、150°發現8.7 %、10.6 %的錯誤取向結果。通過計算模擬分別考察了動力學、熱力學過程對這種未達預期的取向結果進行分析，發現熱力學上并沒有能量上表現對取向的影響，取向是通過動力學決定的，動力學計算結果顯示在0°、-150°、150°有選擇性。動力學計算結果很好的和實驗發現符合。說明通過動力學控制能夠很好的控制實現吸附過程中的旋轉對稱性。進一步的，作者發現當DNA折紙表現為一種“small moon”形狀，具體為含有圓孔的圓形DNA折紙，這種結構在計算模擬中表現了很好的旋轉取向性。隨后在實驗中，展示了很好的旋轉取向性。作者考察了不同孔徑中的旋轉選擇性，結果發現在大部分情況中都實現了較好的旋轉取向選擇性。作者通過熒光分子TOTO-3作為標記分子，驗證了DNA折紙實現了較好的旋轉取向。作者將這種DNA折紙結構、熒光分子組裝形成2D旋光器件，其由12個菱形結構按照30°角度旋狀組裝成圓形圖案。通過這種結構實現了直接通過肉眼對偏振光的檢測，無需使用旋光儀。Ashwin Gopinath*, Chris Thachuk, Anya Mitskovets, Harry A. Atwater, David Kirkpatrick, Paul W. K. Rothemund*, Absolute and arbitrary orientation of single-molecule shapes Science 2021, 371 (6531), eabd6179DOI: 10.1126/science.abd6179https://science.sciencemag.org/content/371/6531/eabd6179該項工作于2018年8月預先發表于預印版網站arXiv上。https://arxiv.org/abs/1808.04544
