催化計編輯部對2020年國內外重要科研團隊的代表性成果進行了梳理，今天，我們要介紹的是中國科學技術大學化學系教授吳宇恩教授課題組。
吳宇恩，現為中國科學技術大學化學系教授，博士生導師。近年來，專注于金屬單原子、團簇催化劑的合成方法學研究，并將催化劑應用于以燃料電池相關的小分子活化反應研究，以第一/通訊作者發表學術論文30余篇，論文共計SCI引用2000余次。擔任國際重要期刊Science Bulletin （國際Q1區） 副主編，Science China Materials（國際Q1區） 編委， Small methods客座編輯， 無機化學學報青年編委，高等化學學報等，內燃機協會燃料電池分會委員。
以下按照兩個部分對吳宇恩團隊2020年期間發表的部分成果進行歸納，供大家學習和交流。
Part 1. 電催化
Part 2. 單原子催化
一、電催化
1.吳宇恩Angew：具有燃料電池超穩定氧還原性能的共面Pt/C納米結構
開發具有高穩定性、高效的氧還原反應（ORR）催化劑對質子交換膜燃料電池（PEMFCs）的長期運行具有重要意義，但仍具有挑戰性。
近日，中科大吳宇恩教授，洪勛副教授報道了一種由高度扭曲的Pt網絡（線寬為2.05±0.72 nm）和C組成的二維共面PtC納米網格（NMs）的簡便合成方法。
文章要點
1）研究人員將乙酰丙酮鉑（Pt(acac)2）與氯化鉀（KCl）以1:10的重量比分散在乙醇/水（1/1）中。然后，將混合物干燥，然后轉移到瓷船，在N2氣氛，543 K下，退火2 h。通過簡單的熱還原反應，研究人員得到了均勻的與原位碳共面形成的Pt網絡。最后用去離子水洗滌KCl，漂洗、離心后得到產物（Pt/C NMs）。

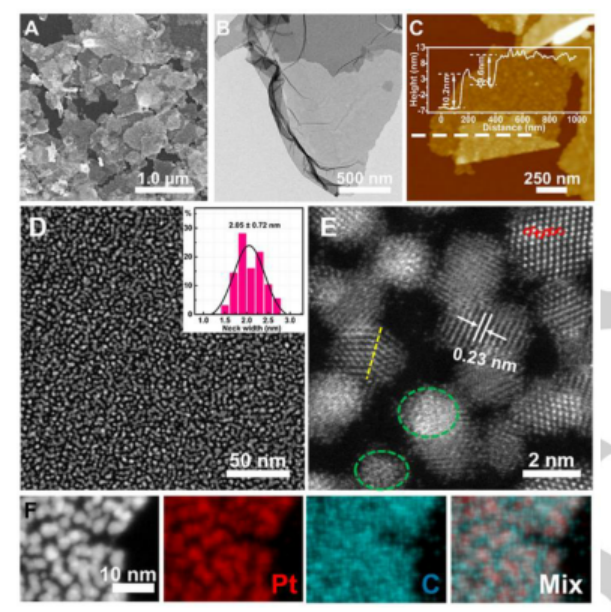

2）SEM圖像顯示了典型的共面Pt/C納米復合材料具有二維形貌，橫向尺寸約為1 μm。TEM圖像進一步證實了其片狀結構，高透明度和褶皺表明共面Pt/C NMs具有超薄的特征。AFM圖像顯示共面Pt/C NMs的厚度約為10 nm。進一步，HAADF-STEM圖像顯示，超細互連的Pt網絡分布均勻。此外，研究人員利用x射線吸收精細結構光譜揭示了共面Pt/C NMs中Pt的金屬態。

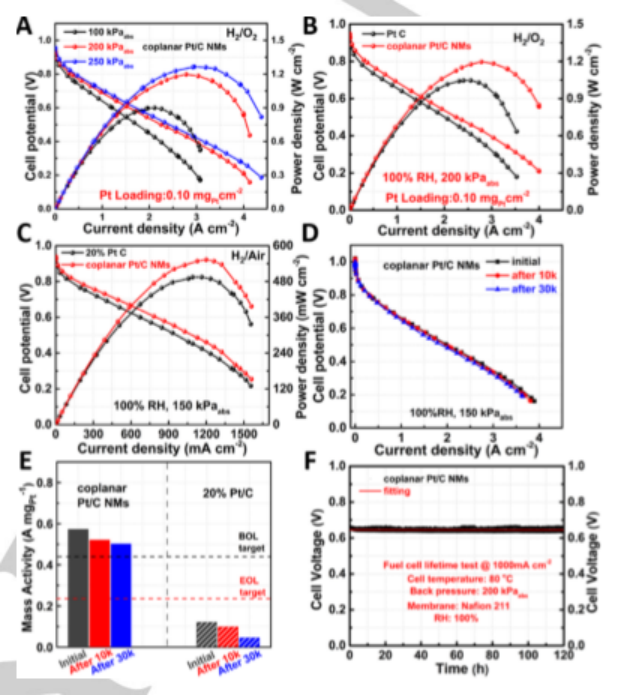

3）燃料電池測試結果表明，共面Pt/C NMs催化劑在H2/O2電池中具有良好的活性，在0.80 V時，其峰值功率密度為1.21 W cm?2，電流密度為0.360 A cm?2。此外，共面Pt/C NMs催化劑在3萬多次循環的電極測量中表現出較好的抗聚集穩定性，且在H2/O2單電池操作中，120 h的工作電壓損失可以忽略不計。
4）密度泛函理論（DFT）計算結果顯示，共面Pt/C NMs中Pt原子空位形成能增加，抑制了Pt的溶解和聚集傾向。

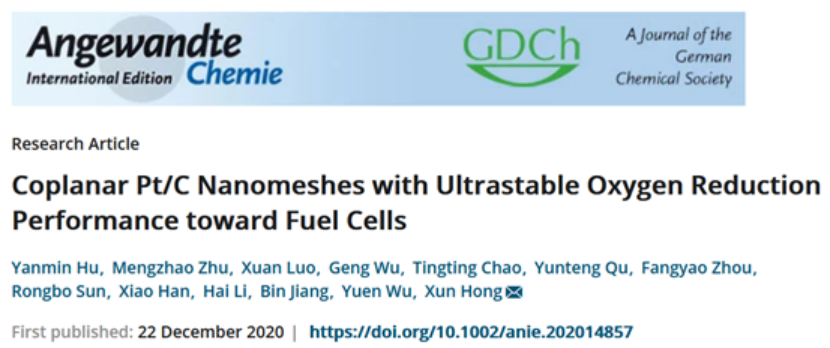

Yanmin Hu, et al, Coplanar Pt/C Nanomeshes with Ultrastable Oxygen Reduction Performance toward Fuel Cells, Angew. Chem. Int. Ed., 2020
DOI: 10.1002/anie.202014857
https://doi.org/10.1002/anie.202014857

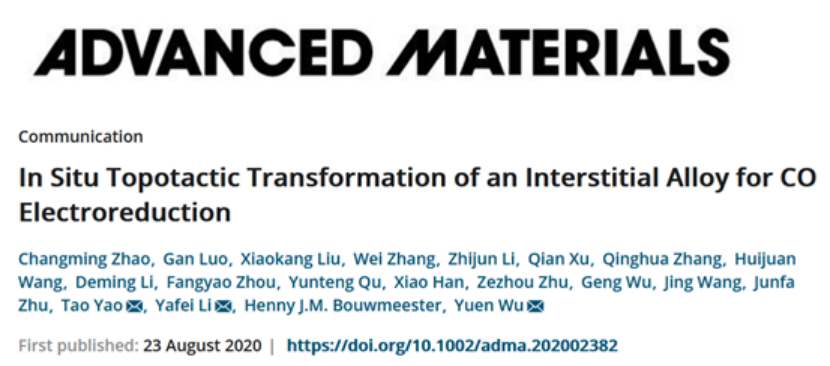

2.AM：間隙合金的原位拓?fù)涠ㄏ蜃儞Q用于CO電還原
電化學將CO還原為增值化學品有望儲存可再生能源。銅催化劑可以在CO電還原過程中將CO轉化為多碳（C2+）產品。然而，目前開發對CO還原具有高選擇性以及高C2+產品產率的Cu電催化劑仍然具有挑戰性。
近日，中科大吳宇恩教授，姚濤教授，南京師范大學李亞飛教授報道了將具有豐富孿晶結構的高度晶格無序的Cu3N作為CO還原的前驅體電催化劑。
文章要點

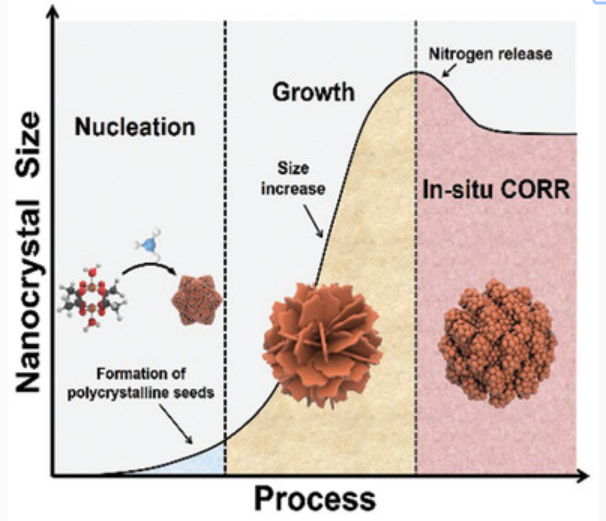

1）通過使用不同的生長速率，分別合成具有低密度和高密度（分支）晶格位錯的Cu3N納米顆粒（分別稱為Cu3N-LDD和Cu3N-HDD）。在給定的生長速率下，晶種演化成具有獨特晶面的納米晶體。通過控制溶液合成中氨氣流，可以調節生長速率。由于生成了豐富的孿晶結構，較高的生長速率導致了Cu3N多晶的各向異性形狀。TEM和SEM圖像顯示，Cu3N-LDD和Cu3N-HDD納米顆粒的平均直徑約為150 nm。HAADF-STEM圖像顯示，Cu3N-LDD上納米薄片為取向錯位角為37°的孿晶。
2）在流動電池體系中，當電流密度為727 mA cm-2時，脫氮催化劑具有前所未有的C2+法拉第效率（超過90%）。此外，在采用固體電解質的膜電極組件電解槽中，陰極和固體電解質的出口處獲得了體積分?jǐn)?shù)為17.4 vol%的乙烯流和濃度為1.45 M的液流和230 ×10-3M的 C2+。
Changming Zhao, et al, In Situ Topotactic Transformation of an Interstitial Alloy for CO Electroreduction, Adv. Mater. 2020
DOI: 10.1002/adma.202002382
https://doi.org/10.1002/adma.202002382
3.AEM：鉍基金屬有機骨架衍生的葉狀鉍納米片用于二氧化碳的電還原
將二氧化碳（CO2）電還原為高價值且易于收集的液體產品具有重要意義，但由于缺乏高效，堅固的電催化劑，目前仍然是一項嚴峻的挑戰。
近日，深圳大學楊健，華中科技大學楊利明研究員，中科大吳宇恩教授報道了一種具有混合Bi/BiO界面的Bi基金屬有機骨架（CAU-17）衍生的葉狀鉍納米片（Bi NSs）電催化劑，該催化劑能夠以高活性，高選擇性和高穩定性地將CO2還原為甲酸（HCOOH）。
文章要點
1）采用流動池結構消除了二氧化碳分子的擴散效應，同時獲得了相當大的電流密度（200 mA cm-2），可用于工業應用。當電流密度超過200mA cm-2時，在1 m KHCO3或KOH中將CO2轉化為HCOOH的法拉第效率可達到85％或90％以上，并保持10 h，勝過大多數報道的CO2電還原催化劑。
2）葉狀鉍納米片的Bi/BiO雜化表面增強了CO2的吸附并保護了所制備的葉狀鉍納米片的表面結構，這提高了CO2電還原的活性和穩定性。

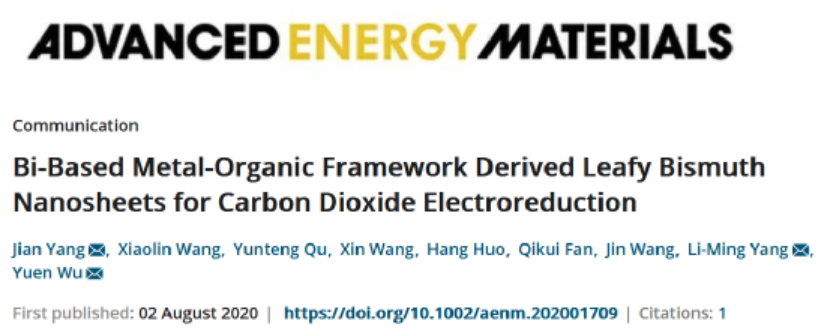

Jian Yang, et al, Bi-Based Metal-Organic Framework Derived Leafy Bismuth Nanosheets for Carbon Dioxide Electroreduction, Adv. Energy Mater. 2020
DOI: 10.1002/aenm.202001709
https://doi.org/10.1002/aenm.202001709
4.Angew：負壓熱解誘導分散在3D石墨烯骨架上的高度可及的單位點以增強氧還原
載體的表面結構與催化中心的性質有關，其空間結構對催化過程中的傳質也起主導作用。
近日，中科大吳宇恩教授，武漢理工大學Daping He報道了一種負壓熱解來獲得致密的單金屬中心(Co，F(xiàn)e，Ni等)。三維（3D）石墨烯骨架（GFS）上，金屬有機骨架（MOF）內外的壓差促進了衍生碳層的解理和中孔的逐漸膨脹，具有很高的可及性。
文章要點

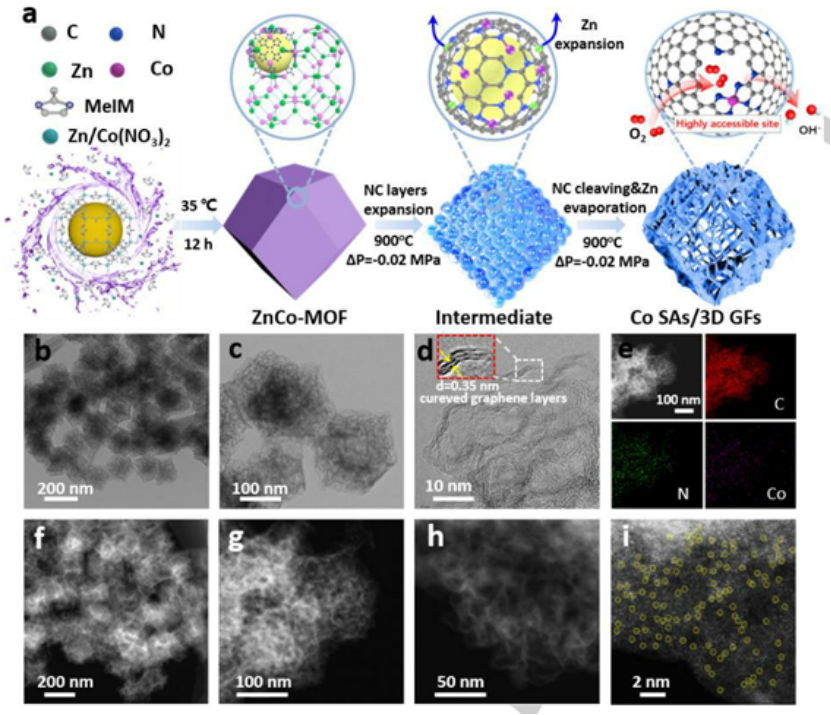

1）以鋅和鈷離子為金屬節點，以2-甲基咪唑?yàn)橛袡C(jī)連接基，以甲醇為溶劑，首先通過溶劑法合成了一種雙金屬ZnCo-MOFs菱形十二面體。隨后將獲得的ZnCo-MOFs轉移到陶瓷皿中，并密封在剛玉石英管中，在其中用氮?dú)夥磸?fù)洗滌后，內外部壓差保持在ΔP= -0.02 MPa。然后將樣品迅速加熱至900 ℃，并在該溫度下保持3 h。在退火過程中，熱解過程將加速M(fèi)OF內部氣體的產生，擴大MOF的腔體。這個過程就像一個“氣球效應”，內部和外部氣壓之間的差異決定了氣球的膨脹和破裂。同時，由于低沸點（bp 907 ℃），通過有機連接基碳化而還原的Zn節點被蒸發。相反，由于高沸點，Co節點仍保留在3D GFs（Co SAs / 3D GFs）上的原子分散。
2）原位透射電子顯微鏡和Brunauer-Emmett-Teller測試表明，所形成的3D GFS具有增強的介孔和外比表面積，這極大地有利于金屬中心的傳質和利用。這有助于實現出色的氧還原反應活性（半波電位為0.901 V，vs. RHE)。

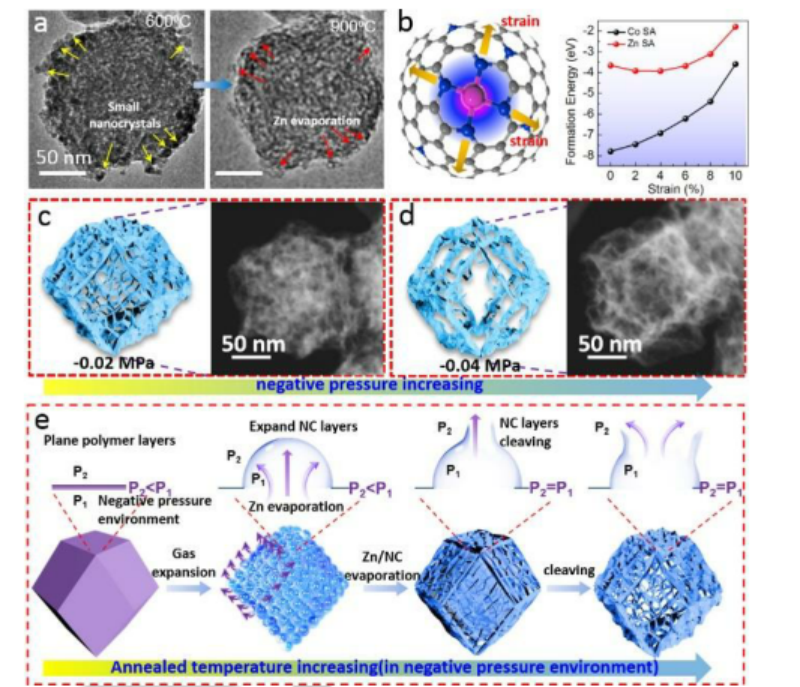

3）通過原位透射電子顯微鏡（TEM）和密度泛函理論（DFT）計算進行的機理研究表明，負壓可促進在設計溫度下碳層的選擇性裂解和不穩定原子的蒸發，這會誘發鄰近金屬中心的缺陷，從而降低了總體ORR過電位。
這項工作發現了結構-性質的相互關系，從而為設計用于實際應用的催化劑提供了一種思路。

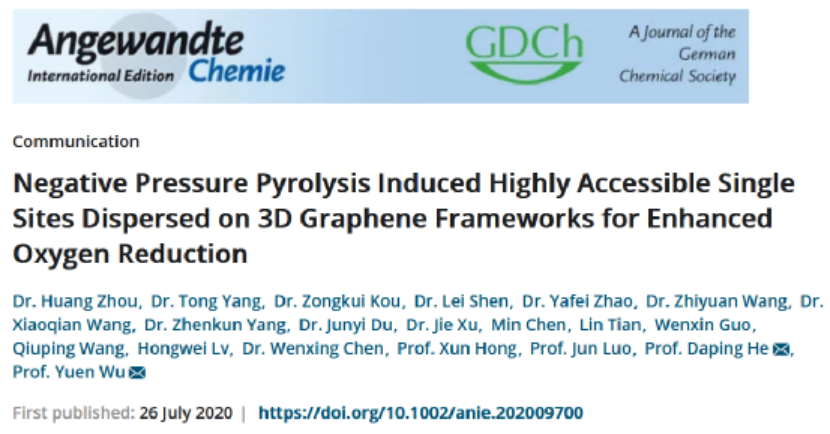

Dr.Huang Zhou, et al, Negative pressure pyrolysis induced highly accessible single sites dispersed on 3D graphene frameworks for enhanced oxygen reduction, Angew. Chem. Int. Ed., 2020
DOI：10.1002/anie.202009700
https://doi.org/10.1002/anie.202009700
二、單原子催化
5.ACS Catalysis：氧化石墨烯膜進行原子過濾以獲取原子分散的單原子催化劑
單原子催化劑（SACs）作為一種星光閃耀的催化劑，在催化反應中具有一系列獨特的性質，引起了人們的極大關注。迄今為止，合成SACs的技術有多種，如共沉淀法、浸漬法和原子層沉積法等。然而，它們大多或多或少地存在著嚴重的缺點，如金屬物種的融合/聚集、效率低、生產成本高、合成過程繁瑣等。
近日，中科大吳宇恩教授，南京理工大學劉偉教授報道了一種簡單而巧妙的策略，在石墨烯氧化物膜（GOM）的輔助下，在固體擴散過程中，通過原子過濾制備SACs。
文章要點

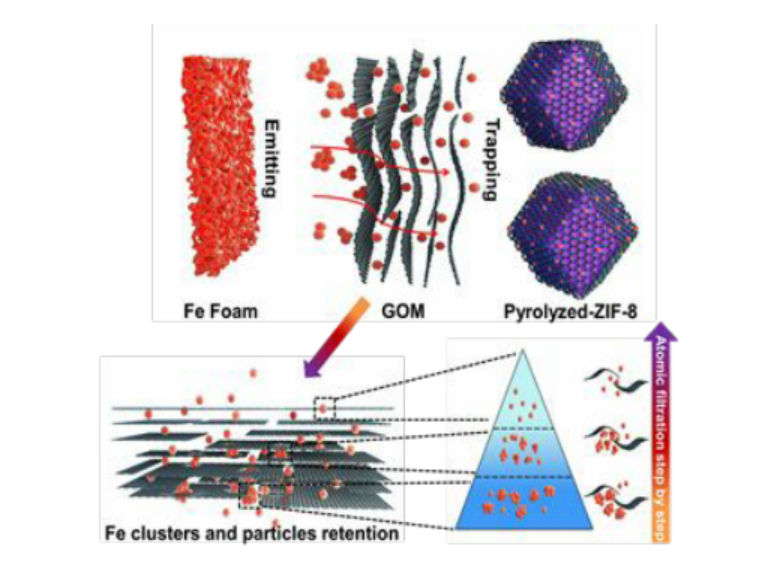

1）首先，在熱處理的驅動下，通過GOM膜擴散的泡沫鐵釋放出Fe物種(原子、團簇或顆粒)。通過精心調節GOM的層數和層間間距，GOM可以過濾Fe物種的團簇和顆粒。因此，可滲透的單個Fe原子被富缺陷的N位捕獲，生成孤立的Fe位催化劑（Fe SAs/N-C）。
2）結果顯示，制備的SACs具有優異的氧還原反應(ORR)催化性能。此外，該策略還可以很容易地?cái)U(kuò)展到制備其他SACs，如Co SAS/N-C和Ni SAs/N-C。

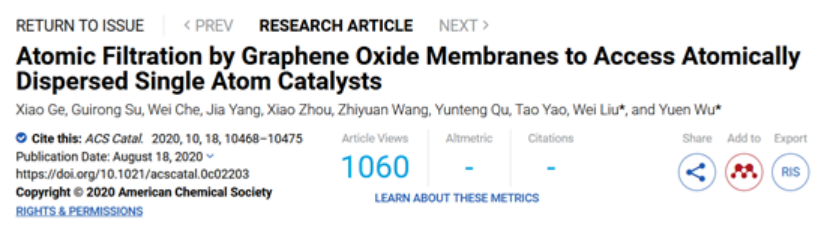

Xiao Ge, et al, Atomic Filtration by Graphene Oxide Membranes to Access Atomically Dispersed Single Atom Catalysts, ACS Catal., 2020
DOI: 10.1021/acscatal.0c02203
https://pubs.acs.org/doi/10.1021/acscatal.0c02203

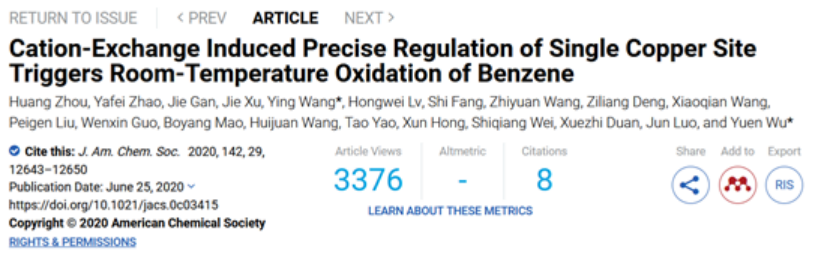

6.JACS：?jiǎn)卧覥u催化劑制備和苯的羥基化催化反應

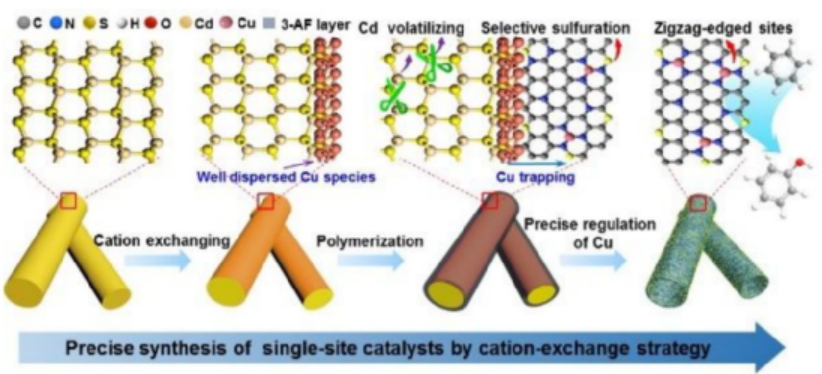

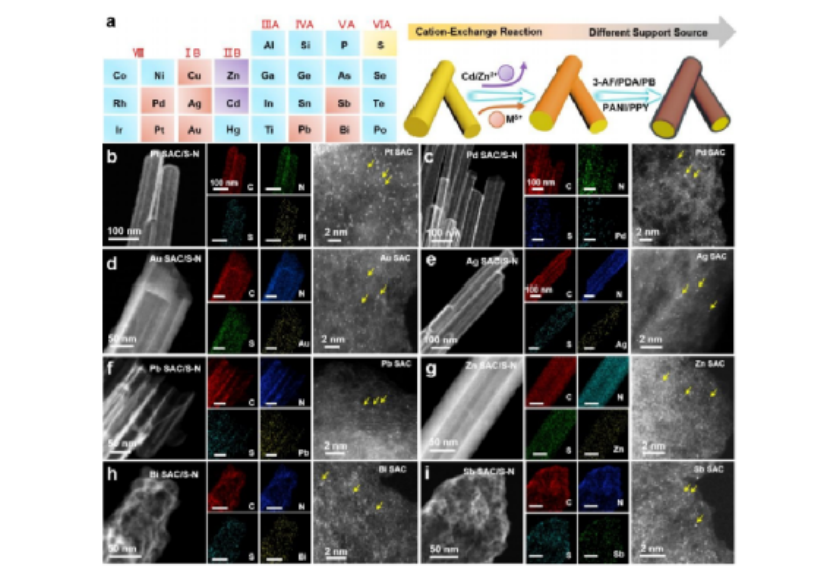

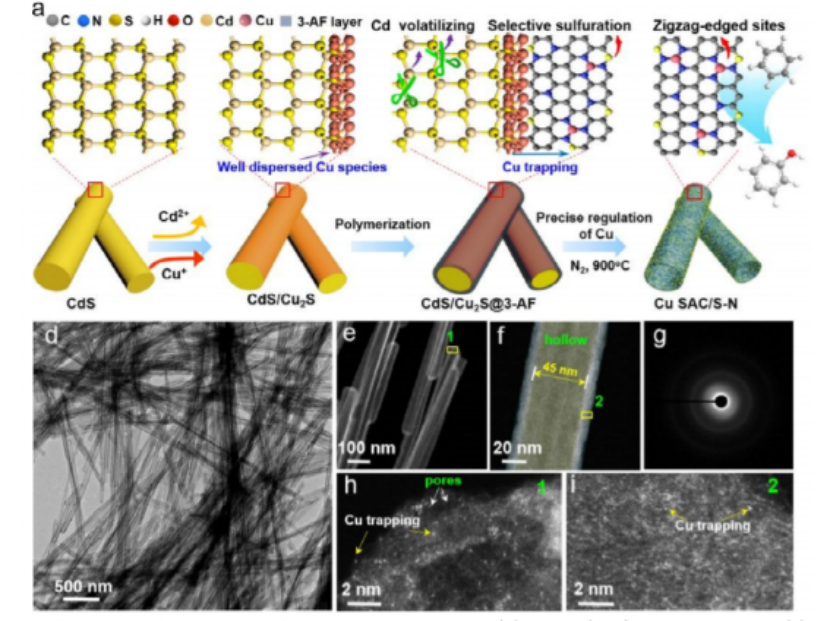

可控條件中合成穩定期望配位環境的單原子結構催化劑，并同時具有高催化活性、選擇性有較大難度，中科大吳宇恩、同濟大學王穎等報道了一種離子交換策略用于精確控制Cu，Pt，Pd等單原子催化劑的配位環境，在單原子催化劑上構建了S、N雙配位環境。合成的方法通過在CdS上離子交換將Cu等金屬負載到CdS上，并在CdS表面聚合生成含有S和N的聚合物，并通過高溫煅燒造就較多的S、N缺陷，得到穩定的單原子分散材料。作者通過原位TEM觀測了單原子形成的過程，并且未發現金屬原子團聚的現象。并且，通過實驗和理論結合，作者展示了S，N配位的Cu單原子催化劑在室溫中苯的羥基化反應，反應的活化能能壘較低，催化反應活性較高。
本文要點：
（1）在易制備的CdS納米晶上通過溶液相離子交換反應的沉淀-溶解動態平衡過程負載金屬單原子催化劑。得到的Cu單金屬催化劑在室溫的苯羥基化反應中開始的1 h內TOF達到123 h-1，并且specific reactivity是對應的Cu納米顆粒催化劑的28.3倍。在開始的1 h，苯羥基化反應的轉化率達到9.8 %，選擇性達到97.2 %；并在48 h后轉化率達到60.2 %，選擇性保持在85 %。
Huang Zhou, yafei zhao, Jie Gan, Jie Xu, Ying Wang*, Hongwei Lv, Shi Fang, Zhiyuan Wang, Ziliang Deng, Xiaoqian Wang, Peigen Liu, Wenxin Guo, Boyang Mao, Huijuan Wang, Tao Yao, Xun Hong, Shiqiang Wei, Xuezhi Duan, Jun Luo, and Yuen Wu*. Cation-Exchange Induced Precise Regulation of Single Copper Site Triggers Room-Temperature Oxidation of Benzene, J. Am. Chem. Soc. 2020
DOI：10.1021/jacs.0c03415
https://pubs.acs.org/doi/10.1021/jacs.0c03415
7.ACS Nano：電過濾常溫合成鐵單原子位點以可調節將二氧化碳光還原為合成氣
在溫和的合成條件下設計簡便有效的策略來制備單原子催化劑仍然是一項艱巨的任務。
有鑒于此，中科大吳宇恩教授，深圳大學余振強研究員，華東理工大學Xuezhi Duan報道了在溫和條件下借助氧化石墨膜（GOM）成功地通過電化學過濾方法成功合成了錨固在多孔氮摻雜碳上的原子分散的Fe單原子（FeSAs /N-C）。
文章要點
1）通過這種策略，可以在室溫下將大量的鐵金屬直接轉化為鐵單原子。研究人員將熱解ZIF-8（N-C）和鐵箔分別用作H電池中的WE和CE。GOM用作分隔器，以調節Fe2+從Fe箔側到N-C側的傳輸。CE會獲得正電位， Fe原子釋放電子并在電場作用下擴散到N-C側后生成Fe2+。由于GOM中的中間層較窄且表面上的縫隙很少，因此僅少量通過的Fe2+進行轉移，GOM大大降低了Fe2+從CE到WE的擴散速率。Fe2+被ZIF-8熱解中的大量缺陷捕獲，并立即接受來自WE的電子，形成孤立的Fe-SAs / N-C催化劑。由于WE周圍的Fe2+的超低濃度，因此成功地阻止了核的生長和原子的聚集。

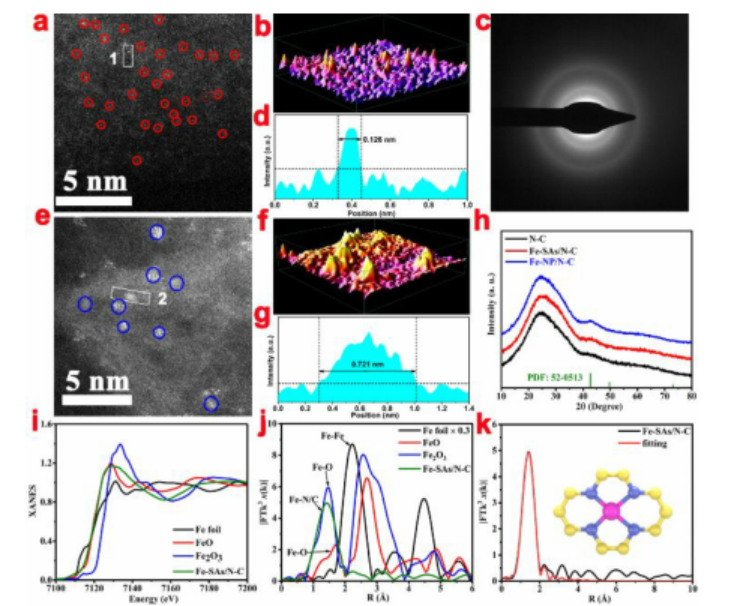

2）在AC-HAADF-STEM圖像中，可以清楚的觀察到錨固在N摻雜碳載體上的孤立的Fe位點。3D原子重疊高斯函數擬合圖和單個位點的強度分布進一步證明了載體上分散的Fe單原子位點。在環型SAED模式下觀察到Fe單原子催化劑的結晶度較差。等溫線開始時吸附量的快速增加表明Fe-SAs/N-C中存在大量的小孔。通過HK法計算的平均孔徑為2.4 nm，孔體積為5.3 cm3 g-1。
3）生成的FeSAs / N-C對具有[Ru(bpy)3]2+的光敏劑的CO2水溶液轉化為合成氣具有優異的光催化性能。同時，CH3CN/H2O混合溶劑中三乙醇胺（TEOA）的犧牲劑，其體積比為4：1。在可見光的驅動下，經過五個循環后，合成氣的產率基本幾保持不變，具有出色的穩定性。而且，可以通過改變?nèi)軇┑捏w積比來調節合成氣中的H2/CO比。

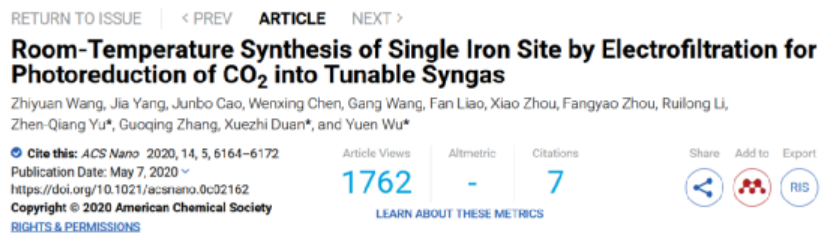

Zhiyuan Wang, et al, Room-Temperature Synthesis of Single Iron Site by Electro-Filtration for Photoreduction CO2 into Tunable Syngas, ACS Nano,2020
DOI: 10.1021/acsnano.0c02162
https://doi.org/10.1021/acsnano.0c02162
8.吳宇恩等Nano Energy: 原位聚合法制備Mn單原子催化劑作為CO2光還原成合成氣的助催化劑
開發高活性單原子催化劑，以實現將可見光驅動的光催化二氧化碳還原為增值化學品，是利用二氧化碳作為可持續發展的唯一碳源的一種有效途徑。由于表面能很高，單個金屬原子在合成過程中容易團聚，因此利用廉價前驅體簡便地制備高活性、高穩定性的單原子催化劑仍然是一項較大的挑戰。
有鑒于此，中國科學技術大學吳宇恩教授和南方科技大學王陽剛副教授等人，開發了一種原位聚合方法，從金屬氧化物中獲得Mn單原子催化劑。所獲得的Mn單原子催化劑可以充當助催化劑以實現光催化CO2還原以在可見光下產生合成氣。
本文要點

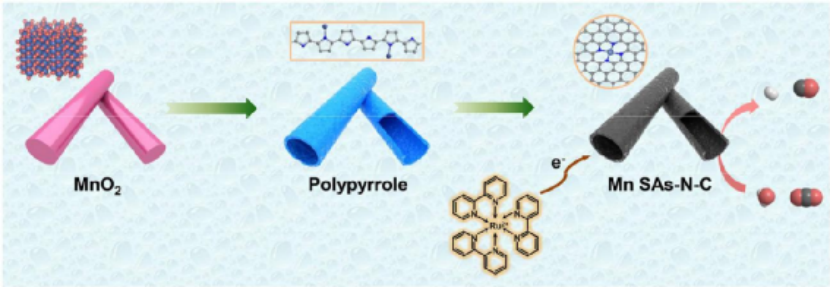

1）二氧化錳直接催化的吡咯單體的原位氧化聚合可以一步從MnO2中提取出Mn原子并將其穩定在生成的聚合物骨架中。高溫?zé)峤夂螅@得原子分散的Mn位點牢固均勻地錨定在剛生成的N摻雜碳載體上。
2）作為助催化劑用于光催化二氧化碳還原，可以得到比例可調的合成氣。
3）理論計算及光譜學測試結果表明，Mn單原子催化劑在二氧化碳還原制備合成氣過程中，不僅可以通過提供電子傳輸通道促進光敏劑的光生載流子快速分離，而且可以有效活化二氧化碳及水分子。
總之，該工作提出的原位聚合法不僅為單原子催化劑的制備提供了一種新的思路，而且為單原子催化劑在光催化領域的應用拓展了思路。

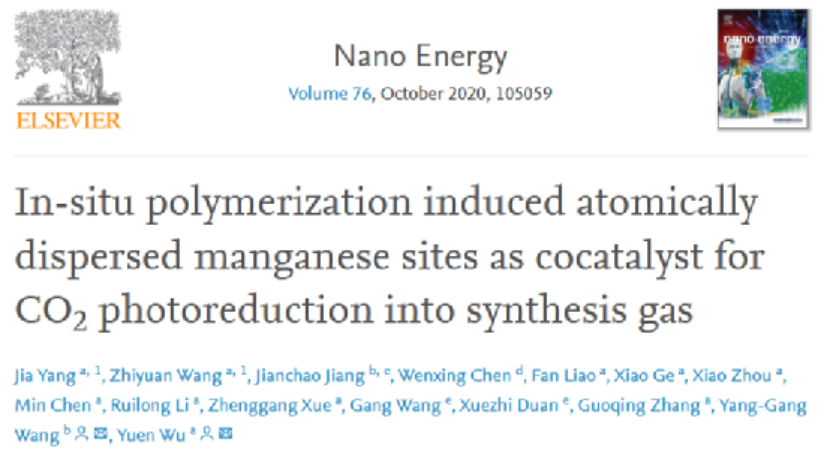

Jia Yang et al. In-situ polymerization induced atomically dispersed manganese sites as cocatalyst for CO2 photoreduction into synthesis gas. Nano Energy, 2020.
DOI: 10.1016/j.nanoen.2020.105059
https://doi.org/10.1016/j.nanoen.2020.105059
9. 中科大吳宇恩Angew：?jiǎn)卧覴u催化劑實現高效HER！
非貴金屬催化劑在析氫反應上已被廣泛研究，如碳化物，氮化物，氧化物，過渡金屬的磷化物，硫化物和硒化物。但是，這些催化劑通常表現出相對較高的過電勢和塔菲爾斜率，以及較低的穩定性電流密度。至于更便宜的釕金屬顯示接近鉑的氫吸附的強度，是一個代替鉑的理想的一類金屬。
眾所周知，載體在催化上起的作用遠遠不止于提供大的比表面積，更重要的是能優化金屬局部的幾何和電子結構。在單原子催化劑，載體效應更是顯著。迄今為止，文獻所報道的金屬位點原子級分散的催化劑的載體主要限于氧化物和碳基材料。但是，金屬氧化物通常在電化學上表現出不良的導電性和耐酸性。此外，碳基載體在電催化過程中穩定性表現不盡如意。例如，在燃料電池陰極反應中，碳基載體仍然存在燃料電池車上啟動時遭受氧化腐蝕。因此，尋求新的載體固定單個原子應用于電催化仍然是一項巨大的挑戰。
氮化磷是由三維組成PN4四面體為單元的框架結構，這樣的結構可以提供優良的機械，熱和化學穩定性。而且，與碳原子上均勻的電子密度相比，DFT計算已經證明了在非碳氮化磷載體上由于扭曲的空間結構和極性P-N鍵導致電子密度分布極不均勻。這樣的結構當負載釕單原子時，使得釕單原子的電子結構上發生變化，更有利于氫離子在活性中心的吸附，促進反應的進行。
有鑒于此，中國科學技術大學吳宇恩教授團隊報道了一種無定形非碳氮化磷納米管載體作為穩定單原子金屬位點的新型底物材料。

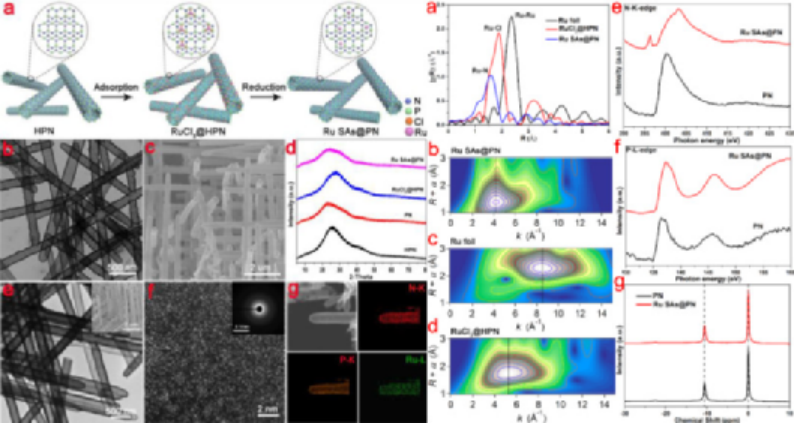

圖1. 釕單原子在氮化磷上的電鏡，同步輻射，軟線以及固體核磁的表征
研究人員首先通過溶劑熱合成氮化磷納米管，平均直徑為200 nm，隨后通過濕浸漬法引入RuCl3再高溫還原。電鏡表征證明，材料仍然保持了原有的管狀形貌。球差電鏡進一步證實了釕以單個原子形式存在于氮化磷載體中。通過釕的k邊硬線的吸收，證實釕單原子的價態位于在0和3價之間。在還原過程中，Ru-Cl鍵被破壞并被Ru-N鍵取代。這個還原的過程可以進一步通過擴展的X射線吸收精細結構（EXAFS）得到驗證。即是釕氯鍵的鍵長明顯短于釕氮鍵長。釕單原子樣品明顯辨識出主要的釕氮鍵。
進一步確認N和P元素的局部化學環境，近邊緣X射線吸收精細結構（NEXAFS）和固態魔角旋轉核磁共振（MAS NMR）。釕單原子氮的吸收吡咯，吡啶，石墨化氮發生明顯變化，表明Ru原子與N原子具有很強的配位作用。而對于磷的K邊以及固體核磁顯示了其周圍電子結構沒有發生明顯的位移，說明磷在其中可能只是骨架的作用。基于上述分析，確定釕單原子被氮化磷中四個氮元素所穩定的構型。
圖2.釕單原子在氮化磷，多孔碳，氮化碳載體上的酸性下析氫圖
通過釕原子的d軌道和氮化磷骨架中氮的孤對電子之間的相互作用，釕原子可以很好地錨定在氮化磷載體上。重要的是研究人員發現該催化劑可以作為一種優秀的電催化劑用于酸性析氫反應中，在電流密度為10 mA/cm2下，所需要的過電位僅為24 mV，塔菲爾斜率為38 mV/dec，幾乎跟商業鉑碳接近。而且，它還表現出強勁在大電流密度下能穩定在160mA/cm2超過24小時，通過CV循環伏安法掃描穩定性超過5000圈。此外，該單原子催化劑展現了很高的TOF值，在過電壓為25以及50 mV時候的單個活性位點產氫速率達到1.67，和4.29 H2 s-1，超過大部分報道的酸性析氫催化劑的性能。
密度泛函理論（DFT）計算進一步揭示釕單原子在不同載體上其催化活性上的差異。酸性下析氫途徑可以用三態圖來描述包括初始狀態（H++ e-），中間狀態（被吸附H*）和最終狀態（1/2 H2），如圖三所示，析氫性能可以用Gibbs自由能來描述中間狀態（ΔGH）。對于商業Pt催化劑ΔGH接近于零。對于Ru/C，Ru SAs@C3N4和Ru SAs@C來說，其ΔGH分別為-0.37，-0.32和-0.44 eV，結果表明吸附在它們上的H *太強，導致析氫活性很低。而Ru SA@PN的ΔGH是-0.27 eV，這比釕單原子在其他載體上更接近于Pt/C催化劑，從而導致該Ru SAs@PN的氫吸附-解吸行為有利于整體析氫性能的提高。

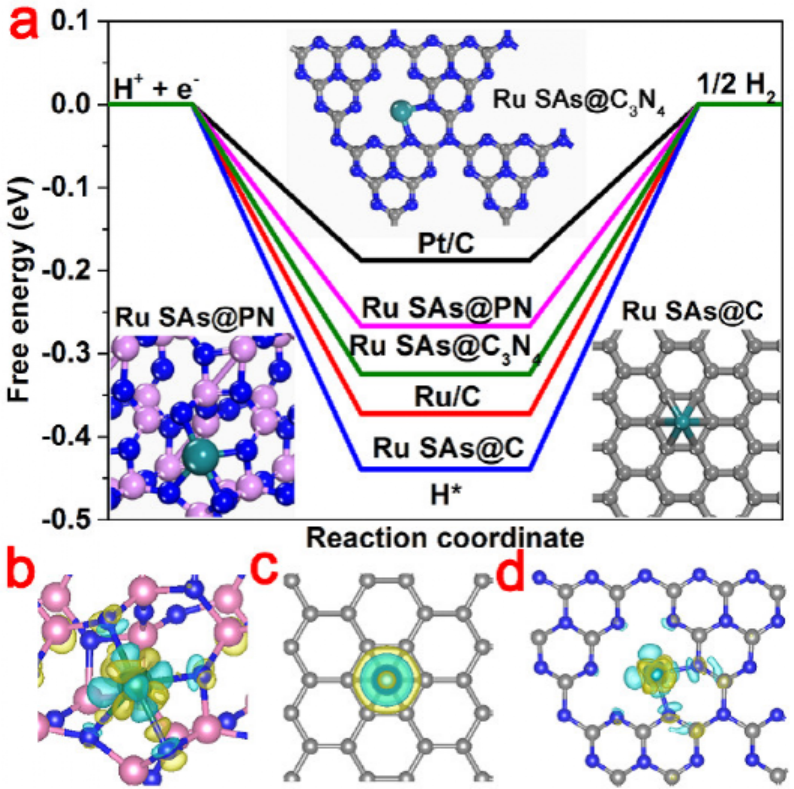

圖3. 密度泛函理論計算釕單原子在不同載體上氫吸附能
總之，這項研究發現了氮化磷載體對單原子釕的強錨定作用，為今后設計單原子-載體之間的相互作用提供了參考。

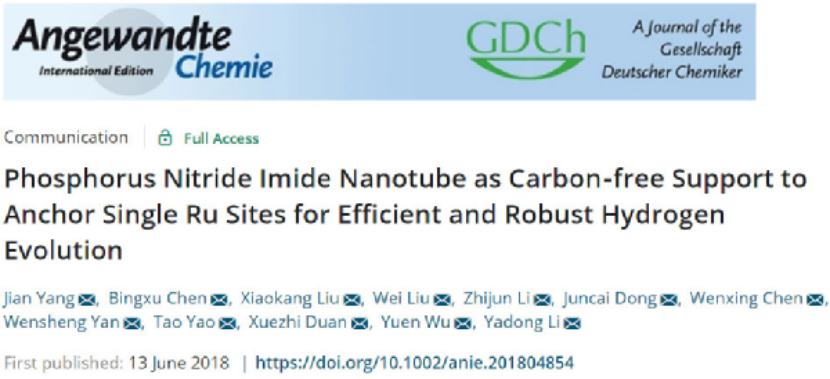

Yang J, Chen B, Liu X, et al. Phosphorus Nitride ImideNanotube as Carbon‐free Support to Anchor Single Ru Sites for Efficient andRobust Hydrogen Evolution[J]. Angewandte Chemie International Edition, 2018.
DOI：10.1002/anie.201804854
https://onlinelibrary.wiley.com/doi/abs/10.1002/anie.201804854
此外，吳宇恩團隊2020年還發表了其他相關的高水平研究論文，由于篇幅關系就不在此一一展示，感興趣的讀者可前往該課題組網站進行學習。
課題組網站：http://staff.ustc.edu.cn/~yuenwu/
吳宇恩教授簡介：
吳宇恩，廣西桂林人，現為中國科學技術大學應用化學系教授，博士生導師。2009年本科畢業于清華大學化學系。2014年在清華大學化學系獲得博士學位，師從李亞棟院士。2014年9月至今在中國科學技術大學化學系工作。主持優青、青年拔尖等項目，受聘為科技部重點研發計劃首席科學家。曾獲中國化學會納米新銳獎、中國化學會青年化學獎、霍英東青年教師獎等。
吳宇恩教授課題組嘗試用簡單的化學原理，嘗試合成出美妙的納米材料；通過我們的巧妙設計，探索奇妙的微觀世界；用我們化學家的手，構筑神奇的納米結構，并將應用在多相催化，有機催化、電催化、光催化等領域。在單原子催化、燃料電池、傳感器、酶催化等領域有扎實的研究基礎。近年來，專注于金屬單原子、團簇催化劑的合成方法學研究，并將催化劑應用于以燃料電池相關的小分子活化反應研究。近5年來，以通訊作者在Nat. Cat., Chem. Soc. Rev.， J. Am. Chem. Soc.，Angew. Chem. Int. Edit.等國際頂尖雜志發表學術論文幾十余篇，論文共計SCI引用6000余次, h-index 41。發展了一種“自上而下”的單原子、團簇催化劑合成策略，已被國內外同行廣泛采用;開發了雙原子團簇燃料電池催化劑，解決了非Pt催化劑在酸性氧還原反應中穩定性的難題；開發出單原子Ru催化劑，解決了電解水催化劑在酸性氧化性條件下不穩定的難題；發展了原子蒸發法，解決了大規模制備中均一性的問題。建立了單原子催化劑的大數據庫以及生產線，面向環保、農業、能源、精細化工等多個領域?qū)崿F(xiàn)了多項專利成果的轉化。
