第一作者：Jianan Erick Huang，F(xiàn)engwang Li，Adnan Ozden
通訊作者：Edward H. Sargent，David Sinton， 李逢旺
通訊單位：加拿大多倫多大學，悉尼大學
電催化學術QQ群：740997841
研究難點：酸性環境下高效CO2電還原
二氧化碳(CO2)電化學還原是一種制備有價值的燃料和化學品的十分有潛力的途徑。然而，兩種相互競爭的反應限制了這一過程的效率。消耗的CO2 用于生成多碳產品的比例較低<2%；大比例的CO2在堿性和中性反應器中與氫氧化物反應形成碳酸鹽。酸性電解質可以克服上述限制，但質子從陰極捕獲電子的速度超過了CO2，導致析氫一直占主導地位。
研究?jī)?nèi)容：酸性介質中K+可加速 CO2活化
加拿大多倫多大學的Edward H. Sargent教授、David Sinton教授，李逢旺等人報道了高劑量的鉀離子有助于解決后CO2電還原和HER競爭的問題。通過在電極上濃縮鉀離子，在酸性介質中，高電流密度下對CO2的還原具有高選擇性，研究表明這是由于所需吸附物的靜電穩定的。Sargent大佬，終于又發Science了！
研究亮點：
1、在電化學活性位點附近濃縮K+可加速 CO2活化，從而在酸行介質中實現高效的 CO2R。
2、在 pH<1 條件下，利用銅催化劑實現了高效 CO2R，單程 CO2 利用率為 77%。在1.2 A cm2的電流密度下，多碳產品（乙烯、乙醇和 1-丙醇）的轉化效率為 50%， 全電池電壓可達4.2 V。
堿性環境下CO2實際利用率極低
利用可再生電力進行CO2電化學還原(CO2R)提供了一種極具吸引力的方法來生產廣泛需要的化學品和原料，同時還能減少溫室氣體排放。近年來的研究致力于開發對CO和甲酸鹽具有高法拉第效率(FE)的催化劑，同時能夠促進C-C偶聯，生成乙烯和乙醇等多碳(C2+)產品。盡管最近取得了諸多進展，但由于局部存在強堿性條件，CO2R離實際應用還很遙遠。消耗的大部分CO2不是被還原，而是在電解質中與OH-反應生成CO32-。

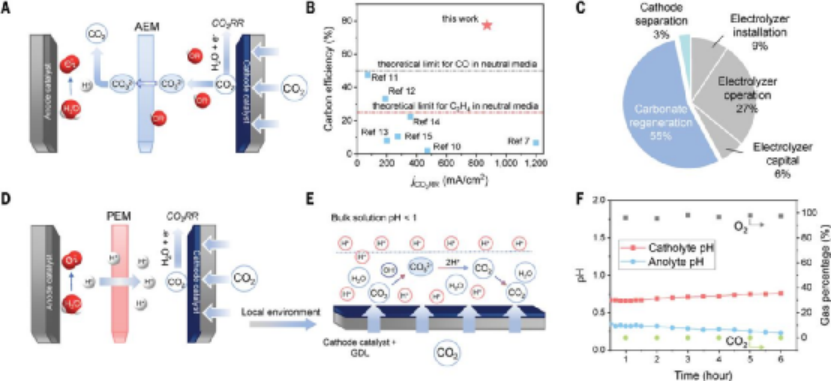

圖1酸性、堿性和中性環境下CO2消耗量對比。
陽離子改善CO2在強酸環境(pH<< span="">1)中的催化動力學
采用陽離子增強策略來改善CO2在強酸環境(pH<< span="">1)中的活化動力學。以高濃度磷酸鹽緩沖液(總磷種類保持在1M)作為電解質，從而使陰極局部pH值盡可能接近本體pH值。在反應中間向H3PO4電解質(pH=1)中加入0.5 M的KCl時，觀察到FE在析氫的方向略有下降，并在200 mA/cm2的電流密度下檢測到CH4 (FE 2.1±0.3%)。由于不同pH的磷酸鹽緩沖電解質是由不同比例的H3PO4和KH2PO4混合而成的，推測離子種類（特別是陽離子）可能在pH<< span="">1的條件下控制CO2R催化動力學。
為了驗證這一假設，在不同pH下進行了Tafel分析，發現Tafel斜率隨著電解質中K+濃度的增加而減小。當電解質成分為1 M H3PO4和3 M KCl (pH=0.67)時，斜率最小為0.28。這表明Tafel斜率的變化不是由pH引起的，決定速率的步驟是對CO2的吸附。陽離子的存在是CO2在催化劑表面活化的關鍵。緊接著，評估了銀催化劑的活化增強作用，在1 M H3PO4電解質中，沒有觀察到CO2R反應活性，而在相同的電解質中，在3 M K+的存在下，CO2R選擇性達到了50%。Cu催化劑對CO2R的選擇性取決于電流密度，在600 mA/cm2時，主要CO2R產物是CH4，且最大FE達到了的27%。

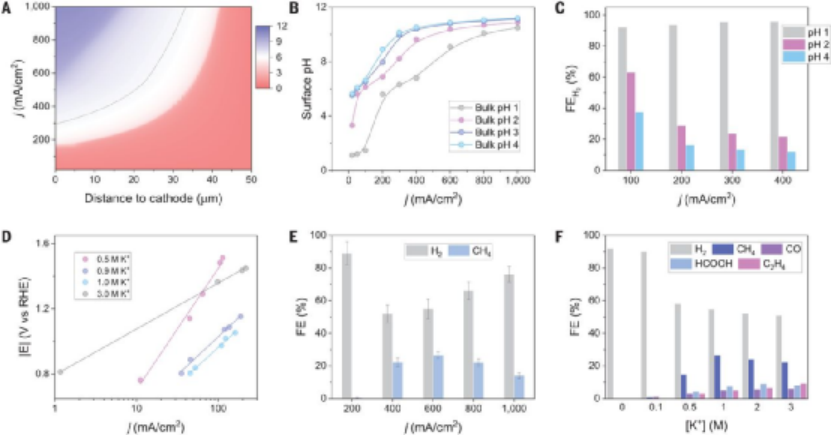

圖2酸性電解質中陽離子輔助CO2還原。
除此之外，研究了局部pH值對CO2活化和HER抑制的影響。在電流密度<200 mA/cm2 下，1 M H3PO4電解液中的局部 pH 值顯示為 pH ?7，無論K+的濃度和氣氛（N2 與 CO2）如何變化，向電解液中添加 K+不會影響 Cu 電極的伏安特性，表明 K+在局部酸性環境中既不激活 CO2，也不抑制HER。然而，當以 400 mA/cm2的更高電流密度運行以消耗局部質子（局部 pH>7）時，雖然添加 K+不會影響施加的電位，但它確實影響了HER和CO2R的選擇性。從 N2 到 CO2 的氣流變化使 CO2R 部分電流密度從 0 增加到接近 200 mA/cm2，并且 HER 部分電流密度降低了大約相同的量，但是在沒有 K+的電解質中卻沒有觀察到的任何 CO2R 活動。這些觀察結果表明了大量酸性電解質中 CO2R 的完整機理圖：在質子耗盡的局部環境下，陽離子觸發 CO2活化，從而抑制水還原產生的HER。
陽離子增強層促進多碳產物的生成
鑒于C2H4在化學制造中的高價值和廣泛應用，研究者試圖使反應有選擇地生成C2H4。然而，在保持低 pH 值的同時，K+在水性電解質中的溶解度是有限的。因而，研究者轉向通過陽離子增強層 (CAL) 在 Cu 表面富集 K+。使用由四氟乙烯和磺酰氟乙烯基醚組成的陽離子全氟磺酸 (PFSA) 離聚物。酸性–SO3H 基團有望在非酸性局部環境中與電解質中的 K+交換質子，從而在催化劑表面維持高 K+濃度（圖 3A）。此外，CAL 允許陽離子沿著從電解質到催化劑表面的方向傳輸，同時減慢 OH-擴散出去的速度，導致更高的表面 pH 值，這將有助于 C-C 耦合。

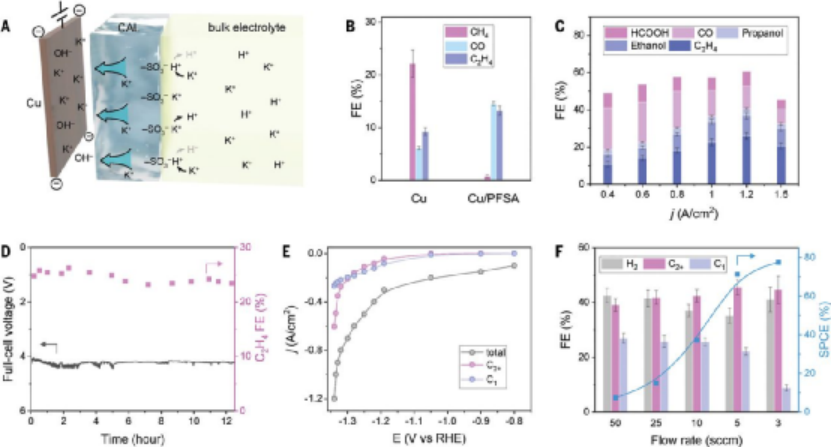

圖3在酸性電解質中陽離子增強層(CAL)用于生成多碳產物和高碳效率。
與裸銅催化劑相比，在電流密度為 400 mA/ cm2 時，1 M H3PO4 和 3 M KCl 中CAL 改性的 Cu 對 C2H4 的 FE 進一步增加至 13%，對 CH4 的 FE 則低得多（<1%），而剩余的 CO2R 氣態產物均為CO。產物選擇性變化歸因于陽離子物質與有利于 C2+ 反應途徑的特定吸附物的電偶極子的靜電相互作用。對于 300 至 800 mA/cm2 范圍內的電流密度，C2H4 的 FE 約為 10%。X 射線光電子能譜 (XPS) 顯示，與 CO2R后的裸銅相比，CAL 改性的銅表面上的K濃度顯著增加，證實了離聚物層對 K+的保留能力。
為了進一步提高 CO2R 生產率，通過形成 Cu-NPs/PFSA 復合材料來增加電極的電化學活性表面積。與裸銅的情況類似，CO2R 的選擇性取決于 1 M H3PO4 中 K+ 的整體濃度；在 1.2 A/cm2 的電流密度下，對 C2H4 的 FE 從使用 1 M K+時的約 10% 增加到使用 3 M K+時的 26%。
研究意義
1、陽離子增強使 CO2 電解從高 pH 值中性和堿性電解質進入 pH<1 的酸性環境。該方法克服了碳酸鹽形成和 CO2 交叉轉換的問題。
2、電壓擊穿分析表明，在這種酸性體系中運行所需的全電池電壓可以與最先進的中性膜電極組件電池中的電壓相當。
參考文獻

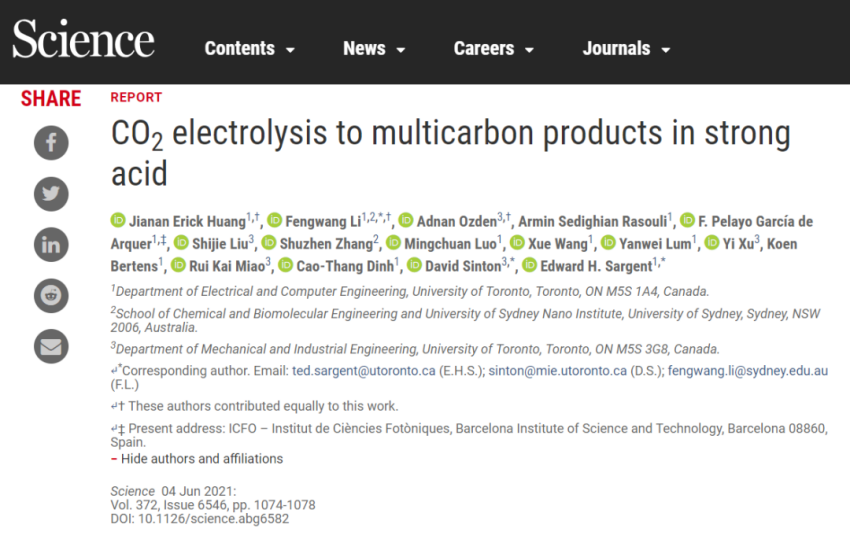

Jianan Erick Huang，et al. CO2 electrolysis to multicarbon products in strong acid. Science (2021).
Doi：10.1126/science.abg6582
https://science.sciencemag.org/content/372/6546/1074
