研究難點——高強度的水凝膠制備
水凝膠是典型的弱材料，因為它們只包含一小部分遇水高度膨脹的高分子聚合物材料，通常具有較低的機械強度。目前，水凝膠已經被廣泛應用于可穿戴傳感器、執行器和軟機器人等領域。盡管可以通過添加額外的交聯或具有一些犧牲鍵的互穿網絡來提高強度，但是這些特性在拉伸后會惡化凝膠的韌性大幅下降，松弛后也會面臨恢復緩慢的問題。
研究內容——應變誘導結晶制備高強度水凝膠
東京大學的Koichi Mayumi和 Kohzo Ito教授等提出了一種使用應變誘導結晶的水凝膠無損傷強化策略，開發了與形成滑動環的中等比例聚合物交聯的聚乙二醇水凝膠——滑環(SR)水凝膠。
研究亮點：
1、通過制造滑環(SR)水凝膠提出了一種無損傷的增強策略，其中聚乙二醇(PEG)鏈由羥丙基-α-環糊精(CD)環組成的可滑動交聯鏈連接，SR凝膠中的交聯可以在聚乙二醇鏈上滑動，釋放網絡中的應力。
2、這使得鏈在拉伸時能夠平行定向，導致快速可逆的應變誘導結晶，從而形成更堅硬的水凝膠。
3、所得到的水凝膠具有幾乎100%的快速恢復延伸性能，韌性可達6.6 - 22百萬焦耳每平方米。所得到的的SR凝膠比共價交聯聚乙二醇均相凝膠的韌性大一個數量級。
滑環(SR)水凝膠的制備和表征
該研究通過制造滑環(SR)水凝膠提出了一種無損傷的增強策略，其中聚乙二醇(PEG)鏈由羥丙基-α-環糊精(CD)環組成的可滑動交聯鏈連接。CDs則由二乙烯基砜(DVS)共價交聯。與傳統化學凝膠中固定在聚合物鏈上的共價交聯不同，SR凝膠中的交聯可以在聚乙二醇鏈上滑動，釋放網絡中的應力。在單軸拉伸條件下，交聯鏈沿鏈方向滑動相互靠攏，交聯點之間的聚合物鏈變長，并沿拉伸方向均勻拉伸。在非常大的應變下，裸露的、高定向的PEG鏈通過拉伸和釋放重復形成并破壞一個緊密排列的結構。

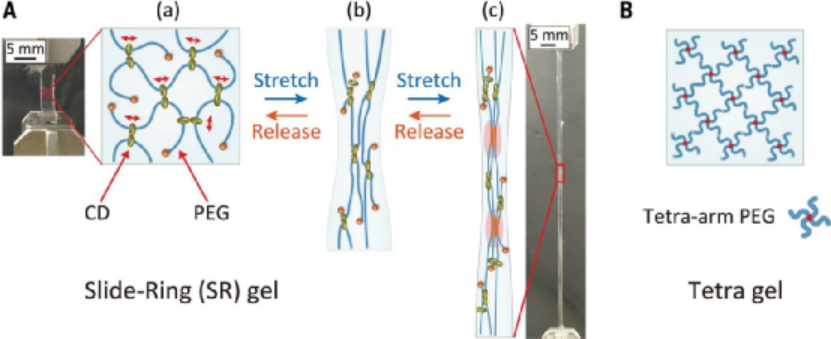

圖1樣品及加固策略示意圖
對于SR凝膠，優化兩個重要參數可以獲得應變誘導的聚乙二醇鏈的聚集結構。（1）CDs在PEG鏈上的覆蓋度：減少一個PEG鏈上的CDs數量可以增加交聯的可滑動范圍，從而提高了SR凝膠的延伸性。在本研究中，PEG的平均分子量為35000 g/mol, CD覆蓋率為2%，這是因為當CD覆蓋率為1%時，PEG鏈上沒有發生凝膠化，因此每條PEG鏈上約有8個CD。（2）聚合物濃度：在SR凝膠中增加PEG濃度可以增強PEG-PEG相互作用。降低PEG分子量降低了SR凝膠的韌性，表明交聯鍵的網絡缺陷增多，滑動距離變小。
SR凝膠的優異自恢復性能
SR凝膠的一個重要特征是與固定交聯凝膠相比具有較高的可恢復性。在第一次和第二次加載實驗期間，SR凝膠幾乎沒有殘余應變，力學響應相似，表明在連續循環變形下，SR凝膠具有穩固的網絡結構。水凝膠的可逆性定義為第二次循環加載曲線覆蓋面積與第一次循環加載曲線覆蓋面積的比值，即U2/U1。對于“減法”凝膠，為了獲得第一次加載的高韌性，犧牲了連續加載循環的可逆性。而SR凝膠同時具有98 - 100%的可逆性和與“減法”凝膠相當?shù)母唔g性。除此之外，在液體石蠟中連續加載/卸載100次循環實驗中觀察到SR凝膠的高可逆性。

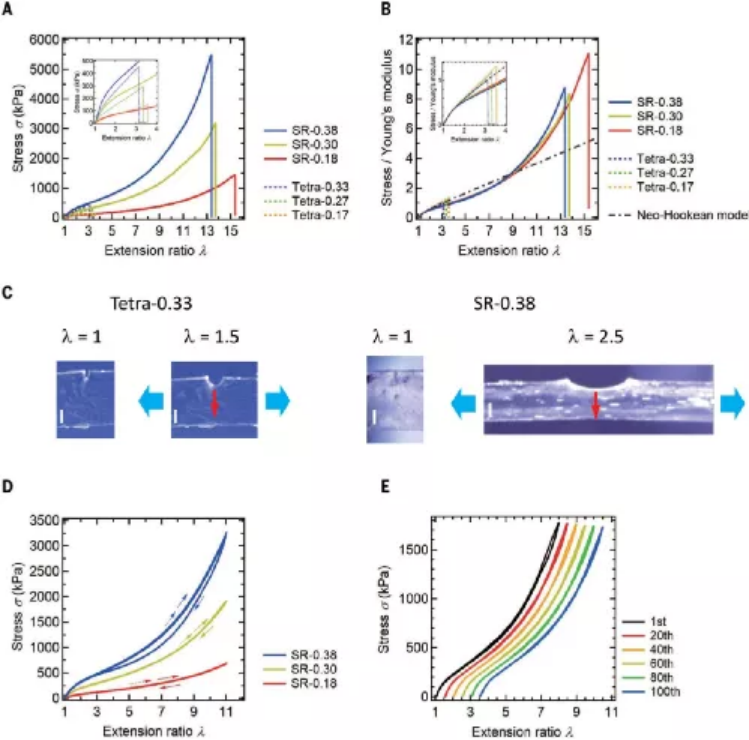

圖 2 極端拉伸下的可逆加固。
SR 凝膠的高韌性的機理研究
應變誘導結晶 (SIC)是眾所周知的橡膠增韌機制，在該研究中SR 凝膠的高韌性同樣源于此。在大應變條件下，拉伸的 SR 凝膠在廣角 X 射線散射 (WAXS) 圖案中顯示出衍射點，表明 PEG 鏈發生了應變誘導結晶。而對于 Tetra 凝膠或在拉伸下具有較短 PEG 的 SR 凝膠，則未觀察到衍射點。在形成平面鋸齒狀晶體之前，在 SR 凝膠的小角 X 射線散射 (SAXS) 圖案中觀察到銳利的條紋，表明形成了由高度延伸的鏈組成的晶體前體。在大應變條件下，SR凝膠的應力延伸比曲線呈上升趨勢。在卸載過程中，應變誘導的晶相消失。綜上所述，PEG晶體在加載和卸載循環下的可逆形成和破壞可能是SR凝膠具有高機械可逆性的原因。

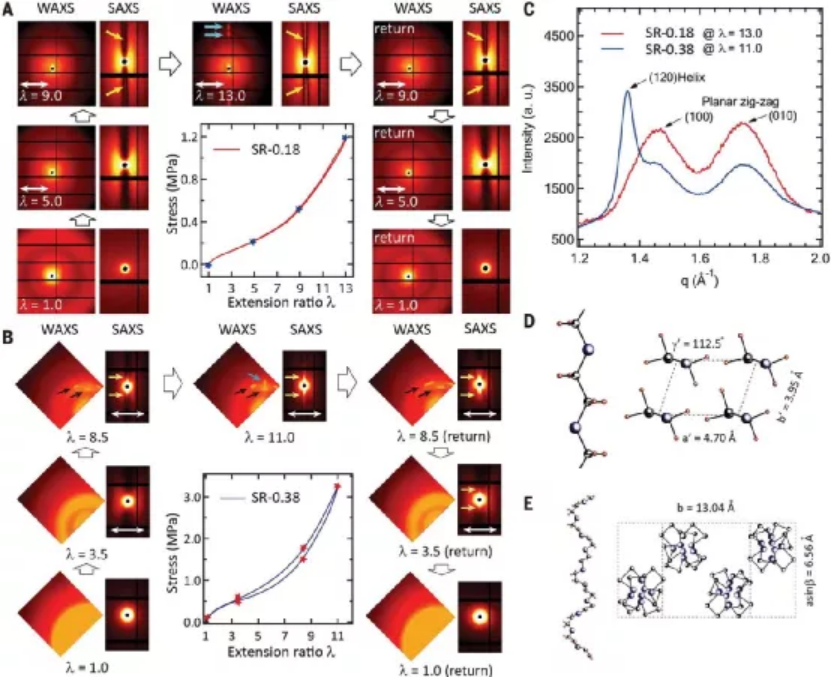

圖 3 循環加載下的結構轉變。
參考文獻

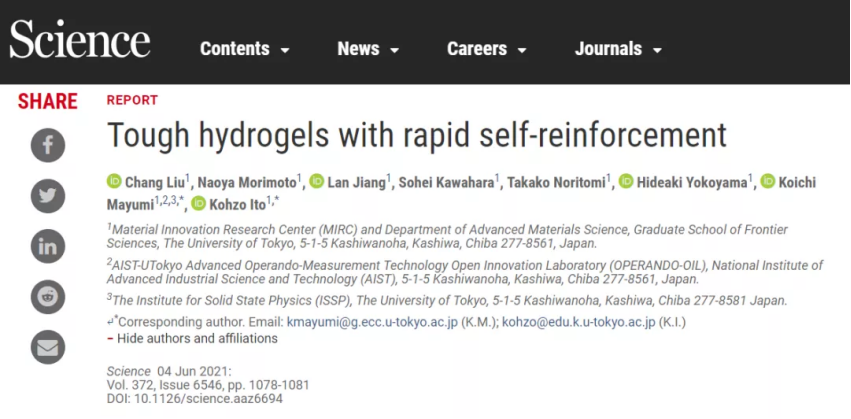

Chang Liu，et al. Tough hydrogels with rapid self-reinforcement. Science (2021).
Doi：10.1126/science.aaz6694
https://science.sciencemag.org/content/372/6546/1078
