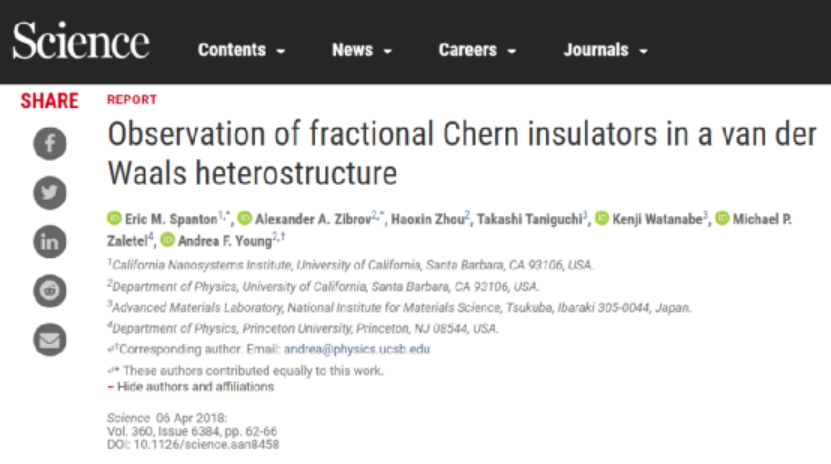

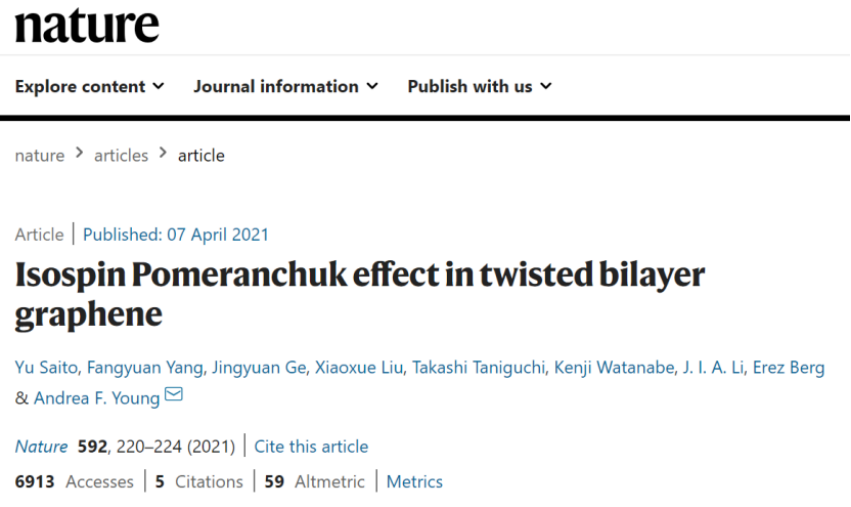

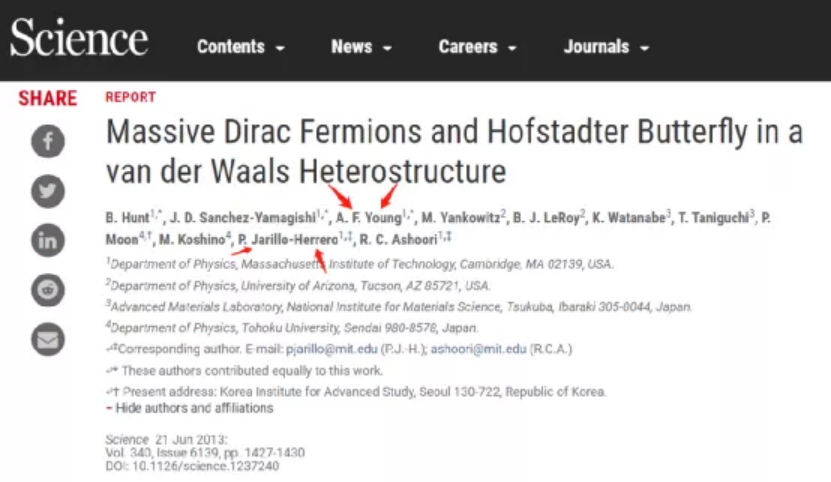

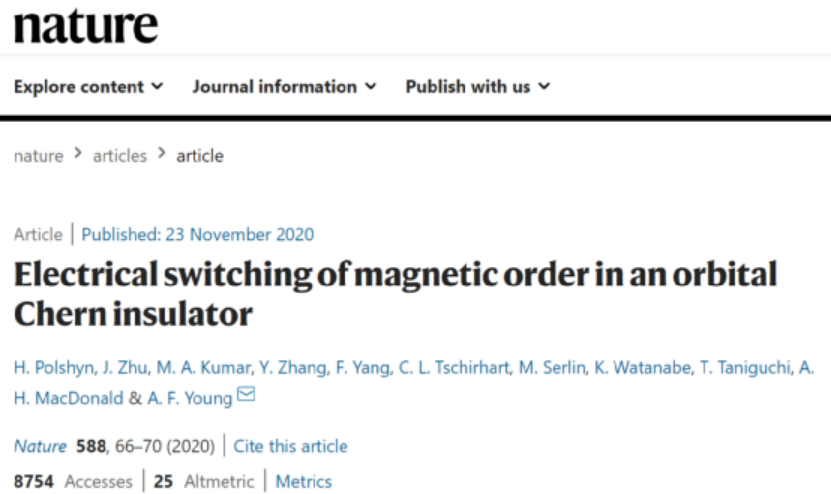

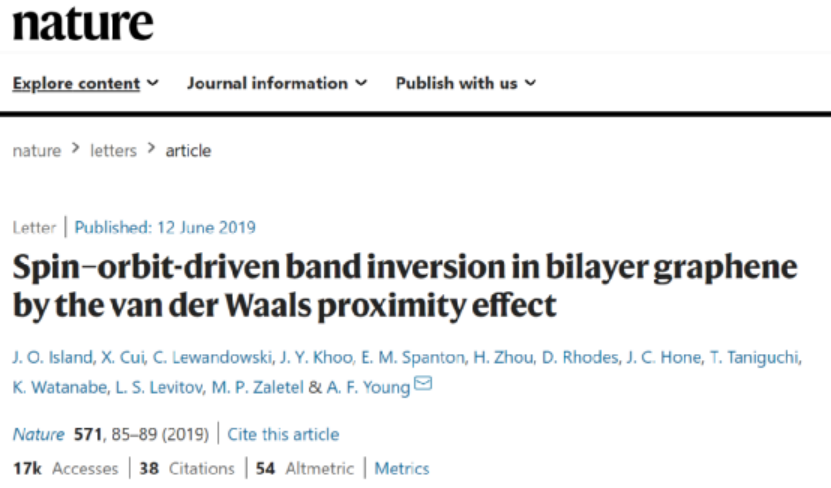

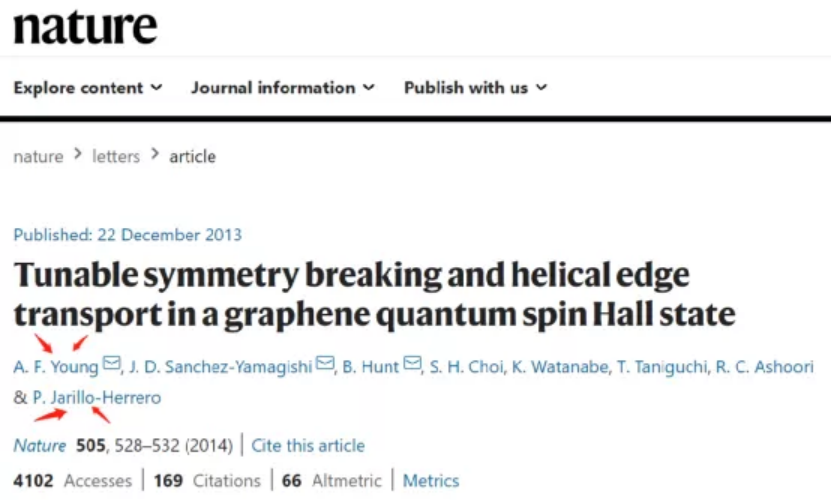

一談到魔角石墨烯，大家就會想到Pablo Jarillo-Herrero和曹原。實際上，魔角石墨烯的研究團隊，還有很多。Andrea F. Young，就是其中的佼佼者之一。這位小哥哥年紀不大，名氣卻不小。現在也就30多歲，已經發表了10多篇Science和Nature，子刊更不遑論。2006年本科畢業后，Andrea F. Young進入哥倫比亞大學攻讀博士學位，師從材料科學家Philip Kim。這時候，石墨烯的研究剛剛興起，他也從此與石墨烯結下了不解之緣。在攻讀博士學位期間，他就開始嶄露頭角。2009年開始，Andrea F. Young展開了對石墨烯凝聚態物理方面的深入研究，2011年，Andrea F. Young開始了雙層石墨烯和范德華異質結的系統研究，發表了大量成果。然而，和當時很多雙層石墨烯的研究者一樣，他并沒有旋轉雙石墨烯的角度，或者旋轉了但是沒有發現其重要性？值得一提的是，2012年博士畢業后，Andrea F. Young來到MIT做研究員的時候，還與Pablo Jarillo-Herrero課題組多次合作研究過單層、雙層、三層石墨烯的各種性質。直到2018年3月6日，MIT的Pablo Jarillo-Herrero和曹原等人在~1.1°扭角的雙層石墨烯中發現新的電子態，可以簡單實現絕緣體到超導體的轉變，打開了非常規超導體研究的大門。就在魔角石墨烯超導問世后的一個月，2018年4月7日，Andrea F. Young也在Science發表了關于魔角扭曲雙層石墨烯的突破性工作。隨后，他的工作重心也轉移到扭曲角度的雙層石墨烯上來，發表了大量工作，一發不可收拾！今天，我們要介紹的，就是Andrea F. Young最新的一篇Science論文，也是關于魔角石墨烯。第一作者：C. L. Tschirhart, M. Serlin

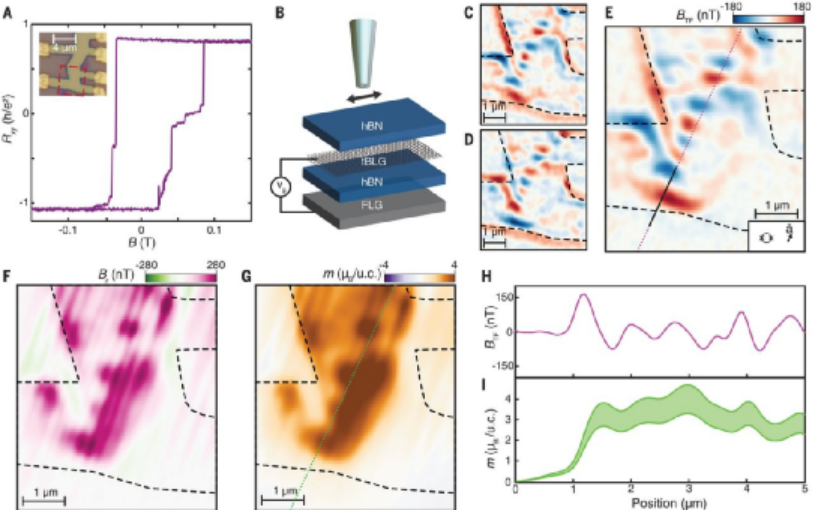

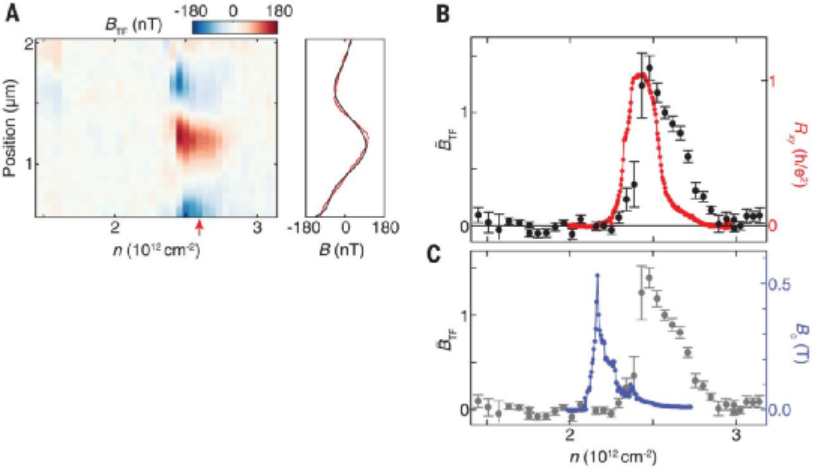

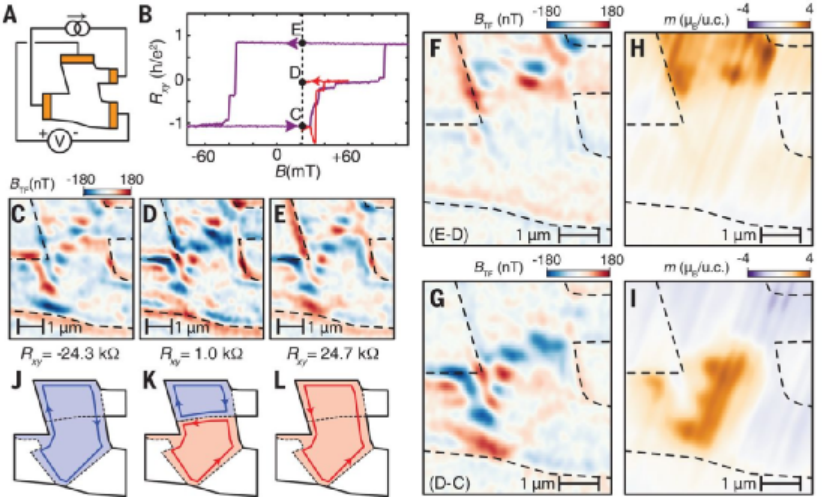

Moiré平帶體系中的電子能夠自發表現破缺時間反轉對稱性（spontaneously break time reversal symmetry），產生量子化的異常霍爾效應，有鑒于此，加州大學圣巴巴拉分校A. F. Young等報道超導量子干涉器件（quantum interference device）對結合在六方BN中的扭角雙層石墨烯進行離散磁場成像，發現單位電荷載流子中的磁化強度達到個數個玻爾磁子，說明軌道的主要特征是磁性，作者在測試結果中發現，當對化學勢沿著量子反常霍爾能帶的方向掃描，磁性產生非常大的改變，這種現象符合由于磁化軌道Chern絕緣體的手性邊緣態導致的現象。通過對電場驅動磁翻轉現象進行空間成像表征，作者在石墨烯結構畸變處發現微米尺度磁域。能帶的Berry曲率、Bloch電子波包的本征角動量是導致固體晶體中產生軌道磁性產生的原因，通常軌道磁性通常歸因于鐵磁體的凈磁化強度，這種鐵磁性中含有部分或完全極化的電子自旋。但是理論上，鐵磁性同樣有可能來自軌道磁化的自發極化效應，無需電子自旋的參與。比如，近期有文獻報道了在石墨烯/氮化硼異質結構中發現鐵磁性相關的遲滯傳輸現象，其中石墨烯、氮化硼本征都不具有磁性。因此這種體系中的磁性可能歸結于軌道鐵磁性。雖然軌道磁性理論上在扭角雙層石墨烯中能夠存在，但是目前人們并未在實驗中直接觀測和驗證這種磁性的存在證據，這是因?yàn)榇判圆牧戏浅Ｈ狈Γ殷w積較小、理論上的磁密度非常低。其磁密度理論上<0.1 μB/nm2，這個磁密度比典型的磁體系強度低3個數量級。因此，在此類體系中，磁性相與磁場、載流子密度變化的定量規律研究具有較大意義。加州大學圣巴巴拉分校A. F. Young等針對該問題，通過空間分辨的磁強測試方法對分辨率達到亞微米的包裹在氮化硼之間的扭角雙層石墨烯中的磁結構成像。作者通過安裝有磁場敏感度達到15 nT/Hz1/2的低溫沉積銦的石英管的超導干涉儀（SQUID），面外磁場強度低于50 mT的條件。將SQUID安裝在石英音叉上。在一定的電刺激作用下，導致針間產生橫向振蕩，作者測試了音叉振蕩頻率SQUID響應(BTF)。由于BTF的數值由磁信號和電場、熱梯度（thermal gradients）等共同貢獻，因此作者將結果進行處理，分解得到其中與遲滯傳輸相關的部分。通過將BTF沿著邊界對a進行積分，重構了靜態面外磁場（BZ）。進一步的，作者通過傅里葉域方法揭示了BZ的總磁化密度m，然后對磁化密度m和BTF之間的關系作圖。作者在單位晶胞空穴濃度為1的條件下測試，單位晶胞面積A≈130 nm2的磁化密度結果明顯高于1 μB，而且這種磁性是由軌道產生的。對于本征軌道磁材料，當磁性全部來自于導帶電子，磁性與導帶電子的密度密切相關。此外，來自波包（wave-packet）角動量、Berry曲率產生的軌道磁性并不會均勻分布在布里淵區。通過輸運法觀測反常量子霍爾效應的過程只能得到完全填充能帶的總Berry區域，對于部分填充的能帶難以區分其中的傳輸、能帶貢獻。針對這個問題，通過測試磁化密度m能夠直接得到動量空間的布洛赫態隨著密度變化的填充情況。作者在不同密度變化過程中觀測磁性遲滯現象，具體在ν=3的條件中測試BTF隨著柵極電壓的變化，作者在甚至達到磁飽和條件中的過程中仍能夠測試發現磁不均勻性，而且這種不均勻性產生的原因是由于磁化密度m變化導致。如圖2(A)所示，作者保持ν=3改變柵極電壓測試雙層石墨烯的輪廓處BTF變化情況，作者將不同n的數據擬合BTF的值，發現當2.25×1012 cm?2<< span="">n<2.52×10< span="">12 cm?2之間變化，BTF的變化情況與霍爾電阻變化重疊（圖2(B)）。這種現象對應于密度變化導致波谷占據情況改變，進一步產生波谷子帶的磁性顯著變化。在量子反常霍爾效應圖中，磁性m的顯著變化來自于手性邊緣態對總磁化強度的貢獻。與塊體材料不同，Chern絕緣體材料中的電荷由于手性邊緣態主要聚集在樣品的邊緣，因此通常塊體材料輸運測試無法很好的對Chern絕緣體材料磁性進行表征。因此，通過熱激活法測試量子反常霍爾效應，發現Egap=2.5 meV，對應于單位晶胞的Δm為1.4 μB，這個結果明顯低于局部測試結果，因此輸運測試結果顯著低估了局域的真實Egap。作者進一步的測試驗證磁化密度真實的變化值Δm≥3 μB/u.c.。如圖3所示，作者考察了磁場驅動霍爾電阻翻轉過程中的各種磁結構變化，從而表征得到磁疇的變化動態過程，尤其是圖3(D)中形成的混合磁疇。在圖3(D)中兩個磁疇的邊界達到平衡后，穿過磁疇邊界的化學勢相同，因此理論上Rxy=0，這與Rxy測試結果類似。(B) 霍爾電阻隨磁場變化的回滯曲線(F, G) 對應于(C~E)中的差分圖：(E-D)、(D-C)(H, I) 對應于(F)和(G)圖中的m磁化率(J, L)對應于(C-E)中的邊緣區域的磁性結構C. L. Tschirhart et al. Imaging orbital ferromagnetism in a moiré Chern insulator, Science 2021,DOI: 10.1126/science.abd3190https://science.sciencemag.org/content/early/2021/05/26/science.abd3190本文以預印本形式于2020年發表于arXiv上https://arxiv.org/abs/2006.08053
