Cu-Zn-Al三元催化劑是一種工業化過程催化劑，用于將CO/CO2原料制備甲醇，該催化劑通過催化劑不同組分之間協同作用，展示了優異的催化活性。雖然人們對該催化劑進行比較廣泛的研究，但是對此催化劑表現優異催化活性的原因仍沒有定論。其中一個重要爭議是工業催化通常需要在20 bar壓力中進行，偏離通常人們的表征條件。有鑒于此，蘇黎世聯邦理工學院Marc G. Willinger、瑞士保羅謝勒研究所(PSI) Jeroen A. van Bokhoven等報道程序升溫還原過程中催化劑價態的變化情況，通過原位XAS表征技術對反應壓力跨越4個數量級（1 mbar~10 bar）的CO2加氫反應進行表征，得出隨著反應環境變化催化劑的Cu、Zn元素化學價態變化/組成結構的變化規律。作者發現催化劑的結構與壓力密切相關，變化情況在當反應壓力小于1 bar尤為明顯。表明催化劑的結構與反應氣體壓力之間的關系。當反應氣體壓力高于100 mbar，催化劑中形成CuZn合金；通過XAS表征發現催化劑的ZnO中形成氧空穴，當反應壓力增加，更多的氧空穴被消耗。

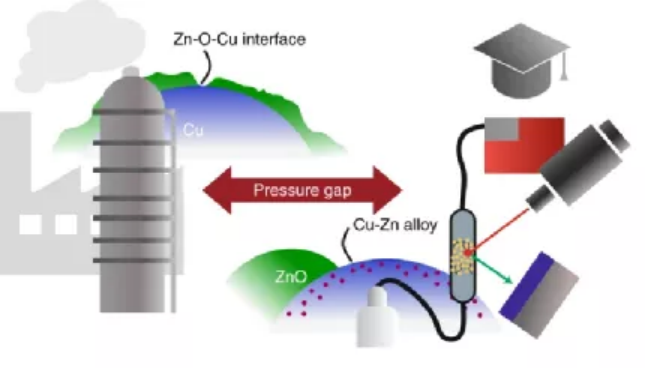

圖1. Cu-Zn-Al三元工業催化劑示意圖
背景
異相催化劑的發展和改進通常以反復實驗-試錯過程進行優化，近些年間由于先進的表征技術的發展，研究者能夠?qū)Υ呋磻?yīng)前、催化反應過程中催化劑的變化情況進行原位或者現場表征。目前電子顯微鏡、XPS等技術仍需要在mbar條件中測試，XAS、XRD表征技術則不受反應壓力等環境的影響。目前工業級別的反應需要在遠高于mbar的壓力進行反應，比如費托合成反應（10~25 bar）、Haber-Bosch催化（150~300 bar）、水氣重整（60~80 bar）、合成甲醇（50~150 bar）。此類反應通過在高壓條件中進行，將反應熱力學平衡、動力學向目標產物方向移動，因此能夠提高反應效率和產率，而且節約消耗。
雖然人們普遍都認為在高真空條件、高壓環境中催化劑的結構不同，但是相關不同壓力等反應環境中催化劑結構的變化情況相關研究仍非常缺乏。
Cu-Zn-Al三元催化劑尤其廣泛應用于CO2/CO加氫制備甲醇反應，其中Cu-Zn表現協同催化作用，因此顯著改善單一組分的催化活性。目前仍未有相關研究能夠很好的解釋這種協同催化作用和催化活性結構。有的報道認為CuZn合金結構是導致催化活性改善的原因，有的報道認為Cu/ZnO界面是導致優異催化活性的原因。由于催化劑和催化反應環境的區別，導致產生多種結論。
新進展
作者通過對工業Cu-Zn-Al三元催化劑進行in situ和Operando XAS的Cu K-edge、Zn K-edge表征，揭示了反應環境壓力在1 mbar~10 bar達到4個數量級變化的過程中Cu、Zn組分電子結構、組成的變化。隨著反應壓力的改變，催化劑的晶相及其轉變、催化劑的形貌產生非常靈敏的變化。通過變化反應壓力，揭示了催化劑在催化狀態的現象變化方式、催化劑的不同作用方式。
催化劑隨壓力的變化

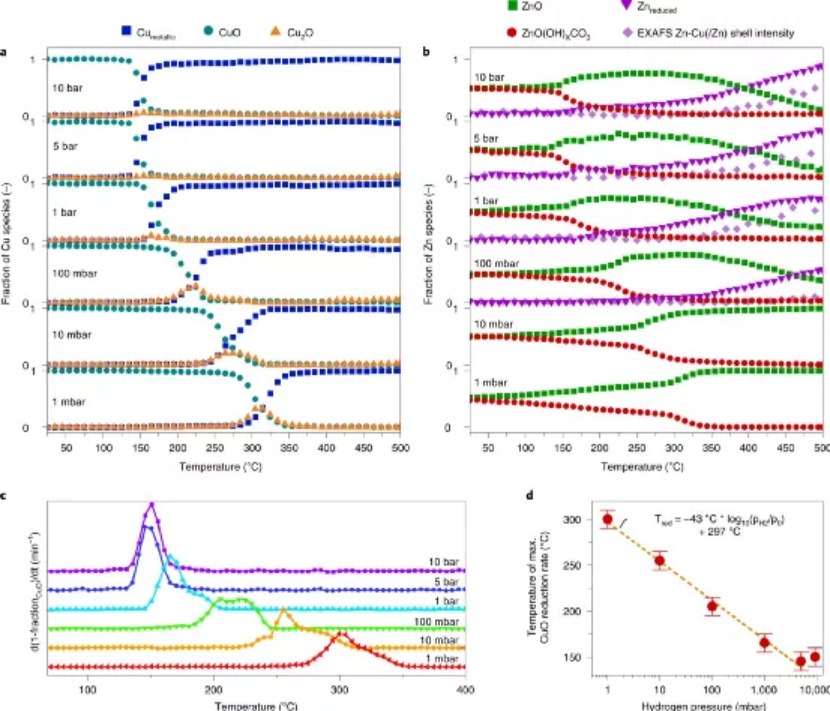

圖2. 不同壓力中催化劑Cu、（b）Zn元素的價態變化不同壓力中程序升溫還原CuO含量微分變化 （d）H2壓力-CuO最大還原速率的線性關系圖
以市售工業Cu-Zn-Al三元催化劑作為研究樣品，其中含有64 % CuO、25 % ZnO、10 % Al2O3、1 % MnO，分別考察不同氫氣壓力（1 mbar~10 bar）以5 ℃ min-1的升溫速率加熱至500 ℃過程中催化劑的變化。通過Cu、Zn XANES表征對Cu、Zn的不同價態變化進行表征，發現還原反應起始時Cu、Zn元素都表現+2價。當開始程序升溫時，各種不同反應壓力都發生Cu(+2)還原為Cu(0)，Zn的價態隨著反應氣氛中H2壓力而變化。在氫氣壓力較低（1 mbar H2），直到還原溫度提高至500 ℃都未見明顯的Zn(+2)還原，僅僅在較高溫度時在低能量區間產生一個峰；當氫氣壓力較高（100 mbar H2），Zn的XANES光譜中低能量出現的峰比低氫氣壓力條件中更加明顯。隨著H2壓力進一步提高至1, 5, 10 bar，Zn的低能量峰變化更加明顯。而且，當反應中H2壓力開始高于100 mbar，Zn的EXAFS峰同樣產生顯著變化。當反應環境H2壓力高于100 mbar，催化劑中的Zn元素價態、催化劑的結構都與壓力低于100 mbar的情況不同。
Cu組分的變化。
作者通過對XANES數據進行解卷積數據處理，給出元素的不同價態、不同組成在不同壓力和不同溫度過程中的變化情況，具體分解為CuO、Cu2O、Cu、Cu0.66Zn0.33、堿式碳酸鋅、ZnO幾種。其中在各種情況中，Cu的價態還原對應價態變化過程表現為S型變化，從+2價還原為+1價最后到0價，其中+1價態的Cu是還原的中間態。當壓力小于100 mbar，在Cu還原過程中明顯觀測發現Cu2O；當壓力高于100 mbar，Cu2O作為瞬態物種基本上難以發現。
分別測試不同氫氣壓力中CuO的占比隨溫度的一階微分變化，結果顯示當氫氣壓力提高，最高還原速率對應的峰位置溫度變低。進一步的，最高CuO還原峰所對應的溫度與氫氣壓力呈反比。
Zn組分的變化。
Zn K-edge XANES峰變化情況比Cu的變化更加復雜。其中含有三種成分，其中一種為還原后的Zn物種，另外兩種對應于+2價態的Zn，分別為堿式碳酸鋅、羥基化的鋅。當氫氣的壓力高于100 mbar，才觀測CuZn合金相，同時在各種不同的壓力中ZnO都未完全還原（因?yàn)閆n能夠被CO2氧化）。
進一步的，通過Cu-Cu、Cu-Zn原子間距分析，得出了各種條件中得到CuZn晶相的情況，發現在各種不同條件中還原態的總是先出現Cu的還原，再出現Zn的還原，Zn的還原通過脫水或者脫CO2實現。
Cu的配位數變化研究中發現，當壓力在1~10 mbar內增加，Cu的配位數從小于6突然增加至9，同時該過程未發現形成合金相，作者認為這種配位數的突變因?yàn)檫€原態的Cu的粒徑和形貌顯著變化；當壓力從10 mbar開始增加，配位數逐漸降低，這是因?yàn)镃u中的靜態應力和熱無序、還原態Zn向Cu中轉移為了形成合金相，此外還有部分原因來自粒徑降低和形貌變化。
恒溫還原實驗
作者在150 ℃分別于1、10 bar進行等溫還原實驗，進一步對還原反應過程的變化情況進行研究，因?yàn)?50 ℃附近催化劑的變化最劇烈。對于Cu的還原而言，在1 bar、10 bar壓力中，催化劑都表現兩個動力學過程，首先經歷一個加速還原過程，該過程說明還原為自催化，同時形成Cu2O瞬態中間體，隨后進一步還原為Cu。這種兩階段還原過程能夠看作首先成核引發自催化還原，隨后第二步中CuO表面完全還原為Cu金屬態，其中第二步過程是收縮球模型。Zn元素的還原過程與Cu類似。
CO2加氫合成甲醇

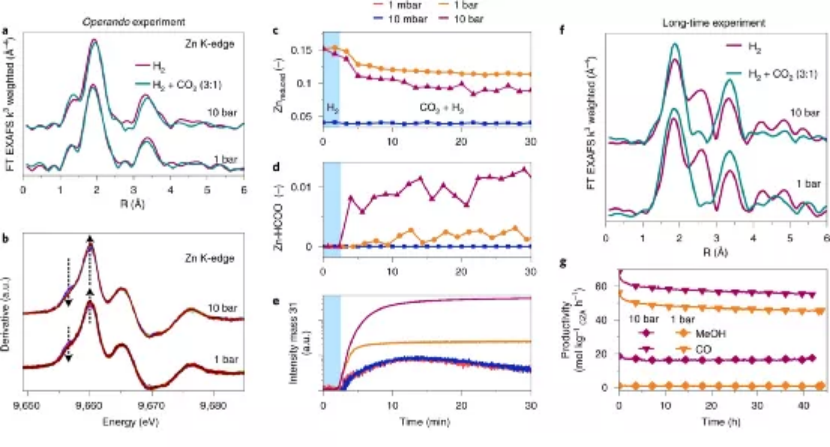

圖3. 260 ℃不同反應壓力中30 min H2預處理、H2:CO2 (3:1) 1 h催化反應中催化劑的表征
在1 mbar~10 bar H2:CO2=3:1的氣氛和260 ℃考察1 h催化反應情況。首先將催化劑在260 ℃ H2氣氛中還原預處理，隨后將H2氣氛調整為H2:CO2混合氣氛，通過在線MS質譜表征反應中生成的甲醇。
在1 mbar、10 mbar氣氛中，初始催化反應階段有甲醇生成，但是在10 min反應后甲醇消失，說明此時生成的甲醇并非通過催化反應得到；在1 bar、10 bar氣氛中，能夠以催化行為持續生成甲醇。10 bar氣氛中生成甲醇的速率是1 bar氣氛的16.2倍，近期人們發現甲酸鋅是反應的關鍵中間體，在10 bar反應氣氛中催化劑中的甲酸鋅中間體的含量達到1 %，當反應氣氛壓力降低至1 bar，甲酸鋅的濃度顯著降低。
催化反應速率與反應氣氛的壓力密切相關，當反應氣氛提高至10 bar，反應產物中甲醇、CO的速率分別提高17倍、1.2倍，因此提高反應氣氛壓力，甲醇產物的選擇性明顯提高。
參考文獻及原文鏈接
Beck, A., Zabilskiy, M., Newton, M.A. et al. Following the structure of copper-zinc-alumina across the pressure gap in carbon dioxide hydrogenation. Nat Catal 4, 488–497 (2021).
DOI: 10.1038/s41929-021-00625-x
https://www.nature.com/articles/s41929-021-00625-x
