目前，質子交換膜燃料電池（PEMFC）的大規模商業化仍需要克服諸多來自器件本身和基礎設施帶來的挑戰，其中最關鍵的挑戰之一是提高PEMFC的功率密度，對此，日本新能源和工業技術開發組織提出了最新要求， 即2030 年和 2040 年燃料電池汽車應用的電池堆功率密度的短期和長期目標分別為6 KW L-1和 9 KW L-1。有鑒于此，天津大學焦魁教授，Michael D. Guiver，上海捷氫科技有限公司Zhongjun Hou等人發表了關于下一代高功率密度PEMFC 技術發展方向的文章，提出了在水和熱管理以及組件材料方面改進膜電極組件（MEA）的最新見解，從而實現下一代 PEMFC 的高功率密度的短期和長期目標。

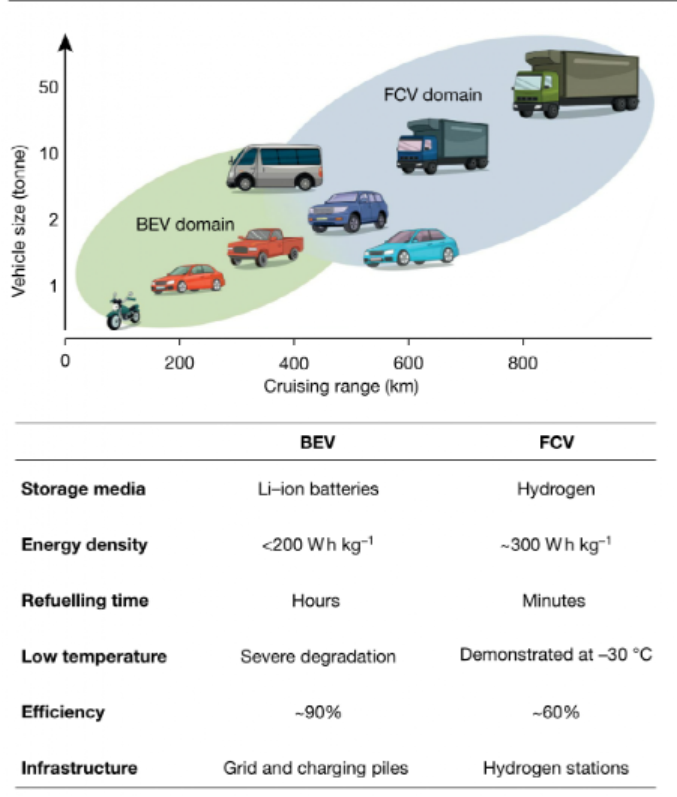

通訊作者：焦魁 , Michael D. Guiver，Zhongjun Hou通訊單位：天津大學，上海捷氫科技有限公司燃料電池汽車（FCVs）和純電動汽車（BEVs）的對比首先，BEVs 采用的電池是一種儲能裝置，而FCVs采用的燃料電池是一種能量轉換裝置，通常使用氫來儲存能量。作為一種存儲介質，氫相比鋰離子電池具有固有的優勢，表現出更高的能量密度和更短的加油時間。其次，在零度以下的低溫條件下，FCV的性能表現也優于BEV，后者通常具有極低的放電容量。而在成本方面，短程（200英里以下）車輛中，F(xiàn)CV成本高于BEV，而在遠程車輛（超過 300 英里）中，F(xiàn)CV具有更低的成本。然而，相比于已經商業化的BEV而言，目前FCV的使用效率仍然很低，相關配套基礎設施仍處于起步階段。因此人們普遍認為，FCV更適合重型和長途運輸，以及叉車等其他商用車輛，而BEV更適合輕型和短途運輸。在過去的二十年里，隨著鋰離子電池的快速發展， BEV實現了大規模商業化。而FCV核心組件，PEMFC仍存在許多技術障礙，此外，PEMFC電池組的性能、成本和耐用性也極大地影響了FCV的大規模商業化。因此，提高PEMFC的功率密度對于燃料電池車的發展至關重要。圖1. BEVs和FCVs在應用領域以及技術特性的比較。為開發下一代高功率PEMFC，全面總結PEMFC的所有組件存在的問題以及發展?jié)摿哂兄匾饬x。單一PEMFC通常由膜電極組件（MEA）和雙極板（BP）組成。其中 MEA 由氣體擴散層 (GDL)、催化劑層 (CL) 和質子交換膜（PEM）組成。圖2. 高功率密度PEMFC的改進和發展方向為了提高功率密度，促進PEMFC更廣泛的商業化應用，開發性能更高、耐久性更好、成本更低的MEA具有重要意義。復寫紙得益于其在導電性、機械強度、耐化學性和制造成本方面的優勢，有望繼續成為GDLs的主流選擇。改進策略包括： i）開發具有梯度孔徑的GDL可提高M(jìn)EA的傳質能力，例如，降低GDL一側或兩側的孔隙率可以降低接觸電阻，并在GDL內部產生孔隙梯度，以促進反應物的供應和水的去除； ii）元件集成化設計（BP-MEA設計或無GDL設計），降低或消除界面電阻，以同時滿足導電、氣體分配和水管理的要求。圖3. 下一代 MEA 組件的設計CL的性能決定了PEMFC的功率密度，為了在低催化劑負載下實現9 kW·l-1的高功率密度，需要超過0.8 V的高電池輸出電壓和4.4 A·cm-2的電流密度，因此，必須開發具有高活性的催化劑，可以采用以下策略：i）設計新型催化劑結構（納米籠、核殼、納米框架、納米線和納米晶體等）以提高催化劑的比活性和質量活性；ii）碳載體的適當改性可以顯著提高PEMFC功率密度；iii）改進催化劑/離聚物界面可以實現質子傳輸和氧傳輸之間的平衡以及充分利用催化劑。高功率質子交換膜燃料電池的理想膜是在低濕度條件下具有高質子傳導率和良好的電化學及機械穩定性的PEM膜是用于高功率PEMFC的理想膜。目前，優化PEM提高燃料電池的功率密度的主要策略是減小商用全氟磺酸膜（PFSA）的膜厚度。同時，摻雜鈰鹽可提高薄膜的機械性能和耐久性。此外，聚多巴胺處理的具有自支撐CeOx自由基清除劑的復合膜同時表現出增強的化學和機械耐久性，是穩定未來高性能PEMFCs的一種有效途徑。此外，開發能夠在低相對濕度條件下運行的PEM可以降低加濕要求，從而間接提高功率密度。傳質是BP設計的重要標準。提高傳質仍然是下一代高性能PEMFCs設計面臨的主要挑戰。目前，BP結構設計有兩條既定的設計路線，一種是改進和縮小流動通道-肋結構（具有平行、蛇形、波浪形和交叉形狀的流動通道），另一種是開發沒有肋但具有微槽或多孔結構的流動場（具有特色條紋、圓點和網格的流動場）。熱傳導和電子傳導是BP設計中的另外兩個挑戰，必須要降低BP和GDL之間的熱和電界面接觸電阻。此外，BP的耐久性主要受電化學腐蝕和機械降解的影響，為了減輕腐蝕，通常通過加入能夠形成低電阻氧化膜的材料或通過沉積耐腐蝕涂層來用鈍化層處理BP。同時，需要進一步提高BPs的制造能力，降低制造成本，以滿足燃料電池產品大規模生產的工業基礎。圖4. 用于未來FCV中的BP的發展
小結
提高功率密度、降低成本和增加 PEMFC 的耐用性有望直接促進其大規模商業化。這三個標準在很大程度上相互關聯，有時相互制約，因此，需要綜合考慮。此外，在現有材料體系下，建立精細可控、易于制造的結構設計是關鍵研究方向，而新材料的發展則有望產生深遠影響。

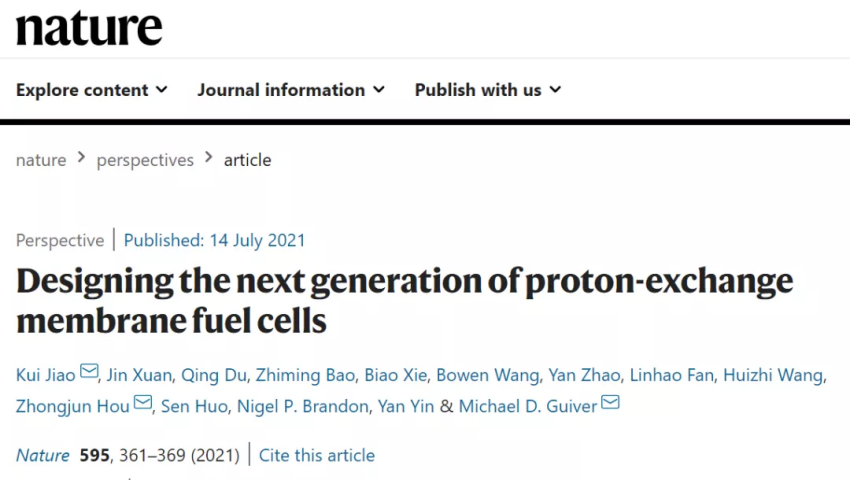

Jiao, K., Xuan, J., Du, Q. et al. Designing the next generation of proton-exchange membrane fuel cells. Nature 2021, 595, 361–369.DOI：10.1038/s41586-021-03482-7https://doi.org/10.1038/s41586-021-03482-7
