第一作者：趙爽、蔣成浩、范競存
通訊作者：王博、馮霄、王奉超
通訊單位：北京理工大學、中國科技大學
海水淡化有助于緩解全球淡水危機。熱驅動膜蒸餾（MD）是一種利用低品位熱量從各種含鹽和污染水源中凈化水的有前途的方法。然而，由于缺乏精確的結構控制，MD膜的滲透性和潤濕性比較有限。
共價有機骨架（COFs）材料是一類由有機構筑單元通過共價鍵連接的、具有周期性結構的晶態有機多孔聚合物。COFs材料的高孔隙率、周期性的開放孔道及可功能化等特點使其成為理想的MD膜材料。
成果簡介
鑒于此，北京理工大學王博教授，馮霄教授，中科大王奉超教授及其合作者報道了一種利用共價有機骨架（COF）膜中的工程缺陷，通過去除亞胺鍵來制備由垂直排列的親水性梯度通道組成的MD膜的策略。單個通道中的這種功能變化能夠?qū)崿F(xiàn)選擇性的水傳輸路徑和精確的液-汽相變界面。支撐層上的COF膜除了具有抗污染和抗?jié)櫇竦哪芰ν猓?/span>在進料溫度為85°C、絕對壓力為16?kPa的條件下，膜通量為600?l?m-2 h-1，幾乎是用于海水淡化的最先進的MD膜的3倍。

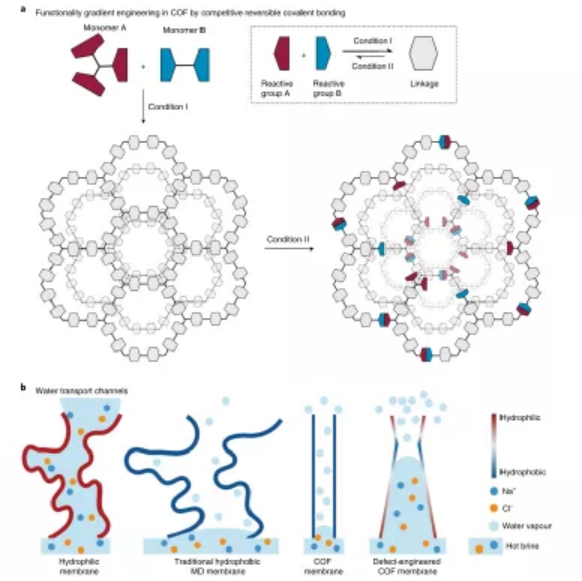

圖1 缺陷工程化COF膜的示意圖，(a)通過競爭性可逆共價鍵策略在COFs薄膜中構筑孔徑和孔內親疏水性梯度；(b)不同膜材料孔道中水蒸氣傳輸路徑示意。
原始和缺陷工程化COF薄膜的制備與結構表征
研究人員通過2,5-二羥基-1,4-苯二甲醛（DOBDA）和1,3,5-三(4-氨基苯基)苯（TAPB）在液-固界面上共價連接，制備了厚度從300 到500 nm的致密COF薄膜（COFDT膜）。隨后，通過分離，剝離，得到獨立的薄膜。掠入射廣角X射線散射（GIW AXS）圖顯示了COFDT薄膜中的高度定向堆積，其中亞胺連接的2D聚合物片平行于襯底表面延伸。
同時，相應粉末X射線衍射揭示了COFDT薄膜中寬度為3.2 nm的周期性一維通道，氮?dú)馕降葴鼐€(xiàn)得到的窄孔徑分布進一步證實了介孔孔道的形成。高分辨率透射電子顯微鏡揭示了COFDT薄膜中有序排列的3.2 nm介孔織構。

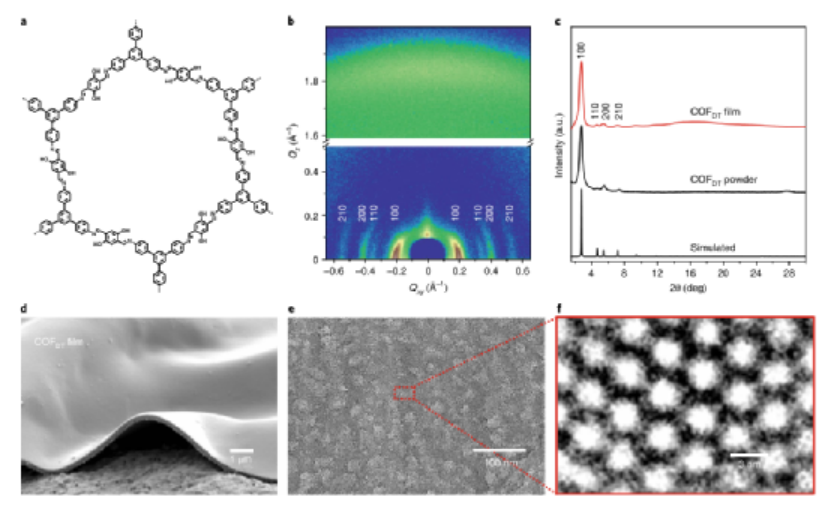

圖2 COFDT薄膜的結構表征
為了通過可逆共價鍵對COFDT薄膜進行結構和功能工程，研究人員在玻璃瓶中加入堿性溶液，使COF薄膜緊密地附著在玻璃表面。隨著刻蝕過程的進行，具有不對稱結構的薄膜（命名為COFDT-Ex薄膜；x=6、12、18或24，代表刻蝕時間）逐漸從表面剝離。
固態13C NMR譜、傅立葉變換紅外光譜和XPS譜結果顯示，隨著反應時間的增加，越來越多的亞胺鍵被水解成醛和氨基。處理后的薄膜仍然保持了致密的形貌和原始厚度，同時表面粗糙度沒有明顯變化。此外，COFDT-Ex薄膜的吸水等溫線顯示，其具有增強的內表面親水性。為了研究膜的深度孔徑分布，進一步利用COFDT-E18膜對2.2~10 nm不同尺寸的金納米粒子進行了過濾。
經過過濾后，10 nm、5 nm和3 nm的Au顆粒分別被拒絕并捕獲在膜的頂面、150 nm和280 nm的深度，而在滲透液和整個膜中都發現了尺寸較小的納米顆粒(直徑2.2 nm)。

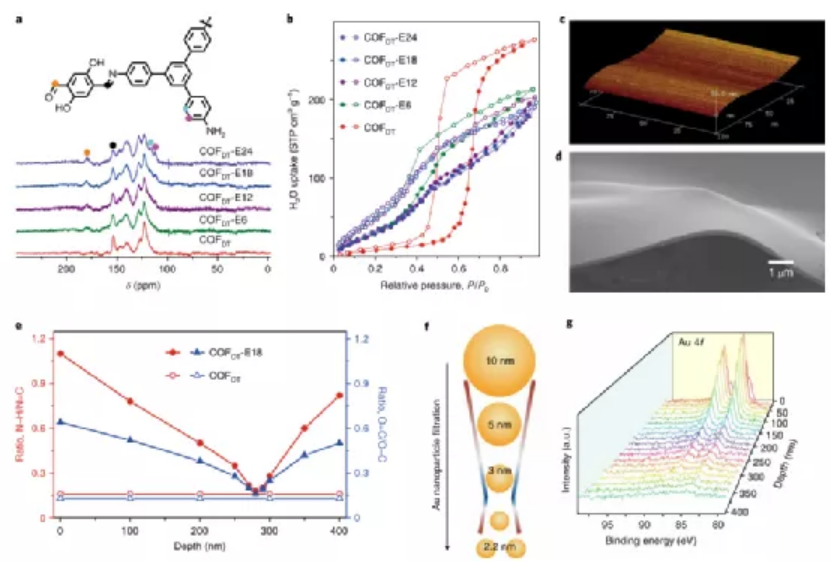

圖3 COFDT-Ex薄膜的結構表征
COFDT-Ex薄膜的海水淡化和凈水性能
研究人員在在橫流真空MD（VMD）系統中評估了商用親水性聚偏氟乙烯（cPVDF）膜支撐的COF膜（COFDT-E18@cPVDF）的海水淡化性能。綜合考慮滲透性能和防濕性能，400 nm厚的COFDT-E18@cPVDF膜具有最佳的MD性能。3.5 wt%NaCl溶液（65°C）在16kPa的絕對壓力下，水通量為220 l m-2 h-1，NaCl截留率大于99.99%。
在類似條件下，膜通量是MD膜最高值的兩倍，是商用聚四氟乙烯（PTFE）膜（65 l m-2 h-1）的三倍多。當進料溫度升高到75 °C時，經過100 h的海水淡化處理后，膜的透水率達到370 l m-2 h-1，鹽截留率保持在99.99%。
研究人員選取腐植酸、十二烷基硫酸鈉（SDS）、乙醇和礦物油四種代表性污染物，對COF膜的防濕防污性能進行了評估。COFDT-E18@cPVDF膜在連續10 h（進料溫度65°C，絕對壓力16kPa）的MD過程中，水通量略有下降，同時保持了99.99%的NaCl截留率。而對于PTFE膜，疏水礦物油在2 h內使水的滲透性完全喪失，而親水性乙醇、腐植酸和表面活性劑SDS在短時間內使截鹽率急劇下降。
這些結果表明，COFDT-E18@cPVDF膜可以緩解疏水MD膜經常遇到的污染和潤濕問題。此外，三片總有效膜面積為27 cm2的COFDT-E18@cPVDF膜安裝在一個平行堆疊的模塊中，選擇渤海海水為原料，該裝置在10 h內生產4 l純水，截鹽率維持在99.99%，其通量是PTFE膜的5倍。

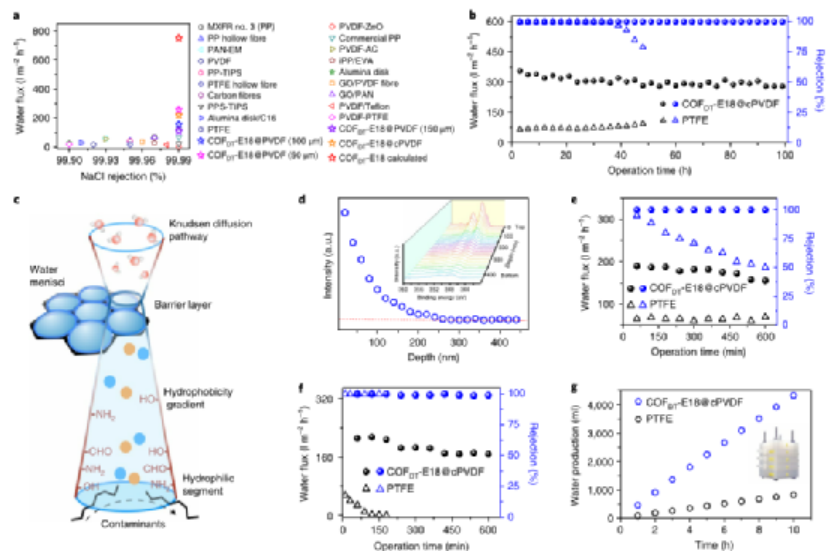

圖4 COFDT-Ex薄膜的海水淡化性能
機理分析
研究人員利用Knudsen擴散方程進一步計算了理想COF層的理論水通量，其中受限納米孔中的水蒸發是通過分子動力學模擬來估算。模擬結果表明，納米約束條件下的蒸發通量高于無約束條件下的蒸發通量，且隨孔徑的減小而顯著增大。此外，通過競爭性可逆共價鍵合策略，工程COF層中的水蒸氣擴散長度顯著縮短，導致分子在汽固界面的反射減少，與傳統的聚合物膜相比，滲透率相對較大。此外，COFDT-E18薄膜表面附近的親水部分保證了非極性污染物的排斥，而由排列良好且完整的孔組成的內部疏水阻擋層通過親水排斥有效地拒絕了親水性和兩親性污染物。
為了驗證策略的適用性，研究人員制備了兩種不同孔徑的高取向結晶性COF膜（對苯二胺和2-羥基-1,3,5-苯三甲醛共價連接的COFPT和1,3,5-苯三甲醛和1,3,5-三(4-氨基苯基)苯共價連接的COFTT），并測試了它們的MD性能。此外，采用競爭性可逆共價鍵策略在這些COF薄膜中構建了梯度結構。結果顯示，COFPT-E18@cPVDF和COFTT-E18@cPVDF膜的水通量分別為235和250 l m-2 h-1（進料溫度65 °C；絕對壓力16 kPa；鹽濃度3.5 wt%）。
對于膜的抗浸濕性能，研究人員進一步考察了膜在MD作用5 h后的形貌變化。結果顯示，在PTFE膜上的鹽結晶比在COFDT-E18@cPVDF膜上更嚴重。然后將鹽濃度提高到10.5%進行MD蒸餾，連續處理5 h后，COFDT-E18@cPVDF膜中沒有發現潤濕現象。由于質子化作用，沿著通道錨定的暴露的氨基導致帶電表面的形成。研究人員認為帶電表面通過離子排斥效應降低了相鄰鹽的濃度，從而減緩了鹽的結晶。基于此，研究人員在三種孔模式下進行了大規模的分子動力學模擬：10 nm通道（pore1）、3.2 nm帶中性電荷的錐形通道（pore2）和3.2 nm帶電荷的錐形通道（pore3）。
研究發現，在水蒸氣界面和鹽蒸氣界面之間出現了一個純水層間隙，這防止了離子與孔壁或蒸發界面的直接接觸。pore3具有最厚純水層越厚，因此鹽結晶的機會最小。此外，靠近界面的pore3的鹽分濃度比pore1和pore2的鹽濃度要低。因此，pore3在防止鹽結晶方面表現出更好的性能，這導致了工程COF膜具有優異的抗浸濕性能。

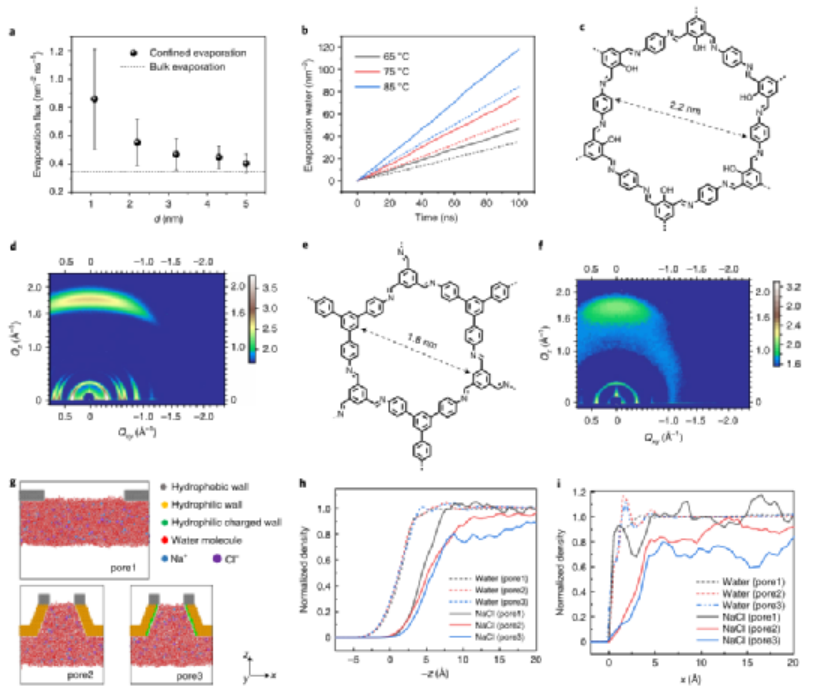

圖5分子動力學模擬和抗浸潤機理分析
小結
通過引入競爭性可逆共價鍵合策略，研究人員制備了孔道大小和孔內親疏水環境隨深度梯度變化的COFs薄膜，其展現出超高通量MD海水淡化性能。對用于分子篩分的梯度膜發展起到一定的推動作用。
參考文獻：

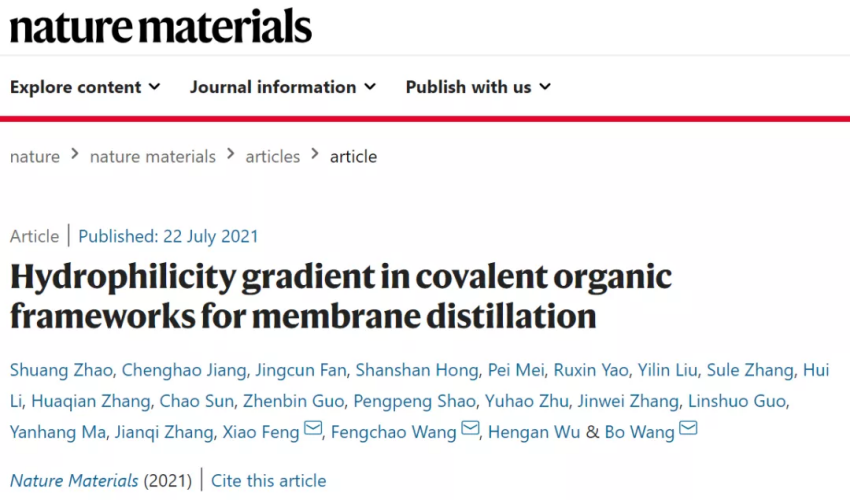

Zhao, S., Jiang, C., Fan, J. et al. Hydrophilicity gradient in covalent organic frameworks for membrane distillation. Nat. Mater. (2021).
DOI：10.1038/s41563-021-01052-w
https://doi.org/10.1038/s41563-021-01052-w
