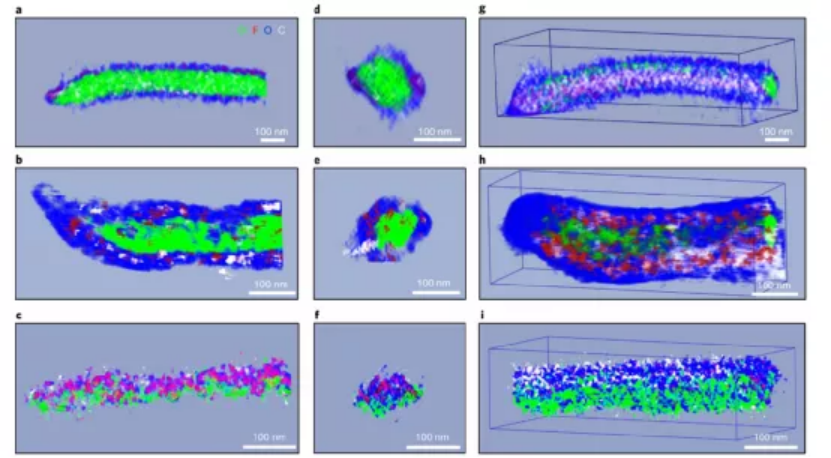

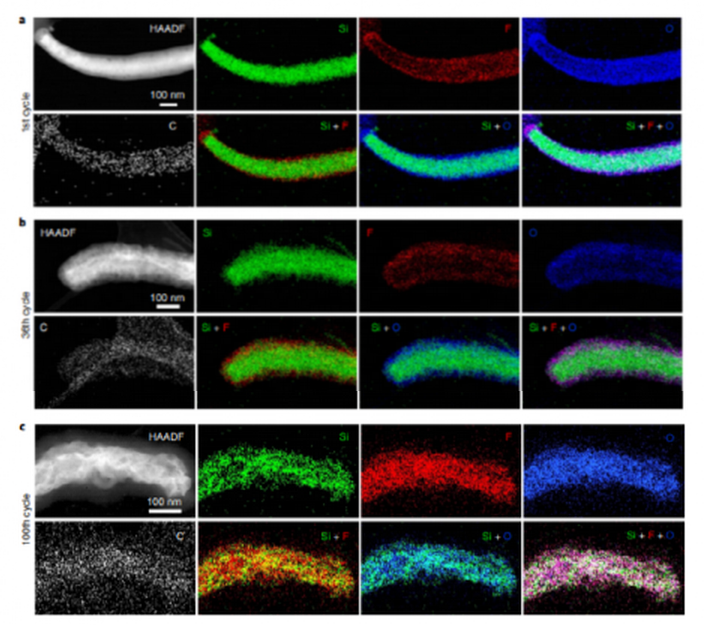

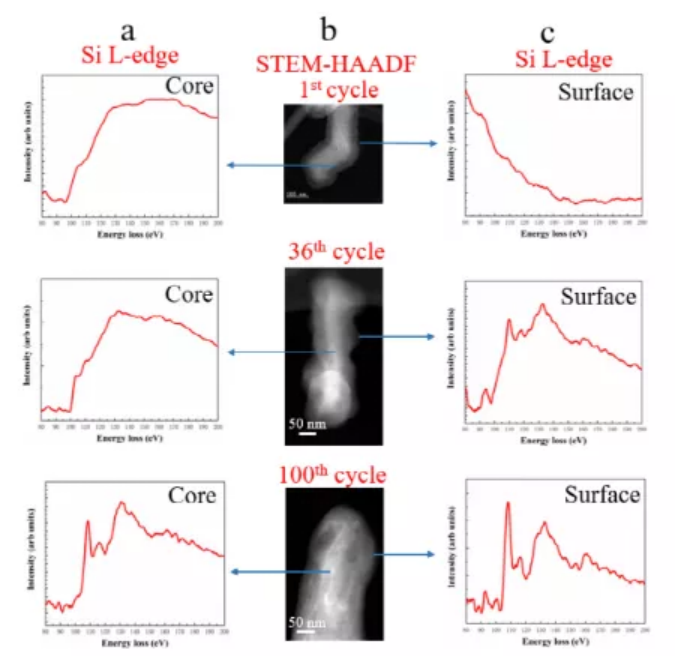

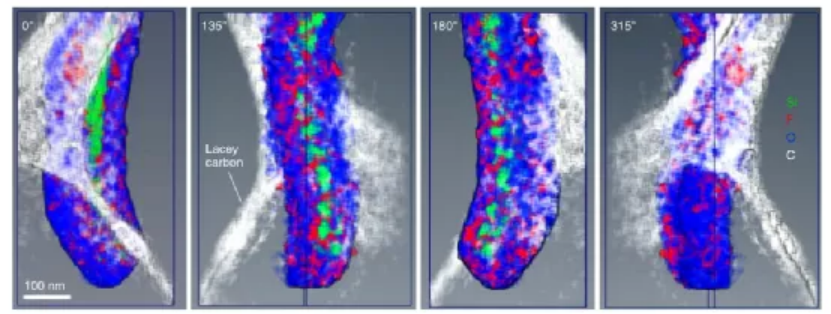

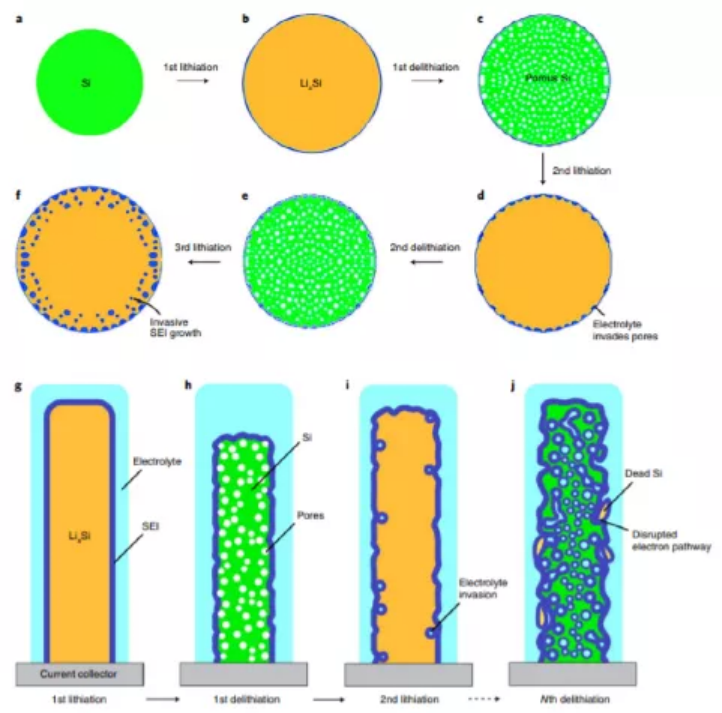

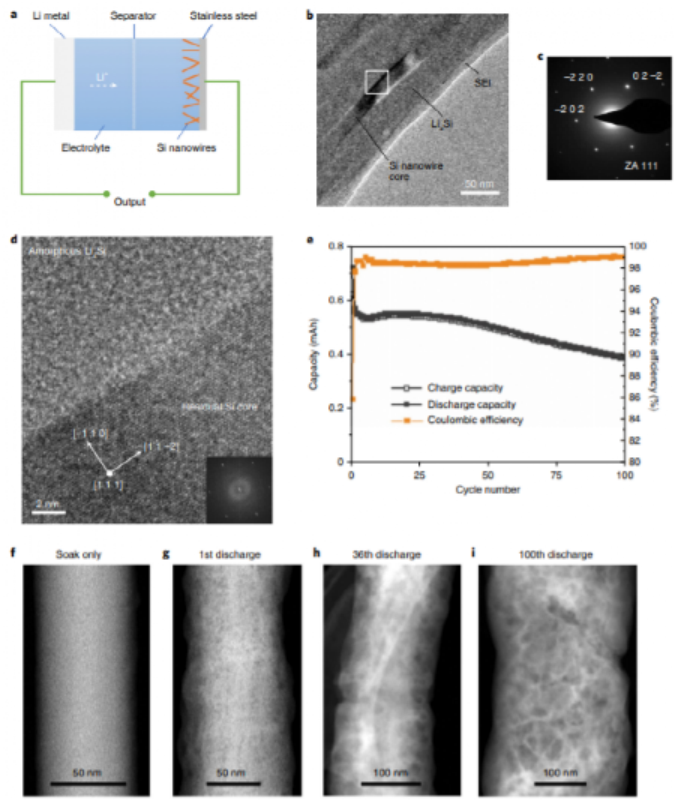

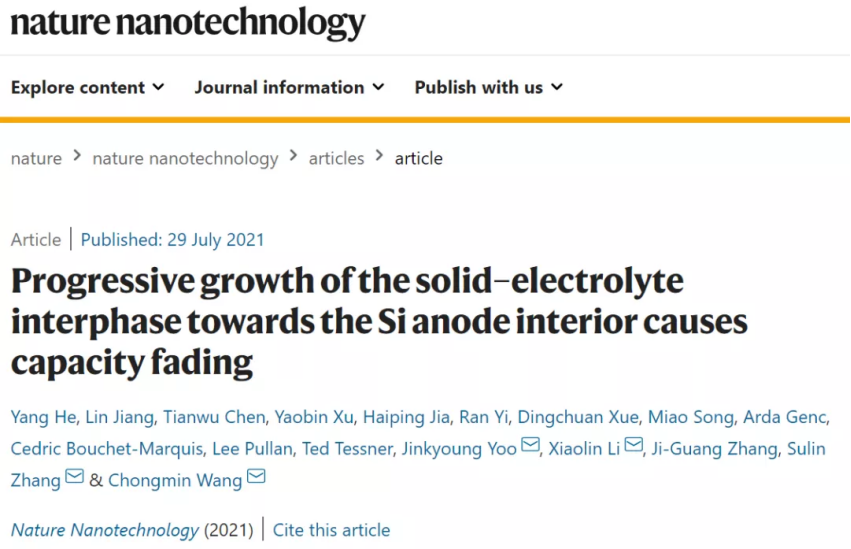

第一作者：Yang He, Lin Jiang, Tianwu Chen, Yaobin Xu, Haiping Jia, Ran Yi.通訊作者：王崇明，張素琳，Xiaolin Li，Jinkyoung Yoo通訊單位：太平洋西北國家實驗室，賓夕法尼亞州立大學，洛斯阿拉莫斯國家實驗室社會電氣化的大趨勢，包括為遠程電動汽車、智能機器人和便攜式電子產品提供動力的巨大需求，以及提高電網的彈性和可靠性的需求，對下一代鋰離子電池提出了更高的要求。就循環穩定性而言，新電極材料的集成通常由材料與相關工作環境之間的相互作用決定，這表現為活性材料和電解質之間的界面，即SEI。然而，關于SEI在循環過程中如何演變并導致容量衰減的理解目前大都是猜測。硅（Si）具有高重量容量、低電壓窗口（~0.01-1 V vs Li/Li+電極）、低廉的價格和天然的豐度等優點，是最有希望在下一代鋰離子電池中實際應用的高容量負極材料。然而，Li離子在插入和提取時往往不可避免地造成Si經歷較大的體積波動，這就產生了一個關鍵問題，即SEI如何對材料進行響應并隨材料演化，從而控制電池的循環穩定性。基于此，美國太平洋西北國家實驗室Chongmin Wang，Xiaolin Li，賓夕法尼亞州立大學張素琳，洛斯阿拉莫斯國家實驗室Jinkyoung Yoo等人結合EDS斷層掃描、先進的算法和冷凍電鏡（cryo-STEM），在三維上揭示了Si和SEI的結構和化學演化之間的關系。基于化學力學模型，研究人員發現在脫Li過程中由于空位注入和凝聚成空穴，電解質沿納米空穴的滲流通道逐漸滲透和SEI生長，這使得Si-SEI的空間結構從最初幾個循環中經典的“核-殼”結構演變?yōu)樯疃妊h(huán)后的“梅子-布丁”結構，造成電子傳導通路的中斷和死Si的形成，從而導致容量衰減。研究人員將直接生長在不銹鋼板上的Si納米線作為電極，組裝了用于電化學測試的紐扣電池（圖1a）。這種設計具有幾個特點：首先，塊狀鋰金屬對電極為循環提供了過量的Li離子源，消除了全電池中由于Li的消耗和正極的退化而導致的電池容量衰減；第二，電解液加載處于淹沒模式，以避免循環過程中電解液的耗盡；第三，不銹鋼和Si納米線之間良好的機械和電接觸消除了添加粘合劑和導電材料的需要。因此，電池的衰減可歸因?yàn)镾i容量的衰減。由于納米線浸泡在液體電解質中，Si納米線的鋰化從側面開始，形成核-殼結構，其中結晶Si是核，非晶LixSi是殼（圖1b-d）。同時，在第一次鋰化期間，SEI層也形成為Si納米線上的附加殼（圖1e）。在循環過程中，研究人員發現，Si納米線喪失了原始線狀均勻性，同時光滑表面開始粗糙化。此外，Si納米線變得多孔，并且孔徑和總體積隨著循環次數的增加而明顯增加（圖1f-i）。圖1實驗裝置、電池性能和結構演變研究發現，Si的結構演化伴隨著納米線上SEI的形成。研究人員利用低溫-STEM-HAADF成像和EDS斷層掃描表征了納米線在第1、36和100次循環后的Si和SEI層。在第一次循環之后，在Si上形成的SEI由氟(F)、氧(O)、碳(C)和微量磷(P)組成，并且在形態上具有約20 nm厚度的薄層（圖2a）。第36次循環后，雖然核殼結構仍然存在，但Si核變得更加多孔，表面粗糙（圖2b），這與原始Si清晰的表面和和第一次循環后Si的相對光滑表面形成鮮明對比。第100次循環后，Si和SEI不再具有核-殼結構；其混合在一起形成類似“李子-布丁”的混合結構（圖2c）。圖2冷凍電鏡成像和EDS斷層掃描揭示Si和SEI在循環過程中的結構和化學演化研究人員通過EDS層析成像進一步在三維上展示了Si和SEI層之間的空間相關性的這種演變（圖3）。對納米線3D化學成分的橫截面分段分析（圖4）表明，隨著循環的進行，SEI逐漸向Si內部生長，因此導致Si與SEI的混合結構。圖3 36次循環后Si-SEI復合材料三維結構和元素分布的Cryo-STEM-EDS層析成像圖4 3D Cryo-STEM-EDS的化學組成分析揭示Si和SEI層隨電池循環的空間相關演化。1）SEI逐漸向Si內部生長會直接導致容量損失：破壞了多孔核內的電子和鋰離子傳導路徑，增加了阻抗，并在恒定放電倍率和截止電壓下造成了容量損失。隨著化學機械效應對多孔Si核的分割以及空位的積累，SEI的向內生長可能會吞噬并絕緣Si疇，阻礙進一步的電化學反應。不均勻的電化學反應可加劇化學機械效應，驅動Si核的連續分割，從而促使SEI向內生長，造成死循環。2）SEI向Si內的生長促進了Si的氧化，降低了Si的容量。隨著電解質在循環過程中逐漸滲透到Si核中，脫鋰時硅表面上的懸空鍵可以與電解質中的氧結合，從而導致Si的逐漸氧化。圖 S13不同循環周期下的EELS分析為了進一步闡明SEI向Si內部生長的內在機制，研究人員發展了一個相場模型來模擬Si納米線在電化學循環下的形貌演變。該模型同時跟蹤了循環過程中鋰的插入和抽出、空位的形成和進一步凝聚成空穴以及通過滲流擴散通道形成SEI所引起的Si大變形。從完整的Si納米線（圖5a）開始，在第一個循環中插入Li會導致納米線外表面的大膨脹和SEI層的形成（圖5b）。在第一次脫Li過程中，Li空位的凝聚導致納米線中分布空穴的形核和長大（圖5c），很好的解釋了實驗觀察結果。在第二循環期間，電解液滲入這些空隙中，同時在空穴的內表面上形成SEI層（圖5d,e）。這些充滿液體電解液和SEI的空穴在進一步的鋰化過程中被保留，而由于鋰化引起的變形和質量流動，位于核內部且電解液無法接觸到的空消失（圖5f）。在隨后的脫Li循環中，新的空穴在前幾次循環中保存的空洞的附近成核，致密和擴大空穴，并將滲流通道進一步延伸到Si納米線中。延長的滲流通道促進了下一個Li離子循環中電解質的進一步侵入和SEI的形成。隨著這一過程的不斷重復，最終導致實驗觀察到的“李子-布丁”的形貌。圖5 鋰化/脫鋰循環中SEI向Si內生長的微觀結構模型總體而言，如果可以形成穩定或較強的SEI以防止電解液接觸Si，則可以緩解空位凝聚介導的SEI向Si內部生長的過程。對Si負極設計的啟示在材料設計方面，雖然多孔結構的Si可以緩解Si的粉碎化和負極的體積膨脹，但如果沒有合適的涂層來隔離Si與電解液的接觸，Si仍然會受到如上所述的衰減機制的影響。這種機制清晰地表明，用堅固的離子和電子導電材料包裹Si可以非常有效地減緩材料的容量衰減，并且已經在先前的的巧妙的材料設計概念得到了驗證，例如蛋黃殼結構、仿石榴結構、石墨烯和自修復聚合物外殼等。與石墨上相對穩定的SEI形成鮮明對比的是，Si上SEI的不穩定性表現為SEI向Si內部的生長和死Si的形成，其根源在于空穴的持續形成和液體電解液沿滲流孔道的循環滲透。研究工作揭示了鋰離子循環產生空位的關鍵作用，由于包括Li金屬在內的所有合金化型負極都普遍存在空洞形核和長大，再加上大的體積變化，所建立的SEI演化模型具有普遍性。從更廣泛的角度來看，易受結構惡化影響的活性材料，例如可能導致電解質滲透的正極顆粒聚集體，也都會經歷這樣的失效機制。而機理研究表明，抑制電解液滲透是鋰離子電池活性電極材料穩定循環和大容量保持的關鍵策略。He, Y., Jiang, L., Chen, T. et al. Progressive growth of the solid–electrolyte interphase towards the Si anode interior causes capacity fading. Nat. Nanotechnol. (2021).DOI：10.1038/s41565-021-00947-8https://www.nature.com/articles/s41565-021-00947-8
