流體在自然界無處不在，然而隨著其所處環境的特征長度變化，流體往往表現出截然不同的屬性。在多尺度上了解流體運動的潛在機制并對其精確控制不僅對物理、化學、生物和工程等交叉學科研究具有重要意義，對新型流體產品的應用研發也發揮著重要作用。
美國哈佛大學教授，美國科學院、美國工程院和美國藝術與科學院三院院士David A. Weitz 教授，長期從事流體領域有關研究，他是軟物質、微流控和生物化工前沿領域的國際頂尖專家，已發表學術期刊論文700余篇，其中在Science、Nature、Cell期刊論文30余篇，總被引次數達90000次，獲授權專利70余項。在全球創建了10余家高技術公司，致力于推動生物、材料和工程等前沿技術的產品轉化。
近日，浙江大學陳東研究員課題組與哈佛大學David A. Weitz教授課題組、中科院物理所葉方富研究員課題組合作在Materials Today Nano上發表綜述文章，重點關注從毫米到納米尺度上流體的流動特性，闡述多尺度上流體運動的共性和差異，總結了對應流體體系即毫流控、微流控和納流控器件的制備技術，并進一步介紹了毫流控、微流控和納流控體系在材料科學、藥物篩選、生物醫學研究和仿生傳感等領域應用，最后展望了毫流控、微流控和納流控體系的未來發展趨勢和面臨的挑戰與機遇。
第一作者：Li Chen
通訊作者：陳東（浙江大學），David A. Weitz（哈佛大學），葉方富（中科院物理所）
綜述背景
當流體的特征尺度不同時，流動特性往往會發生很大變化。在宏觀尺度上，流體內部易產生混沌無規的湍流；在微觀尺度上，流體流動則以層流為主，其流動特性可用連續性動力學理論進行預測；在納米尺度上，納米通道的特征尺度趨近于分子間相互作用力的力程，從而引發了許多獨特的流體現象。
基于流體在不同尺度上表現出的豐富特性，從毫米到納米尺度的毫流控、微流控和納流控流體體系應運而生，實現多尺度上流體運動的精準控制。得益于微納加工技術的發展和各種新型制備技術的誕生，目前流控器件的制備在分辨率、成本和高通量制造等方面得到極大改善。微型流控器件的主要構件，如通道、過濾器、閥門、攪拌器和泵浦等，可作為標準模塊集成到單個芯片上，精巧度和便攜性大大提高，也為流控器件的靈活設計和應用推廣提供了廣闊的空間。
綜述簡介
鑒于流控體系所展現的巨大潛力，浙江大學陳東研究員課題組與哈佛大學David A. Weitz教授課題組、中科院物理所葉方富研究員課題組合作，對從毫米到納米尺度的毫流控、微流控和納流控體系進行了系統全面的回顧，如圖1所示，主要涵蓋三個方面：i) 多尺度流控體系中流體的物理特性，包括不同尺度上流體的流動特征和起主導作用的相互作用力；ii) 流控器件的制備技術，包括針對毫流控和微流控的增材制造和非增材制造，針對納流控的自上而下和自下而上方法，以及總結各這些技術的特點等；iii) 流控器件在材料科學、藥物篩選、生物醫學研究和仿生傳感等領域應用。

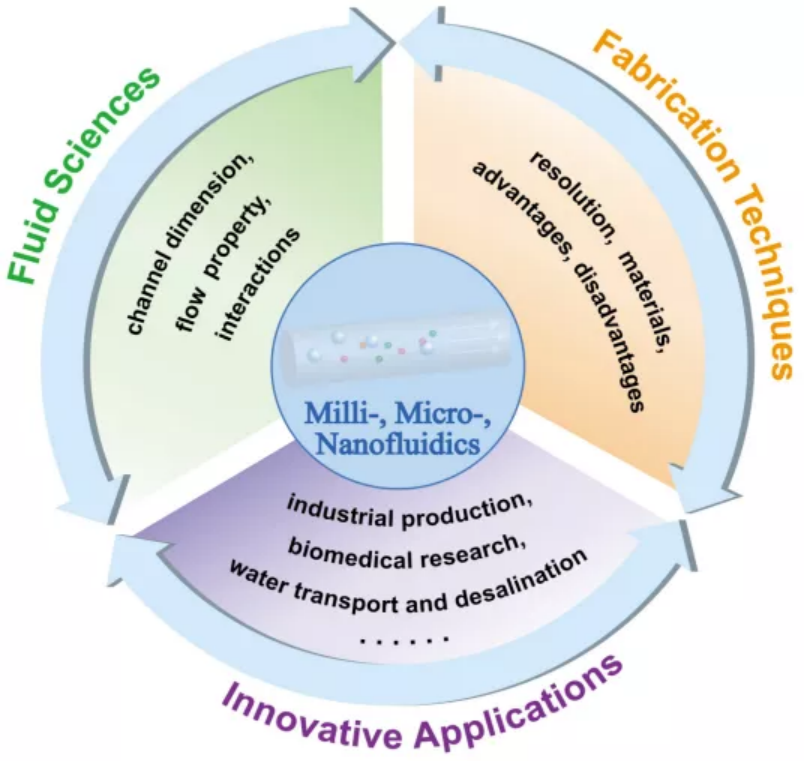

圖1. 綜述概述：流控體系中流體的物理特性，流控器件的制備技術和應用。
要點1：多尺度流控體系中流體的物理特性
顧名思義，毫流控、微流控和納流控分別指通道的特征長度處于1 mm-10 mm、100 nm-1 mm和<100 nm范圍的流體體系，如表1所示。一般情況下，水在毫流控、微流控和納米流控通道中流體本質上均處于層流狀態。在毫流控和微流控中，流體運動主要受到其內部的粘滯力和慣性力，界面上的界面張力和毛細作用力的影響。而在納米通道中，通道尺寸小于100 nm，由于與分子尺寸相當，分子間相互作用力如靜電力、范德華力、水合作用力和空間排斥力等則起到主導作用。了解通道中流體運動和受力情況，對流體的精確控制和流控器件的結構功能設計等具有至關重要的作用。

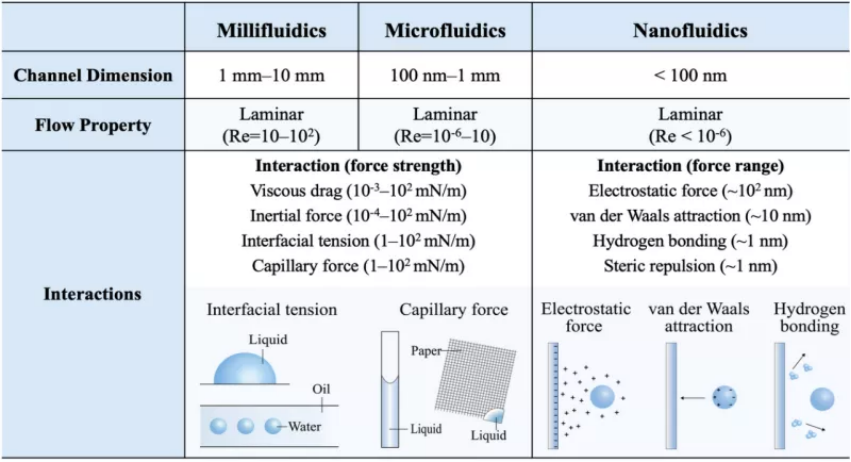

表1. 毫流控、微流控和納流控流體體系的特征通道尺度、流動特性和主要作用力。
要點2：流控器件的制備技術
由于各種新型制備技術的誕生使得微納加工工藝不斷發展，目前流控器件的制備在分辨率、成本和高通量制造等方面得到了很大的提升。根據器件的尺度不同，流控體系的制備技術也不盡相同，如針對毫流控和微流控器件制備方法主要分為增材和非增材制造技術，針對納米流控制備的主要為自上而下和自下而上方法等。表2概述了這些主要制備技術及其精度、適用材料、優點和局限等，其中具有代表性的方法如圖2所示。

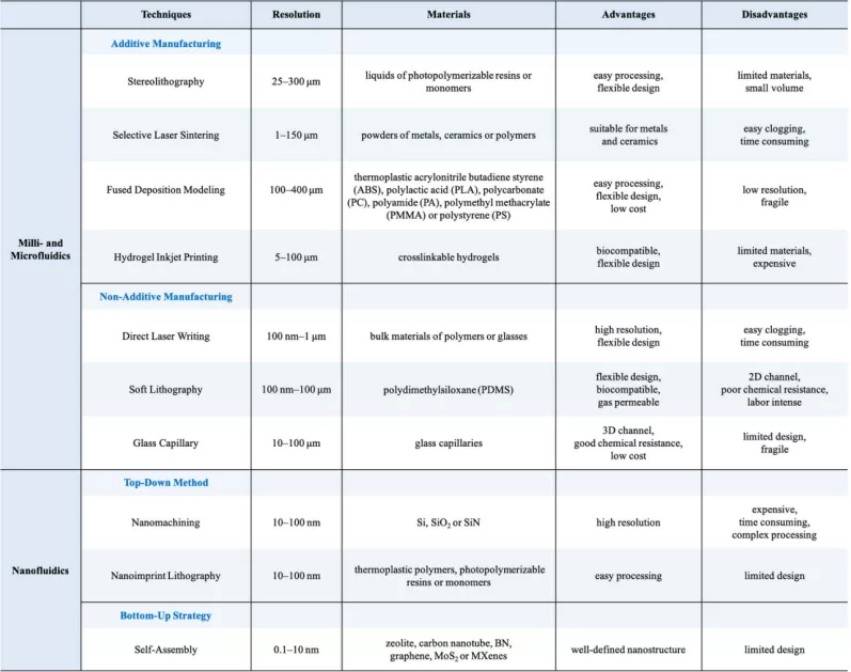

表2. 毫流控、微流控和納流控器件的制備技術總結。
當前，用于制造毫流控和微流控器件的技術有許多共同之處，可分為增材制造和非增材制造兩類。增材制造技術主要包括立體光刻(Stereolithography)、選擇性激光燒結(Selective Laser Sintering)、熔融沉積建模(Fused Deposition Modelling)和水凝膠噴墨打印(Hydrogel Inkjet Printing)等。增材制造中，流控器件可由計算機輔助設計(CAD) 預先數字化建模，然后程序化逐層打印，這為打印各種形貌結構器件賦予了高度的靈活性。同時，由于3D打印可對原材料進行最大程度利用，在工業上展現了巨大潛力。非增材制造技術，如激光直寫(Direct Laser Writing)、軟光刻(Soft Lithography)和玻璃毛細管(Glass Capillary)等，則可進一步提高流控器件的制造精度。對于納流控器件，傳統的微納加工技術利用自上而下的制造策略，可使用電子束光刻(EBL)或聚焦離子束(FIB)對硅基材料進行高精度刻蝕，但制作過程往往復雜且耗時，納米壓印光刻(Nanoimprint Lithography)等為其提供了一種低成本的選擇。此外，基于分子自組裝的自下而上策略也為納流控器件的制備提供了更多的空間。

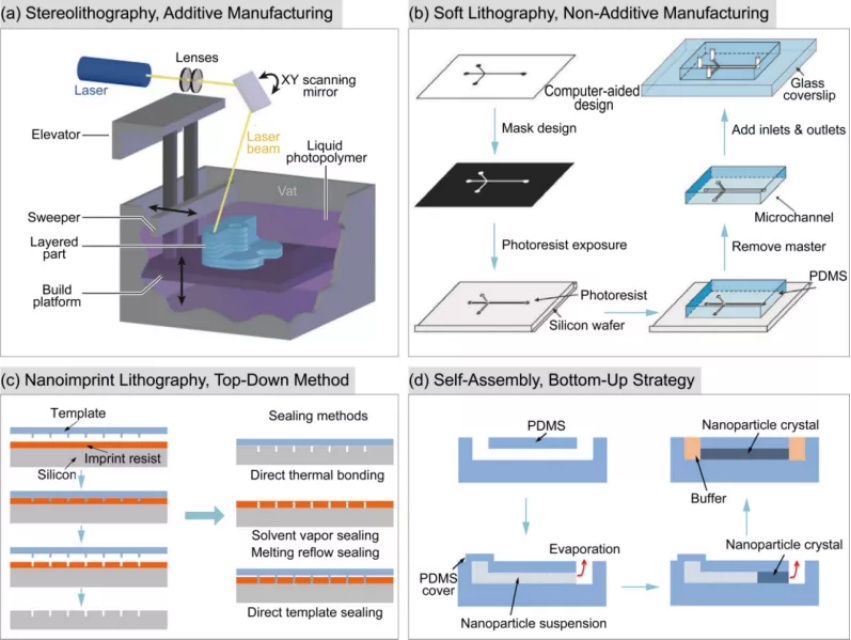

圖2. 具有代表性的流控器件制備技術。
要點3：毫流控、微流控和納流控器件的應用
由于毫流控、微流控和納流控通道中流體特性差異，它們的應用和發展也呈現出不同的趨勢。毫流控器件的毫米級通道對堵塞和污垢的敏感性較低，有助于工業規模化生產。如圖3所示，毫流控在合成效率和產品質量之間提供了良好的平衡，彌補了實驗室合成和工業生產之間的差距。通過連續式反應流或離散式液滴反應器，可實現通道內物質的實時檢測和參數優化，用于納米材料的優質制造和高通量藥物篩選等。當下，毫流控研究主要致力于將多通道投料、實時檢測、自動控制和高通量等生產特征整合，通過精細化通網絡結構設計，搭建多功能自反饋平臺，以滿足實際生產需求，實現產物的優質多樣性制造。

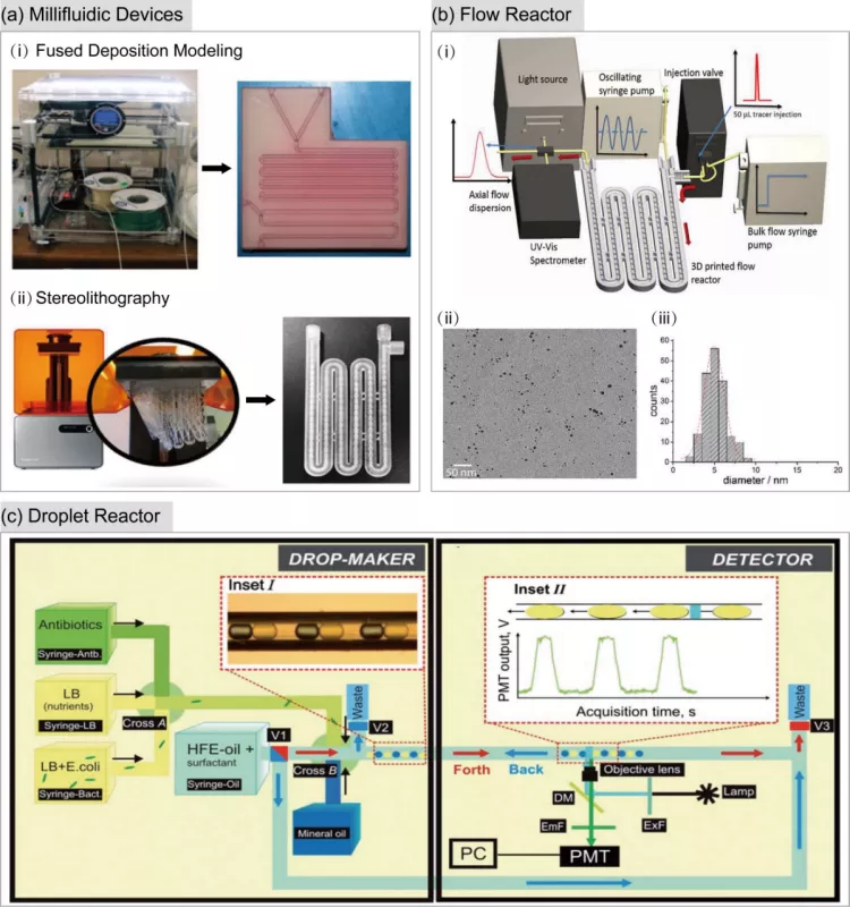

圖3. 具有代表性的毫米流控器件的應用。
微流控由于其優異的微米級流體操縱能力，已被廣泛應用于材料科學、化學、細胞生物學和醫學等多個學科。隨著技術的不斷發展，微流控器件為基礎科學、創新技術和新應用提供了廣闊的平臺。我們對微流控在流體混合、粒子分選、多級乳液制備、單細胞分析、器官芯片、即時檢測和光流控等應用進行簡要回顧，如圖4所示，以上代表性例子都高度體現了微流控系統對流體精確控制和模塊高度集成化的典型特征。由于層流占主導地位，微通道中兩相流體的混合主要由界面擴散決定，效率遠低于宏觀混沌湍流。目前提高流體混合速率的策略主要分為被動式和主動式。被動式混合是通過設計具有特定幾何形狀的流體通道，觸發局域混沌湍流以加速混合，如之字形、漩渦構型、分支結構和蜿蜒形。主動式混合則是在微流器件中引入外源驅動微混合器，如壓電混合器、電動混合器和磁力驅動混合器等。微流控器件作為“乳液設計器”可將不互溶液體混合，在液滴生成和構建多級乳液方面具有獨特優勢，可制備包括雙乳、三乳和四乳等體積和核液滴數量精準可調的多級乳液結構。另外，微通道每個液滴可作為單個細胞的理想容器，為單細胞分析提供強大平臺。通過引入介質電泳、磁力、光力和聲波等，還可以實現目標粒子或細胞的高效分選。當集成液滴生成、合并、混合、細胞孵育和觀測等多個模塊時，可用于細胞毒性等高通量篩查。通過進一步構建仿生器官微流芯片，還可還原人體內組織或器官的微結構和微環境，成功再現器官水平的代謝和免疫反應，用于臨床精準醫療。在日常生活中，微流控即時檢測(POCTs)裝置憑借其成本低廉、靈敏度高、便攜性強、檢測快速等優勢，廣泛應用于公共健康檢測，如HIV診斷、血液分析和血糖監測等。在當前冠狀病毒病COVID-19大流行的診斷，POCTs同樣發揮著重要的作用。

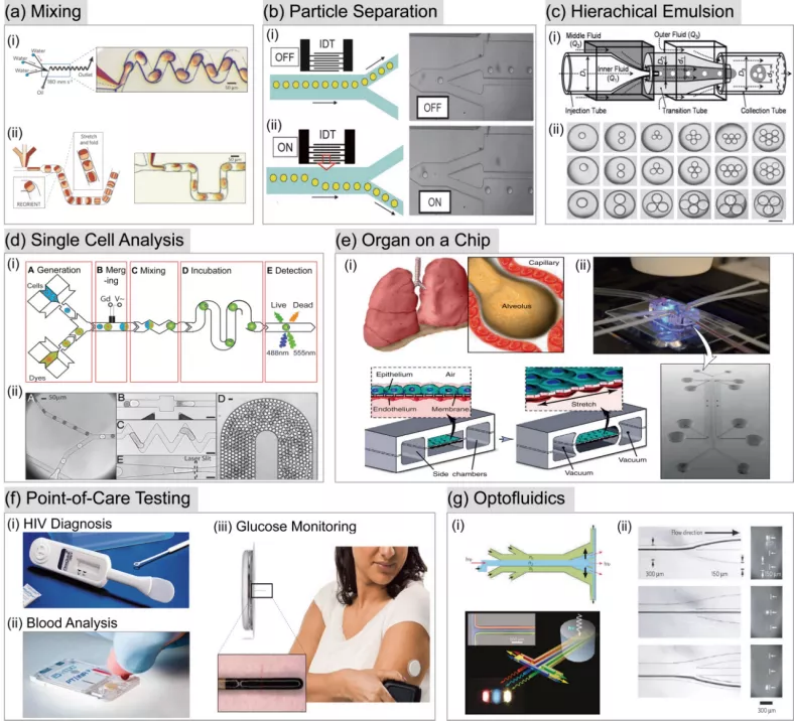

圖4. 具有代表性的微流控器件的應用。
納流控的快速發展得益于納米制造技術的發展和新型納米材料的發現，如碳納米管、氮化硼、石墨烯、MoS2和MXenes等。納流控處于納米特征尺度上，主要由分子間的作用力主導，這也賦予了它極具價值的應用前景，如海水淡化、能量收集、單分子分析和納米流體二極管和仿生神傳導經系統等，以及新奇豐富的微觀流體現象，如圖5所示。例如當水通過半徑為15 ~ 50 nm的碳納米管時，實測水流速率比連續動力學模型推算的預測值高出4 ~ 5個數量級，一個可能解釋是其無摩擦的通道表面導致了超快水傳輸現象的產生。然而，納米通道中超快水輸運等現象的潛在機制尚無定論，有待實驗和模擬的進一步揭示。

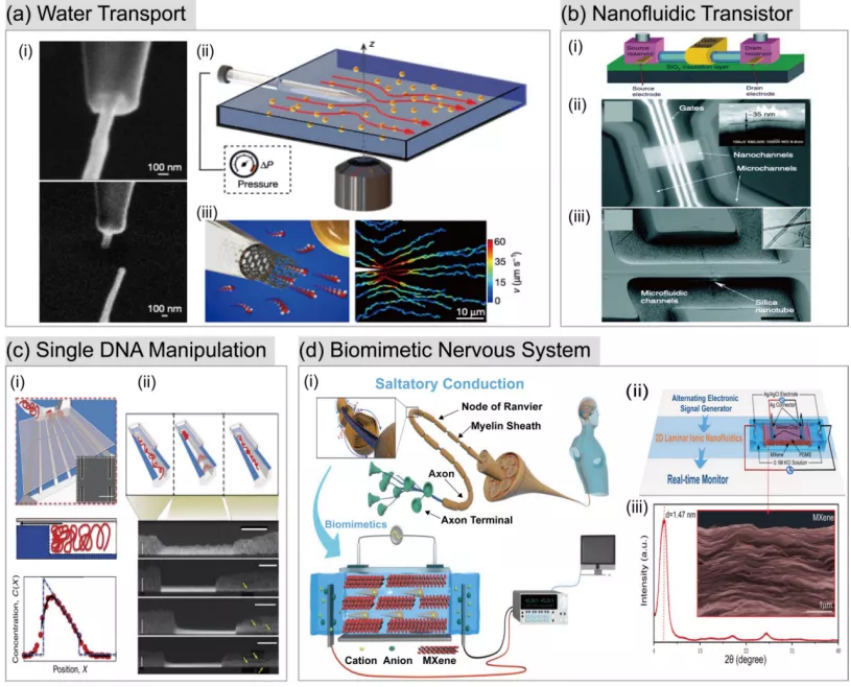

圖5. 具有代表性的納流控器件的應用。
總結與展望
本文綜述了毫流控、微流控和納流控流體體系，包括它們的流動特性、制備技術和多種應用。通道內流體的精確控制是這些流體體系的共同特征。由于長度尺度的不同，毫流控和微流控主要相互作用為粘性阻力、慣性力、界面張力和毛細力，而納流控則為靜電力、范德華力、水合力和空間斥力主導，這也賦予了毫流控、微流控和納流控流體體系不同的應用發展趨勢。
毫流控、微流控和納流控體系的研究跨越了學術研究到工業應用，并隨著時間的持續不斷發展。毫流控、微流控和納流控體系是多學科交叉研究的強大平臺，在未來的發展中將發揮越來越重要的作用。主要表現為：
i) 毫流控將更廣泛地應用于微反應等工業規模生產；
ii) 微流體技術將在人類健康醫療方面有更重要的應用；
iii) 納米流體領域將更多地關注與新型納米材料和新現象相關的基礎研究。
參考文獻

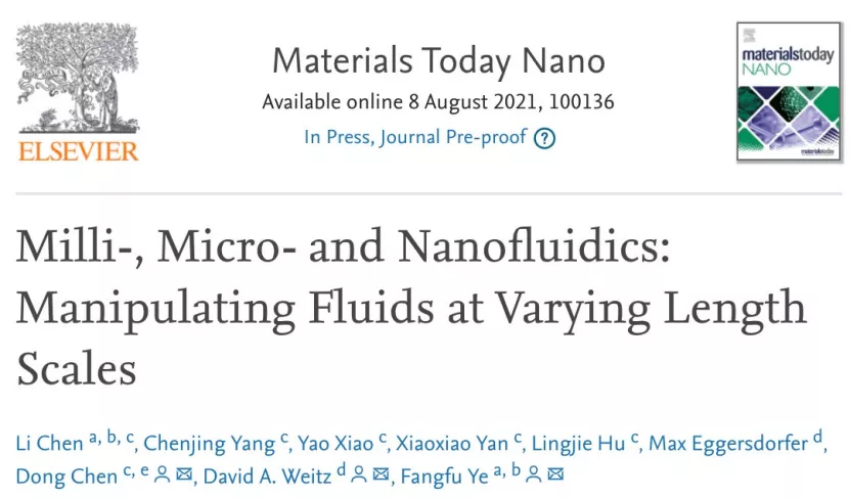

Li Chen, et al. Milli-, Micro- and Nanofluidics: Manipulating Fluids at Varying Length Scales. Materials Today Nano.
DOI: 10.1016/j.mtnano.2021.100136
https://www.sciencedirect.com/science/article/pii/S2588842021000286
