第一作者：Dongjun Jung，Chaehong Lim，Hyung Joon Shim
通訊作者：Dae-Hyeong Kim，Taeghwan Hyeon
通訊單位：韓國基礎科學研究所
電子皮膚是一組安裝在皮膚上的器件，具有與人體皮膚相當?shù)臋C(jī)械性能，已經成功應用于各種場景中，如生物醫學設備、人機界面以及虛擬或增強現實設備等。導電彈性納米復合材料被認為是作為電子皮膚元件的重要組成部分的一個可行候選材料。
盡管已經有這方面的研究報道，但納米復合材料仍然存在包括類金屬導電性、高拉伸性、超薄厚度和易圖案化等關鍵挑戰。通常，這些屬性之間需要得到權衡，同時實現這些特性極具挑戰性。
成果簡介
有鑒于此，韓國基礎科學研究所Dae-Hyeong Kim，Taeghwan Hyeon等人報道了提出了一種浮動組裝方法，成功制備出滿足上述要求的納米膜。該方法實現了納米材料在水-油界面處的緊密組裝，并將其部分嵌入到超薄彈性體膜中，可以將所施加的應變分布在彈性體膜中，從而即使在納米材料負載較高的情況下也能獲得高彈性。此外，該結構允許冷焊和雙層堆疊，從而產生高導電性。即使在使用光刻技術進行高分辨率圖案化之后，這些特性也會被保留。而利用圖案化納米膜可以制作多功能皮膚傳感器陣列。本文共有三位第一作者，均為韓國IBS研究所的在讀博士研究生。
要點1. 高導電性和可拉伸納米膜的制備
整個制備包括三個步驟：將納米復合溶液滴在去離子水中，加入表面活性劑，以及干燥溶劑。納米復合材料溶液由納米材料、溶于水不相容溶劑的彈性體和乙醇組成。
研究人員展示了一個在甲苯中使用銀納米線（Ag-NWs）和聚(苯乙烯-乙烯-丁烯-苯乙烯)（SEBS）（彈性體）的典型案例。首先將納米復合材料溶液注入水中（圖1A），當溶液液滴接觸水面時，溶液發生分離：可溶于水的乙醇溶解于水中，而不溶于水的SEBS和甲苯留在水中。這在水(包括乙醇)和甲苯(包括SEBS)之間形成了界面。帶有兩親性配體（如聚乙烯吡咯烷酮（PVP））的NWs在界面處沉淀，通過降低水-乙醇和甲苯-SEBS之間的界面能來穩定體系。乙醇在液滴附近形成圓形表面張力梯度。這種梯度引起了從中心到邊界的Marangoni流，從而拖曳著包括甲苯、SEBS和NWs在內的浮體。隨著乙醇的擴散，這一邊界也在擴大。這樣質量就會移動直到它到達先前轉移的質量然后合并（圖1B）。隨著持續的溶液注入，組裝的質量從容器的邊緣累積到中心，最終覆蓋整個水面。在這個階段，水上的NWs還沒有完全覆蓋（圖1C）。因此，在中心（圖1D）加入幾滴表面活性劑，這將質量向外推（圖1E），以更緊密地包裹NWs。在室溫下，溶劑在5分鐘內蒸發，部分嵌在超薄彈性體膜中的由組裝好的納米顆粒組成的彈性導電納米膜則留在水中（圖1F）。
該方法具有可擴展性，可以制備出大尺寸的納米薄膜，其厚度和結構都是均勻的。此外，納米膜可以轉移到各種襯底上，例如晶片、塑料襯底、甚至彈性襯底，以便進一步加工。

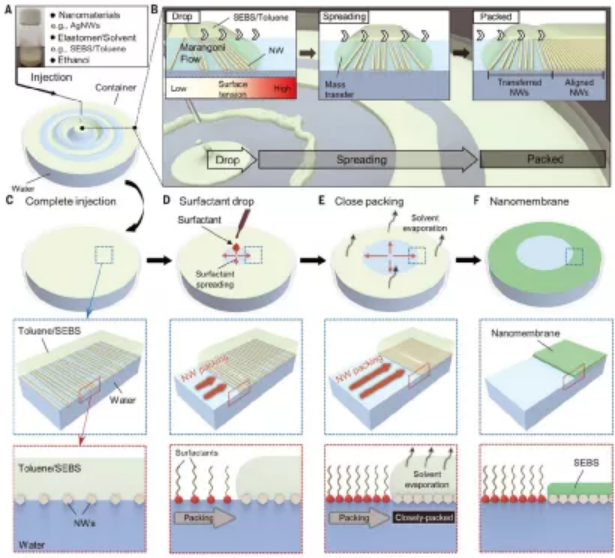

圖1用浮動組裝法制造高導電和可拉伸納米膜
要點2. 納米膜的結構和機械特性
納米膜的性能歸因于其源自NWs在水和油溶劑之間的界面上的單層組裝的橫截面結構。一半的NWs由彈性體膜固定，彈性體膜的橫截面結構類似于嵌入牙齦中的牙齒（圖2, A到C）。納米膜的厚度約為250 nm，由直徑約140 nm的納米顆粒單層和厚度約110 nm的彈性體層組成。在NW之間的高度為60 nm的周期性彈性體楔支撐該結構，此外納米膜厚度取決于由納米復合材料溶液中彈性體的量控制的彈性體厚度。
與典型納米復合材料的剛性金屬填料完全嵌入彈性體基體中，在機械變形下填料和彈性體之間的界面上顯示出高水平應力不同，這種膠狀彈性體結構有效地分散了誘導應變，在相同的機械變形下，部分嵌入NWs的膠狀結構在界面處則顯示出小得多的應力（圖2, D到I）。即使NWs的重量分?jǐn)?shù)很高（>80 wt%），也能獲得出色的彈性。最大伸長率為540%（圖2,E到G），幾乎與裸彈性體膜的伸長率（570%）相當。由NWs之間的彈性體（即楔形區域）消散了施加的應變，從而使NWs和彈性體之間界面處的誘導應變最小化，導致納米膜的大伸長。

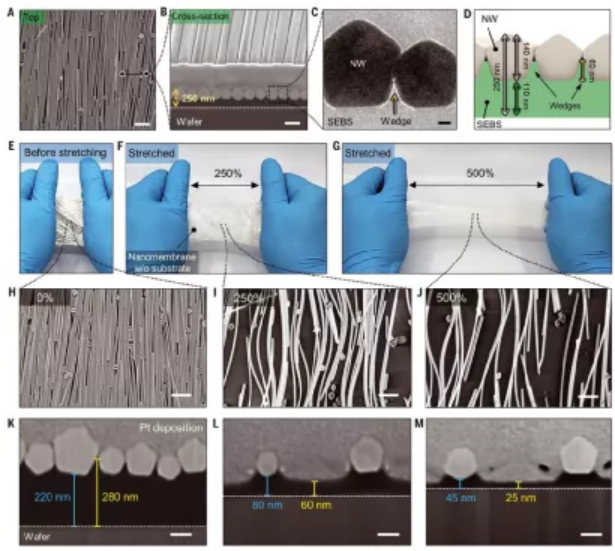

圖2 納米膜的結構和機械特性
要點3. 圖案化納米膜的電性能
研究人員使用光刻法對這種齒狀NW結構的NWs進行高分辨率圖案化（圖3A）。由于NWs部分暴露于彈性體中，因此其蝕刻很容易（圖3B），所需圖案內的NW受光刻膠保護，圖案外的NW可蝕刻。研究人員制造出各種圖案，并且整個圖案具有可拉伸性。此外，緊湊組裝的NW確保了即使在高分辨率圖案化之后NW之間的連通性。通過對部分暴露的NWs進行冷焊，進一步加強了NWs之間的接觸。TEM圖像（圖3C）顯示，由于NWs的表面被PVP配體覆蓋，NW之間略有分離。用鹽水，如氯化鈉溶液，可將PVP從NW表面除去。
隨后，水分蒸發過程中產生的毛細管力導致了NWs的冷焊，使得NW之間更加牢固，極大地提高了傳導性（圖3E）。平行或垂直于NWs的方向的電導率分別為103100和32900 S/cm。整個納米膜在平行方向上保持高達200%的應變，在垂直方向上保持高達1000%的導電性（圖3F）。此外，研究發現，在沒有冷焊的情況下，NW在拉伸狀態下發生斷裂。而通過冷焊連接的NWs在拉伸下仍保持連接。
研究發現，通過堆疊兩個納米膜層，可以使導電性最大化（圖3，G到I），或者改善導電性的不對稱性（圖3, J到L）。當兩個納米膜堆疊在一起，使NW彼此對準時（圖3G），最大電導率達到165700 S/cm（圖3H）。層疊的納米膜在平行方向上保持高達~400%的應變，在垂直方向上保持超過1000%的導電性（圖3I）。此外，當兩個納米膜堆疊在一起時，NW 彼此垂直（圖 3J），無論測量方向如何，電導率都可以超過100000 S/cm（圖 3K））。此外，無論拉伸方向如何，堆疊的納米膜即使在 1000% 應變下仍保持導電性（圖 3L）。

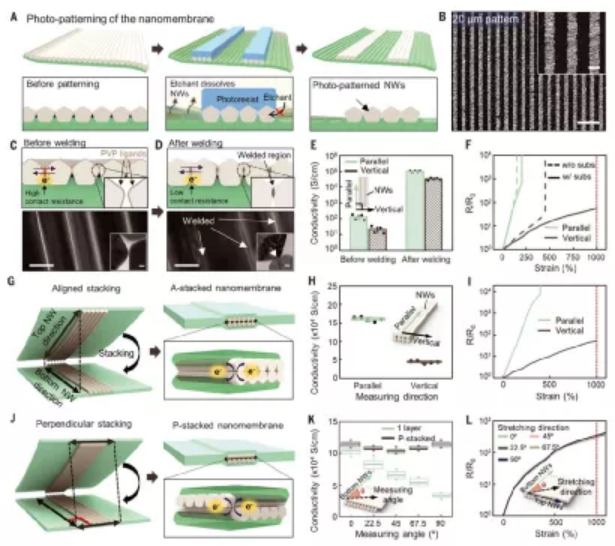

圖3 圖案化納米膜在冷焊和堆疊后的電性能
要點4. 納米膜制造的通用性及應用
利用這種制造方法，研究人員獲得了其他金屬納米材料（例如 Ag-Au NWs、Ag NPs 和 Au NPs）的納米膜（圖 S10A）。具有 Ag-Au NWs 的納米膜表現出與 Ag NW s相似的性質和性能。同時，具有Ag NPs或Au NPs的納米膜與具有NWs的納米膜具有不同的特征，例如對稱電導、較低的電導率和對外部應變的更高敏感性。在循環拉伸試驗后，用 Ag NWs、Ag-Au 核殼 NWs、Ag NPs 和 Au NPs 制造的納米膜仍然表現出穩定的導電性能（圖 S11）。此外，納米膜可以使用其他彈性體如 TPU 和 SIS 來制造（圖 S10B）。

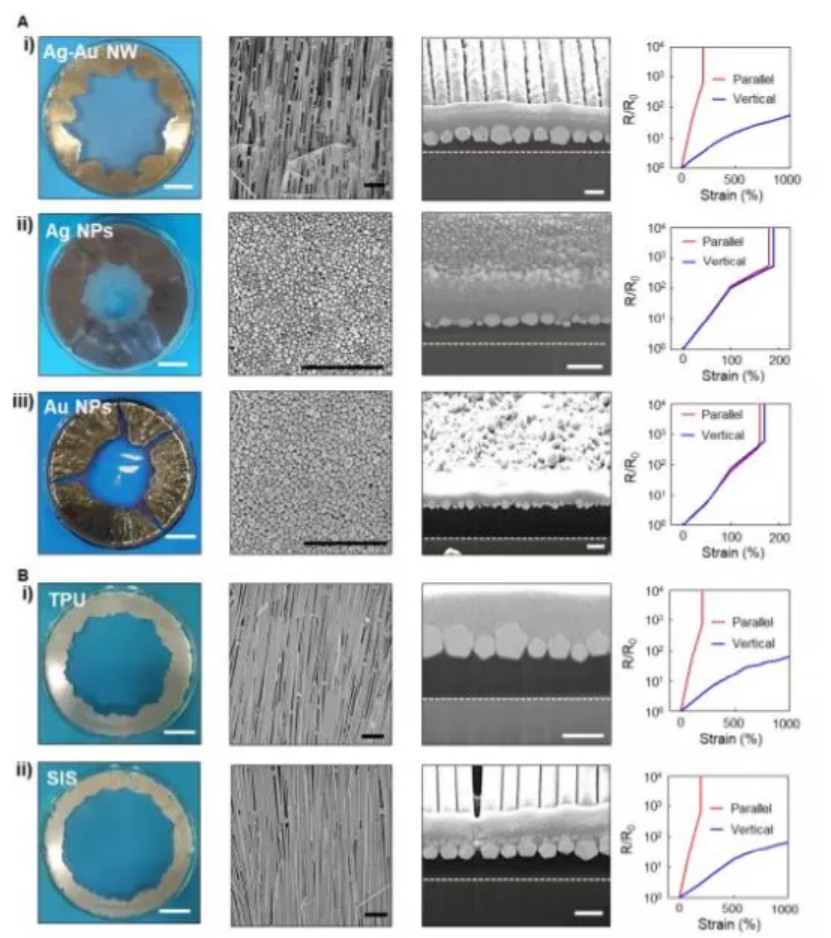

圖S10 由各種金屬納米材料或彈性體制成的納米膜
通過集成多層圖案化納米膜，這種光圖案納米膜可應用于從簡單的皮膚貼裝電極到由電生理、溫度、應變和濕度傳感器組成的多功能貼裝傳感器陣列等在內的電子皮膚器件，每個傳感器陣列通過垂直連接到互連，并在人體皮膚上得到良好的運行。

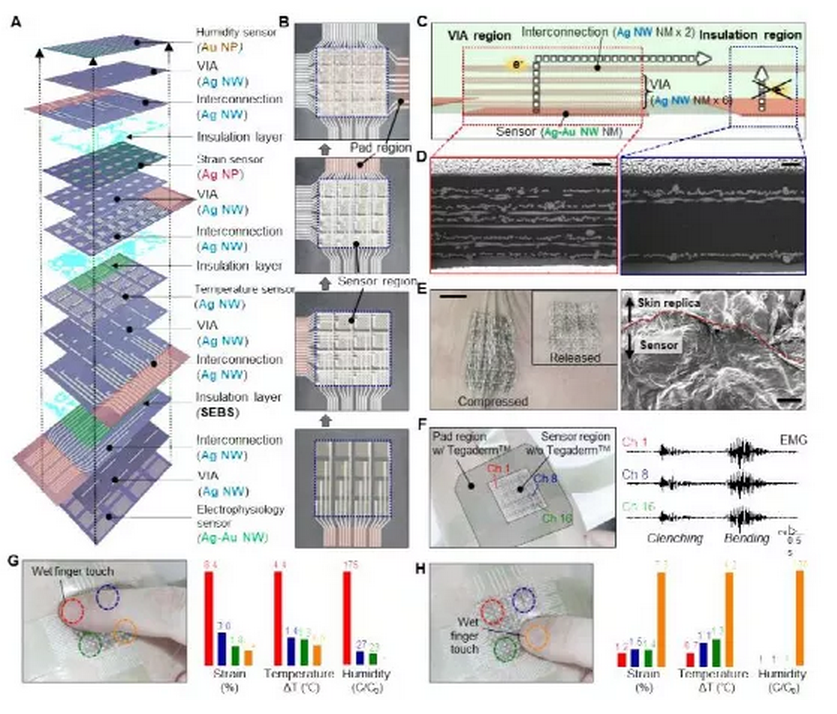

圖S13 基于圖案化納米膜的多功能電子皮膚貼裝傳感器陣列
小結
1）提出了一種制備高導電性、彈性和超薄納米膜的方法。
2）納米膜結構實現了優異的材料性能。光刻可用于高分辨率的圖案化和堆疊，而冷焊則可增強納米膜的性能。
3）這種圖案化納米膜可用于制作出多功能皮膚貼裝傳感器陣列。
參考文獻：

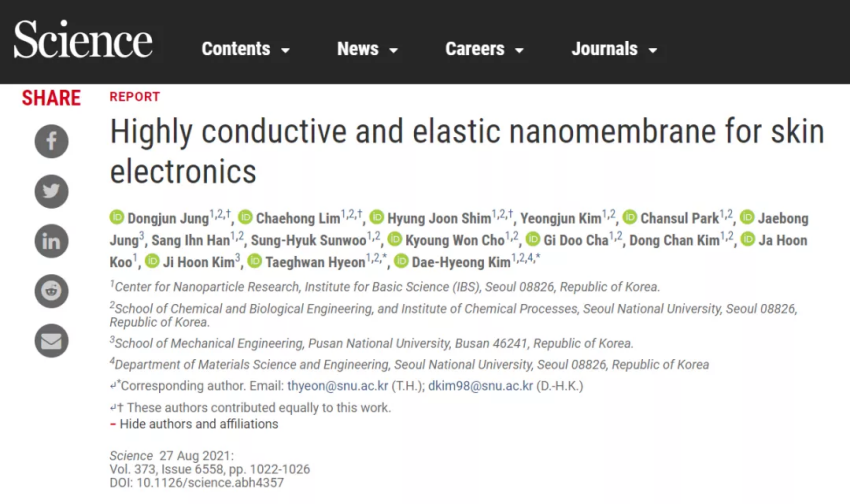

Dongjun Jung, et al, Highly conductive and elastic nanomembrane for skin electronics, Science, 2021
DOI: 10.1126/science.abh4357
https://science.sciencemag.org/content/373/6558/1022
