第一作者：鄒逸超
第一單位：中山大學
通訊作者：Sarah J. Haigh, Marcelo Lozada-hidalgo
通訊單位：曼徹斯特大學
研究背景
粘土和云母是由鋁硅酸鹽層組成的礦物，其中陽離子吸附在基面表面，并駐留在層間空間。當材料暴露在電解質中時，活性陽離子（通常是K+和Mg2+）可以通過離子交換過程與其他陽離子進行交換。晶體相對容易沿著基面剝離，從而產生高深寬比的二維薄片。
最近的研究表明，在二維云母中用天然陽離子交換質子可以產生高導電性質子傳輸膜。此外，剝離的二維（2D）粘土或云母晶體也可以通過類似于氧化石墨烯的制造方法重新堆疊以生產層壓膜和復合材料。重新堆疊的微晶之間的空間構成通道，其尺寸之一與普通電解質中的德拜長度相當或更窄。水和離子通過這些通道的傳輸嚴重依賴于晶體表面電荷。
因此，可以利用粘土和云母的離子交換特性來影響通道中的現象，例如滲透發電、離子選擇性傳輸或溶劑過濾。然而，離子交換過程本身在很大程度上仍未在少層晶體中得到進一步的探索。
成果簡介
基于此，英國曼徹斯特大學Sarah J. Haigh，Marcelo Lozada-Hidalgo，中山大學鄒逸超副教授報道了利用原子分辨掃描透射電子顯微鏡（STEM）來研究離子交換的動力學，并揭示原子薄和重堆積的粘土和云母中的單個離子結合位點。研究發現，二維礦物層間的Cs+離子擴散系數比大塊晶體大104倍，接近其在自由水中的值。而不存在交換的樣品在重堆積界面上表現出快速交換，交換的離子以島狀排列，其尺寸由莫爾超晶格控制。快速的離子擴散是二維礦物和重堆積材料中較弱的層間結合力所導致的層間增強膨脹所致。
要點1 離子交換的STEM成像
為了表征銫（Cs）離子交換過程，研究人員結合截面（cross-sectional）（圖1a，c，e）和平面（plan-view）STEM成像（圖1b，d，f）獲得了三維晶格圖像。為得到截面成像，晶體被機械剝離到氧化的硅襯底上，并浸入三氧化二硅電解質(0.1 M水溶液)中一秒鐘到幾個月的時間，以進行離子交換。對于平面圖樣品，，將機械剝離的單（1L）、雙（2L）和三層（3L）晶體轉移到SiNx透射電子顯微鏡(TEM)網格中的孔上，并浸入CsNO3電解質中。
研究人員分別觀察了天然，扭曲樣品的層間中以及在晶體基面上的Cs離子交換過程。對于每一部分中，研究人員利用了三種晶體（白云母、黑云母和蛭石）中的一種晶體的晶體化學差異和相關的離子交換行為，并確保獲得最高質量的圖像（表S2）。
要點2 二維蛭石層間的離子交換
Cs+離子交換的二維蛭石的ADF-STEM圖像（圖1）顯示，在雙層和三層截面樣品中，Cs+離子在鋁硅酸鹽層之間分別顯示為一排和兩排亮點（圖1 c,e）,而平面成像則解決了離子的橫向分布（圖1 d,f），研究發現，在三層樣品中，兩個Cs+平面的排列呈現為由兩個準六邊形Cs+晶格疊加而成的線性圖案（圖f）。這些結果表明，離子交換后Cs+在晶體中分布均勻，平面成像中Cs+離子排列方式呈近六方對稱性，真空下穩態配位為Al–Si–O六角環的中心（中心Cs+晶格常數為5.3?）。

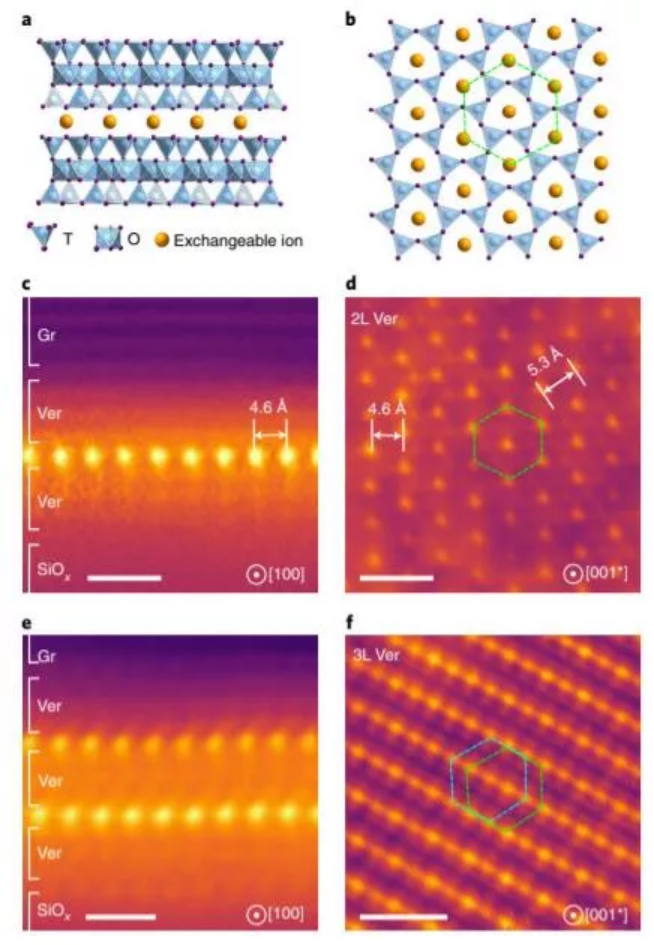

圖1 雙層及三層蛭石層間交換離子位置的原子結構及ADF-STEM表征
為了表征Cs+離子滲透到蛭石層間的速度，研究人員對厚度在2至70層范圍內的> 30個樣品進行了成像，這些樣品經過了不同時間長度的CsNO3溶液處理。截面圖像揭示了Cs+進入晶體的穿透距離（?P）（圖2），通過測量各原子層離子穿透距離（?P）進而估算出層間離子擴散速率D = < ?P2 >/2t。對于5L蛭石，Cs+層間擴散速率 D5L-Ver約為0.15 μm2 s-1（圖2b）。按照這種方法，對厚度為2-70層的蛭石中的Cs+離子擴散進行了系統的研究。
結果顯示，2L樣品僅在一秒鐘的CsNO3溶液處理后，就顯示出約15 μm的大穿透距離的離子交換（圖2c）。這種異常快速的交換使得Cs+在雙層蛭石中的擴散常數約為102 μm2 s-1，僅比Cs+在水中的擴散系數低約10倍。對不同晶體厚度的重復實驗結果表明，D隨晶體厚度呈指數下降，對于所有厚度大于約10層的樣品，達到了體蛭石晶體中Cs+擴散值（DBulk-Ver=(7 ± 3)×10-3 μm2 s-1 (圖2 a,d)）。

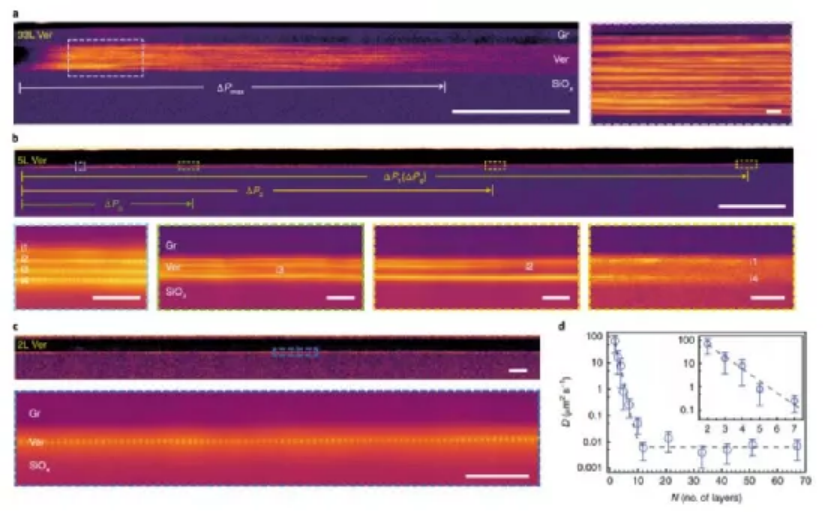

圖2 不同層數（N）的蛭石中Cs+離子擴散速率（D）的測量。
為了揭示反應機理，研究人員使用原子力顯微鏡測量了樣品在液體環境（0.1 M NaCl溶液）中的膨脹率。結果顯示，雙層蛭石的具有最大的層間膨脹 (~5 nm)，并且隨著層數的增加而迅速衰減，使得N≥7層的層間膨脹達到一個穩定值。強烈的厚度依賴性膨脹行為對應了相應的擴散率數據。
從理論上講，蛭石層間的膨脹取決于鋁硅酸鹽層之間的短程庫侖斥力和長程范德華引力之間的平衡。長程相互作用取決于晶體中的層數，所以這個力隨著N的減小而減小。這導致在原子薄樣品中，層之間的吸引力較小，層間可膨脹性較大，因此離子擴散率較快。
要點3 扭曲黑云母中的Cs+離子超晶格
由二維晶體組成的層狀材料包含很大比例的“重堆疊”的界面，其中兩個相鄰的鋁硅酸鹽平面的晶格彼此錯位或“扭曲”（圖3 a,b）。在扭曲黑云母層狀鋁硅酸鹽礦物界面內，交換的Cs+離子在原子分辨率下具有獨特的排列，Cs+交換的黑云母由兩個單層晶體重堆疊而成，伴有一個小的扭轉角（θ，θ≈9.5 °和2.6 °）（圖3 c,d）。
研究發現，在這些扭曲的雙層之間的界面上交換的Cs+離子（圖3e-h中所示的亮點）以與排列的雙層樣品相同的面內離子間距（5.3?）進行排列。同時， Cs+離子擴散形成島狀二維銫離子。而在這些島之外，很少觀察到Cs+。這種行為是Cs+離子與莫爾超晶格相互作用的結果。
在原始的雙層云母（圖1b）中，頂部和底部的Al-Si-O六角環是對齊的（AA堆積），導致周期性的能量有利的六邊形中心位置陣列，這些中心位置容納層間陽離子。而在扭曲黑云母中，莫爾超晶胞包含多種堆積序列，包括高對稱性的AA和AB，以及低對稱性的橋位（圖3 a,b）。Cs+島與AA堆積區排列在一起，相當于存在于完美黑云母中的區域。

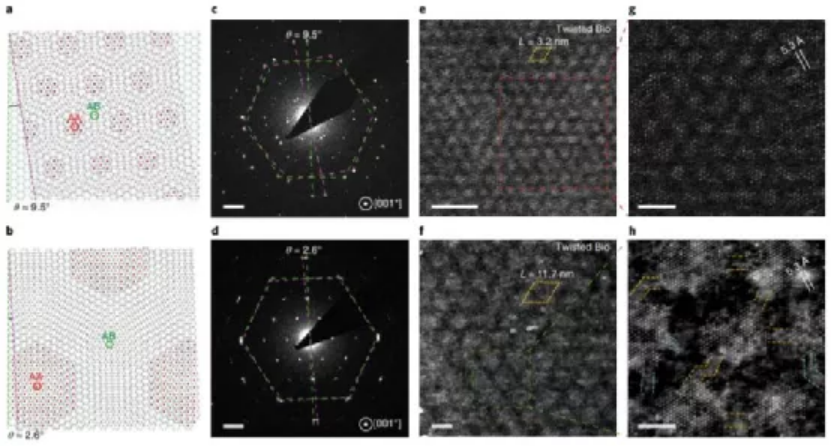

圖3 扭曲黑云母雙層中的層間Cs+島
要點4 白云母基面上的離子交換
白云母作為最佳表面離子研究樣品，沒有可測量的層間離子交換，即使是在經過數月電解液處理后的少層樣品。當樣品封裝在石墨和SiOx之間時，截面ADF-STEM可以表征表面離子的平面外距離。通過對比較天然和離子交換材料，發現Cs+離子的面外間距比活性K+離子大約1 ?（圖4 a,b）。
基于ADF圖像中的可見的亮點，表面Cs離子形成準六角晶格（圖4f）。ADF-和ABF-STEM圖像的關聯表明，K+和Cs+離子被吸附在這些環內的不同位置上，在本樣品中，它們被吸附在相反的表面上。K+離子吸附在頂表面（T1）上的六角環（I型位置）的中心；而從統計上看，Cs+離子絕大多數吸附在六角環的頂點上（T2上的II型位置，圖4 c,d）。

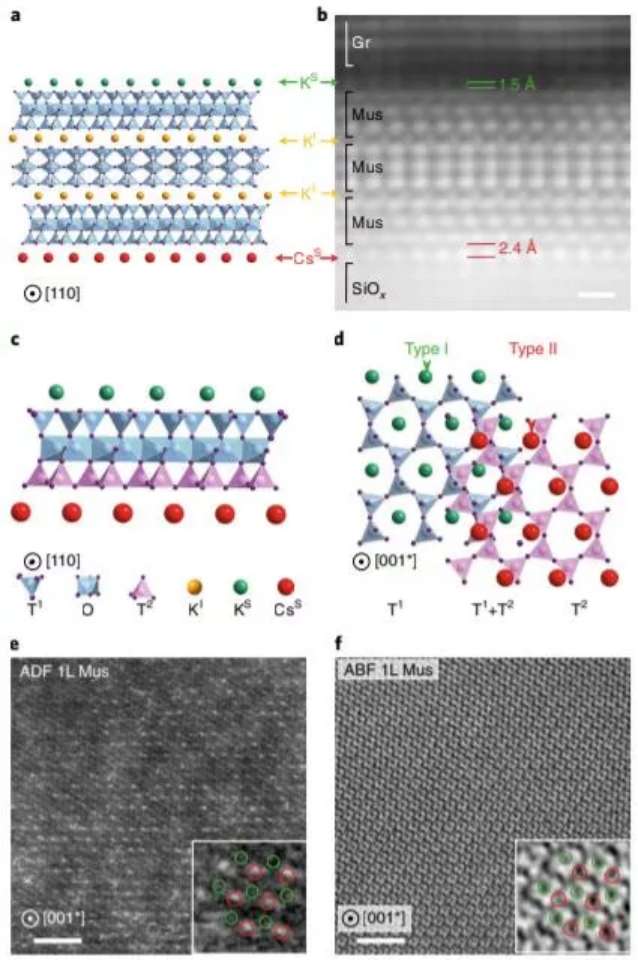

圖4 陽離子在少層白云母表面上的吸附及表征
小結
這項研究為二維云母及黏土中表面離子吸附、層間離子擴散行為提供了原子尺度機理理解，對于優化特定應用的粘土膜設計以及理解重金屬離子在受污染土地中的有限擴散具有重要意義。此外，突出了透射電子顯微在捕捉二維材料中層間離子運輸反應“‘快照”應用的可行性。鑒于人們對二維金屬電子和光學性質以及扭曲二維材料異質結構的廣泛研究興趣，這項研究為制造云母封裝的二維金屬離子超晶格提供了機會。
參考文獻：
Zou, YC., Mogg, L., Clark, N. et al. Ion exchange in atomically thin clays and micas. Nat. Mater. (2021)
DOI：10.1038/s41563-021-01072-6
https://doi.org/10.1038/s41563-021-01072-6
