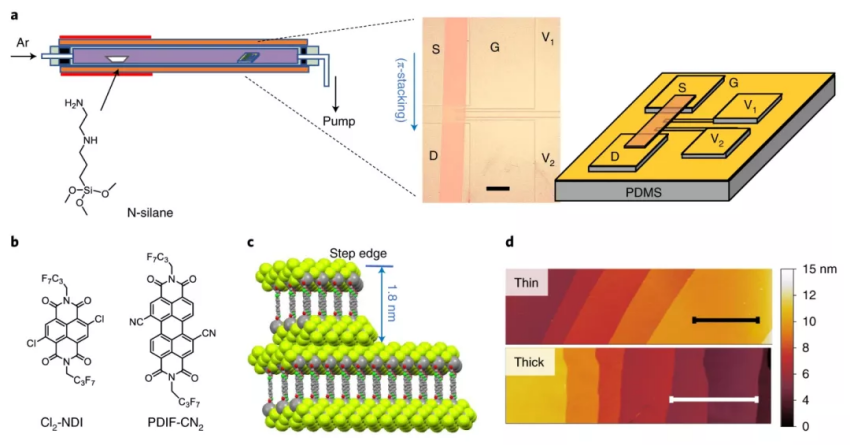

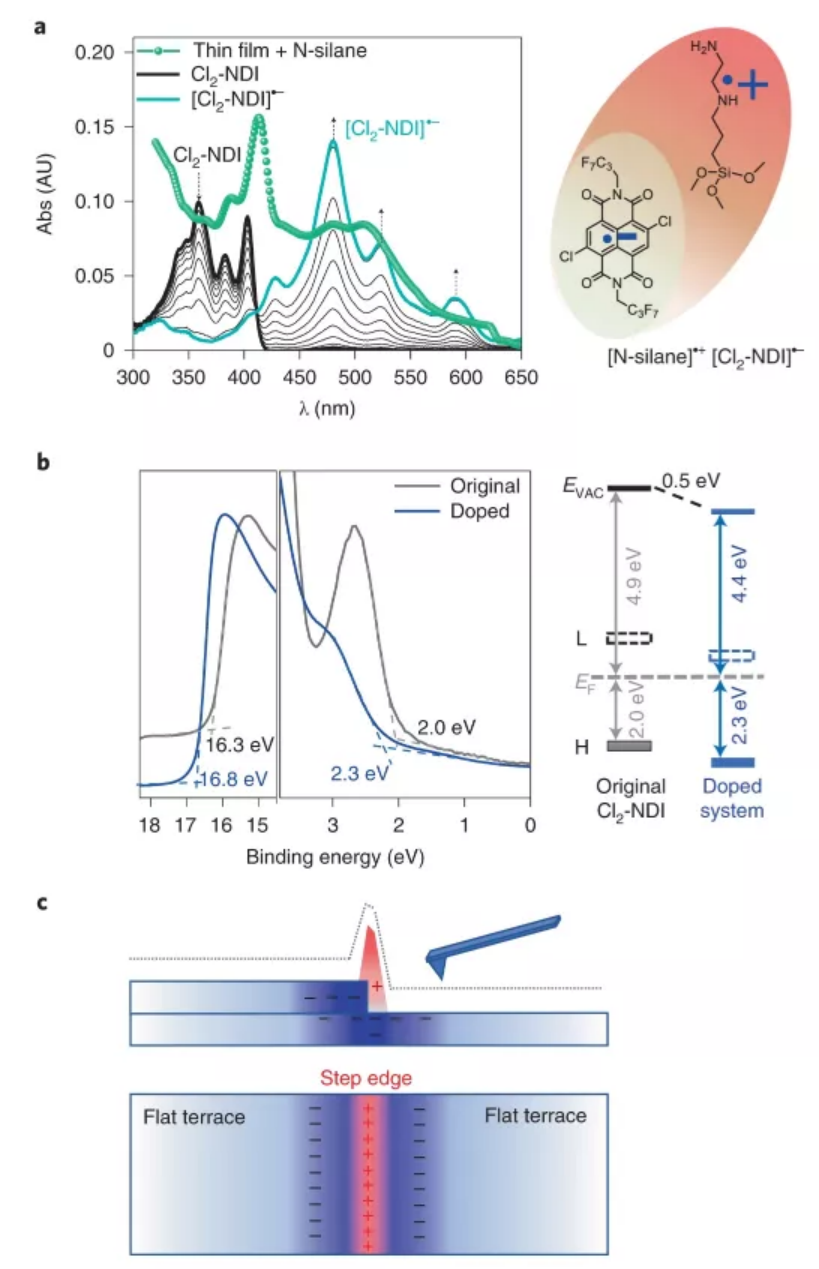

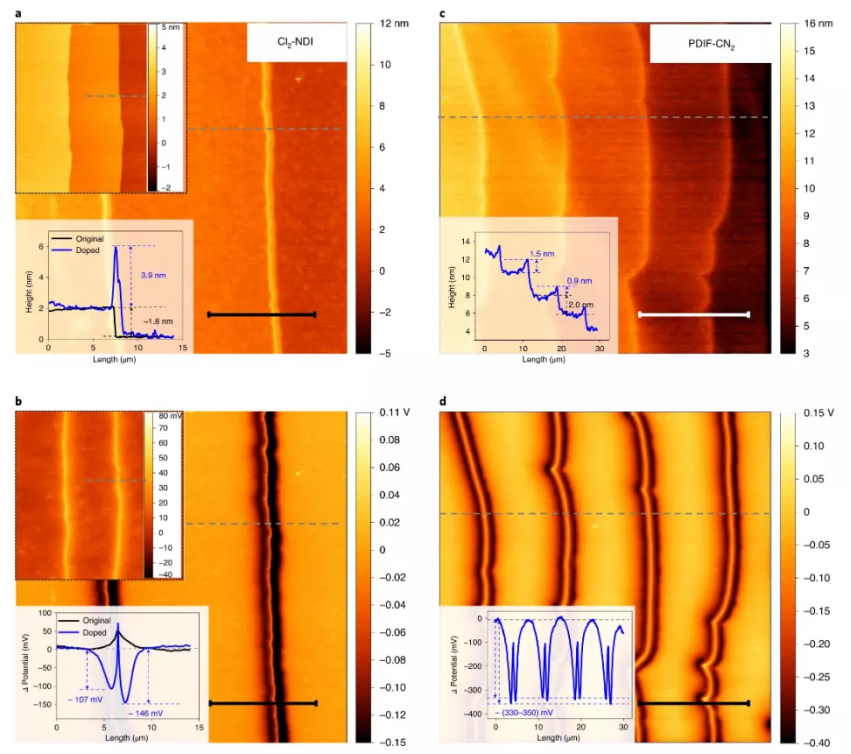

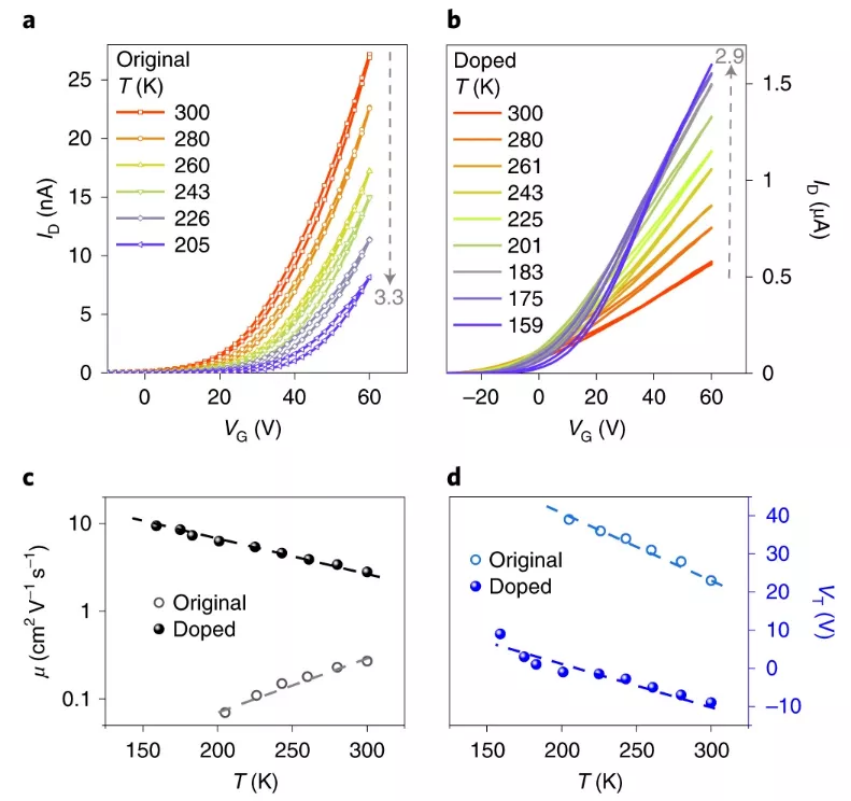

通訊作者：何濤，C. Daniel Frisbie通訊單位：明尼蘇達大學，山東大學化學摻雜在有機半導體材料的科學研究和應用中起著核心作用。通過化學摻雜，π共軛分子晶體和薄膜可以實現高度導電性，甚至金屬化，這一發現激起了全世界對這些材料的興趣，并標志著有機電子領域的一個關鍵轉折點。目前，有機半導體薄膜的p型和n型摻雜在工業上被廣泛用來降低有機發光二極管顯示器的工作電壓。盡管如此，人們對于化學摻雜有機半導體中的許多結構和電子方面仍然知之甚少，特別是對于單晶或多晶體系，在這些體系中，強烈的各向異性分子間相互作用、晶體缺陷和微觀結構可能是決定摻雜機制和電離效率的決定性因素。有鑒于此，山東大學何濤教授，美國明尼蘇達大學C Daniel Frisbie教授報道了兩種基準有機半導體單晶獨特的、特定位置的n型表面摻雜機制，這種機制大大改善了電子傳輸，并揭示了摻雜誘導形成的空間電荷。表面精準摻雜位于晶體臺階邊緣（已知的電子陷阱），有效鈍化了陷阱并釋放被困的電子。其結果對電子傳輸具有深遠的影響，場效應電子遷移率增加了十倍之多，其溫度相關行為從熱激活轉變?yōu)閹?/span>。因此，特定位置摻雜是提高有機電子材料性能的一種有效的新策略。進一步的，研究人員通過掃描開爾文探針顯微鏡（SKPM）觀察到沿著臺階邊緣的摻雜誘導所形成的的電子云氣氛。值得一提的是，該研究被Nature Materials選為亮點論文專門評述。圖1 N-硅烷蒸氣對Cl2-NDI和PDIF-CN2單晶的化學摻雜要點1. 有機半導體的化學摻雜研究人員采用Cl2-NDI和PDIF-CN2兩種在場效應晶體管（FETs）中具有出色n-溝道性能的有機半導體晶體材料（圖1b）。將兩種晶體的(001)面暴露在N-硅烷蒸氣中，（(3-(2-aminoethylamino)propyl)trimethoxysilane，圖1a），并在FET測量中觀察到明顯的n型摻雜。研究人員通過物理氣相輸運生長了厚度從1到50 μm的Cl2-NDI和PdIF-CN2板條狀晶體，并將這些晶體層壓在鍍金的聚二甲基硅氧烷（PDMS）基底上，制成了四端“氣隙”FETs（圖1a）。在這些FETs中，凹進的柵極和晶面之間的空隙（通常是空氣或真空）形成柵電介質，這種器件的優點是柵極半導體表面是原始的。隨后，使用示意圖（圖1a）所示的石英熱壁裝置將FET暴露在N-硅烷蒸氣中，從而完成了相同晶體的摻雜。然后在真空下測量了每一次成品晶體FETs的電輸運特性。要點2. 摻雜對n型單晶FETs特性的影響研究人員對基于相對厚（47 μm）Cl2 –NDI 晶體在暴露于 100 μl N-硅烷之前和之后的FET漏極電流-柵極電壓（ID-VG）特性進行了研究（圖2a）。研究發現，未摻雜的晶體表現出預期的n型場效應導電，而在N-硅烷中暴露后，起始電壓具有明顯的負移，并且在ON態下實現了電導特性的最大改善。在VG = 0 V時，摻雜后的ID提高了五個數量級，ID-VG特性也顯示出巨大的差異（圖2b）。此外，摻雜后，晶體沒有表現出特征電流飽和，相同VG和VD值下的電流比摻雜前相同晶體的電流高一個數量級以上。將薄晶體暴露于N-硅烷中不會產生較大的起始電壓偏移，也不會導致最大ON電流的任何顯著變化。先前的研究表明，在生長的Cl2-NDI和PDIF-CN2晶體的(001)面上的晶體臺階邊緣密度與晶體厚度高度相關，此外，臺階邊緣（圖1c）在Cl2-NDI和PDIF-CN2晶體的FETs測量中充當了電子陷阱，因此，更合理的解釋是，摻雜效應實際上與臺階密度直接相關，而不是晶體厚度。未摻雜和摻雜Cl2-NDI和PdIF-CN2晶體在VG=+60 V時的通態薄層電導率σs隨臺階密度變化（圖2c）結果顯示，對于未摻雜的Cl2-NDI和PdI-CN2晶體，σs隨臺階密度的增加而明顯減小，而對于摻雜晶體來說，σs隨臺階密度的增加而增大。此外，基于未摻雜和摻雜晶體的FETs的閾值電壓VT與隨臺階密度變化的趨勢也正好相反，對于摻雜晶體，VT隨著臺階密度的增加而增加（圖2d）。要點3. 摻雜對FETs電荷輸運溫度依賴性的影響研究人員研究了同一Cl2-NDI晶體在其未摻雜和摻雜態下的FET ID-VG特性的溫度依賴性關系（圖3 a,b），并獲取電子遷移率（μ）和閾值電壓與溫度的線性關系（圖3 c,d）。結果顯示，摻雜晶體的室溫電子遷移率提高了10倍，μ隨溫度的降低而增大，150 K時達到9.4 cm2 V?1 s?1，表現為帶狀輸運。對于未摻雜晶體，其遷移率在所有溫度下都明顯較低，并且具有明顯的熱激活特性。截然不同的μ-T行為表明摻雜晶體表面的淺陷阱得到了顯著減少。此外，VT行為也符合這一變化趨勢（圖3d）。較小的VT值和較弱的溫度依賴性對應了摻雜晶體較少的陷阱。因此，μ和VT行為結果顯示，摻雜顯著改善了Cl2-NDI晶體的輸運性能。此外，在所有摻雜器件中，無論厚度或臺階密度如何，都觀察到了明顯的帶狀電荷傳輸，。研究人員還注意到摻雜器件具有穩定性。在空氣中保存兩個月的器件遷移率僅降低約18%。圖3 摻雜對電荷輸運溫度依賴性的影響要點4. 摻雜晶體的AFM和SKPM分析為了了解N-硅烷暴露的表面效應，研究人員進一步對晶體表面進行了掃描探針顯微鏡分析，得到了N-硅烷摻雜后Cl2-NDI和PDIF-CN2表面的AFM形貌圖像（圖4 a,c）。研究發現，每一臺階邊緣都有一條幾納米高的清晰的脊線。這種脊線在未摻雜晶體中并不明顯，表明N-硅烷選擇性地與臺階邊緣的分子相互作用（N-硅烷在溶液中很容易與Cl2-NDI和PDIF-CN2發生電子轉移反應，生成相應的自由基陰離子）。此外，對于晶體，由于分子的氧化還原活性π核暴露在臺階面上（圖1c），研究人員推測N-硅烷可以還原位于臺階邊緣的Cl2-NDI和PDIF-CN2分子。相反，對應著（001）面的臺階以氟烷基鏈封端，有效地阻止了分子間的相互作用和電子轉移。因此，Cl2-NDI和PDIF-CN2晶體可能與N-硅烷的較弱還原能力相結合，從而實現了臺階邊緣的精準摻雜。硅烷可以進行齊聚反應，一旦在臺階邊緣發生反應，隨后的進一步反應可能會產生幾納米厚的N-硅烷多層條帶（圖4 a,c）。SKPM 圖像（圖4 b,d）顯示，摻雜后臺階電勢由最初的單一正電勢過渡到被兩側負電勢夾裹的結構。研究人員進一步進行了高臺階密度摻雜晶體的紫外光電子能譜（UPS）測量，以證實N-硅烷暴露效應。比較了摻雜和未摻雜Cl2-NDI晶體在價（最高占據分子軌道，HOMO）帶和光電子截止區的UPS結果（圖5b），很明顯，表面摻雜的Cl2-NDI晶體表現出0.3 eV的HOMO深度和0.5 eV的較小功函數。N-硅烷通過給電子到晶體的次表層進行正電離，在晶體表面產生有效偶極，從而降低功函數，這與UPS的觀察結果一致。同樣，摻雜晶體的HOMO結合能相對于費米能級較高，表明LUMO(最低未占據分子軌道)和HOMO能量向下移動，從而反映了n摻雜(LUMO-費米能級偏移減小)。因此， UPS數據（圖5b）符合n型臺階邊緣摻雜機制。研究人員認為，位于臺階邊緣的電離施主產生了一條狹窄的正電荷線，然后通過移動電子和晶體介電響應進行屏蔽。研究人員描述了與單個臺階邊緣相關的正負電荷分布（圖5c）。圖4b，d中狹窄的明亮條紋對應于正施主線電荷；較寬的側翼暗條紋對應于被電離施主的庫侖勢限制在臺階邊緣附近的帶負電荷的電子云。SKPM電位圖像捕捉到的正是每個臺階邊緣的這種三條帶空間電荷分布，從而提供了有機半導體中微觀電荷轉移效應的可視化。這種電勢的形狀和空間范圍真實反映了在正表面線電荷附近摻雜誘導的電荷分布。要點5 摻雜晶體的UPS分析和摻雜誘導形成的空間電荷研究人員在兩種基準有機半導體單晶表面發現了一種特定位置的n型摻雜機制。特定位置的摻雜同時消除了電子陷阱并增加了背景電子濃度，這又導致基于摻雜晶體的場效應晶體管具有優異的ON態導電性。通過摻雜機制，可以修復晶體表面特定的臺階邊緣（被證明對傳輸有害）。因此，有機半導體晶體中這種特定位置的陷阱消除和摻雜提供了一種通用策略，在這種策略中，目標摻雜選擇性地“擦除”陷阱狀態的影響。這項研究還提供了有機半導體晶體中摻雜誘導空間電荷的顯著圖像。具體而言，SKPM圖像證明了由電離供體釋放到受體晶體中的電子是可移動的，形成一定寬度、空間離域的電子分布。這項研究通過SKPM圖像為有機半導體摻雜誘導的空間電荷提供了直觀的證據，在有機體系中印證了經典無機半導體物理學的摻雜理論。He, T., Stolte, M., Wang, Y. et al. Site-specific chemical doping reveals electron atmospheres at the surfaces of organic semiconductor crystals. Nat. Mater. (2021).DOI：10.1038/s41563-021-01079-zhttps://doi.org/10.1038/s41563-021-01079-z
