第一作者：仲啟剛
通訊作者：仲啟剛，André Schirmeisen, Daniel Ebeling
通訊單位：Justus Liebig University Giessen, Germany
研究亮點：
1. 利用掃描探針操縱術在NaCl薄膜表面精準控制有機分子活化（脫鹵）、橫向移動以及分子間碳–碳偶聯反應，從而在單鍵水平上構筑共價有機納米結構。
2. 該方法可以實現相同或不同的前驅體分子之間的偶聯反應，即自身偶聯和交叉偶聯，使構建更為復雜的分子結構及器件成為可能。
3. 通過針尖施加局域偏壓可以誘導分子之間形成碳–碳單鍵、C–I–C和碳五元環等多樣化的連接方式，表明該方法在創造新穎結構方面的潛力。
碳材料學術QQ群：485429596
研究背景
納米科技起源于費曼等人一個美好的愿景，即在微觀上控制單原子和單分子的排列和連接方式，自下而上地創造原子級精確的納米結構和器件。但是人類的雙手對于操控（亞）納米尺度的原子和分子顯得過于龐大和笨拙。掃描探針顯微鏡的發明和近三十年的技術發展，使得科研人員可以用原子級尖銳的探針對單晶表面上吸附的單個原子/分子進行成像和操縱。之前已經有研究組使用掃描探針操縱的方法在單晶的臺階邊緣或者分子的非共價組裝結構等限制條件下實現了同類分子之間的共價偶聯。（Phys. Rev. Lett. 85, 2777-2780 (2000). Nature 409, 683-684 (2001).）但是要實現像玩樂高積木一樣在表面上自由地移動和拼接不同的分子仍然面臨巨大的挑戰。
成果簡介
德國吉森大學應用物理學院Daniel Ebeling，André Schirmeisen和仲啟剛等人報道了一種利用掃描探針操縱有機分子自身/交叉偶聯，并在單鍵水平上精準構筑共價有機納米結構的通用方法。

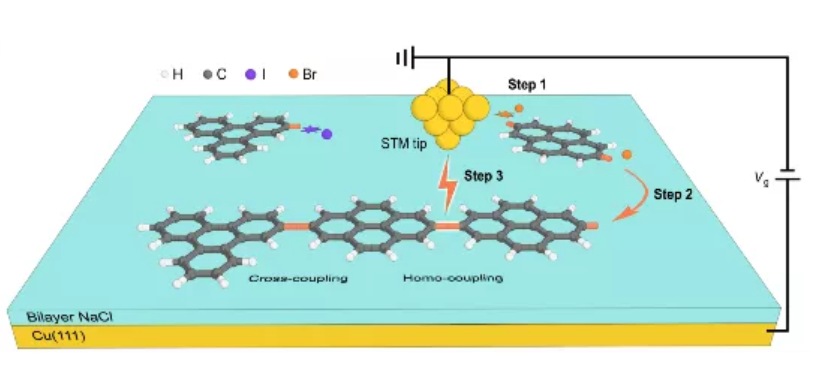

圖1. 掃描探針誘導分子共價組裝方法示意圖。
要點1：分子間的化學反應
操縱分子間的化學反應主要分為三步（圖1）：1）反應物（前驅體分子）的活化；2）自由基（中間態）的橫向移動；3）自由基的共價偶聯。整個過程均為電驅動，即在針尖和樣品間施加局域的脈沖偏壓。為了保持自由基的反應活性和可移動性，研究人員采用惰性的NaCl薄膜作為襯底表面，這也是該實驗成功的一個關鍵因素。厚度只有兩層的NaCl薄膜仍然支持掃描隧道顯微鏡的使用。一系列具有化學鍵分辨的原子力顯微鏡圖片清晰地揭示了整個操縱反應過程，同時證實了分子間共價鍵的形成。

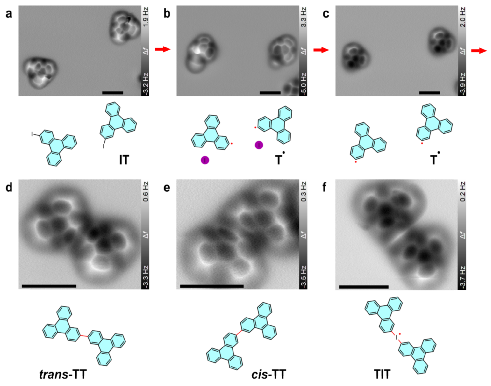

研究人員首先采用碘單取代三亞苯（IT）來驗證該針尖誘導偶聯反應方法的可行性和可控性。圖2a-d展示了兩個IT分子的活化脫碘、自由基分子的橫向移動以及分子間碳–碳鍵的形成。值得注意的是，通過選取具有相同或不同表面手性的IT分子，可以選擇性生成反式或順式結構（圖2d,e）。另外，文中還報道了一種C–I–C連接方式（圖2f），可能為非常規化學鍵的研究提供借鑒。
圖2. 針尖誘導分子脫碘和自身偶聯（homo-coupling）。

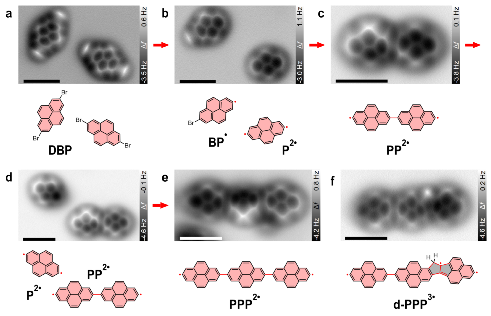

為了證明該操縱方法同樣適用于構建可拓展的分子結構，研究人員進而采用溴雙取代芘（DBP）作為前驅體分子。圖3a-e展示了DBP分子的活化脫溴以及自由基分子的二聚和三聚，并且三聚體兩端的自由基允許繼續拓展該結構。在此基礎上，研究人員使用更高的偏壓成功誘導連接處分子骨架的重排，形成了并五元環結構（圖3f），表明構建和編輯分子間復雜共價接觸的可能。
圖3. 針尖誘導分子脫溴、自身偶聯和寡聚。
要點2：交叉偶聯反應

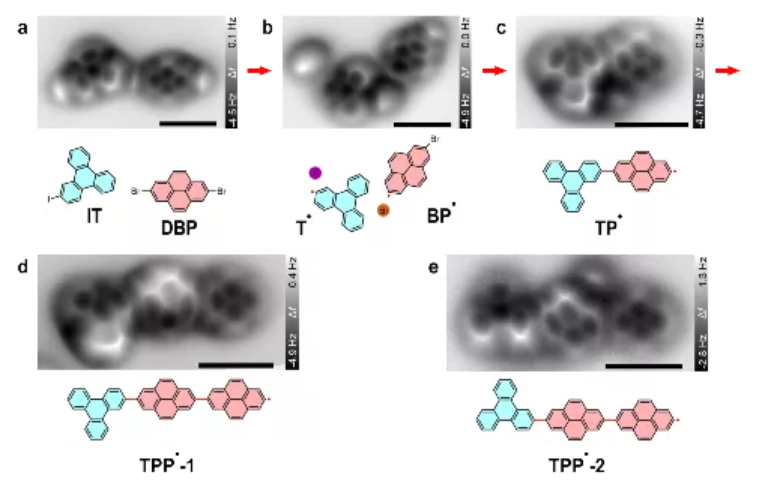

基于該操縱方法在誘導分子自身偶聯上的成功，研究人員將IT和DBP分子共同沉積到NaCl薄膜表面來試驗針尖操縱的交叉偶聯反應。圖4a-d展示了IT和DBP分子的活化脫鹵以及不同的自由基分子的二聚和三聚。由于IT分子的表面手性，兩種互為平面鏡像的TPP三聚體被合成出來（圖4d,e）。這種方法在誘導有機分子自身偶聯和交叉偶聯方面表現出傳統合成方法難以比擬的高選擇性。
圖4. 針尖誘導分子間交叉偶聯（cross-coupling）。
小結
利用掃描探針可控地操縱有機分子的活化、聚集和偶聯反應全過程，實現相同或不同分子間選擇性共價組裝，并能編輯分子間的連接方式。該方法為精準構建低維碳納米結構和器件、研究單分子結構和性質關系和探索自由基偶聯的反應機理提供了一個新的途徑。未來通過掃描探針技術與人工智能技術的融合，有望實現復雜分子器件的自動化原子制造。
作者簡介
仲啟剛博士畢業于蘇州大學功能納米與軟物質研究院，師從遲力峰教授，從事表面物理化學相關研究。研究?jī)?nèi)容包括基于低溫掃描探針顯微技術（STM/AFM）的化學鍵成像，原子/分子操縱，有機納米結構的表面在位合成以及物性測量。2019年9月起在德國吉森大學Schirmeisen教授課題組做博士后。以第一作者（含共一）在Nat. Chem.，Nat. Commun.，JACS，ACS Nano，Surf. Sci. Rep. 等期刊上發表多篇論文。
參考文獻

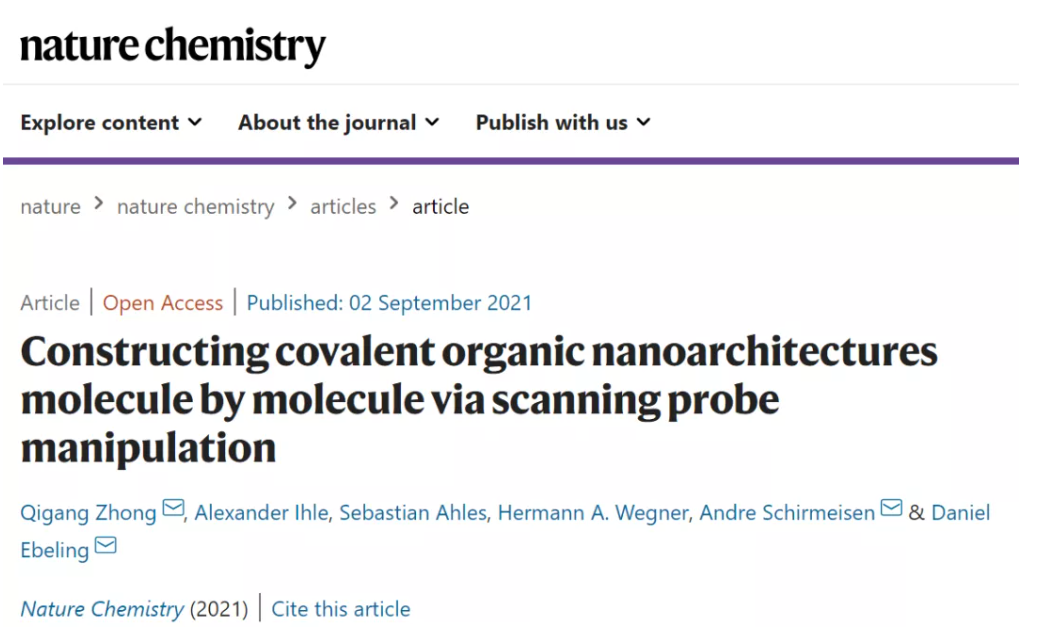

Qigang Zhong, André Schirmeisen, Daniel Ebeling, et al. Constructing covalent organic nanoarchitectures molecule-by-molecule via scanning ?probe manipulation, Nature Chemistry 2021,
DOI: 10.1038/s41557-021-00773-4
https://www.nature.com/articles/s41557-021-00773-4
