第一作者：Ali Amini，Adele Khavari
通訊作者：Allen J. Ehrlicher
通訊單位：麥吉爾大學
玻璃因其特殊的透明度和硬度而有許多應用，然而，較差的斷裂、抗沖擊性和機械可靠性限制了它們的應用范圍。最近的仿生玻璃表現出了優異的機械性能，但其仍然存在光學質量下降的問題。目前，人們已經提出了大量具有不同復雜程度的技術來制備仿珍珠層結構材料，其中一些研究集中于制造透明復合材料，從而形成具有出色機械和光學性能的薄膜。此外，為了將應用擴展到薄膜之外，研究人員通將聚甲基丙烯酸甲酯 (PMMA) 滲透到玻璃片支架中，同時匹配兩相的折射率，成功開發了一種可擴展的珍珠質復合材料。盡管與玻璃相比，具有優異的抗斷裂性能，但這種復合材料的透明度較低。
其他研究則通過自上而下方法，包括在塊狀玻璃中激光雕刻互鎖拼圖形狀的三維陣列以及具有激光雕刻交叉疊層和平板狀結構的薄玻璃的玻璃層壓工藝。這些方法提高了復合材料的斷裂韌性和抗沖擊性，但降低了剛度和強度。而剛度和強度雖然可以通過減小圖案尺寸來提高，但又同時降低材料的透明度和可擴展性。這無疑突出了需要權衡仿生玻璃的力學、透明度和制造可擴展性。
成果簡介
近日，加拿大麥吉爾大學Allen J. Ehrlicher報道了開發了一種珍珠質玻璃復合材料，這種復合材料兼具了強度、韌性和透明度。將微米大小的玻璃片與PMMA通過離心混合和結構化，形成致密的PMMA-玻璃層，并通過將PMMA的折射率調節到玻璃的折射率，并利用化學官能化來產生連續的界面，形成了透明復合材料。這種制備方法具有可靠性和可擴展性，制造的復合材料也有望在不同的應用中成為玻璃的替代品。
復合材料的離心制備
為了在玻璃和PMMA之間實現堅固且無缺陷的界面，研究人員利用硅烷[(3-三甲氧基硅基)甲基丙烯酸丙酯，或者γ-MPS]對玻璃片劑表面進行功能化處理（圖1）。接著，將PMMA和玻璃片劑混合后進行離心，形成排列整齊的實體結構和較高體積分?jǐn)?shù)的玻璃夾雜物。最后，分別在50 °C（12 h）、70 °C（4 h）和100 °C（2 h）下進行PMMA聚合。
圖1 珍珠質玻璃復合材料的離心制備
光學和力學性能
PMMA和玻璃折射率相匹配的復合材料具有高水平的透明度（圖2A）。同時，該玻璃復合材料的光學透過率可媲美鈉鈣硅玻璃和摻12%菲的PMMA，特別是在人類視覺的敏感光譜（400-700 nm）范圍內（圖2B）。其平均透過率僅比鈉鈣硅玻璃低約16%。
除了高光學性能外，這種玻璃復合材料還需要堅硬，具有高抗拉強度和斷裂韌性，這就要求其具有高密度排列良好的玻璃夾雜物。由于玻璃和PMMA的密度不同，研究人員使用離心來增加玻璃在復合材料中的比例，導致硬質(玻璃)相的體積分?jǐn)?shù)較高，從而形成較薄的間隙連接（PMMA）相。截面掃描電鏡圖像顯示，當樣品經2000 g離心后，片劑間的聚合物層厚度由樣品在離心時的~35減小到~17mm。同時，離心可使片劑均勻分布，防止無片劑區域的形成（圖2C和E）。此外，離心也使玻璃片相互對齊（圖2D和F）。通過比較非離心和離心復合材料的極向分布圖，研究了離心過程在復合材料結構中誘導有序的作用。

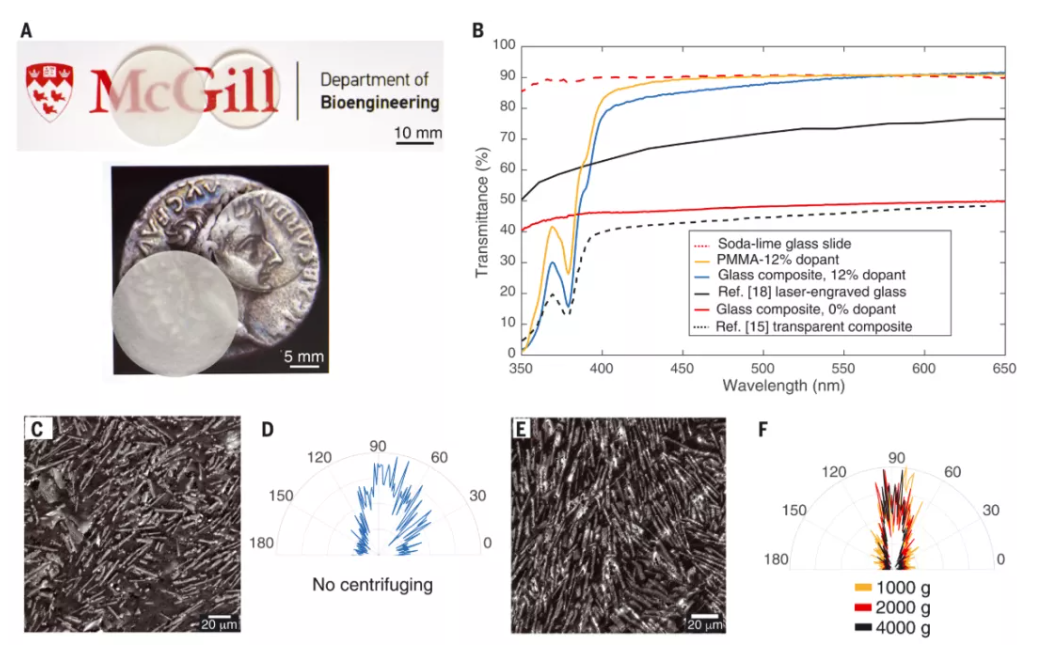

圖2 復合材料中摻雜劑導致透明，離心則使結構更加有序和緊湊
研究人員通過三點彎曲試驗評價了復合材料的力學性能。結果顯示，玻璃復合材料在彎曲響應中表現出明顯的線性和非線性兩種狀態（圖3A）。其中，非線性機制歸因于PMMA相對較大的剪切變形，這使得玻璃片的相對位移遵循剪切滯后模型。所有的樣品都顯示出非彈性變形的跡象，破壞時的應變?cè)?.5-3.5%的范圍內。此外，在不同設計中，彎曲模量和強度存在顯著差異。經γ-MPS功能化的玻璃復合材料表面硬度是未經表面處理的玻璃復合材料的1.9倍（圖3A）。通過進行離心，將玻璃片排列成多層平行平面，產生了更致密的整體結構，因此彎曲強度提高到~140 MPa。離心的強化效果在2000 g時達到平臺期，在較高的力下彎曲強度沒有顯著增加（圖3B）。彎曲模量從未離心樣品的4.7 GPa增加到以2000 g力離心的樣品的7.2 GPa，隨著離心速度的進一步提高，模量沒有顯著增加。除了模量、強度和變形之外，研究人員還使用SENB測量了斷裂韌性（圖3C）。使用線性區域中的最大力和力-撓度曲線下區域的斷裂功來計算斷裂韌性KIC。通過離心（2000g），玻璃復合材料的KIC和能量吸收（WOF）分別提高了約55%和30%（圖3D）。這些結果表明，離心可以改善復合材料的力學性能和斷裂性能。
圖3 表面功能化和離心過程，提高玻璃復合材料力學性能
微結構和增韌機制
離心對復合材料的力學性能和斷裂性能的改善是通過誘導結構中的有序性并構建類似于珍珠層結構的玻璃片和PMMA聚合物的交錯結構來實現（圖4A和B）。這種有序促進了一些重要的外在增韌機制，使復合材料具有優異的斷裂性能。此外，在沒有礦物橋和片劑互鎖的情況下，復合材料中的一個關鍵增韌機制是通過片劑之間形成聚合物韌帶的在片劑分層時被激活的聚合物橋聯（圖4C）。這突出了玻璃表面處理的作用，以及由此產生的軟相和硬相之間的牢固結合。單個片劑相對于局部拉應力和界面剪切應力的相對位移（圖4D）是另一個重要的微觀機制，其不僅通過軟相中的塑性變形吸收能量，而且還導致片劑拔出從而有助于仿生珍珠層具有高韌性。掃描電子顯微鏡（SEM）圖像表明，裂紋偏轉和分層經常發生，裂紋偏轉似乎是復合材料的中心增韌機制。
圖4 復合材料的微結構和增韌機制
珍珠質玻璃復合材料的優越性
1）復合材料具有與熱鋼化玻璃相似的強度，但具有更高的斷裂韌性。
2）復合材料在幾個關鍵方面的表現優于化學強化玻璃：i）具有較高的韌性；ii）玻璃復合材料可以使用傳統的加工技術和工具進行切割和加工；iii）材料具有更高的損傷容忍度，任何擴展的裂紋都會受到材料越來越強的阻力，因此這些裂紋不會損害系統的整體強度。
3）玻璃復合材料在強度和斷裂韌性方面也優于先前報道的仿生玻璃復合材料。
4）盡管復合材料中硬質相的體積分?jǐn)?shù)低于天然珍珠層中觀察到的體積分?jǐn)?shù)，但其表現出磚和砂漿的微結構，并由于其外部增韌機制而產生高水平的斷裂韌性。同時，較低的硬質相含量可能減少了片劑的大面積拔出，使得材料處于天然珍珠層韌性的中間范圍。
圖5 多種合成和天然材料斷裂韌性與強度關系的Ashby圖
小結
1）離心是一種快速和可擴展的方法，對于制造任何復合材料的幾何形狀和尺寸都具有重要作用，并且可以通過增加硬相和軟相之間的密度差進一步增強。這是相對于逐層序列化方法的一個基本優勢，后者犧牲了生產來實現精度。此外，復合材料制造無需專門的納米制造設施，實現了可工業應用的工藝。
2）離心力對力學性能的依賴突出了在復合材料的整體結構中對齊硬相片劑和最小化PMMA順應相的重要性，這類似于在天然珍珠復合材料中最小化蛋白質(<5%)。< span="">
3）這種結構上的離心順序也有效地激活了增韌機制，如裂紋偏轉、片劑分層和片劑拉出，協同促進了復合材料的高斷裂韌性。
4）通過使軟相和硬相具有相同的折射率，人們可以在結構復合材料中構建任意數量的不同材料，這些材料幾乎沒有光學缺陷。
參考文獻
Ali Amini, et al, Centrifugation and index matching yield a strong and transparent bioinspired nacreous composite, Science, 2021
DOI: 10.1126/science.abf0277
https://www.science.org/doi/10.1126/science.abf0277
