第一作者：Tianou He, Weicong Wang, Fenglei Shi
通訊作者：金明尚，鄔劍波，殷亞東
通訊單位：西安交通大學，上海交通大學，加州大學河濱分校
研究背景
金屬鉑（Pt）被廣泛用作可持續能源轉換系統的電催化劑。Pt電催化劑的活性受其電子結構（通常是d帶中心）控制，對晶格應變很敏感，這一依賴關系可用于催化劑設計，同時得益于核-殼結構和彈性襯底的使用，應變工程Pt催化劑的電催化性能得到大大提高。
然而，在Pt催化轉化（這可能涉及許多不同的過程）中，詳細繪制應變-活性關系圖，并確定特定反應的最佳應變修飾，是一項極具挑戰性的工作。
成果簡介
有鑒于此，西安交通大學金明尚教授，上海交通大學鄔劍波教授，加州大學河濱分校殷亞東教授等人發現，當超薄的Pt殼層沉積在鈀（Pd）基納米立方體上時，納米立方體通過磷化和脫磷的膨脹和收縮在Pt(100)晶格中引起應變，應變可以從?5.1%調節到5.9%。研究人員利用這種應變控制在很大范圍內調節了Pt殼層的電催化活性，發現其用于甲醇氧化反應和析氫反應的應變-活性關系分別遵循M型曲線和火山型曲線。這種方法可以用來篩選晶格應變，進而優化用于廣泛反應的Pt催化劑以及潛在的其他金屬催化劑的性能。
要點1 Pt殼層晶格應變的策略
先前的研究發現，在鈀（Pd）納米立方體的晶格中插入磷（P）會使納米立方體變大，而從Pd-P中提取P會將其縮小到原來的大小。因此，可以通過磷化/脫磷在17.3-20.6 nm范圍內可逆地改變Pd基納米立方體的尺寸，實現對在納米立方體上沉積的Pt殼中施加廣泛連續和均勻的表面應變。
研究人員首先在Pd納米立方體上沉積Pt，然后將P插入Pd晶格以膨脹Pd核，進而在Pt殼中產生晶格張力（圖1a）。而晶格壓縮是用Pd-P納米立方體作為Pt沉積的初始襯底，然后提取P來收縮Pd核（圖1b）。由于Pt晶格的伸縮程度與Pd基納米立方體的磷化/脫磷程度成正比，且易于調節，因此可以在系統支持的極值之間連續調節Pt晶格應變。與許多其他常規襯底相比，Pd基納米立方體的優點是Pd和Pt的標準晶格間距相似，可以精確控制在Pd基襯底上生長的Pt殼層的厚度和取向，從而確保影響所有暴露的Pt位置的均勻應變。

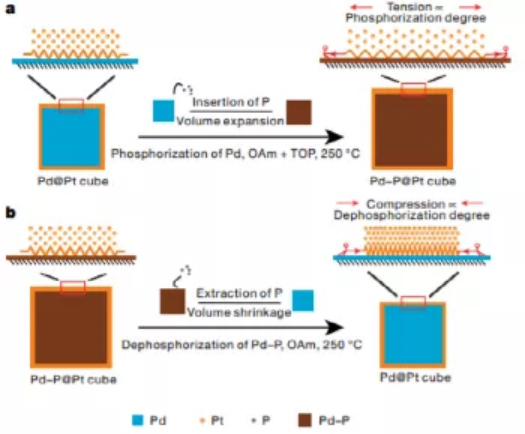

圖1 Pd基納米立方體上沉積的超薄Pt殼層的晶格應變控制示意圖
要點2無應變和拉伸應變Pt殼的表征
研究人員首先在平均邊緣長度為17.3 nm的可膨脹Pd納米立方體上沉積了大約七個原子層的Pt（圖2a）。TEM圖像所示，磷化是從外到內進行，在初期階段，其在Pd核周圍生成了一層薄薄的非晶態Pd-P，得到的Pd@Pd-P@Pt三明治納米立方體，其中只有少量體積膨脹的Pd基襯底（圖2b），隨著反應的進行，由純Pd組成的最內層核逐漸轉變?yōu)镻d-P，體積不斷增大（圖2c, d），最終產物為Pd-P@Pt納米立方體（圖2e）。此外，所有的Pt(100)殼層在整個磷化過程中都保存完好。應變圖圖像表明，所有膨脹顆粒上的外層Pt殼層都經歷了拉伸應變，隨著磷化的進行，拉伸應變逐漸增加（圖2a-e，中間圖）。此外，由于磷化時間過長，由于內部Pd核的體積過度膨脹，外層Pt殼會發生破裂。因此，仔細控制磷化程度對于保持完整的Pt殼和避免應變松弛至關重要。
研究發現，隨著磷化的進行和拉伸應變的增加，Pt晶格的強度剖面顯示出逐漸的正移（圖2g）。在0 min、30 min、60 min、90 min和120 min的樣品磷化時間下，測得Pt(100)晶格間距為1.96?、1.98?、2.01?、2.05?和2.07?，對應的晶格張力分別約為0%、1.3%、2.8%、4.7%和5.9%（圖2f）。

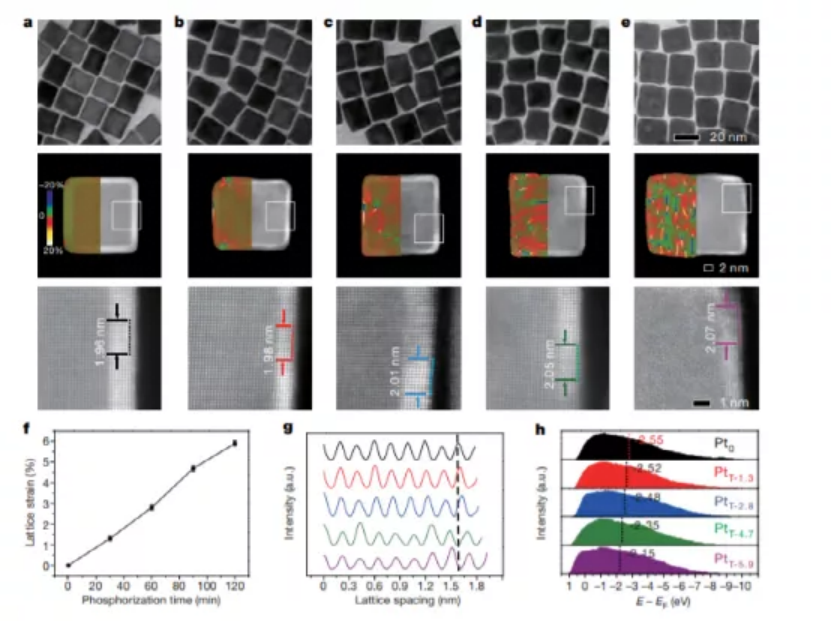

圖2 未拉伸和拉伸應變Pt殼的表征
要點3 壓縮應變Pt殼的表征
研究人員通過在一組具有不同磷化程度的Pd@Pd-P納米立方體上沉積大約七個原子層的Pt來制備具有壓縮應變的Pt殼層樣品。然后，從Pd-P中提取P，以引起內核的體積收縮。圖3a-d顯示了由Pd@Pd-P@Pt對應物通過提取P而生成的一系列Pd@Pt納米立方體的TEM和高角環形暗場掃描透射顯微鏡（HAADF-STEM）圖像。電感耦合等離子體質譜（ICP-MS）分析表明，所有樣品中都存在非晶態相，這意味著磷的完全去除。應變圖圖像（圖3a-d，中間圖）顯示，P的提取使所有的Pt殼層都受到壓縮應變。由于Pd基襯底體積收縮率的增加，初始Pd@Pd-P種子的更廣泛磷化導致提取P后更嚴重的晶格收縮（圖3f）。
具體來說，當使用Pd@Pd-P納米立方體磷酸化2 min，5 min，8 min和10 min作為起始材料，沉積的Pt殼顯示Pt（100）晶格間距為1.94 ?，1.91 ?，1.88 ?和1.86 ?，對應于壓縮應變分別為-1.2%，-2.5%，-3.9%和-5.1%（圖3e）（將這些壓縮應變的Pt殼稱為PtC-y，其中y表示晶格壓縮度(%)）。研究人員使用用X射線光電子能譜和高分辨價帶光電子能譜評估了從?5.1%到5.9%的晶格應變對Pt表面電子結構的影響（圖2h, 3g）。研究發現，Pt的d帶中心對應變高度敏感，隨著晶格的膨脹而正移，隨著晶格的收縮而負移。

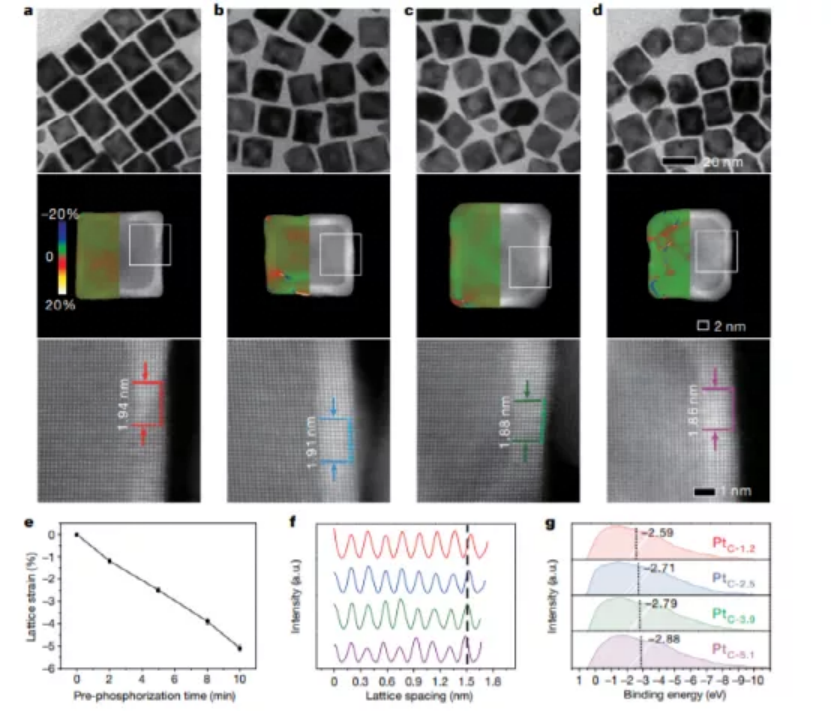

圖3 壓縮應變Pt殼的表征
要點4 電化學表征
研究人員首先以甲醇氧化反應(MOR)為目標，以商用Pt/C為基準，研究了無拉伸和拉伸應變Pt殼的催化性能。圖4a, b為不同材料作為MOR電催化劑時的比活性和質量活性曲線。催化后的CV測試和形貌表征顯示，在MOR催化過程中，沒有任何Pt殼發生重構，這確保了所有樣品提供的電流密度的可靠性。研究發現，應變和非應變Pt殼均顯示出比Pt/C高得多的MOR比和質量活性（圖4a, b）。研究人員對應變Pt殼與未應變Pt殼（Pt0）的比活性和質量活性隨應變的變化進行了歸一化（圖4c）。曲線呈M型，Pt殼應變的峰值抗彎強度為?的3.9%和4.7%。這表明，晶格張力和晶格壓縮都能提高Pt對MOR的催化性能，但過度的應變會降低催化活性。PtT-4.7是活性最高的催化劑，在0.65 V時比活性和質量活性分別高達12.82 mA cm?2Pt和2.94 mA g?1Pt，分別是Pt/C和Pt/C的2.3/2.5倍和18.8/6.7倍，是Ag/AgCl催化劑的2.3/2.5倍和18.8/6.7倍，是Ag/AgCl催化劑的2.3/2.5倍和18.8/6.7倍。
當在堿性溶液中用于催化HER時，Pt殼的活性也表現出強烈的應變依賴性活性，并且在比活性和質量活性方面優于商用Pt/C（圖4d，e）。對于HER，研究人員發現了一種火山型的應變-活性關系（圖4f），HER電催化性能最佳的催化劑PtT-2.8在?0.07 V時的比活性和質量活性分別達到22.71 mA cm?2Pt和5.02 mA g?1Pt，高于PtT-0，分別是Pt/C的12.3倍和4.4倍。

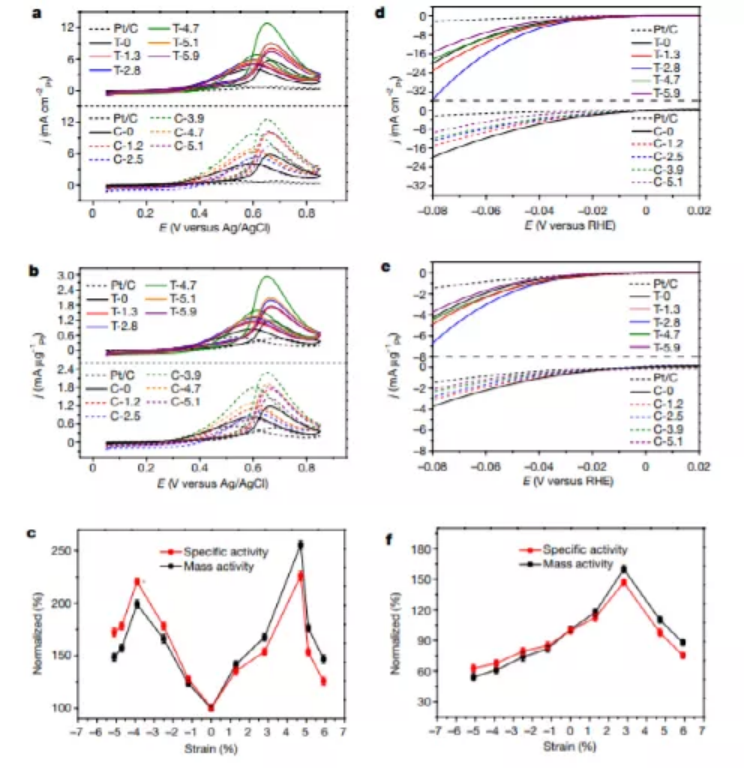

圖4 電化學表征
要點5 DFT計算
實驗結果表明，微小的應變變化對Pt的催化性能具有極大影響。為了進一步揭示電催化趨勢，研究人員進行了密度泛函理論（DFT）計算，以評估應變?nèi)绾斡绊憙蓚€反應中涉及的主要參數。研究發現，在酸性和堿性溶液中，拉伸應變的增加促進了水的解離，增強了OH*和H*的吸附（圖5a，c，d），而壓縮應變則相反。這些應變引起的結合強度的變化與d帶中心理論的預測基本一致。此外，晶格應變也影響了吸附中心，橋接位點是水解離和OH*最佳吸附位點，而H*的吸附在晶格膨脹時從橋接位點切換到相鄰的中空位點。這表明拉伸的Pt可以有效地分離H*和OH*。
用于酸性MOR時，在拉伸應變的Pt表面上增加的OH?生成有利于通過所謂的雙功能機制（CO*+OH*=CO2+H++e?）去除表面結合的CO*，從而提高催化活性。當考慮到CO*的吸附能時，則出現了不同的趨勢，研究發現所有樣品在橋接位點上的CO*吸附都是最強的；值得注意的是，拉伸應變誘導了更強的CO*吸附（圖5b）。這表明，在經歷強烈拉伸應變的樣品上，實驗觀察到的活性衰減是由于催化劑表面越來越難去除緊密結合的CO*所致。
在用于堿性HER時，計算結果表明，在拉伸的Pt(100)表面上有類似的雙功能機制，其中水優先發生在橋接位點上，而H*吸附在空位上，這證實了實驗發現，即在堿性溶液中，適度的拉伸應變有利于HER。然而，一旦水產生質子的速率超過閾值，整個反應速率將主要由氫結合能控制，當較大的拉伸應變導致過強的氫吸附時，HER活性將下降。這些趨勢導致了火山型的應變-活性關系。此外，計算表明，通過應變可以對Pt催化劑進行定制，以優化反應中間體的結合強度和吸附位置，提高催化活性。

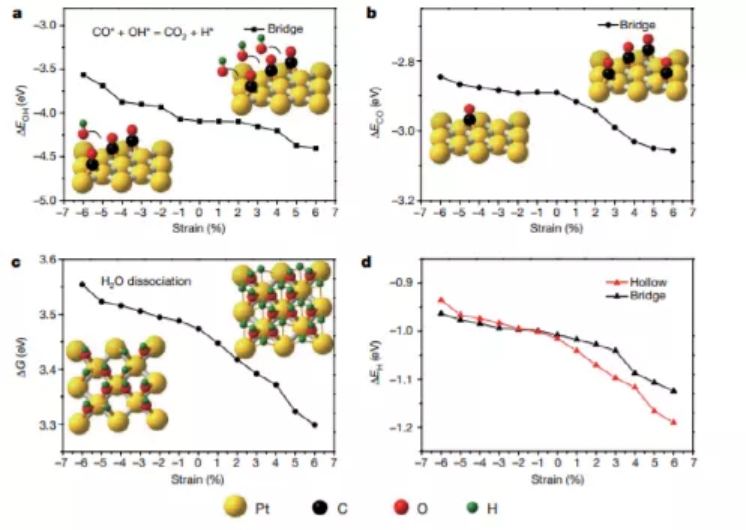

圖5 DFT計算
小結
通過應變工程，性能最佳的催化劑（用于HER的PtT-2.8和用于MOR的PtT-4.7）的活性超過了以前報道的大多數Pt和PdPt雙金屬催化劑。此外，這兩種催化劑也表現出良好的耐久性，加速耐久性測試后活性、形貌、晶格常數和組成的變化都可以忽略不計。這種穩定性可能是由于非晶態Pd-P核的高耐蝕性和Pt殼層的致密覆蓋所致，從而保護了內核在催化操作過程中不被溶解。考慮到出色的性能和耐用性，研究人員還在大約6 nm的Pd納米立方體上而不是大約17 nm的Pd納米立方體上獲得最佳的應變Pt殼，以減少昂貴的Pd的使用。
這種應變調節策略不僅能夠從根本上探索應變?nèi)绾斡绊慞t電催化劑，而且還為制備用于可再生能源轉換反應的高性能Pt催化劑提供了一條極有前途的途徑。
參考文獻：

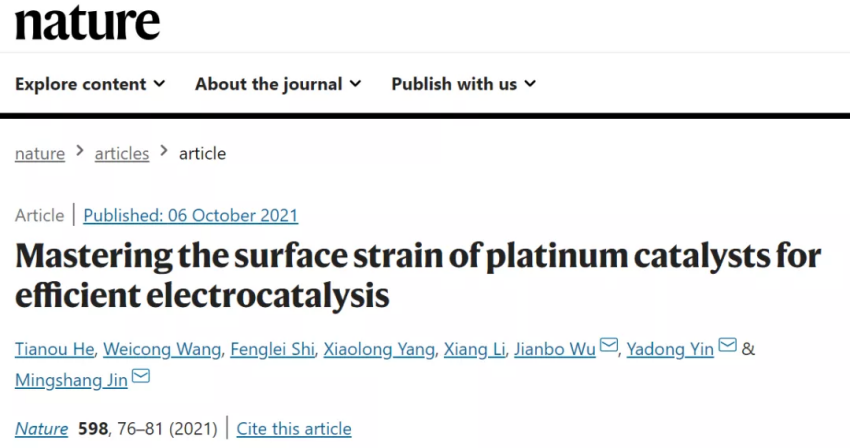

He, T., Wang, W., Shi, F. et al. Mastering the surface strain of platinum catalysts for efficient electrocatalysis. Nature 598, 76–81 (2021).
DOI：10.1038/s41586-021-03870-z
https://doi.org/10.1038/s41586-021-03870-z
