第一作者：Gianluca Milano
通訊作者：Carlo Ricciardi，Daniele Ielmini，Gianluca Milano
通訊單位：意大利都靈理工大學，米蘭理工大學，都靈國家計量研究所

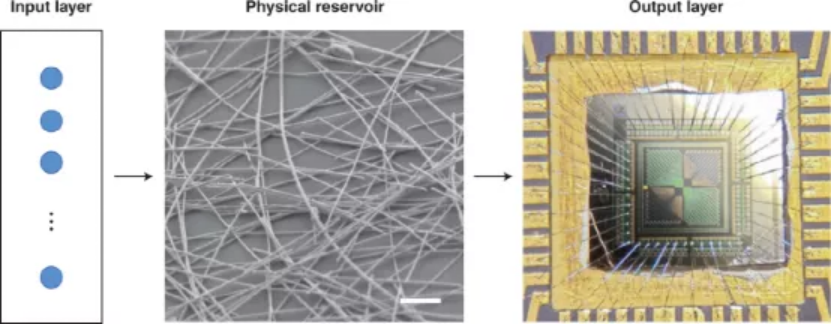

一個由熱力學控制的“無序的Ag納米線網絡”被用作“有序的物理儲層”，在儲層計算的記憶實現中處理時空信息。
研究背景——儲備池計算系統
儲備池計算是一種基于遞歸神經網絡的可高效處理時間信號的仿生學研究方法。在眾多神經網絡算法中備受關注。硬件通常包括三個部分：輸入層、存儲層和輸出層。輸入層將模擬信號轉換為時間相關的脈沖串，并將它們輸入到儲層。儲備池由許多相互關聯的非線性元素組成，將時空輸入轉換為高維特征空間。輸出層是一個感知器，它讀取網絡的瞬態響應，通常是通過單個節點的線性加權和，然后使用簡單的算法（如線性回歸）進一步計算結果，用于分類或預測目的。儲備池計算系統的一個獨特特點是不需要對儲備池進行訓練，從而大大減少了網絡規模和訓練成本。在此之前，已有幾種新型器件用于實現物理儲層，包括光子、磁和記憶器件。然而，在大多數情況下，存儲層是由一個規則定義的設備網格組成的，例如交叉陣列。
研究?jī)?nèi)容——自組織Ag納米線網絡充當了物理儲層
近日，意大利都靈理工大學的Carlo Ricciardi，米蘭理工大學的Daniele Ielmini和都靈國家計量研究所的Gianluca Milano等提出了一種新型材料儲層計算方案。包裹在薄聚合物層中的自組織Ag納米線的隨機網絡充當了物理儲層。在每個結處都有一個擴散憶阻器，它能自適應地對電刺激作出反應。一旦刺激被移除或減弱，設備就會回到原來的高電阻狀態，以最小化界面能，網絡也會根據熱力學定律回到“基態”。輸出層由非易失性記憶電阻器交叉陣列構成，該陣列讀出儲層的瞬態響應，并根據訓練輸出層的特定算法進一步處理信息。該研究表明，完全記憶結構可以處理輸入信號的時間和空間性質，并可能在腦啟發或神經形態計算硬件技術中開啟一個新的篇章。
本文要點：
1）在該方案中，儲層是由聚合物包覆的Ag納米線組成的自組織、隨機排列的網絡構成的。Ag納米線從溶液中沉積到基片上，而不需要通常用于制造計算機芯片的復雜光刻程序。
2）儲層物理狀態的動力學由Ag納米線網絡的電導率圖表示，當施加外部電刺激時，在每個結處都可以觸發離子運動。換句話說，這些結的行為就像擴散記憶電阻器，根據時空輸入模式改變其電導。
3）研究人員還使用記憶器件構建了一個讀出層，并通過實驗演示了全記憶儲層計算系統在圖像分類和時間序列預測中的應用。
早在近10年前，就有人提出了使用自組織的隨機網絡用于儲備池計算，特別是聚合物包裹的Ag納米線。例如，James Gimzewski和他的合作者用Ag2S/Ag2Se納米線構建了原子開關網絡，并提出了它們?cè)趦?chǔ)層計算中的應用（Stieg, A. Z. et al. Adv. Mater. 24, 286–293 (2012)）。然而，大多數早期工作集中在使用模擬方法進行可行性研究。直到最近，實驗表明，儲層計算框架可以用于各種人工智能任務，包括語音數字分類。在該研究中，Milano和他的同事們更進一步通過實驗演示了一個由非易失性憶阻器件構成的讀出層的全憶阻系統。
Ag納米線網絡基儲備池計算系統的搭建

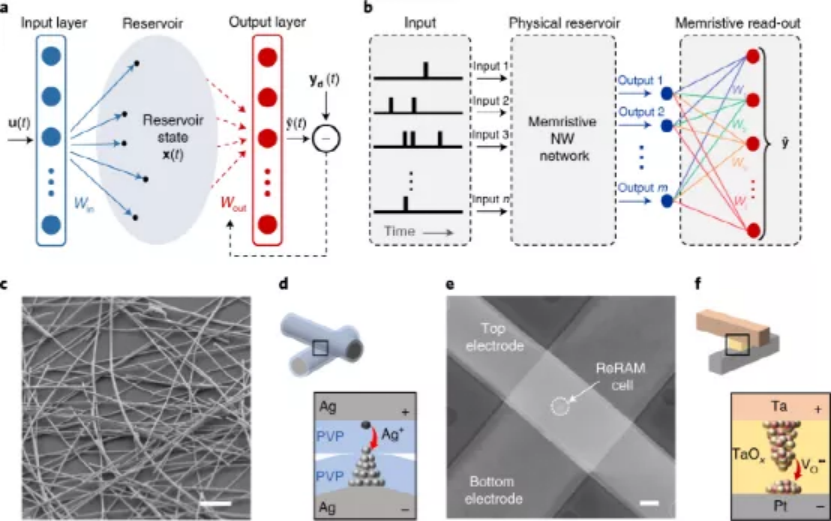

圖1. 基于記憶型自組織納米線網絡的物理儲備池計算系統。
在交叉的自組織納米線網絡上利用電化學電位差誘導Ag的陽極溶解，形成Ag+離子，遷移到聚乙烯吡咯烷酮(PVP)絕緣自組織納米線網絡殼層中，形成導電橋，從而調節結的電導率。記憶神經網絡讀出是通過在TaOxReRAM交叉點設備陣列的模擬電導水平上映射與每個輸出神經元相關的突觸權值來實現的，其中電阻開關依賴于亞化學計量的導電絲的形成/斷裂。
與生物有機體神經網絡相似，Ag納米線網絡的計算特性表現為自組織和高度連接的系統集合屬性，具有大量相互作用的組件(記憶元素)。通過將納米線網絡網絡與ReRAM設備的記憶讀出網絡耦合，實現了對時空模式的識別。

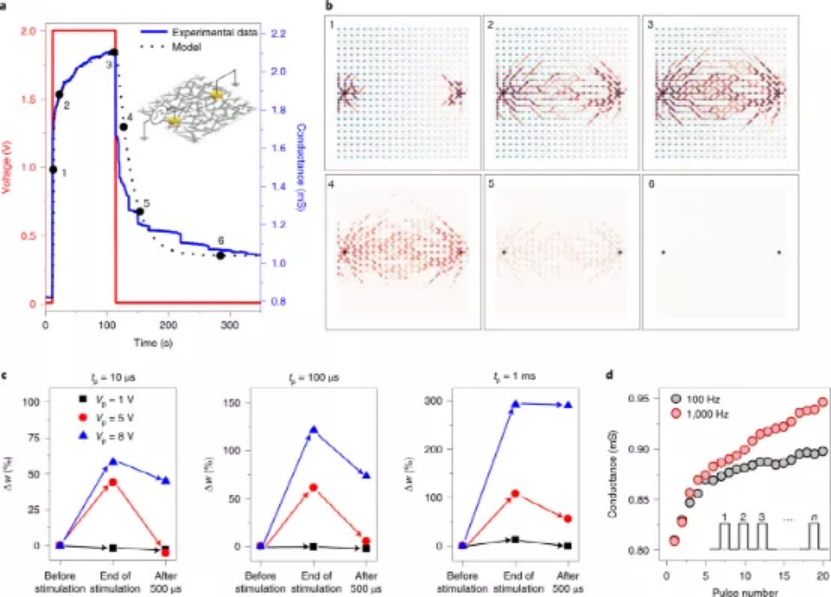

圖2. 記憶性自組織納米線網絡物理儲備池的非線性動力學和衰落記憶特性。

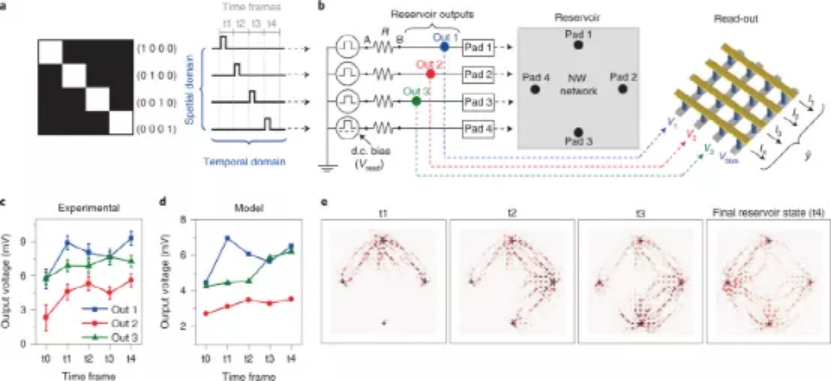

圖3. 完全記憶的物理儲備池計算和自組織納米線網絡的時空演變。

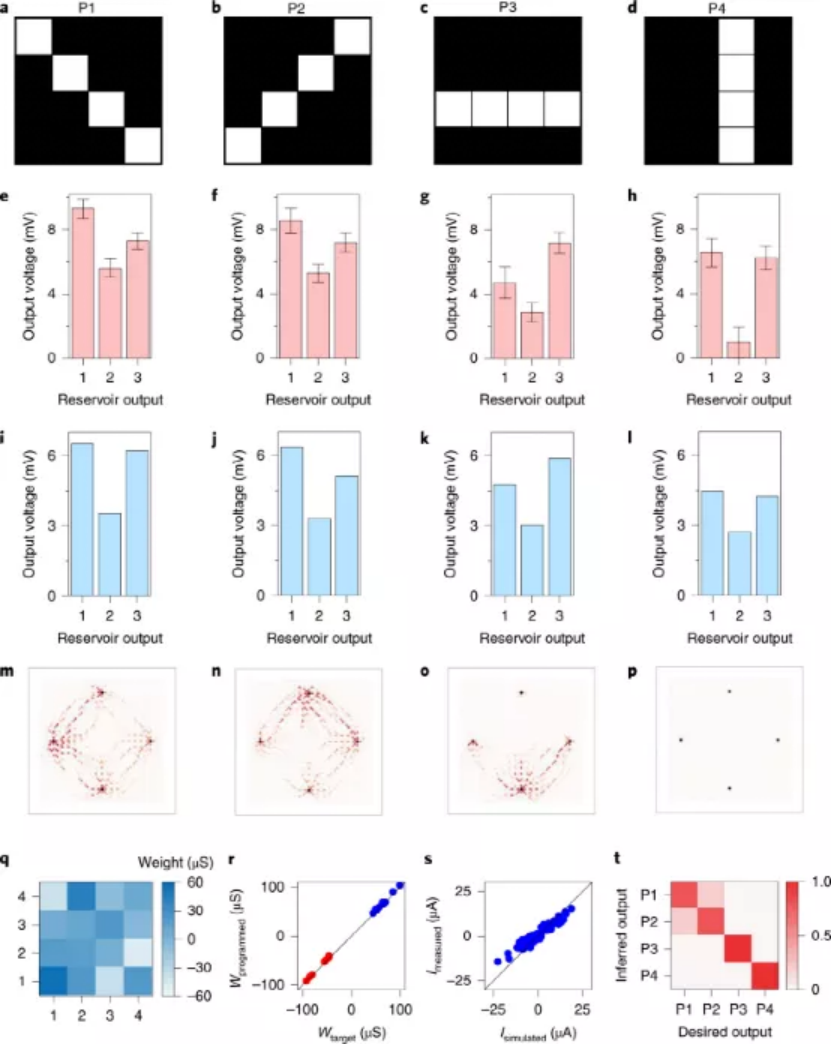

圖4. 基于記憶性自組織納米線網絡的全記憶性納米結構模式分類。

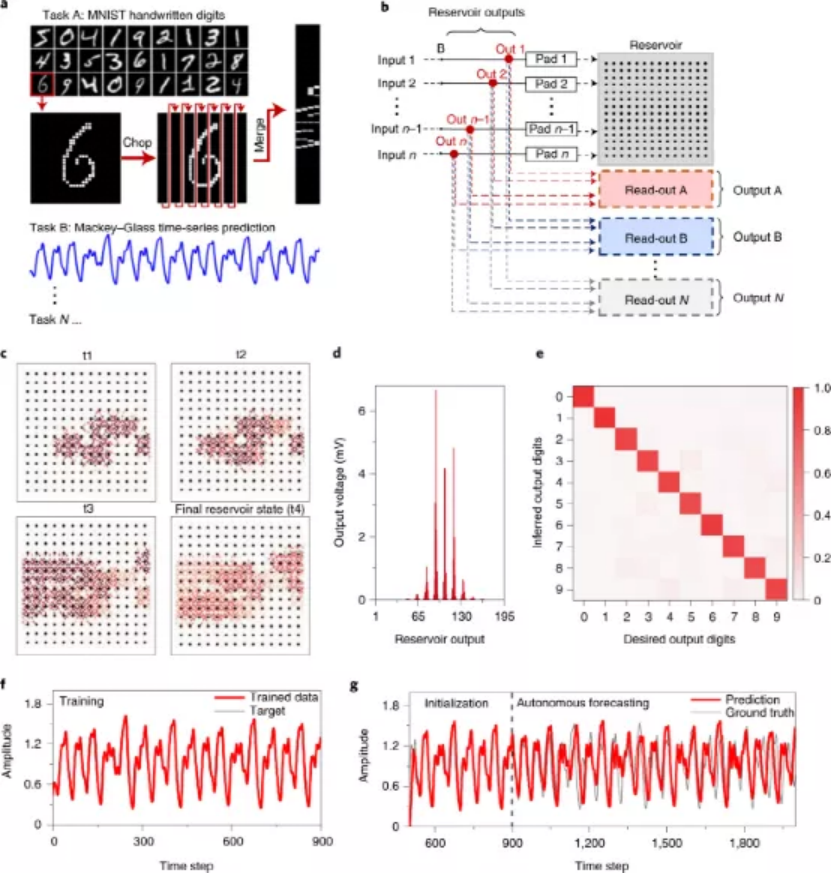

圖5. 自組織納米線網絡儲備池作為可擴展的計算基底用于多個任務。
目前大多數集成電路是由先進的光刻技術所定義的按規則模式排列的器件組成的。相比之下，終極高效的計算機——人類的大腦——擁有數千億神經元，這些神經元不一定按規則排列。利用看似無序的納米材料的特性進行計算將大大降低硬件制造的成本。納米線的隨機網絡使得該設備能夠在熱力學定律下工作。當受到施加的偏置刺激時，這些自組織網絡實現了一種顯示出復雜動力學的穩態。如果刺激保持在相對較低的水平，非平衡的絲狀結構會以不同的速度在整個網絡中自發溶解。換句話說，熱力學總是會驅動設備，從而神經網絡回到“基態”，開始新一輪的計算。
亂中有序
著名的瑞士心理學家和精神病學家卡爾·榮格曾經說過:“在一切混沌之中有一個宇宙，在一切混亂之中有一個秘密的秩序。”當榮格描述意識時，他的這句話也適用于計算硬件。該研究工作是一個非常完美的例子，說明了熱力學是如何“秘密地”控制無序的計算，比如在無序的納米線網絡中。
參考文獻：

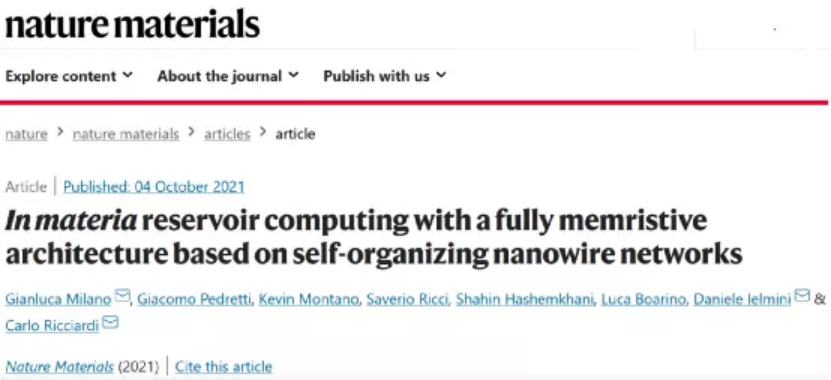

1、Milano, G., Pedretti, G., Montano, K. et al. In materia reservoir computing with a fully memristive architecture based on self-organizing nanowire networks. Nat. Mater. (2021).
