第一作者：Wenjing Meng, Shun Kondo
通訊作者：Hiroshi Sato，Takuzo Aida
通訊單位：東京大學
日本科學家報道了一種多孔的金屬有機晶體——[2]索烴基金屬有機骨架（CTNMOF），它的特殊之處在于:其所有的經線和緯線僅通過連鎖模式連接，并且它可以在外部施加的壓力下可逆地變形其晶體結構框架，類似于橡膠一樣Q彈Q彈。
機械連鎖的聚合物的力學性質
自然界中已經發現了各種各樣的機械連鎖結構，其中的幾何形狀和獨特功能都吸引了科學家極大的興趣。自從20世紀70年代首次成功地合成了聚連環烷和聚輪烷以來，這種機械連鎖的聚合物能夠表現出反常的機械性能，從而引起了廣泛的關注。
[2]索烴基金屬有機晶體的特殊力學性質
東京大學的Hiroshi Sato和Takuzo Aida教授等設想：如果金屬有機晶體的主鏈?zhǔn)怯涉湱h(huán)結構組成的，這樣的多孔晶體是否可能表現出類似橡膠的彈性特性？有鑒于此，他們設計了一個[2]索烴基配體，并成功合成出一個三維多孔金屬有機晶體，它的特殊之處在于它的經紗和緯紗只通過連鎖連接。研究表明，該材料具有優異的彈性。
本文要點：
1）該多孔晶體隨著客體分子的釋放、吸收和交換，甚至在低溫范圍內隨溫度變化而動態改變其幾何形狀，變現出可逆的結構轉變特征。
2）在DMF和THF中得到的楊氏模量分別為1.77±0.16 GPa和1.63±0.13 GPa，這是目前報道的楊氏模量最低的多孔金屬有機晶體。
3）流體靜力壓縮實驗表明，這種彈性多孔晶體沿c軸的變形能力最強，壓縮至0.88 GPa時收縮5%，但結構沒有損壞。在0.46 GPa下得到的晶體結構表明，連接的大環在收縮時可以平移移動。
4）該研究為以機械連鎖分子為基礎來設計和發展具有特殊力學性能的多孔材料提供了一個新的思路。
CTNMOF的設計合成
首先，設計了一個[2]索烴基配體——H4CTNL，其中每個連鎖的芐胺大環帶有兩個羧酸基團，這些羧酸基團能夠通過配位作用與相鄰的索烴單元共享一個金屬離子。在其結晶狀態下，這些鏈狀的大環由氫鍵相互作用固定，并采用椅形或船形構象。相反，當Me4CTNL，H4CTNL甲酯衍生物溶解在DMF-d7中，這些氫鍵將會減弱，使連鎖大環彼此具有一定的構型自由。

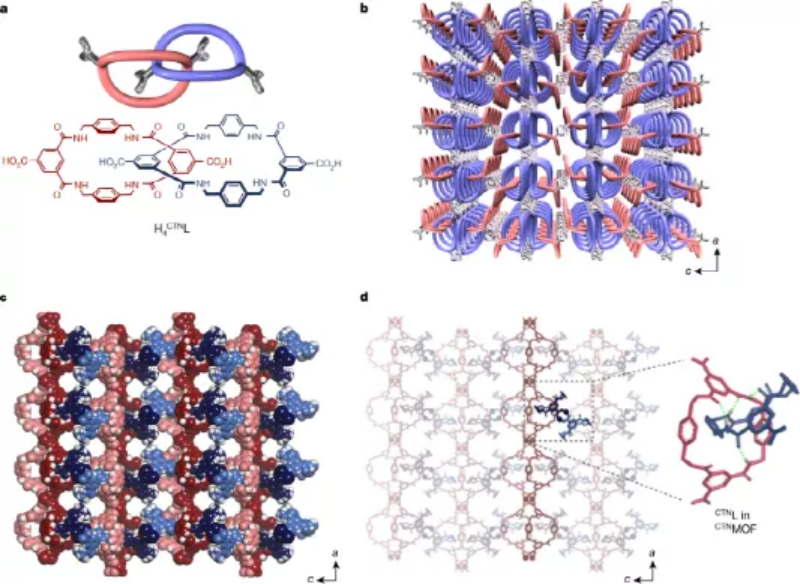

圖1 CTNMOF在25℃時的晶體結構，空間群為P4122。
X射線單晶衍射(SCXRD)分析表明，該晶體材料屬于P4122的手性空間群，其原子級精確組成為[Co2(CTNL)?7H2O?4DMF]n，說明在結晶過程中發生了鏡像對稱破缺。因此，CTNMOF中的CTNL單元采用手性拓?fù)浣Y(jié)構，沿四次螺旋軸呈現螺旋狀排列。另外，CTNL中的鏈狀大環在晶體a/b軸上形成了兩個一維(1D)金屬-有機鏈，它們是相互等價的，分別對應于CTNMOF三維框架的經緯線，而CTNL則位于經緯線之間的所有交叉點，并機械地將這些一維金屬-有機鏈連鎖。與H4CTNL晶體中的索烴環不同，CTNMOF中的索烴均采用船狀構象，從而在芐基之間形成了兩對分子內氫鍵。
因此，所獲得的晶體具有三維互聯通道，其沿c軸和a/b軸的橫截面積分別為6.2 × 6.2 ?2和4.5 × 4.0 ?2。通過PLATON計算，CTNMOF的溶劑空穴體積為單胞體積的59%。上述結果表明CTNMOF能夠容納氣體分子到它的晶體通道。例如，其在?78°C下的CO2吸附等溫線顯示了一個永久性微孔結構的存在，在P/P0 = 0.98時，其CO2吸附容量為65 ml STP g?1。
CTNMOF的動態變化
晶體CTNMOF在結構上是動態的，并在客體釋放、吸收和交換時可以經歷幾何變化。
1）超高的熱穩定性：在DMF中合成的CTNMOF將DMF分子作為客體存在于其相互連接的通道中。根據熱重分析CTNMOF在加熱到100°C時可以失去吸附的 DMF分子，獲得的無客體CTNMOF表現出了很高的熱穩定性，可以在近360°C的溫度下不發生分解。

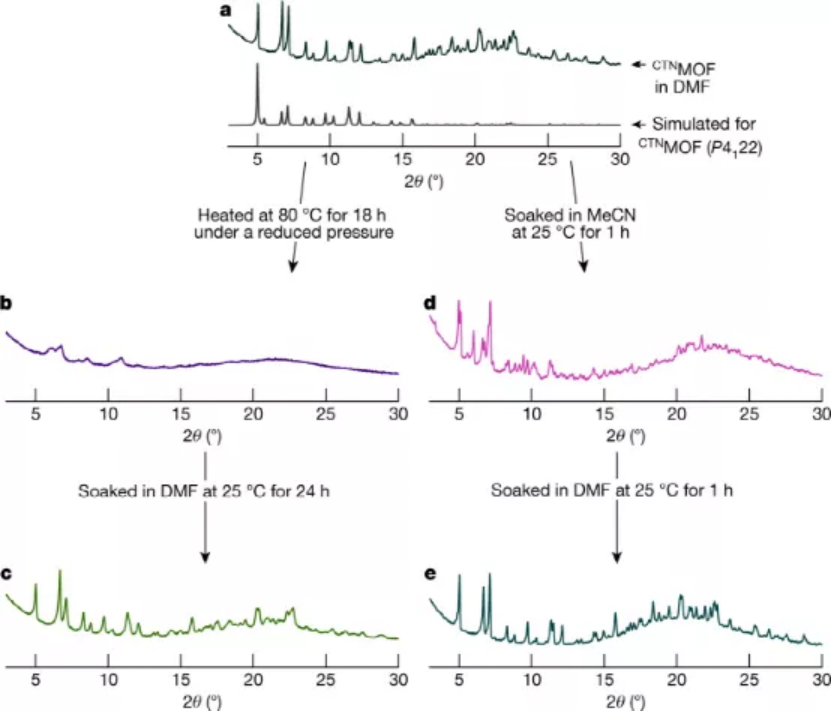

圖2 CTNMOF的客體響應特性。
2）可逆的溶劑依賴結構轉變：當吸附的DMF分子從CTNMOF中移除時，其PXRD圖譜變得相對無特征；然而，當該無客體CTNMOF重新浸泡在DMF中24 h時，該固體又神奇地恢復了其原始的PXRD圖譜。
3）溶劑類型敏感的結構轉變：除此之外，還發現CTNMOF的晶體結構對摻入物的類型很敏感。例如，含DMF的CTNMOF(圖在乙腈(MeCN)中25℃浸泡1 h后，其PXRD圖譜發生變化。然而，當MeCN浸泡的CTNMOF在25°C DMF中浸泡1 h時，其PXRD圖譜恢復到含DMF的CTNMOF。與此同時,當乙醇代替MeCN用于浸泡含DMF的CTNMOF，發生了單晶-單晶結構變化，空間群從P4122變成了 P41，充分證實了通道內客體發生了從DMF到乙醇交換。基于這些實驗結果可以知道，CTNMOF在保持其多孔結構的同時，隨著客體釋放、吸收和交換，其幾何特征會發生動態變化。

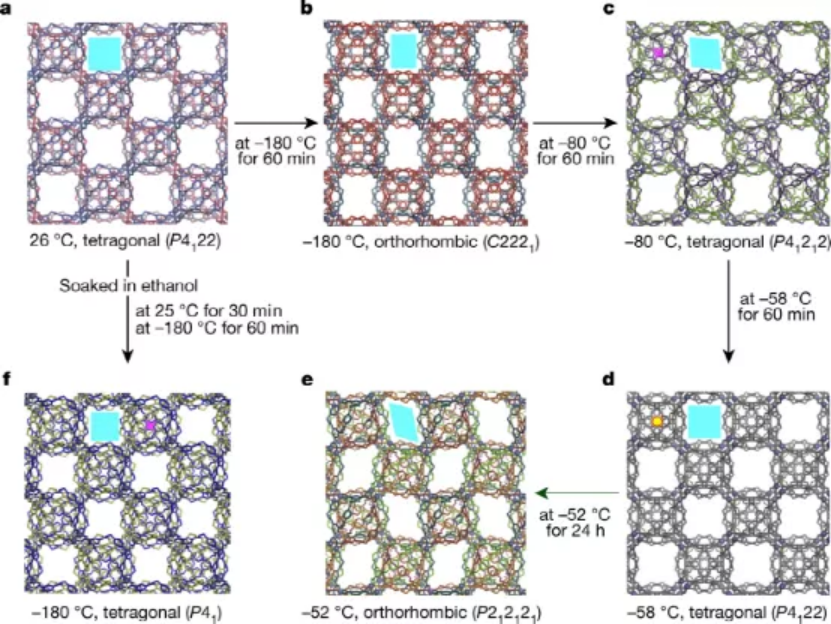

圖3溫度和客體依賴性的CTNMOF結構轉變。
溫度依賴性的結構轉變：CTNMOF也表現出優良的熱適應特征。在變溫SCXRD測量中,成功收集到不同溫度下含DMF的CTNMOF的單晶結構。從?180°C加熱到?130°C時，CTNMOF的空間群保持不變，為C2221。再從?130℃逐漸加熱至?80℃以及?58℃，空間群也隨之由C2221變?yōu)?/span>P41212，再變?yōu)?/span>P4122。?58°C得到的晶體空間群和26°C的一致，它是最對稱的CTNMOF結構，在最小不對稱單元中只有CTNL中一個大環和一個Co2+。然而，當CTNMOF從?58°C加熱到?52°C時，并在同一溫度下加熱24 h，晶體的空間群變?yōu)?/span>P212121，其幾何形狀是CTNMOF觀察到的最不對稱的，在不對稱單元中有四個大環(兩個CTNL)和四個Co2+離子。這種溫度自適應的結構變化，是CTNMOF最顯著特征之一，從沿c軸最大通道的橫截面形狀的變化可以清楚地看到：26°C的正方形，?180°C的矩形，?80°C的菱形，?58°C的正方形以及?52°C的平行四邊形。
CTNMOF的彈性性能
受到上述CTNMOF晶體的動態和自適應特性的啟發，研究者通過納米壓痕研究了其變形性能。為了確定用于納米壓痕測試的晶體的最大載荷，對CTNMOF進行了斷裂測試，當對CTNMOF晶體施加33 mN的載荷時，晶體發生了致命斷裂。沿著薄矩形晶體a / b軸壓縮，材料的楊氏模量為6.31±0.14 GPa。由于CTNMOF中的鏈狀大環以環間氫鍵的方式相互連接，故而將CTNMOF在DMF中浸泡60分鐘，以減弱這些氫鍵。然后，在DMF和THF中對含DMF的CTNMOF進行納米壓痕試驗，得到的楊氏模量分別為1.77±0.16 GPa和1.63±0.13 GPa。

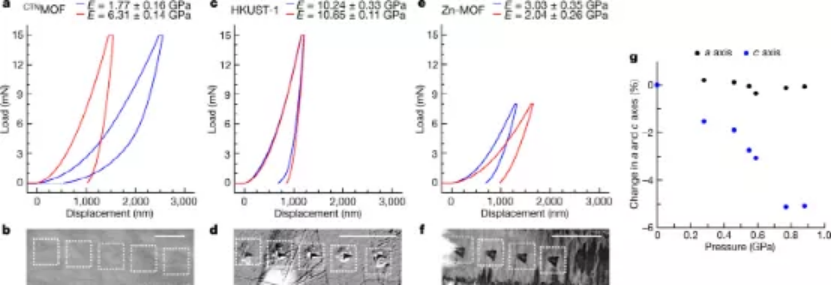

圖4 CTNMOF的彈性性能。
這些值是迄今為止所報道的最小的金屬有機晶體。然而，令我們驚訝的是，在CTNMOF表面的受壓部分沒有留下壓痕，可能反映了CTNMOF優良的彈性性質。
參考文獻

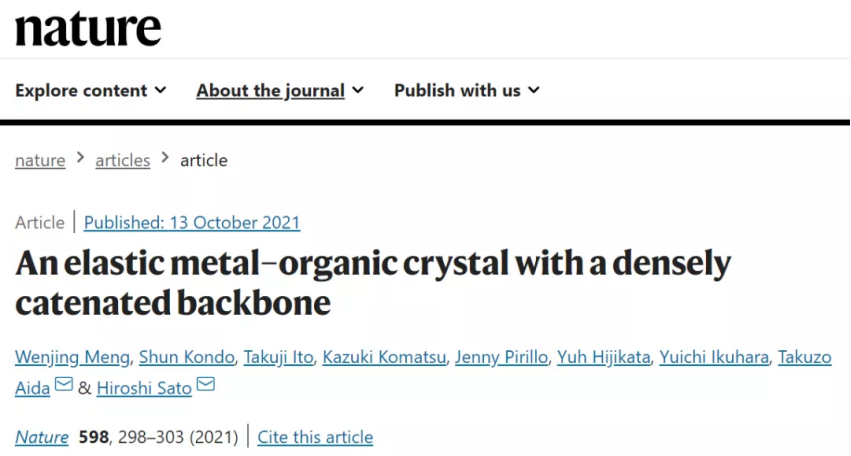

Meng, W., Kondo, S., Ito, T. et al. An elastic metal–organic crystal with a densely catenated backbone. Nature 598, 298–303 (2021).
DOI:10.1038/s41586-021-03880-x
https://doi.org/10.1038/s41586-021-03880-x
