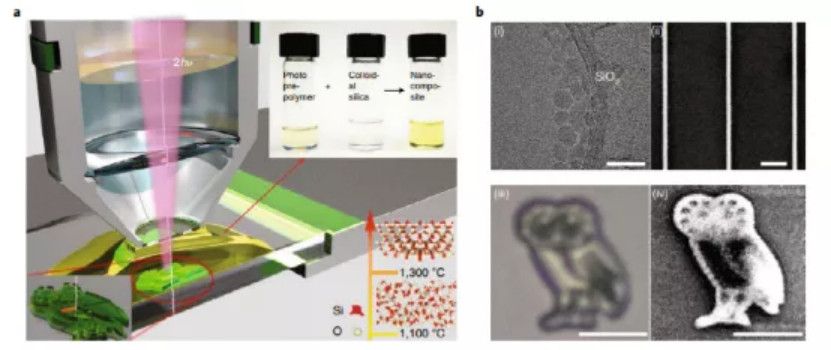

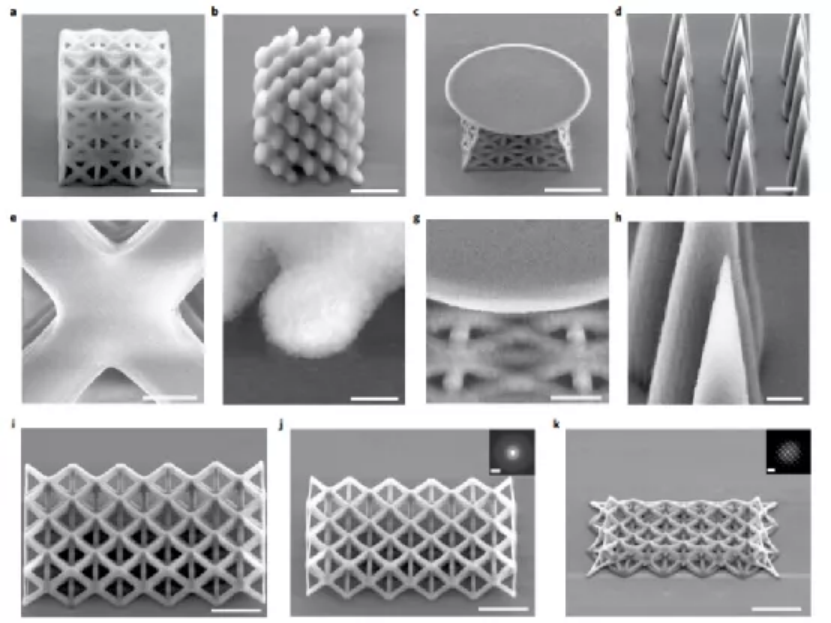

第一作者：Xiewen Wen，Boyu Zhang通訊作者：Weipeng Wang，Jun Lou，Pulickel M. Ajayan，Jacob T. Robinson具有潛在應用前景的納米結構無機材料在基礎科研和實際應用方面都引起了人們極大的研究關注。SiO2作為使用最廣泛的一種無機材料，其在在微電子、微機電系統和微光子學等領域的應用，都需要納米級分辨率的制造方法。為了制造具有所需納米結構的SiO2通常需要復雜的自上而下的過程，包括熱氧化和化學氣相沉積，然后是干法或濕法刻蝕步驟。雖然已經開發出高產率的成熟加工技術，但這些技術涉及使用危險化學品(例如，抗蝕劑、顯影劑和蝕刻劑)，并且具有極復雜的技術要求。此外，使用自上而下的制造方法在納米分辨率下實現復雜或不對稱的三維（3D）結構是非常具有挑戰性。因此，目前，人們對于能夠制造具有復雜幾何形狀和化學變化的3DSiO2結構的直接納米制造技術存在巨大的需求。新興的增材制造（AM）技術，或使用3D打印，可以通過逐層沉積來創建精細結構，以生成復雜的架構并簡化制造過程。更重要的是，3D打印作為一種成熟的自下而上技術，已經被報道可以構建傳統的自上而下圖案化方法無法實現的曲線基板、非平面表面和曲折的3D圖案。雖然可以制造出具有優異光學和機械性能的清晰結構，但商用3D打印技術提供的相對較低的空間分辨率限制了其在微電子、微機電系統和微光子學中的應用。此外，盡管新興微數字光處理技術可以提高10微米以下的空間分辨率。然而，對于需要空間分辨率小于光波長的微光子器件應用來說，這仍然不夠。亞波長空間分辨率可以通過雙光子聚合（2PP）獲得，這是一種基于激光的直接書寫技術，其中樹脂通過同時吸收兩個光子來引發自由基聚合。使用光聚合物的2PP使得通過AM技術制造具有復雜結構的納米結構成為可能。盡管無機納米結構極大地拓寬了2PP AM的應用范圍。然而，其通常含有碳或氮元素的混合物，具有復雜的分子組成，表現出較不可控的電學性能，并且缺乏光學透明度。這阻礙了它們在微電子學和微納光子學中的應用。近日，萊斯大學Weipeng Wang，Jun Lou，Pulickel M. Ajayan，Jacob T. Robinson報道了開發了一種3D打印高質量的SiO2納米結構的方法，其分辨率可達200 nm以下，并可靈活摻雜稀土元素。通過控制燒結過程，打印出來的SiO2可以是非晶態玻璃，也可以是多晶方石英。此外，3D打印的納米結構展示了誘人的光學特性。例如，所制備的光學諧振盤的品質因子（Q）可達104以上。此外，對于光學應用來說，Er3+、Tm3+、Yb3+、Eu3+和Nd3+等稀土鹽的摻雜和共摻雜可以直接實現在打印的SiO2結構中，在所需波長顯示出強烈的光致發光。，這項研究預示了3D打印技術在微納光學領域的巨大應用潛力。制造含有SiO2納米顆粒 (NPs) 和 2PP前體的合適“墨水”必須滿足以下幾個條件：i）SiO2 NPs的尺寸必須很小（約 10 nm）才能達到納米級分辨率；ii）2PP前體的折射率必須與SiO2的折射率相匹配，以獲得透明油墨，以消除光消光和散射；iii）具有高油墨導熱性，以免被峰值功率達到兆瓦時的飛秒激光瞬間汽化；iv）墨水必須非常均勻且分散良好，以保持納米級分辨率并避免局部蒸發；v）具有高SiO2 NPs負載量，以保持打印的幾何形狀并最大限度地減少變形。顯然，同時滿足這些條件極具挑戰性。基于此，研究人員將平均直徑為11.5 nm 的PEG功能化的分散良好的膠體SiO2 NPs墨水與兩個精心挑選的小分子丙烯酸酯聚合物前體，與具有大雙光子吸收截面的光引發劑和光抑制劑混合。從混合物中除去溶劑后，生成最終的干凈透明的淡黃色納米復合墨水（圖1a）。合成的納米復合墨水在黑暗中存放數月后，不會有明顯的SiO2 NPs聚集或沉降。然后將納米復合墨水滴到經過等離子體清洗和適當消毒劑預處理的藍寶石襯底上，產生與印刷材料有適度粘附的表面。研究人員展示了通過2PP打印機將納米復合墨水塑造成設計的3D結構（圖1a）。在打印過程中，一束780 nm, 100 fs的激光束使用高數值孔徑，油沉浸物鏡聚焦。光引發劑同時從激光脈沖中吸收兩個光子并產生自由基來啟動納米復合油墨的聚合過程。在這一步驟中，含有聚合物前驅體和SiO2 NPs的納米復合墨水將轉化為具有二氧化硅納米顆粒的聚合網絡。由于2PP中閾值效應的存在，亞波長的臨界分辨率得以實現。通過橫向掃描檢流計并隨壓電臺移動z軸，可疊加形成多層切片結構，并打印出最終所需的結構（圖1a左下插圖）。緊接著，打印的材料在丙二醇單甲醚乙酸酯溶劑中顯影，并用異丙醇沖洗。在此步驟中，紫外線 (UV) 發光二極管燈可用于進一步固化打印結構，并且可選地使用臨界點干燥器來防止精細結構由于毛細管力而坍塌。打印的聚合物/SiO2 NPs復合材料隨后在管式爐中進行熱解和燒結。產品中的有機物在熱處理后被分解和去除，只剩下聚集的SiO2 NPs。隨著溫度的升高，SiO2 NPs被轉化為具有不同物相的致密SiO2。研究人員發現，在1100 °C和1300 °C下燒結可以分別獲得高質量的非晶態玻璃和多晶方石英（圖1a的右下角插圖）。圖1b(iii)和顯示了最終3D打印的硅米貓頭鷹標識的光學和掃描電子顯微鏡圖像，該標識是在1100 °C下燒結而成，尺寸為5 μm×10 μm。為了探索最好的臨界分辨率，進一步打印了孤立的平滑線條（圖1b(ii)）。確定了最精細的結構具有約170 nm寬度的分辨率，表明所提出的2PP-3D打印技術可以實現200 nm以下的分辨率。要點2 2PP-AM制造的各種SiO2微結構SEM研究人員展示了通過2PP-3D打印AM制造的各種SiO2的典型SEM圖像（圖2）。這些SEM圖像表明，使用上述方法可以創建具有亞200 nm分辨率的復雜結構。具體來說，重點突出了由寬度為400 nm的光束組成的3×3×3面心立方晶格桁架結構（圖2a）和具有約1 μm直徑橢球特征的金剛石晶格桁架結構（圖2b），展示了該策略的出色打印能力。而進一步，研究人員成功的制造出更復雜的結構，如盤直徑為25 μm的懸掛盤-桁架光學諧振盤（圖2c）和具有尖銳尖端的微針陣列（圖2d）。收縮率對于保持設計結構對于進一步優化至關重要，因此，研究人員對比了3D打印的八角桁架結構在兩種不同溫度燒結前后的SEM圖像（圖2i-k），以研究燒結引起的收縮和變形。研究人員直接對比了在1100 °C燒結的八面體點陣（圖2j）和印刷的八面體點陣（圖2i），發現均勻的線性收縮約為15 %。收縮率比以前使用立體光刻的工作相對較小。這得益于SiO2 NPs較高的負載濃度和良好的分散性，這將極大地支持打印結構的骨架。然而，在1300 ℃燒結會產生較大的變形，導致設計結構的坍塌，這可能是由于結晶前的熔融過程以及樣品與基底之間的熱膨脹失配造成的。此外，研究人員通過透射電子顯微鏡(TEM)、X射線衍射和拉曼光譜證實了燒結的SiO2晶相和元素組成。圖2 利用2PP-AM技術制造的SiO2的微結構SiO2是一種透明材料，廣泛應用于光纖、透鏡和微光子元件等光學應用。為了探究2PP-3D打印的SiO2的獨特光學性能，研究人員測量了厚度約為2 μm的打印非晶和結晶薄膜的紫外-可見透射光譜（圖3a）。結果表明，2PP-3D打印的SiO2材料在200 nm到1100 nm的測量范圍內具有高度透明性，沒有任何可見的吸收峰。2PP-3D打印的非晶SiO2表現出整體較高的透過率。眾所周知，傳統的SiO2微光子元件制造方法無法實現任意的3D結構。然而，高分辨率2PP-AM技術為無源和有源微光子元件的制造打開了大門，使集成光子元件的3D打印成為可能。回音壁諧振盤是集成光子學的基本組件之一，但由于其3D性質，制造極具挑戰性。研究人員成功制造了一個工作在1550 nm光通信波段的概念驗證的微環光學回音壁諧振腔（圖3d）。與目前廣泛采用的采用光刻技術和XeF2等離子體刻蝕技術制成懸空圓盤，然后CO2激光回流形成環面技術相比，在錐形fcc晶格桁架基底上3D打印的SiO2光學微環諧振盤具有兩個優勢：i）支撐底座的結構可以通過適當?shù)脑O(shè)計變得更加堅固。在之前的方法中，支撐結構的刻蝕無法控制；ii）環面的形態可以精確控制。通過精確地操縱環面形貌，本工作制備了具有不同形貌和高品質因數的諧振盤。測量的具有零環寬的微盤結構的品質因子為5×103。圖3b顯示了3D打印的微環諧振器在1550 nm附近的傳輸特性。通過擬合洛倫茲線型，在1554 nm處的品質因子達到1.1×104，與已報道的2PP工藝制備的懸空SiO2光學諧振器的品質因數相當。考慮到本工作測量中較大的耦合損耗，實際的Q值可能會高出幾個數量級。研究人員通過在納米復合墨水中摻雜稀土元素制備了有源光子器件。類似的摻雜策略已經被應用于制作有色眼鏡。然而，這些研究并沒有實現有源光子元件，正如本研究中顯示的亞微米分辨率打印技術一樣。圖3e是打印的Er3+-，Eu3+-，Tm3+-，Nd3+-和Yb3+摻雜以及Er3+/Yb3+(1：1)共摻非晶氧化硅薄膜在1×1019 cm-3離子濃度下的可見-近紅外發光。每個光致發光峰與單個稀土元素的原子躍遷線相匹配，用熒光顯微鏡拍攝的插圖表明摻雜是均勻的，這表明所提出的技術非常適合打印諸如微納激光器等活躍的微光子器件。更重要的是，所提出的技術可以制造具有任意形狀的稀土摻雜微光學元件。圖3 SiO2諧振盤的光學應用1）研究人員開發了一種2PP 3D打印技術，使用PEG功能化的膠體SiO2 NPs進行高負載。2）利用3D打印和后燒結技術，成功在低于200nm的分辨率下創建了具有任意形狀的非晶玻璃或多晶方石英結構的高質量3D SiO2結構。3）這種方法在稀土元素的摻雜/共摻雜方面表現出靈活性，并實現了高Q值的微環諧振器，揭示了通過3D打印用SiO2制造無源和有源集成微光子芯片的潛力。進一步用受激輻射耗盡方法來演示10 nm以下分辨率的工作將極大促進該領域的發展。4）有了這項技術，人們未來可以設想通過對打印的晶體SiO2進行鎂還原，從而制造出任意3D結構的晶體硅，從而使3D打印硅片的夢想成為現實。Wen, X., Zhang, B., Wang, W. et al. 3D-printed silica with nanoscale resolution. Nat. Mater. (2021).DOI：10.1038/s41563-021-01111-2https://doi.org/10.1038/s41563-021-01111-2
