第一作者：Wanqing Meng, Feifan Xu, Zhihao Yu, Tao Tao
通訊作者：王欣然，施毅，張榮，劉斌
通訊單位：南京大學
研究背景
自上世紀90年代以來，氮化物半導體發光二極管（LED）使得固態照明發生了革命性變化，如今已發展成為價值數十億美元的產業。近年來，小型化LED器件（micro-LED）的發展使得許多新的應用成為可能，例如用于增強和虛擬現實（AR/VR）的高分辨率自發射顯示器、可見光通信和生物醫學探針等。它們可以提供超過107cd m-2的極端亮度，納秒級的響應時間，高效率（~60 %），寬的工作溫度窗口，使得micro-LED成為最終的顯示技術。為了滿足未來對人機界面的需求，每個像素都需要有微電子的尺寸和不透光的亮度。這就需要高性能薄膜晶體管（TFT）背板的整體三維集成，超越現有基于非晶硅和銦鎵氧化鋅（IGZO）的TFT技術的驅動能力。
二維（2D）半導體，如過渡金屬二硫?qū)倩铮═MDs），作為異質組分具有幾個顯著的特征。首先作為晶體材料，其遷移率大于100 cm2 V?1 s?1，遠高于非晶TFT材料。因此，可以在低電壓下驅動micro-LEDs，降低背板的功耗。第二，大量TMDs可以通過化學氣相沉積（CVD）實現晶圓級合成。目前，實驗室可以批量生產4英寸的MoS2薄膜，而生產更大尺寸的MoS2薄膜也沒有任何科學障礙。第三，作為范德華材料，它們可以在室溫和非真空條件下轉移到任意基底上。這有利于與主流半導體技術的后道工序（BEOL）集成。第四，得益于原子薄特性，它們具有極佳的柔性和光學透明度。這些特性使得TMDs在先進顯示應用中具有良好的應用前景。
成果簡介
近日，南京大學王欣然教授，施毅教授，張榮教授（現任廈門大學校長），劉斌教授等人報道了大面積MoS2薄膜晶體管（TFTs）與GaN基微發光二極管（LEDs）通過BEOL過程的集成，并展示了其高分辨率的顯示。MoS2晶體管具有54 cm2 V?1 s?1的遷移率,210 μA μm?1的驅動電流和出色的均勻性。此外，該器件可在低電壓下驅動微米級LEDs，亮度可達7.1×107 cd m-2。驅動能力、響應時間、功耗和調制方式的綜合分析結果表明，MoS2 TFT適合于高分辨率和高亮度極限的顯示應用。進一步的，研究人員演示了一種32×32有源矩陣（AM）顯示器，分辨率達到寸1270像素每英寸。這種工藝完全單片化、低溫、可擴展，并且可以良好的兼容微電子工藝。
要點1：?jiǎn)纹蒑oS2 TFT與微型LED
AM微型LED顯示器的原理圖和光學顯微圖像如圖1a,b所示。該堆棧由三層組成，底層是通過金屬有機CVD在藍寶石襯底上生長的標準GaN基LED。采用光刻法和干法蝕刻法制備了圓形臺面。對于藍色和綠色LED，通過控制InGaN/GaN多量子阱中銦的組成來設計發光顏色（圖1d）。通過在藍色LED上沉積顏色轉換的CdSe/CdTe量子點來實現紅色發射。這種顏色轉換方法避免了紅色LED的外量子效率（EQE）低和質量傳遞的問題，是實現全彩色顯示的一種更方便的方法。RGB LED的電致發光光譜分別集中在460nm、520nm和635nm，復蓋127 %國家電視標準委員會（NTSC）和95 %廣播電視（BT）（圖1h）。在光刻成圓形象素和頂部接觸層沉積在p-GaN上后，添加一層自旋玻璃層（SOG，約1.3 μm厚）作為涂層，作為平面化和電隔離層。接著，在SOG上整體制作出MoS2 TFT矩陣，并通過垂直通道連接到底層的微型LED。為了減少頂部發射的阻塞，在每個LED像素的側面設計了TFT和電氣布線（圖1c）。
MoS2晶體管驅動微型LED顯示器需要同時滿足高性能和均勻性。為此，研究人員使用CVD在2英寸藍寶石晶片上生長高質量的MoS2單晶薄膜（圖1f）。整個晶圓直徑的拉曼掃描結果（圖1g）顯示，E12g和A1g兩種Raman模式之間的距離為19.67±0.47 cm?1，表明MoS2是具有良好晶圓級均勻性的單分子層。此外， 100 × 100 μm2的區域內的高分辨率的PL映射實驗得到的光強、峰位和半最大值全寬的PL映射結果表明，單層MoS2薄膜具有較高的均勻性。

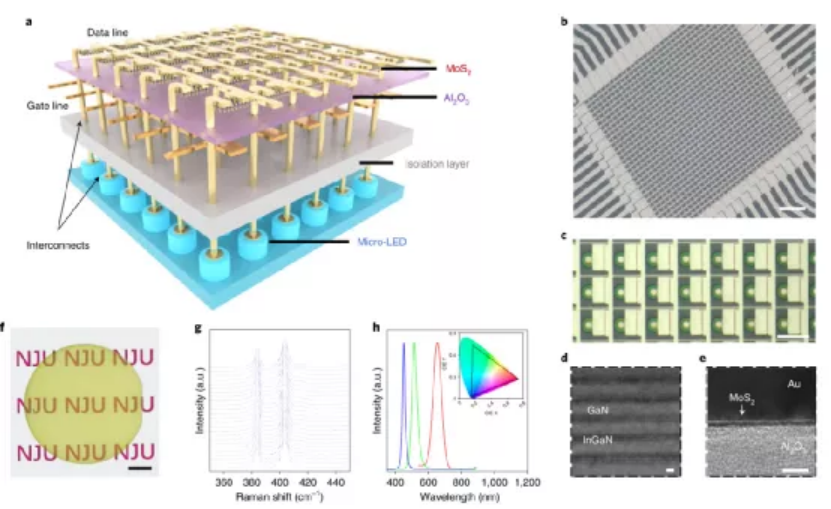

圖1. 單片集成MoS2 TFTs與微LED。
要點2：MoS2晶體管的制造與性能研究
二維晶體管的性能很大程度上依賴于接觸界面和介電界面。傳統的聚合物轉移、光刻和金屬沉積不可避免地會引入污染和缺陷，降低遷移率和均勻性。由于額外的轉移步驟，大面積CVD薄膜的情況更糟。為了最大限度地減少外部污染，研究人員開發了一種超凈且可擴展的制造工藝（圖2a）。簡單而言，使用聚(甲基丙烯酸甲酯)/聚二甲基硅氧烷（PMMA/PDMS）標記來拾取預先沉積在Si片上的Au薄膜，并將其疊層到新鮮生長的MoS2上。在90 °C溫和加熱后，MoS2被干分層（無溶劑），轉移到帶有預先設計的局部背柵和20 nm Al2O3柵介質的微LED芯片上。藍寶石的干分層現象表明Au與MoS2之間有較強的內在結合，與理論計算結果一致。作為保護層，Au膜被保存在MoS2上直到最后一步，可防止環境吸收，干蝕刻掩模和電接觸。接下來，對不必要的Au/MoS2進行光刻和蝕刻。需要注意的是，在這一步驟中，通道和接觸區域仍然受到Au膜的保護（圖2a）。然后，蝕刻通孔并沉積金屬互連到微型LED上。在最后一步，使用水基KI溶液在Au薄膜上打開一個缺口，以確定MoS2通道。在整個過程中，MoS2在Au層壓前只短暫暴露在環境中，沒有暴露在任何聚合物或有機溶劑中。因此，無論是MoS2通道還是Au-MoS2接觸界面都非常干凈。此外，為了進一步解決Au的擴散和潛在的與商業鑄造廠的結合問題，研究人員建議使用Cu/Au雙層，其中Cu作為鈍化層，以減少Au的擴散。
研究人員接下來研究了MoS2晶體管的性能。得到了具有1 μm通道長度（L）和10 μm通道寬度（W）的典型器件的傳輸和輸出特性（圖2b,c）。該晶體管表現出n型行為，閾值電壓（Vth）為0.2 V，亞閾值斜率（SS）為200 mV dec?1，開/關比大于109，且無遲滯傳輸特性。通態電流（Ion）達到2.1 mA（或210 μA μm?1），超出了典型微型LED的工作電流幾個數量級。因此，MoS2晶體管可以在非常低的電壓下驅動微型LED。通過結合合適的柵極金屬和表面改性方案，Vth可以按需設計，以實現性能和靜態功耗之間的平衡。研究人員測量了大量的器件，還采用常規工藝制作了控制器件，在轉移、刻蝕和源/漏沉積過程中，將MoS2表面反復暴露于PMMA和有機溶劑中。接著，繪制了每組中200個器件的遷移曲線（圖2d）。經過優化后，一批器件的成品率可以達到95%，這表明該過程非常穩定，并且可擴展到自動化制造。更重要的是，超清潔工藝實現了性能和均勻性的顯著提升。與控制器件相比，Ion電流和SS的中間值分別提高了475%（從2提高到11.5 μA μm?1）和60%（從775提高到310 mV dec?1)。
優化結果表明，這種工藝是通過保護MoS2免受外部污染，降低了界面散射中心、陷阱態和非故意摻雜的密度。這些結果也強調了在表面主導的2D材料達到行業要求的性能和變化水平之前，開發非常規制造工藝的必要性。

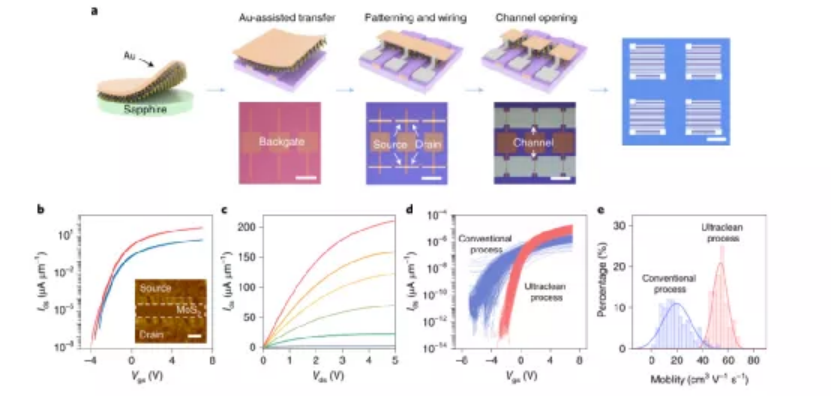

圖2. MoS2晶體管性能。
要點3：驅動單個微型LED
在單片集成MoS2 TFT之后，研究人員基于單晶體管-單二極管（1T1D）方案來驅動單個微型LED像素（圖3a，其中，Vg表示MoS2 TFT的柵極電壓，Vdata表示1T1D的偏置電壓）。微型LEDs在正向偏置下表現出標準的二極管行為，其理想因子n=1.45。研究人員獲取了1T1D的門可調操作點（LED和TFT的截取點）（圖3b）。在TFT的通態下，晶體管上的電壓降僅為0.57 V，相當于總功耗的14.3%。從1T1D的電流-電壓(I-V)特性（圖3c）可以看出，在2.3 V的LED通態電壓下，電流受到LED的限制。在通態電壓（發光區）以上，通過LED的電流由Vg調制。使用10-μm寬的MoS2 TFT，研究人員成功地點亮了10-40 μm藍色和綠色微型LED。在Vdd=Vdata=Vg=8V下，MoS2 TFT在所有情況下都能夠提供超過1.4 mA的驅動電流。在此條件下，藍色和綠色微型LED的亮度分別為1.9×107 cd m?2和7.1×107 cd m-2（圖3d）。1T1D的高亮度可以支持多種類型的顯示應用，包括AR/VR眼鏡、日光下的車輛顯示，甚至可見光通信。研究人員通過施加Vdata和Vg的同步脈沖來測量1T1D的響應時間。結果顯示，1T1D在250 khz電壓脈沖下可以穩定運行（圖3e）。電壓升降時間（10-90%）為330 ns，受設備限制。這表明單個像素可以潛在地工作在2.4 MHz，比最先進顯示器的刷新速率（~100Hz）快4個數量級，此外，MoS2 TFT降低了微LED瞬態響應中的電流尖峰，可進一步增加穩定性和壽命。同時，1T1D結構表現出優異的運行穩定性，在持續偏壓下3 h，電流和亮度幾乎沒有退化。研究人員通過脈沖幅度調制（PAM）和脈沖寬度調制（PWM）兩種方案對1T1D的亮度進行調制。結果顯示，PAM和PWM都可靠地實現了12級亮度調整。MoS2晶體管的大開/關比（109）和帶寬（2.4 MHz）可以微調亮度以滿足高動態范圍顯示的要求。接下來，基于1T1D的性能，研究人員評估了MoS2 TFT技術在各種顯示應用中的性能（圖3g）。

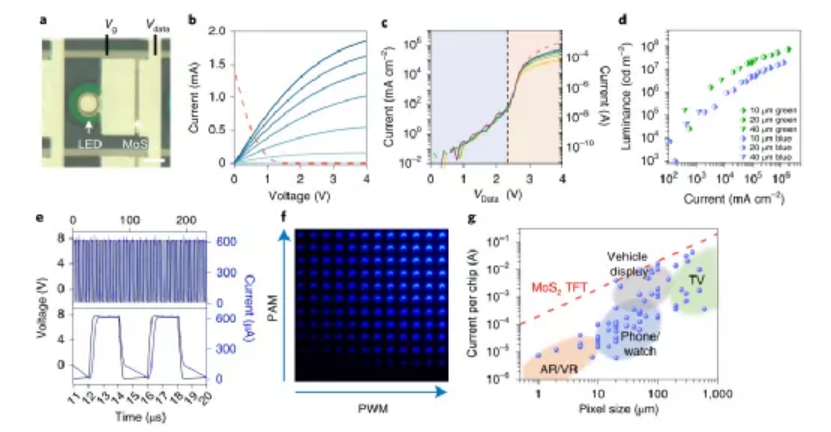

圖3. 用MoS2 TFT驅動單個微LED。
要點4：高分辨率AM顯示器
為了證明異構集成可以在系統層面工作，研究人員制造了完整的單片AM顯示器。顯示器有1024個(32×32)像素，間距20 μm，對應1270個PPI。每個像素包括10 μm微型LED和MoS2驅動晶體管。所有像素共享一個全局接地（n-GaN接觸）和獨立的可尋址數據和柵線，這些數據和柵線連接到FPGA的輸入/輸出接口上進行AM尋址（圖4a,b）。進一步的，作者演示了兩個使用微型LED顯示器尋址AM的案例。結果顯示，大多數器件故障是由于厚SOG經孔蝕刻不徹底，導致像素開。通過固定圖像中的失效像素，成功地用智能手機掃描了QR碼。此外，展示了使用綠色微型LED顯示屏進行AM尋址的另一個示例，其中通過點亮單個像素，在順序幀中繪制了方形圖案（圖4f）。雖然這些演示還很原始，但它們證明了MoS2 TFT可以在非常高的分辨率和系統水平上驅動微型LED顯示器。

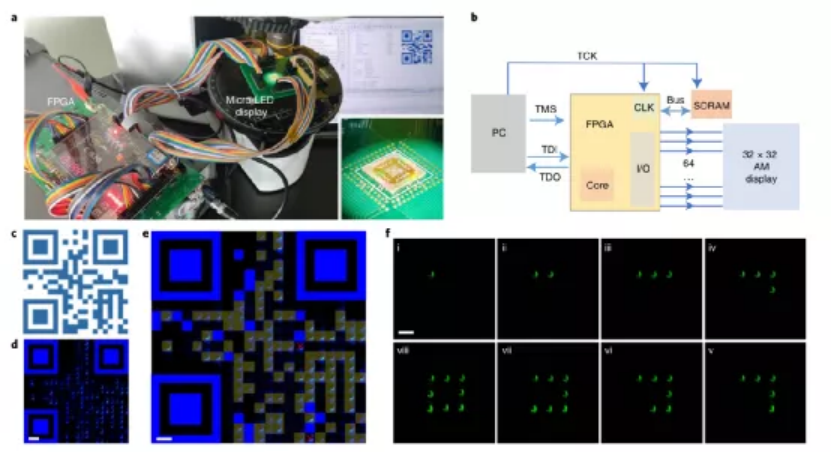

圖4. 高分辨率AM微LED顯示屏。
小結
1）開發了一種由原子薄MoS2 TFT驅動的全3D單片、1270-PPI AM微型LED顯示器。
2）MoS2采用低溫超凈工藝進行BEOL集成，表現出優異的電性能和均勻性。
3）對MoS2 TFT的驅動能力、亮度、響應時間、功耗和調制方式的綜合分析表明，MoS2 TFT適用于分辨率和亮度極限都達到最高的微型LED顯示應用。
4）原子薄型半導體將有望開發出透明和可穿戴顯示器用于生物醫學應用和人機界面。
因此，通過與成熟半導體技術的異構BEOL集成，將在不久的將來迅速推進2D材料技術的發展。
參考文獻

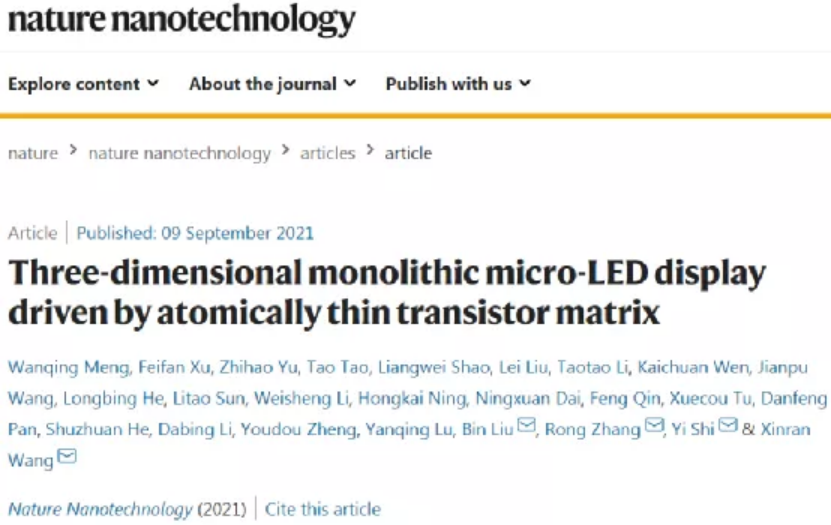

Meng, W., Xu, F., Yu, Z. et al. Three-dimensional monolithic micro-LED display driven by atomically thin transistor matrix. Nat. Nanotechnol. (2021).
DOI：10.1038/s41565-021-00966-5
https://doi.org/10.1038/s41565-021-00966-5
