第一作者：Guiji Liu

通訊作者：Francesca M. T oma

通訊單位：勞倫斯伯克利國家實驗室

研究背景

化石燃料的枯竭和燃燒造成的環境污染是亟待解決的兩個主要挑戰。基于此，人們對通過將二氧化碳（CO₂）還原為清潔燃料來轉換和儲存可再生太陽能作為化石燃料的替代品的興趣與日俱增。光電化學（PEC）器件通過利用半導體光電極吸收太陽能并驅動化學反應，是實現這一目標的一種極有前途的策略。與其他類型的光電極相比，金屬氧化物基光電極由于其成本低、儲量豐富的元素和易于制備而具有實際應用價值，已被廣泛用于制造PEC器件。然而，目前，可用的高效金屬氧化物光陽極和光陰極通常在操作條件下發生災難性退化。這無疑阻礙了PEC系統作為能量轉換和存儲的可行替代方案的發展。盡管已經提出了不同的保護方案，但目前人們對這些材料在光照下發生的化學變化的了解有限，然而，這對于提高電極穩定性又至關重要。在此背景下，對光電極在工作條件下的(光)電化學轉變的深入研究，對于不穩定材料保護方案的合理設計至關重要。

在不同的金屬氧化物光電陰極中，氧化亞銅（Cu₂O）在吸收可見光時具有較窄的禁帶寬度，在析氫反應（HER）或CO₂還原反應（CO₂RR）中也有合適的能帶排列。然而，Cu₂O光電陰極通常在幾分鐘內表現出明顯的光電流衰減。目前，人們認為這種失活與熱力學方面有關。而對于Cu₂O光電陰極在光照下的光腐蝕途徑，使這種材料能夠用于PEC CO₂RR的機理，目前還沒有完全的了解。

成果簡介

基于此，勞倫斯伯克利國家實驗室Francesca M. T oma報道了通過相關表征方法，測定了Cu₂O作為模型光電陰極在與HER和CO₂RR相關的不同電解質中，光照射下的PEC轉化。

研究人員證實了Cu₂O在光照下同時經歷光生電子還原和材料空穴氧化，并且降解速率在不同的電解液中是不同的，這與電解液中OH^?離子的存在有關。

研究人員進一步為這種材料提供了一種合理的保護方案，以確保持續和選擇性的光驅動CO₂RR對乙烯具有約60%的法拉第效率（FE）。

這項工作為光電催化材料用于可行的技術設備中提供了一種有效途徑。

要點1：電解質相關的Cu₂O降解

研究人員評估了原始Cu₂O在0.1 M Na₂SO₄和KHCO₃電解質中的基本PEC性能，這兩種電解質分別用于HER和CO₂RR（圖1a）。在整個工作電位范圍內，Cu₂O在含CO₂的KHCO₃中的光電流優于在含N₂的Na₂SO₄中的光電流。在含N₂的KHCO₃電解質中的進一步測試顯示，與在含CO₂的KHCO₃中的光電流相當，這意味著Cu₂O的光電流隨電解質（KHCO₃或Na₂SO₄）的不同而不同。

為了揭示Cu₂O與不同電解質之間的關系，研究人員研究了Cu₂O在無外加電位的黑暗中浸泡在不同水溶液中的化學轉化，這些水溶液包括Milli-Q水、Na₂SO₄和KHCO₃。隨后，采用電感耦合等離子體質譜（ICP-MS）對各溶液的離子含量進行了分析。研究人員發現銅離子在溶液中積累，根據所選的電解質，在3小時內達到4-400 ppb（圖1b）。這一結果證實了Cu₂O在水溶液中的溶解。特別是，溶解在KHCO₃電解液中的Cu離子比在Na₂SO₄中溶解的Cu離子高一個數量級。巧合的是，X射線光電子能譜（XPS）和掃描電子顯微鏡（SEM）顯示，浸泡后的Cu₂O表面存在額外的Cu⁰納米顆粒（圖1 c-f）。研究人員認為，Cu₂O與周圍各電解質的特定相互作用可能是確定光照下Cu₂O轉化動力學路徑的關鍵。

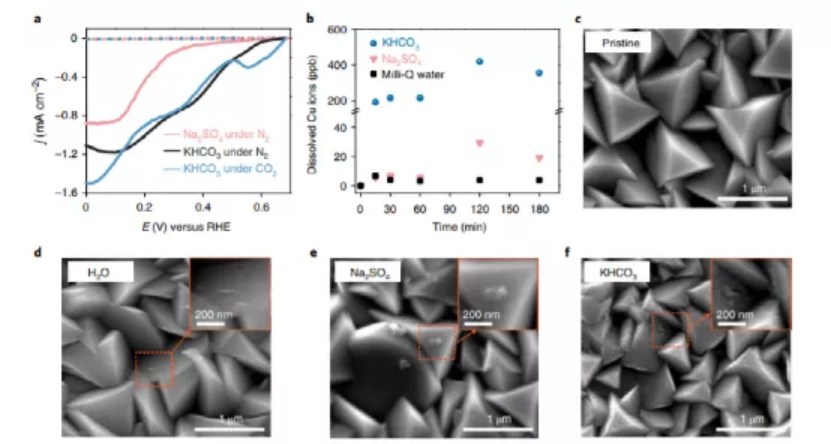

圖1. Cu₂O在水溶液中的化學轉化。

要點2：Cu₂O在光照下的轉化機理

為了更深入地了解Cu₂O的轉變，研究人員進一步使用軟X射線（hν=4.0 keV）對Cu₂O在KHCO₃和Na₂SO₄電解質中進行了常壓X射線光電子能譜（APXPS）測試，以直接探測固/液界面。從Cu₂O電極在黑暗中接觸Na₂SO₄電解質開始。在Cu 2p譜（圖2a）中，觀察到933 eV處的一個主要特征，以及946.8 eV和943.3 eV處的兩個特征，代表Cu⁺信號。在O 1S譜（圖2b）中，在535.8 eV和533.8 eV處有兩個明顯的峰，分別對應于氣相水蒸氣和液相水層。在OCP處照射后，Cu₂O在Na₂SO₄溶液中的光電極在30 min后基本保持不變（圖2a,b）。在這段時間之后，只有OH^?物種的一個小特征在935 eV處可見（圖2a），這表明光誘導在界面處形成了Cu²⁺-OH物種。此外，在O 1S譜的低結合能區（531.8 eV）也可以看到Cu²⁺-OH物種（圖2b）。此外，高分辨透射電子顯微鏡（HRTEM）、掃描電鏡（SEM）和X射線光電子能譜（XPS）表征表明，長時間光照會在Cu₂O表面形成Cu⁰和CuO/Cu(OH)₂組分。在KHCO₃溶液中，光照10 min內生成明顯增強的Cu²⁺-OH物種（圖2c,d）。

在Na₂SO₄和KHCO₃溶液中光腐蝕形成的可溶性Cu²⁺-OH (aq)表明，水溶液中OH^-離子的存在可能是促進Cu₂O在光照下氧化轉化的關鍵。

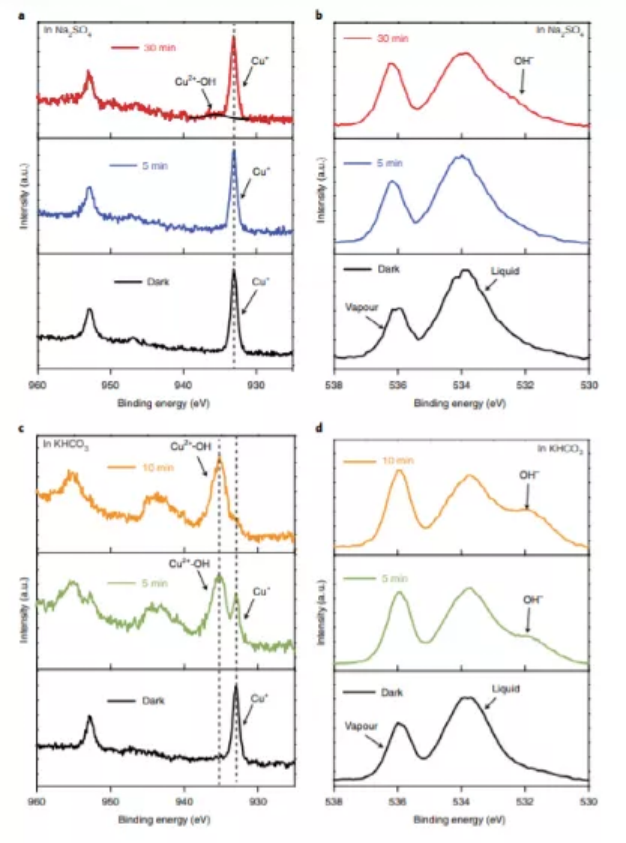

圖2. Cu₂O在OCP作用下的轉化機理。

要點3：Cu₂O保護的合理設計

根據上述發現，控制Cu₂O光電陰極在光照下的化學轉變需要同時提取空穴和促進電子從Cu₂O向電解液的轉移。在PEC系統的大多數保護方案中，催化劑通常用于在固/液界面捕獲光生電荷載體。雖然這應該適用于Cu₂O，但APXPS揭示了在光照下界面存在Cu²⁺-OH (aq)，這可能會破壞Cu₂O向催化劑的電荷轉移，如圖3a所示。因此，抑制水溶液中Cu²⁺-OH物質的形成至關重要。

為了減輕Cu₂O的還原，研究人員電沉積Ag納米粒子作為催化劑，以增強CO₂RR的電子轉移。然后，研究了Ag/Cu₂O和裸Cu₂O光陰極在用于CO₂RR的KHCO₃和AcCN中的性能（圖3. b,d）。實驗結果顯示，在水溶液中，與裸Cu₂O相比，Ag/Cu₂O在0.4 V時顯示出較低的初始光電流密度（圖3b）。，當使用AcCN時，其抑制了Cu₂O歧化，從而防止Cu²⁺-OH (aq)物種的形成（圖3c）。而Ag催化劑使Cu₂O在1.2 V時的初始光電流密度增加了約1.8倍（圖3d）。值得注意的是，在AcCN中超過1 h的計時電流法，Ag/Cu₂O保留了大約57%的初始光電流密度，而裸露的Cu₂O僅保留了大約6%。這些實驗結果表明，抑制界面上Cu²⁺-OH (aq)物種的形成可以指導固/液界面上的電荷轉移，從而抑制Cu₂O的化學轉化。

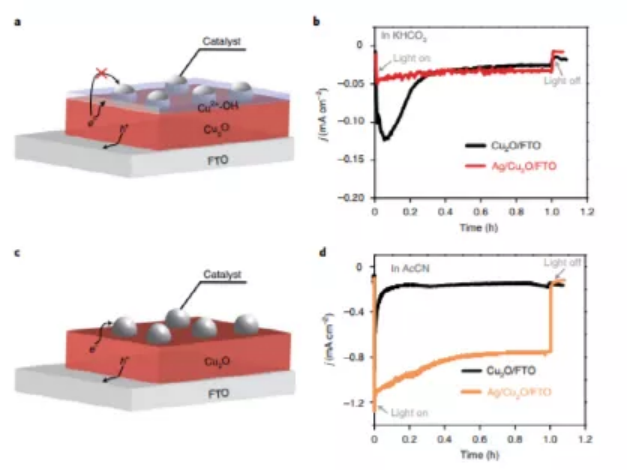

圖3. 非水溶液和催化劑保護的Cu₂O。

研究人員進一步設計了一個Z-方案(ZS)，通過介體層將Cu₂O (p型材料)中的空穴與n型材料中的電子重新結合。如圖4a所示，我們使用WO₃/Fe₂O₃雙層來構建ZS。同樣，利用一層薄的Au層作為WO₃和Cu₂O之間的介質層，制備了Cu₂O/Au/WO₃/Fe₂O₃/氟摻雜氧化錫（FTO）薄膜（圖4b）。通過檢測AcCN中Cu₂O/FTO、Cu₂O/WO₃/Fe₂O₃/FTO、Cu₂O/Au/WO₃/FTO和Cu₂O/Au/WO₃/Fe₂O₃/FTO光電陰極的PEC性能，研究了Au或WO₃/Fe₂O₃雙層膜的影響（圖4c）。結果顯示，在Cu₂O/Au/WO₃/Fe₂O₃/FTO和Cu₂O/FTO的比較中，前者在?1.2V時的光電流密度提高了近兩倍。另一方面，Cu₂O/WO₃/Fe₂O₃/FTO或Cu_2O/Au/WO₃/FTO僅表現出與Cu₂O/FTO相當?shù)男阅?。因此，研究人員認為所提出的Z-方案(Cu₂O/Au/WO₃/Fe₂O₃/FTO)為Cu₂O中的過?？昭ㄌ峁┝艘环N有效的復合機制。這種異質結被稱為Cu₂O/ZS/FTO。

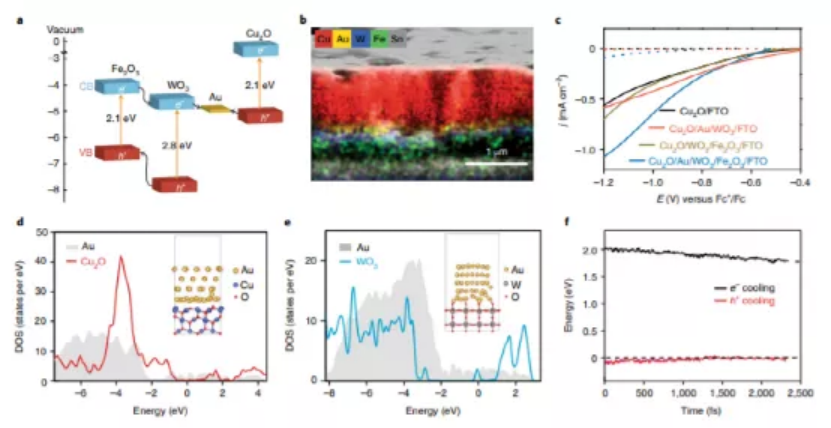

圖4. ZS的設計。

為了評估所提出的ZS在操作條件下提取Cu₂O空穴的有效性，研究人員分析了用于光催化CO₂RR的Cu₂O/ZS/FTO和Ag/Cu₂O/ZS/FTO光電陰極（圖5. a,b）。結果顯示，在沒有Ag催化劑的情況下，ZS的加入使Cu₂O/FTO在?1.2 V時的光電流密度提高了約1.7倍，這表明在Cu₂O/ZS/FtO表面積累了更多的光生電子。表面光生電子越多，加速Cu2O化學轉化的幾率越高。Cu₂O/ZS/FTO在計時電流法1 h后仍保持在初始光電流密度的16%，優于裸Cu₂O/FTO(6%)（圖5b）。這些結果顯示，空穴確實有助于誘導Cu₂O/FTO結構中的化學轉變，因此僅去除空穴就可以減輕Cu₂O中的材料轉變。研究人員用氣相色譜對生成的氣體產物進行了定量。結果顯示，隨著時間的推移，該系統實現了乙烯（C₂H₄，F(xiàn)E約60%）和氫氣（H₂，F(xiàn)E約40%）的選擇性和可持續生產（圖5 C）。

圖5. ZS和催化劑穩定的Cu₂O。

小結

1）闡明了Cu₂O在不同條件下的光電化學轉化機理，強調了電解質在確定動力學轉化途徑中的重要性。

2）將Cu₂O集成在同時調節載流子利用的異質結中，可以在非水溶液中選擇性和持續地在Cu₂O光電陰極上實現CO₂RR轉化為C₂H₄。

3）研究工作有望為太陽能驅動器件中Cu₂O的合理設計開辟新的途徑。此外，相關方法和保護策略也可以從Cu₂O擴展到其他光電催化材料。

參考文獻

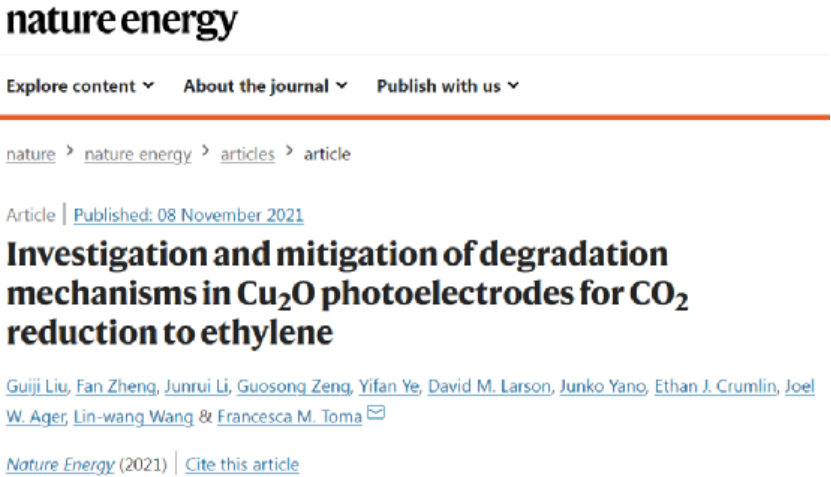

Liu, G., Zheng, F., Li, J. et al. Investigation and mitigation of degradation mechanisms in Cu₂O photoelectrodes for CO₂ reduction to ethylene. Nat Energy (2021).

DOI：10.1038/s41560-021-00927-1

https://doi.org/10.1038/s41560-021-00927-1
