研究背景
超級電容器，特別是纖維狀超級電容器，因?yàn)槟軌驗槿嵝噪娮犹峁┠茉炊艿皆絹?lái)越多的關注。基于水系電解質的超級電容器的輸出電壓（＜2 V）相對較低，限制了器件的實際應用。通常有兩種方法能夠提高超級電容器的輸出電壓。第一種方法是采用離子液體電解質替代水系電解質，但離子液體電解質具有成本高、安全性差（有毒、易燃）等缺點，而且對輸出電壓的提高相對有限。更為可行的是第二種方法，即多個獨立的超級電容器單元串聯在一起，提高輸出電壓。將器件簡單搭在一起的傳統串聯組合方式存在接觸不良、機械性能差等缺點，因此，制備一種具有高輸出電壓、高能量密度、優異機械性能的纖維狀超級電容器仍然是一個挑戰。
成果簡介
近日，東華大學陳南梁教授課題組聯合廈門大學劉向陽教授課題組在全球著名Cell出版社旗下新晉高水平期刊《Cell Reports Physical Science》在線發表了題為“High voltage output/energy density flexible asymmetric fiber supercapacitors based on a tree-like topology”的研究工作。該工作經過巧妙的設計，通過連續編織將多個器件單元串聯在一起，制備出具有樹形拓?fù)浣Y(jié)構的非對稱纖維狀超級電容器（tree-like topology-based asymmetric fiber supercapacitor，TTAFSC），該器件不但具有高的輸出電壓，同時還展示出優異的電化學性能和機械性能。
要點1：TTAFSC的仿生設計原理

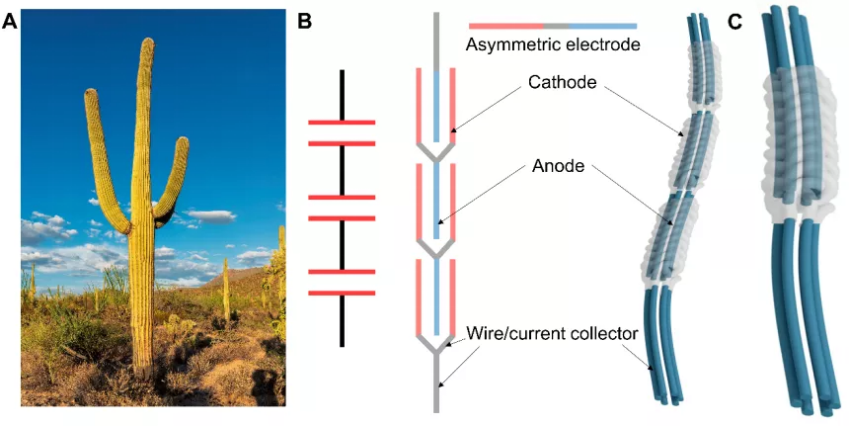

圖1. TTAFSCs的仿生設計原理。（A）樹形仙人掌，（B）串列式非對稱纖維狀超級電容器結構模型和編織制得的串列式非對稱纖維狀超級電容器的示意圖，（C）單個非對稱纖維狀超級電容器示意圖。
圖1A為樹形仙人掌，其生長規律遵循最簡單的樹形拓?fù)浣Y(jié)構：中心的樹干被少量分枝包圍，結構穩定，并且只有分枝，沒有子分枝。基于易于擴展的樹形拓?fù)浣Y(jié)構，本工作構建了串列式非對稱纖維狀超級電容器的結構模型，如圖1B所示。非對稱電極中的負極部分作為“樹干”被“樹枝”非對稱電極的正極部分所包圍。非對稱電極是由導線連接的正極和負極共同組成。受樹形仙人掌結構的啟發，提出采用編織的方法，通過正極和負極的連續編織，制備具有結構穩定性的樹形拓?fù)浣Y(jié)構非對稱纖維狀超級電容器（tree-topology-based asymmetric fiber supercapacitor，TTAFSC），如圖1B所示。而且，這種結構的TTAFSC具有擴展性強的特點，可以通過連續編織制備高輸出電壓的串聯式TTAFSC，并且輸出電壓還可以按要求任意設計。圖1C顯示了單個TTAFSC的結構示意圖。
要點2：MnO2@CNT/AC@CNT非對稱電極的制備和表征

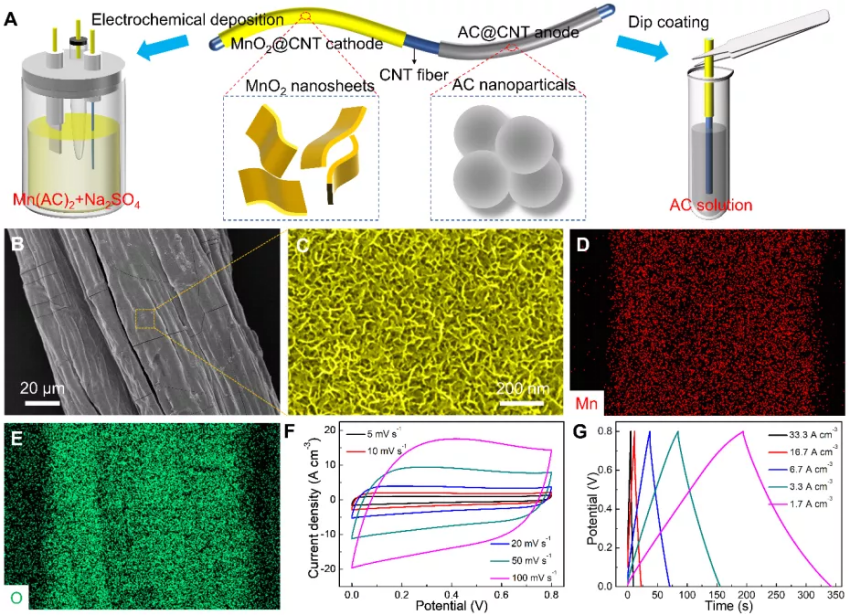

圖2. MnO2@CNT/AC@CNT非對稱電極的制備和表征。(A) MnO2@CNT/AC@CNT非對稱電極的制備示意圖。(B)、(C) MnO2-400@CNT在不同放大倍數下的SEM圖，MnO2-400@CNT的EDS圖：(D) Mn，(E) O。MnO2-400@CNT正極的電化學性能：(F) 不同掃描速率下的CV曲線，(G)不同電流密度下的GCD曲線。
圖2為MnO2@CNT/AC@CNT非對稱電極的制備和表征。在同一根CNT纖維的兩端分別電沉積MnO2和浸漬活性炭（activated carbon，AC）制備MnO2@CNT/AC@CNT非對稱電極，并對其成分、元素和電化學性能進行表征。
要點3：TTAFSC的連續編織

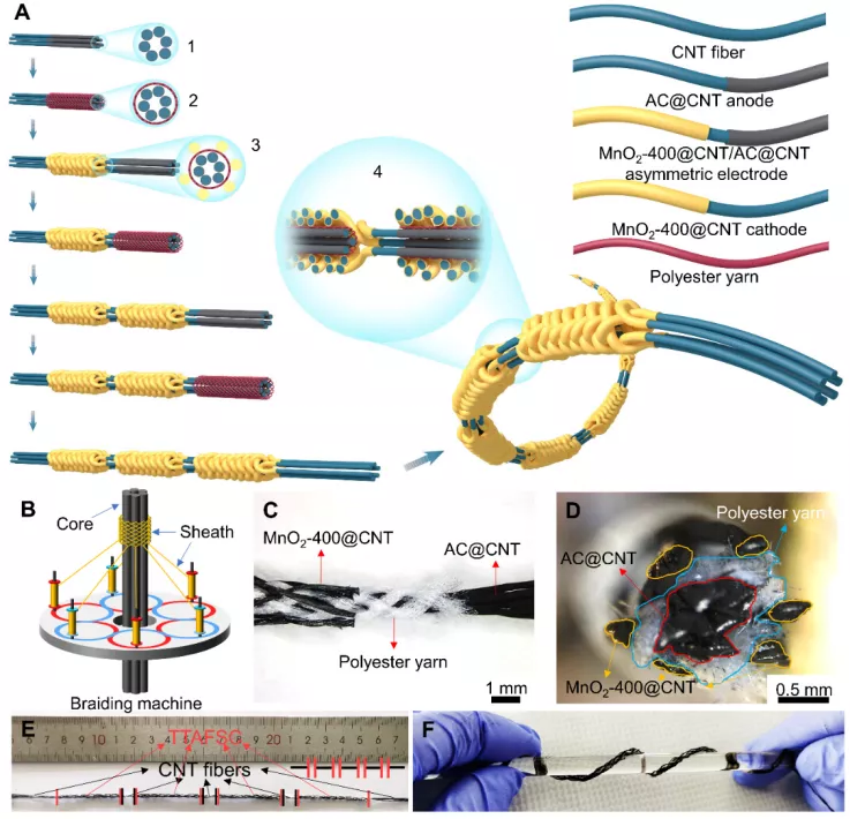

圖3. TTAFSC連續編織示意圖和實物圖。（A）TTAFSC連續編織示意圖，（B）高速編織機編織TTAFSC示意圖。（C）TTAFSC的軸向結構和（D）橫截面結構實物圖。（E）四個編織單元串聯的TTAFSC實物圖，（F）繞在玻璃棒上的TTAFSC實物圖。
圖3描繪了TTAFSC的連續編織過程。這種類似于編織繩結構的串聯式TTAFSC，通過編織的形式將正負電極巧妙的串聯在一起。理論上，通過這種編織方法，可以制備出由無限多個編織單元組成的，輸出電壓可設計的纖維狀超級電容器。圖3C和D分別展示了TTAFSC的軸向結構和橫截面結構，直觀的表現出TTAFSC軸向的整體性和橫向的皮芯結構。圖3E為4個編織單元串聯的TTAFSC，單個TTAFSC器件的長度約4 cm。同時，TTAFSC可以纏繞在玻璃棒上，展示了其優異的柔軟性（圖3F）。
要點4：TTAFSC的儲能性能
圖4. TTAFSC的電化學性能。單個TTAFSC的電化學性能：（A）不同掃描速度下的CV曲線，（B）不同電流密度下的GCD曲線。不同編織單元的TTAFSC的電化學性能對比：（C）50 mV s-1掃速下的CV曲線，（D）5 mA電流下的GCD曲線。（E）TTAFSC在不同編織單元時的輸出電壓及體積比電容, （F）TTAFSC在輸出電壓、能量密度和功率密度方面性能與文獻中報道的串聯式超級電容器性能對比圖。
首先對單個TTAFSC進行電化學測試，在0.6 A cm-3的電流密度下，TTAFSC的體積比電容達到61.8 F cm-3。不同編織單元串聯的TTAFSC的電化學性能也被測試。圖4C展示了1、2、4和6單元串聯的TTAFSC在50 mV s-1掃速下的CV曲線，CV曲線呈現出幾乎一致的矩形形狀。隨著串聯單元的增加，輸出電壓從1.6 V線性增加到9.6 V。然而，隨著單元數增加，電流則相應減少。TTAFSC的GCD曲線如圖4D所示，在5 mA的電流下，TTAFSC的GCD曲線顯示對稱三角形形狀和恒定的充電/放電時間。圖4E為不同編織單元TTAFSC對應的輸出電壓和體積比電容，隨著串聯單元的增加，體積比電容急劇下降。雖然TTAFSC的比電容與串聯單元數成反比，但根據方程E= 0.5 × C × U2，在串聯單元數增加時，TTAFSC的能量密度并沒有降低。6單元TTAFSC的能量密度為19.6 mWh cm-3，與1單元TTAFSC 19.7 mWh cm-3的能量密度幾乎一致，而他們的功率密度均為1111 mW cm-3。此外，制備的TTAFSC在輸出電壓、能量密度和功率密度方面的性能與文獻中報道的串聯式超級電容器的數據進行對比，如圖4F所示，本工作編織的TTAFSC無論在輸出電壓還是能量密度和功率密度均超過絕大部分文獻中報道的數值。
要點5：TTAFSC的機械性能

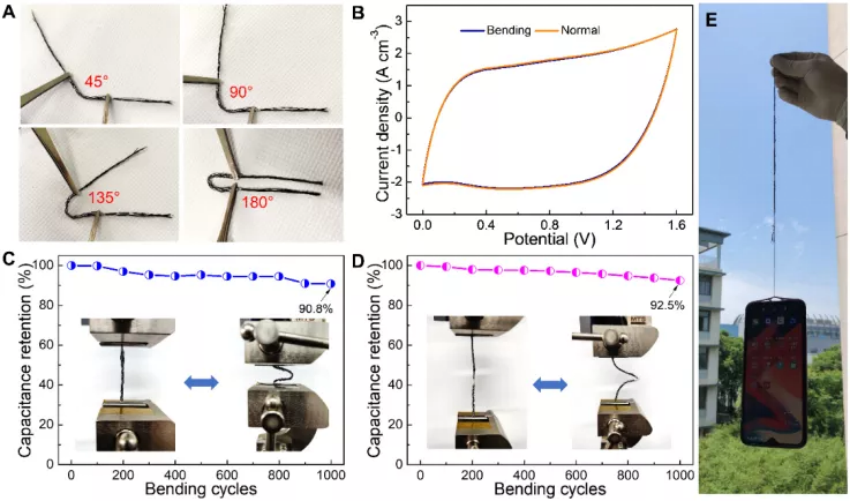

圖5. TTAFSC的機械性能。TTAFSC的彎曲性能：（A）從0°彎曲到180°，（B）CV曲線。不同編織單元TTAFSC的1000次彎曲循環電化學穩定性：（C）1單元，（D）2單元。（E）4單元TTAFSCs吊掛重約200 g手機實物圖。
如圖5A所示，TTAFSC能夠自如的從0°彎曲到180°，并且在彎曲過程中其CV曲線基本保持不變（圖5B），表明了TTAFSC具有優異的彎曲電化學穩定性。圖5C和D分別展示了1單元和2單元TTAFSC在彎曲1000次過程中的電化學性能。在經過1000次彎曲循環后，1單元TTBASC和2單元TTAFSC的電容分別保持了90.8%和92.5%，證明了TTAFSC具有優異的柔軟性和彎曲電化學穩定性。此外，編織的TTAFSC能夠吊起重量約200 g的智能手機（圖5E），進一步展示了編織的TTAFSC具有優異的機械性能。
要點6：TTAFSC及其儲能織物的應用

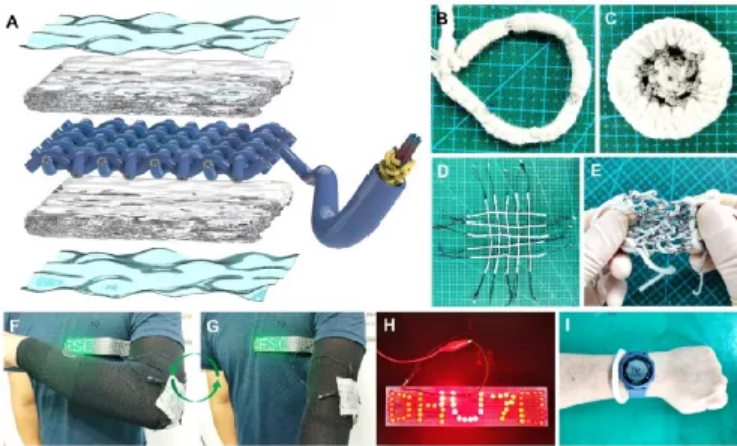

圖6. TTAFSC的應用展示。（A）TTAFSC儲能織物封裝示意圖。TTAFSC編織成不同的四種形狀：（B）環形、（C）圓形、（D）方形、（E）長方形。TTAFSC儲能織物的應用展示實物圖：（F）、（G）驅動顯示屏工作，（H）點亮LED，（I）為手表提供能源。
制備的TTAFSC能夠按照可穿戴的要求進行多種形式的編織，如圖6B-E所示，分別展示了TTAFSC被編織成不同的四種形狀，進一步證明了其具有良好的機械性能。8單元TTAFSC編織而成的儲能織物貼合在肘部能夠驅動顯示屏工作，并且在手肘反復彎曲、伸直的過程中，儲能織物依然能夠保證顯示屏正常工作，如圖6F和G所示。另外，2單元串聯的TTAFSC不但能夠點亮65只LED燈泡組成“DHU 70”圖案的（圖6H），而且能夠驅動手表正常工作（圖6I）。TTAFSC 及其儲能織物用于 LED、手表、智能屏幕等可穿戴電子產品，顯示出良好的可持續性，將有利于在可穿戴設備、傳感器和人機界面等方面的應用。
小結
在此工作中，我們采用連續編織工藝制備具有樹形拓?fù)浣Y(jié)構的纖維狀超級電容器。首先在一根CNT纖維的兩端分別電化學沉積MnO2和浸漬AC制備MnO2@CNT/AC@CNT非對稱電極。非對稱電極的MnO2@CNT正極部分和AC@CNT負極部分分別做為編織紗和芯紗，連續編織即可得到TTAFSC。對不同編織單元的TTAFSC的電化學性能和力學性能進行測試與分析，隨著編織單元的增加，輸出電壓線性增加，電流則相應減少，而能量密度并沒有降低，并且具有一致的功率密度。連續6次編織制備的TTAFSC，其輸出電壓可以達到9.6 V，長度約28 cm，在功率密度444 mW cm-3的情況下，能量密度達到22 mWh cm-3。TTAFSC能夠自如的從0°彎曲到180°，吊起200 g的智能手機。在經過1000次彎曲循環后，TTAFSC的電容保持率均在90%以上，表明了TTAFSC具有優異的機械性能和電化學穩定性能。最后，將TTAFSC編織成各種儲能織物或手環，能夠?yàn)長ED、手表和顯示屏供電，展示出適當?shù)目沙掷m(xù)性及在可穿戴能源存儲方面的潛在應用。
參考文獻
Guangwei Shao, et al. High voltage output/energy density flexible asymmetric fiber supercapacitors based on a tree-like topology. Cell Reports Physical Science, 2021: 100649.
DOI：10.1016/j.xcrp.2021.100649
https://www.cell.com/cell-reports-physical-science/fulltext/S2666-3864(21)00371-4
