第一作者：Zhiyong Wang, Zhen Zhang, Haoyuan Qi
通訊作者：馮新亮，董人豪
通訊單位：德累斯頓工業大學
研究背景
近年來，合成聚合物晶體的發展見證了單層到少層二維聚合物（2DPs）及其范德華層-堆疊二維共價有機骨架（2D COFs）的興起。這些多孔晶體聚合物在光電子、自旋電子學、薄膜、催化、能量儲存和轉化等領域表現出豐富的物理和化學性質。為了獲得這種結晶性高分子材料，常用的是動態共價化學，如硼酯反應、席夫堿反應和亞胺化反應。這些可逆反應使化學鍵的形成、斷裂和重新形成，與熱力學平衡條件下的分子交換有關，從而使缺陷能夠自我修正，產生長時間有序的2D網絡。盡管人們對通過動態共價化學合成2DPs和2D COFs越來越感興趣，但鍵的可逆性不可避免地限制了它們的結構和功能多樣性，以及它們的穩定性。
利用動力學不可逆反應合成2DPs和2D COFs很有吸引力，但仍具有挑戰性。最近，人們開發了Knoevenagel、aldol-type縮合反應和Horner-Wadsworth-Emmons縮合反應用于溶劑熱合成乙烯連接的2D COFs，提供了具有高化學和熱穩定性的全共軛聚合物材料。此外，在超高真空條件下，通過表面Ullmann耦合實現了結構確定的共軛2DPs的表面結合。然而，這些方法僅限于制造疇大小達幾十納米的微晶聚合物產品，這無疑對開發可靠功能的樣品處理和器件集成造成了限制。
成果簡介

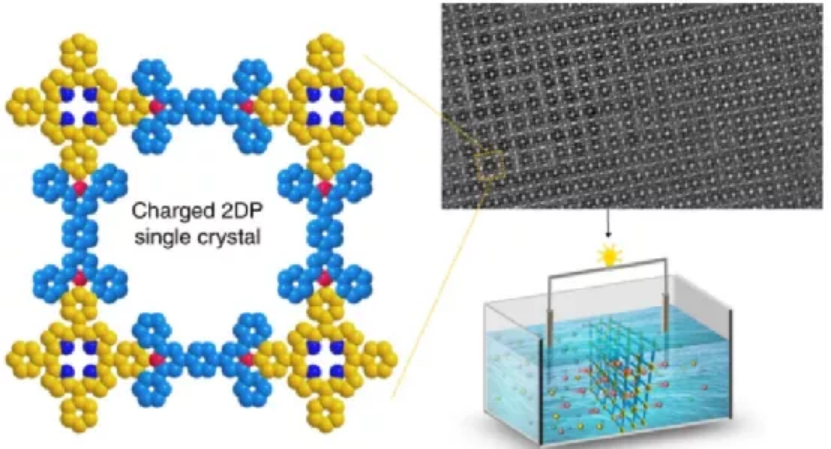

近日，德累斯頓工業大學馮新亮教授，Renhao Dong報道了通過無金屬或Zn(II) 5,10,15,20-(tetra-4-aminophenyl)porphyrin)（9或10）（分別為C2DP-Por或C2DP-ZnPor）或1,3,6,8-tetrakis(4-aminophenyl)pyrene（12）(C2DP-Py)與1,4-phenylene-4,4′-bis(2,6-diphenyl-4-pyrylium tetrafluoroborate) （11）在表面活性劑單層輔助下發生不可逆Katritzky反應，成功在水面上合成了少層、大面積、單晶帶電的2DPs（C2DP-Por、C2DP-ZnPor和C2DP-Py）。
具有代表性的是，C2DP-PorR單晶顯示出約2-30 nm的可調厚度和高達120 μm2的橫向疇尺寸。
1）研究人員通過高分辨透射電子顯微鏡（HRTEM）成像和掠入射廣角X射線散射（GIWAXS）對晶體結構進行了原子精度測定，結果表明該晶體為高度均勻的正方形圖案結構，面內晶格為a=b=30.5?。光譜分析和單晶分析表明，帶正電的骨架被BF4?離子抵消。
2）通過理論計算和模型反應對界面變性聚合機理進行了探討，結果表明，控制開環和合環步驟中的pH控制著C2DP結構的反應動力學。因此，研究人員證明了在動力學控制下，通過不可逆反應合成了2DP單晶。
3）研究人員還集成了C2DP-Por用于滲透能發電，其系數高達0.9，輸出功率密度高達4.0 W m?2，優于二維材料，如石墨烯和氮化硼等

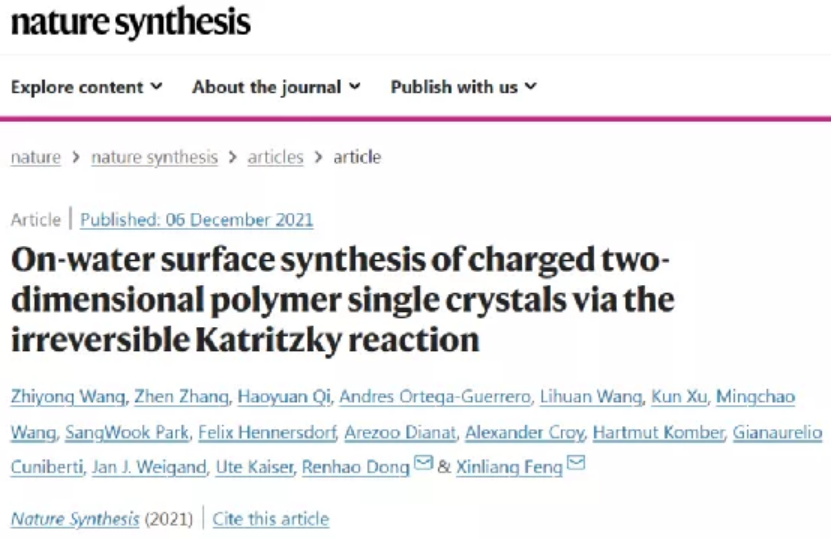

值得注意的是，這是Nature旗下最新子刊—《Nature Synthesis》首篇文章！
要點1水面上不可逆的Katritzky反應
Katritzky反應包括ph操縱的可逆開環和不可逆閉環，一般認為這是一個動力學控制的反應。為了研究這種不可逆反應在水面上聚合的可行性，研究人員評估了在動態pH控制的表面活性劑單層膜的輔助下，5-(4-aminophenyl)-10,15,20-(triphenyl)porphyrin（1）和2,4,6-tri-phenylpyrylium tetrafluoroborate（2）之間的模型反應（模型– I）（圖1）。反應分三步進行;第一，表面活性劑單分子層引導化合物1的預組織；第二，Lewis堿催化可逆開環；第三，酸催化不可逆閉環。
圖1. 水面上的不可逆環演變反應
模型– I的反應機理如圖1所示。由于a-C加合物轉化為2h -吡喃中間體的反應無法用光譜方法檢測，因此對開環中間體3和目標產物4的鑒定對于支持該反應過程具有重要意義。基于此，研究人員采用基質輔助激光解吸/電離-飛行時間質譜（MALDI-TOF MS）監測第2步和第3步的產物演化（圖2a）。從水表面收集產品膜，用水沖洗，自然干燥，然后用MALDI-TOF MS進行分析。與TEA反應2 h后（步驟2），MS譜在m/z=937.3760和m/z=920.3749處出現尖銳的峰（圖2a，頂部），分別歸屬于中間化合物3(m/z=937.3782)和最終產物4(m/z=920.3753)。由于開環步驟的可逆性，研究人員還在m/z=629.2652處檢測到共存的1。在加入CH3COOH（步驟3）后的一天，3的峰消失，4的m/z=920.3758處的峰被記錄下來（圖2a，底部）。為了進行比較，研究人員還在不使用表面活性劑單分子膜（稱為模型-II）的情況下，在水溶液中進行了相同的pH控制模型反應。在這種情況下，MS譜圖顯示了水相中產物的不完全反應，轉化率較低，其中3和4總是與大量未反應的1和2共存。因此，這些實驗表明，表面活性劑單分子膜支持的氣-水界面的二維約束，以及pH的控制，對于提高環的開閉反應性至關重要。

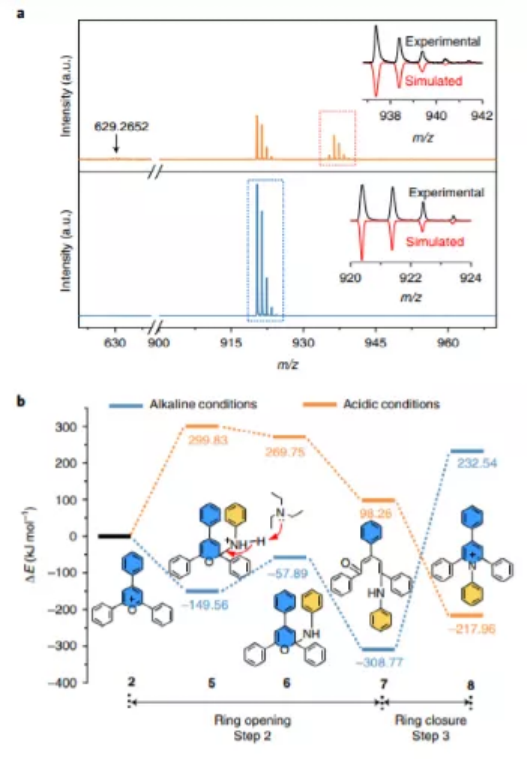

圖2. 模型-I反應的MS研究和理論模擬
要點2PH控制的理論模型
為了了解pH在環轉化反應中的作用，研究人員利用密度泛函理論(DFT)方法計算了步驟2和步驟3中的反應能壘。為了簡化計算，用與2反應的苯胺取代了化合物1。如圖2b所示，研究人員觀察到，對于化合物5、6和7，堿性條件能夠顯著降低開環步驟的勢壘，分別為?149.56 kJ mol?1、?57.89 kJ mol?1和?308.77 kJ mol?1。這種還原是由于相鄰的含氮堿TEA，它可以作為質子受體強烈地加速2H-吡喃中間體6的去質子化。然而，在隨后的7-8環閉合中，能量上升到232.54 kJ mol?1，表明在堿性條件下，通過閉環從乙烯基酰胺轉化為吡啶的反應受到抑制。這種閉環反應在酸性條件下以不同的方式進行。雖然較高的反應勢壘(98.26 kJ mol?1)抑制了開環反應，但在7 ~ 8之間，酸催化的閉環反應勢壘（?217.96 kJ mol?1）顯著降低。因此，該酸促進了環脫水的速度測定步驟。因此，在不同反應步驟中調節pH值可以促進開環和閉環，加速水面上的整體反應。
要點3C2DP-Por單晶的合成與表征
通過實驗觀察和理論分析動力學pH控制對Katritzky反應的促進作用，研究人員探索了在相同的表面活性劑-單分子層輔助界面合成（SMAIS）條件下，單體9和單體11通過（A4+B2）型縮聚反應合成C2DP，但延長反應時間達6天（圖3，左）。進一步的，研究人員通過在相似的合成條件下分別采用10和11，或12和11作為單體組合，成功將反應一般性擴展到C2DP-ZnPor（圖3，左）和C2DP-Py（圖3，右）的合成。
研究人員將在水面上合成的C2DP-Por膜（面積約28 cm2）水平轉移到不同基質上進行形貌和結構表征。如圖4a,b所示，在薄膜上觀察到大量較大的C2DP-Por單晶，單模尺寸分布保持在較大的疇大小（40-100 μm2）。原子力顯微鏡(AFM)測量顯示，獲得的C2DP-Por單晶的厚度約為20 nm(圖4c)。此外，由于相鄰層間的靜電斥力引起的層間相互作用較弱，可以使用Scotch tape對層間疊加的單晶進行機械剝離，這表明了C2DP-Por的單片性質（圖4d）。C2DP-Por晶體在剝離后，在晶域邊緣呈階梯狀結構。測定的臺階高度分別為0.8±0.1 nm和2.0±0.2 nm。紅外光譜證實了C2DP-POR中胺基團和吡啶鍵向吡啶鍵的有效轉化，在~1,638 cm?1處出現吡啶環信號C-N+帶，化合物9的N-H伸展(~3,350 cm?1)和化合物11的C-O振動(~1,240 cm?1)消失（圖4e）。為了探索C2DP-Por的結晶度和晶格結構，對合成的薄膜進行了GIWAXS和TEM測試。如圖4F所示，GIWAXS散射圖案在QZ=0附近顯示出尖銳而離散的布拉格斑點，這表明其在宏觀水平上具有高結晶度。Qy=0.21和0.42??1處的面內峰值對應于a=b=30.5? (圖4g)的正方形晶格的100和200 Bragg反射，這很好的吻合了通過密度泛函計算得到的C2DP-Por的晶格結構和模型化合物13的單晶結構。進一步的，圖4 h,i證實了C2DP-Por的AA傾斜堆積原子模型。像差校正的HRTEM (AC-HRTEM)圖像顯示了晶格參數為30.5 ?的高度有序的正方形晶格（圖4j）。
圖3. C2DPs的合成

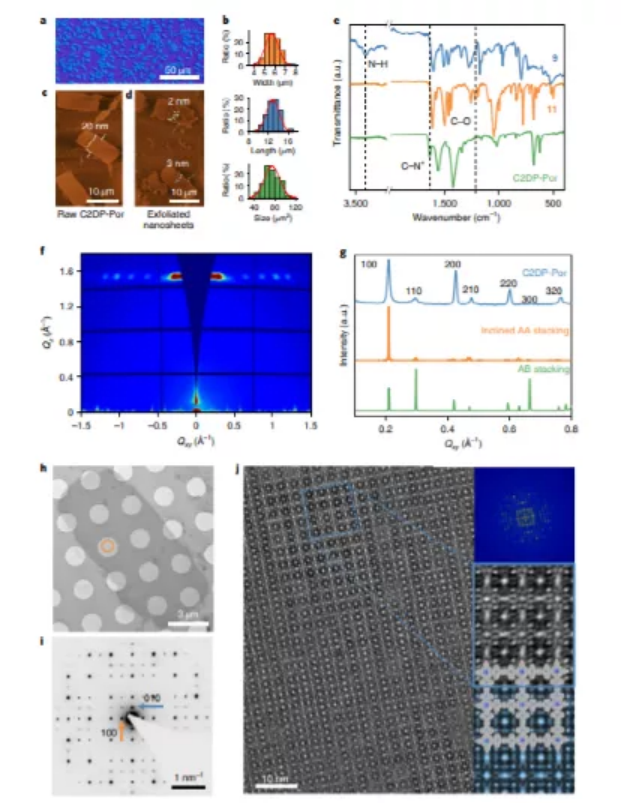

圖4.C2DP-Por薄膜的形態和結構表征
要點4滲透能轉換
C2DP-Por單晶具有高密度的結構精準的陽離子位點（~ 8.8×107 m3）和高密度的孔（~ 1.1×1017 m2）以及高度有序的準1D通道。這些通道可以實現優異的滲透選擇性和離子的高擴散通量。此外，不可逆連接提供了高化學穩定性和堅固的框架結構，這使得C2DP-Por成為從離子濃度梯度轉化滲透能的有前途的候選物。為了評估滲透能量轉換行為，研究人員將制備好的厚度為50 nm、晶體尺寸為40–100 μm2的C2DP-Por膜轉移到硅(Si)晶片上，該晶片中心含有約12 μm2的孔，用于電化學電流-電壓(I-V)測量。選擇氯化鉀(KCl)作為標準電解質，鉀離子和氯離子具有相似的擴散系數。在跨膜鹽度梯度下，具有135.4 mV高表面zeta電位的正C2DP-POR網絡能夠選擇性地傳輸Cl?離子，這在膜上產生了凈電位差（圖5a）。為了消除電極上不等壓降產生的氧化還原電位的影響，采用了標準的飽和Ag/AgCl鹽橋電極。如圖5b所示，獲得的I-V曲線在x和y軸上顯示截獲，這可以分別歸因于產生的滲透勢(VOS)和滲透電流(IOS)。隨著濃度梯度的增加，IOS相應地從1.32增加到1.95 nA，VOS從53.6 增加到97.3 mV（圖5c）。最大選擇性系數可達到約0.91（對應于~22的Cl-/K+選擇性比）（圖5d），其性能大大優于先前報道的單層MoS2納米孔。值得注意的是，選擇性系數隨著鹽度梯度的增大而減小，這與高濃度側離子強度增大時德拜長度的減小有關。此外，輸出功率密度按P=IOS×VOS/4計算，最高可達4 W m?2，性能優于石墨烯和氮化硼等二維材料。
這些結果表明，具有本征帶電骨架和有序納米孔通道的晶體2DP可以用于滲透能量轉換。

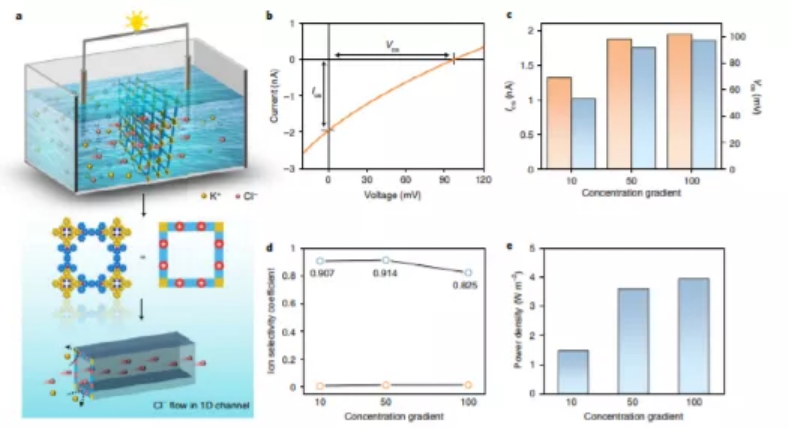

圖5. 鹽度梯度下基于C2DP-Por的滲透發電
小結
研究人員通過表面活性劑單分子膜輔助的不可逆反應，在水中合成了少層、大面積、單晶的C2DPs（包括C2DPPor、C2DP-ZnPor和C2DP-Py）。
1）由理論計算支持的模型反應表明，在開環和閉環步驟中控制pH能夠控制針對目標C2DP晶體的反應動力學。
2）具有陽離子骨架和精準的準一維通道的C2DP-Por晶體具有良好的陰離子選擇性，從而確保了在鹽度梯度下的高性能滲透能發電。
3）研究揭示了利用動力學控制的不可逆反應合成2DP和2DCOF單晶的途徑，并將推動2DPs單晶的發展。此外，選擇性的納米流體傳輸能力可以賦予C2DP多種獨特的功能，從基于膜的化學勢梯度驅動的能量轉換技術(例如光電和熱電轉換)到用于儲能裝置的電極保護層。
參考文獻
Wang, Z., Zhang, Z., Qi, H. et al. On-water surface synthesis of charged two-dimensional polymer single crystals via the irreversible Katritzky reaction. Nat Synth (2021)
DOI：10.1038/s44160-021-00001-4
https://doi.org/10.1038/s44160-021-00001-4
