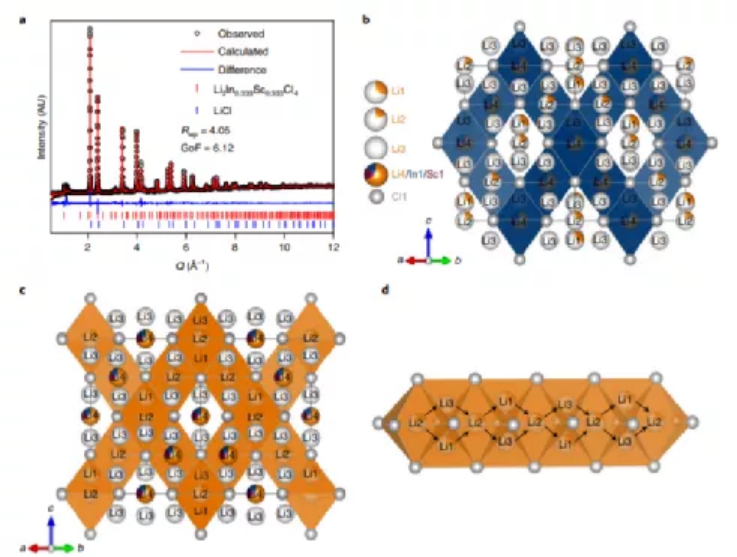

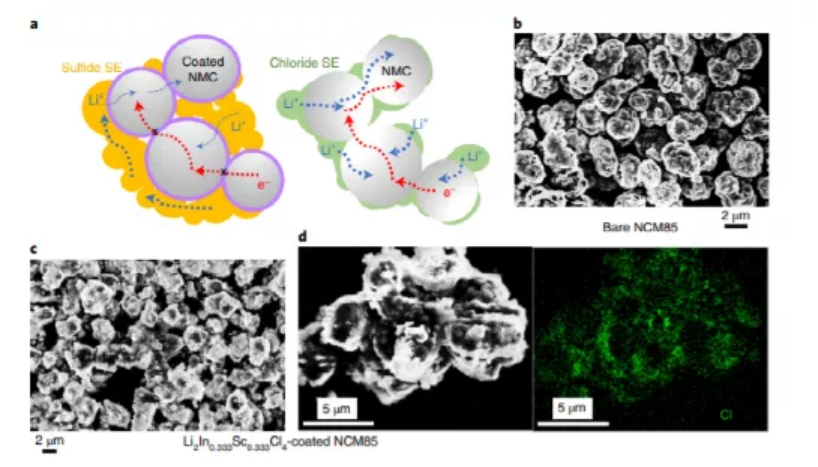

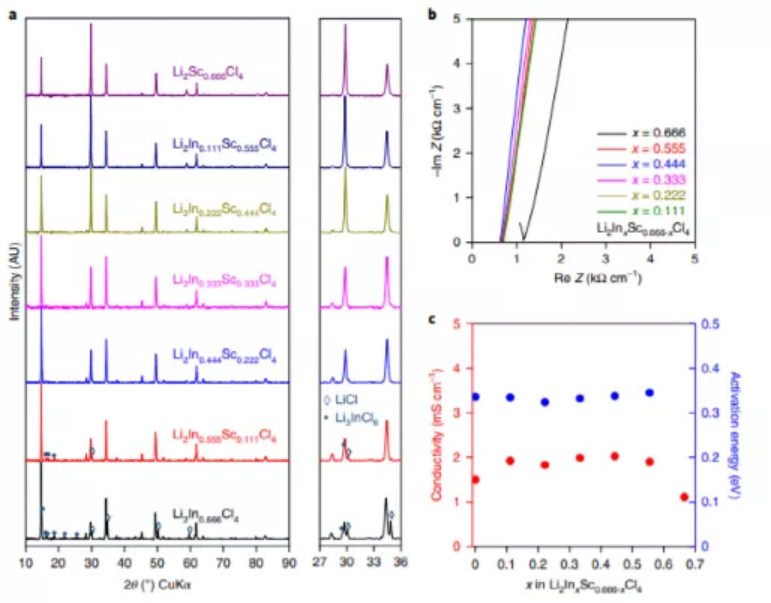

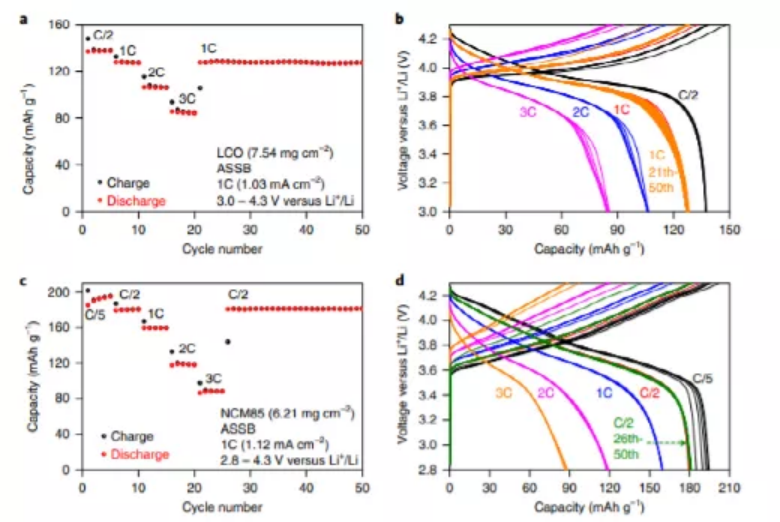

可充電電池是清潔能源儲存和電動汽車應用的關鍵技術。然而，傳統的鋰離子電池（LIBs）使用易燃液體電解質，這會導致安全風險，以及與鋰金屬負極相比，石墨負極降低了能量密度。在各種替代方案中，基于固體電解質（SEs）的全固態鋰電池（ASSBs）以及理想的鋰金屬負極（或無負極設計）提供了滿足日益增長的高能量密度和高安全性儲能系統的需求的潛力。具有寬電化學穩定窗口的高導電性SE是實現ASSB的關鍵組成部分，使得人們開發了大量新材料。此外，作為隔離層的SE薄膜的加工也引起了人們對進一步提高ASSB能量密度的極大興趣。在不同類型的SE中，硫代磷酸酯（硫化物）由于其通常較高的離子電導率（>10 mS cm?1）和延展性，在過去十年中引起了人們極大的興趣。然而，由于硫化物在低電位（2.5V與Li+/Li）下的氧化，它們在電化學或化學上與典型的4 V正極活性材料（CAMs，即LiCoO2，LiNi1?x?yCoxMnyO2）不兼容。為了解決這個問題，需要在CAM顆粒上涂覆一種電子絕緣/離子導電、化學兼容的材料，這無疑又帶來了無數的額外問題。ASSBs的另一個主要挑戰是通常使用的適度CAM負載（<1.25 mAh cm?2）。為了提高能量密度，必須開發高負載正極（即面容量大于3 mAh cm?2）使ASSBs可以與傳統的LIBs相競爭。然而，隨著ASSB中CAM負載量的增加，正極復合材料內的離子和電子傳導滲流顯著下降，導致CAM利用率較低。因此，需要正極復合材料工程，以及高導電性的SE。近日，加拿大滑鐵盧大學Linda F. Nazar報道了一類鋰混合的金屬氯尖晶石（Li2InxSc0.666?xCl4（0≤x≤0.666）），由于鋰離子的高度無序分布，其具有高的離子電導率（高達2 mS cm?1）和低的電子電導率(4.7×10?10 S cm?1)，因此可以用于制備高性能的ASSB。由于SE對未涂覆的高壓正極材料具有極好的界面穩定性，與最先進的ASSB相比，使用LiCoO2或LiNi0.85Co0.1Mn0.05O2的ASSB具有優異的倍率性能和長期循環(對Li+/Li相比高達4.8 V)。特別值得一提的是，添加LiNi0.85Co0.1Mn0.05O2的ASSB在室溫下具有超過3000次循環的長壽命和80%的容量保持率。同時，ASSB具有極高的正極負載量，容量保持穩定在>4 mAh cm?2（~190 mAh g?1）。這些超穩定、高電壓、高負載的固態電池為ASSBs的設計和開發提供了有價值的見解，可以作為重要的參考點。X射線衍射圖（圖1a）表明，在0≤x<0.444的固溶體范圍內，合成的Li2InxSc0.666?xCl4為近乎純的立方尖晶石相。當In3+含量較高（x≥為0.555）時，單斜晶系Li3InCl6和LiCl雜質的比例開始增加（圖1a）。研究人員采用依賴溫度的電化學阻抗譜(EIS)測量了離子電導率和活化能(圖1b)。所有的Li2InxSc0.666?xCl4相（0<x<0.666< span="">）都表現出在1.83到2.03 mS cm?1之間的高離子電導率和約0.33 eV的低激活能（圖1c）。</x<0.666<>圖1. Li2InxSc0.666?xCl4的XRD圖譜和鋰離子電導率。粉末中子衍射(圖2a)顯示，得到的Li2In1/3Sc1/3Cl4的結構與先前報道的同位尖晶石Li2Sc2/3Cl4的結構相似，而且每單位晶胞還含有四個Li位，盡管所占的位置不同。在Li2In1/3Sc1/3Cl4中，共邊（Li4/Sc1/In1）八面體形成剛性骨架，而額外的Li離子分布在晶格內其他可用的八面體和四面體位置上（圖2b）。面共享的Li2八面體和低占有率（~0.2-0.3）的Li1或Li3四面體形成三維（3D）鋰離子擴散路徑（圖2c,d）。圖2. Li2In1/3Sc1/3Cl4的結構及鋰離子擴散途徑。要點2：具有1.25 mAh cm?2典型電池負載的ASSBs研究人員以具有未涂覆CAMs（Bare-LCO、Bare-NCM622或NCM85）的Li2In1/3Sc1/3Cl4為正極電解質，In/InLi作為負極，制備了ASSB，用于檢測Li2In1/3Sc1/3Cl4的電化學性能。在In/InLi上添加一層薄薄的高導電性銀氧化物SE，以降低總電池電阻并防止氯化物SE的降低。此外，負極和正極復合材料之間有一層Li2In1/3Sc1/3Cl4作為隔離層。正極復合材料通常由80wt%的CAM和20wt%的Li2In1/3Sc1/3Cl4組成。圖3顯示了LCO（圖3a，b）和NCM85（圖3c，d）ASSB的出色倍率性能。研究人員研究了在2.8和4.3 V（vs. Li+/Li）之間循環的NCM85（圖4a），以及在2.8和4.6 V（vs. Li+/Li）之間循環的NCM622（圖4b）在C/5速率下進行長期循環的性能。然后構建了具有NCM85或NCM622正極的液體電池，并在與ASSB相同的條件下的循環進行了比較。NCM85 ASSB僅表現出較小的容量衰減，在>600個循環中保持90%的容量保持。相比之下，NCM85液體電池的容量衰減很快，僅100次循環后容量就低至80%。圖4b顯示了NCM622 ASSB的容量保持和電壓分布，該ASSB的容量高達194 mAh g?1，并在320個循環中保持在180 mAh g?1以上。相反，NCM622液體電池衰減非?？?，由于正極和鋰金屬負極上的相間阻抗生長的共同作用，電池在150次循環后，容量低至62 mAh g?1。此外，NCM85ASSB在高電壓下也表現出穩定的循環和非常緩慢的容量衰減，即使在4.8 V（vs. Li+/Li）下，在>110個循環中也是如此，如圖4 d,e所示。為了證明ASSB的長期循環壽命，在圖3d中的倍率循環研究之后，NCM85 ASSB以相當于20分鐘充放電的高3C倍率繼續循環。結果顯示，在室溫下超過1,000次循環，NCM85ASSB幾乎沒有衰退，容量保持在86 mAh g?1；此外，電池在3,000次循環中容量保持在80%以上（圖4c）。圖4. ASSBs的長壽命和高電壓電化學性能。要點3：高負載ASSBs的電化學性能盡管上述ASSB在6-8 mg cm?2的典型正極負載下表現出優異的電化學性能，但是研究人員仍希望增加負載以提供與商用LiBs相當?shù)拿嫒萘?。圖5a顯示了高負載ASSB（27 mg cm?2 LCO；3.7 mAh cm?2）在室溫下以1.24 mA cm?2的高電流密度循環的結果。結果顯示，電池具有穩定的容量保持和高比容量（180次循環中>3 mAh cm?2和>110 mAh g?1）。此外，高負載LCO ASSB在50°C下循環，甚至在1.79mA cm?2的較高電流密度下也能提供出色的可逆容量和高比容量，且具有低得多的過電位（圖5b）。此外，由于LCO的高電子導電性，超高負載ASSB在25 ℃時提供了3 mAh cm?2的穩定面容量，在50 ℃時提供了4.5 mAh cm?2，在1.2 mA cm?2的高電流密度下，500次循環后容量不會明顯衰減 (圖5c)。圖5. 高負載ASSBs的電化學性能。Li2In1/3Sc1/3Cl4優異電化學性能的根本原因在于其固有的高氧化穩定性和高延展性。根據理論，所有鋰金屬氯化物應表現出類似的熱力學氧化電位，即4.21-4.25 V。原則上，使用具有相似離子電導率的氯化物SE的ASSBs也應表現出優異的電化學性能。然而，先前報道的含有氯化物SE的ASSBs表現差的性能，這表明其他因素，包括CAM:SE比率、正極復合材料制備和電池壓力，發揮了極其關鍵的作用。圖6a-c顯示了EIS譜，它監控在第一個周期中在2.8至4.6V之間循環的NCM622 ASSB的內阻演變。充電時（圖6b），電池電阻略有下降，在50%荷電狀態(SOC)時達到最小值（點4），然后在100%SOC時達到最大（點7）。放電時(圖6C)，該過程正好相反（7-11點）。此外，NCM622 ASSB的Nyquist曲線（圖6d，2.8–4.6 V）顯示，在完全放電狀態下，以C/5或C/2循環的電池在10個循環中內阻增加可以忽略不計。此外，對充電到4.3V的NCM85ASSB進行了長期的EIS測量，圖6e中相應的Nyquist曲線顯示160次循環后內阻沒有增加。這種顯著穩定的阻抗證實了氯化物SE的高氧化穩定性(與Li+/ Li相比高達4.6 V)，這允許使用裸CAMs。圖6. C/5下循環過程中ASSB電池阻抗的演變。通過將電池充電至4.8 V（相對于Li+/Li），并保持較長時間，進行加速降解測試。4.8 V的老化試驗漏電流（圖7a）在30 h后迅速下降到最小值<1 μA，這表明在NCM85和Li2In1/3Sc1/3Cl4之間形成了非常穩定的界面。此外，老化后的穩定循環（圖7b）和最終放電后的低阻抗（圖7c），證實了即使在4.8 V時，NCM85和Li2In1/3Sc1/3Cl4之間也存在穩定的界面。研究人員通過飛行時間二次離子質譜（TOF-SIMS）表面分析進一步證實了界面穩定性（圖7 d-f）。圖7. 4.8 V高電壓下NCM85與Li2In1/3Sc1/3Cl4的界面演化。另一方面，氯化物SEs要求CAM涂層具有低電子導電性和高離子導電性，以防止電解質氧化。LiNbO3是常用的材料，它具有電子絕緣性（10?11 S cm?1）和低離子導電（10?6 S cm?1）。然而，這些特性給正極設計帶來了挑戰，低的鋰離子電導率限制了鋰離子在CAM/SE界面上的轉移（圖8a）。研究發現，具有高體積比的CAM/SE正極復合材料在CAM顆粒之間提供了直接的電子和鋰離子滲流路徑（圖8a）。此外，由于氯化物SE的高變形能力，簡單地用CAM研磨它就可以覆蓋正極表面。通過控制CAM和氯化物SE之間的體積比，在CAM上獲得了半均勻的、片狀的、薄的SE涂層，如Li2In1/3Sc1/3Cl4涂層NCM85的掃描電子顯微鏡(SEM)圖像（圖8 b, c）和能量色散X射線光譜(EDX)圖（圖8d）所示。1）鋰混合金屬氯化物系列Ses（Li2InxSc0.666?xCl4）在很寬的組成范圍內具有高達2.0 mS cm?1的離子電導率。Li2In1/3Sc1/3Cl4尖晶石具有4.7x10?10 S cm?1的低電導率，比Li2Sc2/3Cl4低一個數量級，有助于其在高壓下的穩定性。由Li2In1/3Sc1/3Cl4與Bare-LCO、NCM622和NCM85組成的ASSB在4.8V下表現出優異的電化學性能。2）EIS和TOF-SIMS結果表明，CAMs和氯化物SE之間存在一個穩定的界面，證實了Li2In1/3Sc1/3Cl4與未涂層氧化物CAM接觸時具有較高的氧化穩定性和化學相容性。3）這些電池表現出較長的循環壽命，在超過3,000次循環中，在高電流密度(3.3 mA cm?2，3 C倍率)下保持80%的容量保持率。這些性能部分歸功于氯化物SE的高塑性，這使得通過溫和的研磨可以在CAM顆粒上獲得半均勻的薄涂層。剩余的裸露表面促進了正極顆粒之間的電子傳輸。因此，在正極組合物中加入SE(在10%到20 wt%之間)提供了3D互連的混合離子/電子網絡。施加的壓力可確保在長期循環過程中保持良好的CAM/SE接觸，這對ASSB性能至關重要。4）具有高CAM負荷 (高達52.5 mg cm?2的LCO) 的ASSB可提供穩定的容量保持。NCM85電池還實現了高面積容量(>4 mAh cm?2)、高比容量(>190 mAh g?1)和良好的循環性能，即使在4.8 V的高截止電位下也是如此。Zhou, L., Zuo, TT., Kwok, C.Y. et al. High areal capacity, long cycle life 4?V ceramic all-solid-state Li-ion batteries enabled by chloride solid electrolytes. Nat Energy (2022)DOI：10.1038/s41560-021-00952-0https://doi.org/10.1038/s41560-021-00952-0
