研究背景
基于有機電解質系統的鋰 (Li) 金屬電池 (LMBs) 的商業應用受到安全問題和鋰金屬負極等挑戰的阻礙，包括：不可控的鋰枝晶生長、固體電解質界面 (SEI) 層的不穩定厚度增加、“死”鋰的形成和鋰金屬在循環過程中的大量體積變化等，所有這些都加速了電池衰減。因此，大量研究工作都致力于使用多孔支架、人造 SEI 層和固態電解質 (SSE) 來解決這些問題。這其中，基于無機或有機 SSE 的固態 LMB 已成為一個有前景的候選者，它們通過消除易燃有機溶劑提高了安全性。而考慮到與當前鋰離子電池制造工藝的兼容性，固體聚合物電解質（SPE）因其制造成本低、無毒和相對柔軟的性質而引起了極大的關注，其可以形成與電極的平滑界面。
彈性體，作為一種合成橡膠，由于其優越的機械性能，被廣泛應用于消費品和先進技術產品（可穿戴電子和軟機器人）。彈性體可以提供一個優良的基體來分散功能性成分，同時保持機械彈性和功能性。例如，當分散的組分在彈性體基體中三維（3D）連接時，共混物的重要功能，如電電導率和離子電導率，可以很好地保持。聚合誘導相分離（PIPS）是一個控制相分離結構的域大小和連通性的過程，允許形成共連續的納米結構。然而，目前尚未有人嘗試使用PIPS在彈性體體系中開發離子導電相。因此，作者設想如果離子導電材料可以通過PIPS 在機械堅固的彈性體基質內形成三維 (3D) 互連相，則可以實現出色的離子和機械性能。
成果簡介
近日，佐治亞理工學院Seung Woo Lee，韓國科學技術院Bumjoon J. Kim報道了一類具有三維（3D）互連塑料晶相的彈性固態電解質，通過電池內聚合物和塑料晶體之間的PIPS，實現了塑料晶體嵌入彈性體電解質（PCEE）的共連續結構，其彈性體固態電解質表現出優異的機械強度、高離子電導率（20 °C時為1.1 mS cm-1）、低界面阻抗和高鋰離子遷移數（t+=0.75）等優點。
研究發現，在銅箔上原位形成的彈性體電解質能夠以100%的庫倫效率，緩解鋰沉積/剝離過程中的體積變化。同時，彈性體電解質能夠使全電池在有限鋰源、薄電解質和高載量LiNi0.83Mn0.06Co0.11O2（>10 mg cm-2）正極的室溫（30 ℃）條件下，以4.5 V高壓穩定運行，提供超過410 Wh Kg-1的高比能量（基于電極和電解質質量）。這種彈性體固態電解質系統為實現高能固態LMBs的穩定運行提供了一種強大的策略。
要點1彈性電解質設計
研究人員通過聚合主要由丙烯酸丁酯（BA）、丁二腈（SN）和雙三氟甲磺酰亞胺鋰（LiTFSI）組成的均相溶液，合成了內置PCEE（圖1a）。其中，SN是一種具有代表性的塑料晶體，其與鋰鹽配合時的高離子電導率，而被視為離子導電材料。對于聚合，偶氮二異丁腈（AIBN，0.5 mol%）和聚乙二醇二丙烯酸酯（PEGDA，1 mol%）分別用作熱引發劑和交聯劑。在該聚合過程中，BA/PEGDA通過PEGDA化學交聯原位形成聚合物，最終形成彈性體網絡，而SN-LiTFSI相被劃分為納米級域。由于彈性體基質，合成的PCEE顯示出高機械彈性。三維（3D）斷層掃描和掃描電子顯微鏡（SEM）圖像顯示PCEE具有相互連接的網絡結構，其中蠕蟲狀聚合物管道3D連接（圖1b，c）。透射電鏡（TEM）圖像顯示，SN相被交聯聚合物相很好地包圍，SN相與彈性體基體之間的界面實現了平滑連接（圖1d）。同時，電子能量損失光譜元素映射圖像證實，SN相的N嵌入BA彈性體基質的O中（圖1e）。研究發現，所產生的SN相的粗化被彈性體基體有效地抑制，允許在BA基彈性體中形成3D相互連接的SN相作為一個有效的離子傳導途徑。

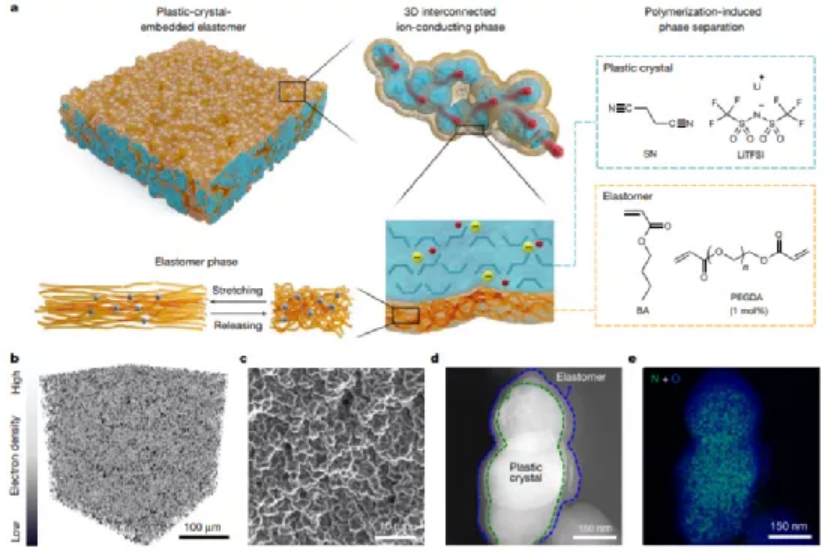

圖1. 塑料晶體嵌入的彈性體電解質設計
研究人員進一步研究了PCEE中SN相的互連性質。測試結果表明，PCEE在20 °C時表現出1.1 mS cm-1的高離子電導率，略低于SN-LiTFSI復合物（圖2a）。內置PCEE活化能（ Ea）為0.13 eV，與SN100（0.11 eV）相當，但遠小于BA100 （0.69 eV）。此外，拉伸試驗結果突出了PCEE優異的機械彈性，表現出約300%的出色延展性，而SN100的拉伸性能由于其脆性而無法測量（圖2b）。總體而言，PCEE中嵌入的SN網絡并未損害彈性體基體的機械性能。此外，研究人員還將在鋰金屬上形成的內置PCEE的照片與非原位合成的PCEE（簡稱“非原位PCEE”）的照片進行對比（圖2c）。結果顯示，內置PCEE與電極無縫接觸，形成比非原位PCEE更穩定的界面。橫截面SEM圖像顯示內置PCEE無縫粘附到鋰金屬負極（圖2d）。界面附著力測試表明，內置PCEE與電極產生了很強的附著力，與非原位PCEE相比，具有更高的附著能（圖2e）。此外，阻抗測量結果表明，內置PCEE的總電阻低于非原位PCEE（圖2f）。

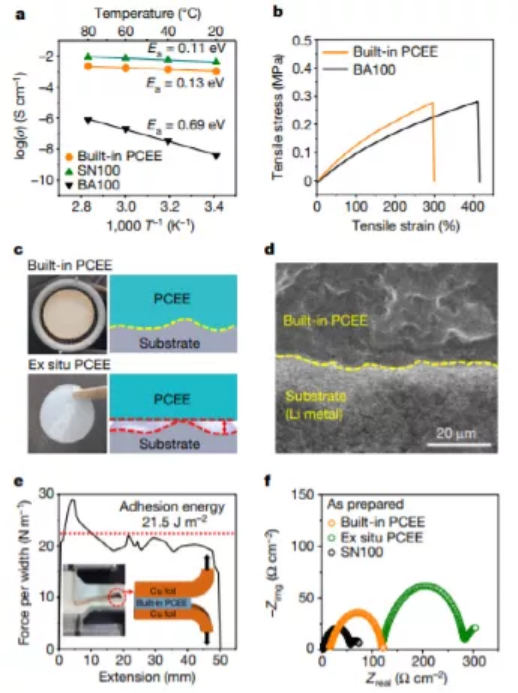

圖 2. 內置 PCEE 的性質
要點2 鋰可逆性
基于內置PCEE獨特的力學和電化學性能，研究人員在對稱的鋰電池中進行了鍍鋰和剝離試驗（圖 3a）。在10 mA cm-2的高電流密度下，SN100電池只持續幾個循環。與之相比，具有內置PCEE的電池在1500 h內表現出優異的循環性能和低極化（圖3a）。內置PCEE在鋰金屬上的保形涂層，可以顯著降低界面阻抗并產生均勻的鋰離子通量。基于在Li-PCEE（固-固）界面電阻（175 Ω cm-2），進一步證實了PCEE與鋰金屬的相容性。這些結果表明，原位聚合的PCEE可以有效降低固-固界面的界面電阻，從而實現超穩定的鋰沉積/剝離。循環后電極形貌表明，對于SN100，鋰金屬僅在幾個循環后就顯示出含有苔蘚和死鋰的多孔結構（圖3b）。相比之下，具有非原位和內置PCEE的鋰負極在100次循環（200小時）后顯示出致密且均勻的鋰結構，沒有鋰枝晶（圖3c，d），而具有內置PCEE的鋰金屬顯示出更光滑的表面（圖3d）。值得注意的是，內置的PCEE顯示出高鋰離子遷移數（0.75），明顯高于傳統有機液態電解質（t+≈0.4）和PEO基聚合物電解質（t+<0.5）。此外，內置PCEE在不對稱Li||Cu電池中也表現出優異的穩定性和可循環性（圖3e，f）。為了更好地了解其循環行為，研究人員研究了具有內置PCEE的Li||Cu電池的形貌變化。在0.5mA cm?2和1mAh cm?2的第一次鍍鋰后，觀察到在銅箔上密集而均勻地沉積了Li(圖3 h)。在隨后的鋰剝離之后，沉積在銅箔上的鋰完全消失(圖3i)。結果表明，具有高彈性和強附著力的PCEE成功地適應了鋰沉積/剝離過程中的大體積變化（圖3j）。此外，內置PCEE的彈性允許系統在剝離過程后恢復到原始狀態而不會發生任何變形。因此，具有PCEE的電池的超穩定循環過程源于其優異的機械和界面性能。
圖3. 對稱 Li 和不對稱 Li||Cu 電池中的內置 PCEE
要點3 高性能鋰電池
研究人員接下來研究了內置不同正極的PCEE，包括LiFePO4(LFP)、LiNi0.6Mn0.2Co0.2O2 (NMC-622)和NMC-83正極在固態LMB的應用。進一步的，研究人員進行了低負/正容量比(N/P)為3.4的全電池電化學測試（35 μm厚的鋰負極，25 μm厚的內置PCEE和高負載的NMC-83（>10 mg cm?2））。在30 ℃、0.5 mA cm-2電流密度下循環100圈，電池保持了1.1 mA cm-2的容量(88%容量保持率)，庫倫效率(CE)為99.4%（圖4a）。此外，研究人員在0.1 mA cm?2到3 mA cm?2的不同電流密度下對電池進行了倍率性能研究。該電池在1 mA cm?2的高倍率下表現出1.3mAh cm?2的容量，具有優異的倍率性能（圖4b插圖）。其優異的倍率和低溫性能可歸因于PCEE極高的離子電導率和遷移數。采用Ragone型圖（圖4c），根據負極、正極和固體電解質的重量計算了室溫下全固態LMBs的比能量和功率。結果顯示，具有NMC-83正極的全電池表現出超過 410 Wh kg-1 (791 Wh kg NMC-83-1 ) 的高比能量，使用薄PCEE的全電池性能遠遠高于之前報道的任何使用陶瓷、聚合物或復合電解質在室溫下測試的電池（圖4 c, d）。

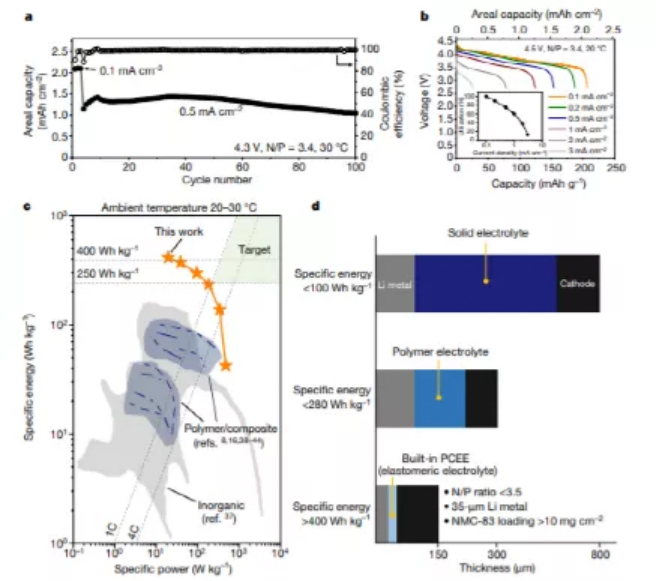

圖4. 具有彈性電解質的高能全固態 LMB
小結
1）提出了一類基于原位形成的含有3D互連塑晶相的彈性體電解質，其結合了彈性體和塑料晶體的優點，包括高離子導電性、優異的機械性能、電化學穩定性、低界面電阻和高鋰離子遷移數。
2）內置的PCEEs在對稱和不對稱電池中具有在26 mV的低電壓極化和100% CEs。
3）在有限Li源和高負載NMC正極（N/P比<3.4）的限制條件下， PCEE基高比能量和高功率固態LMB在室溫下實現了穩定運行。
該彈性電解質體系具有優異的機械性能和較高的離子導電性，因此有望廣泛應用于各種后金屬（如鈉、鉀、鋅、鎂、鋁）電池，包括金屬-空氣電池和金屬-硫電池。
參考文獻
Lee, M.J., Han, J., Lee, K. et al. Elastomeric electrolytes for high-energy solid-state lithium batteries. Nature 601, 217–222 (2022)
DOI：10.1038/s41586-021-04209-4
https://doi.org/10.1038/s41586-021-04209-4
