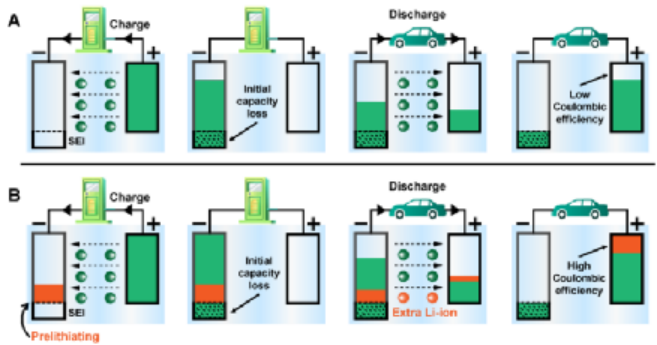

第一作者：岳昕陽(yáng)當(dāng)前，為了匹配高新電子設(shè)備的能源性能需求，需要開(kāi)發(fā)具有高容量、高能量密度的鋰離子電池技術(shù)。相比于鋰-硫、鋰-空氣類新一代電池體系，用硅或硬碳復(fù)合材料取代傳統(tǒng)石墨來(lái)突破當(dāng)前的電池能量限制，是中短期內(nèi)可實(shí)現(xiàn)產(chǎn)業(yè)化的技術(shù)路線。然而，類似高容量的負(fù)極材料往往需面對(duì)一個(gè)尖銳問(wèn)題，即在大的體積膨脹效應(yīng)下，電解液在負(fù)極界面上的還原分解反應(yīng)將會(huì)導(dǎo)致較高的首次容量損失，表現(xiàn)為降低的首次庫(kù)倫效率（硅基負(fù)極低于80%）。由于正極在鋰離子電池中被視為鋰離子儲(chǔ)存庫(kù)，因此，由負(fù)極引發(fā)的首次不可逆容量現(xiàn)象必將導(dǎo)致電池的實(shí)際循環(huán)容量遠(yuǎn)低于理論計(jì)算值（如圖1A所示）。從本質(zhì)上來(lái)看，高容量負(fù)極材料在實(shí)際電池運(yùn)行中并不能體現(xiàn)自身高容量的特點(diǎn)與作用，從而其也阻礙了高容量負(fù)極的實(shí)用化。補(bǔ)鋰（也叫預(yù)鋰化）是一種預(yù)先在電極中儲(chǔ)存鋰離子來(lái)補(bǔ)償電池首次容量損失的方法，可有效解決上述低首次庫(kù)倫效率的問(wèn)題，并提高電池的容量與循環(huán)穩(wěn)定性（如圖1B所示）。到目前為止，已發(fā)展了多種形式的預(yù)鋰化策略，如外部電化學(xué)預(yù)鋰化、化學(xué)預(yù)鋰化、鋰鹽輔助預(yù)鋰化等。其中，最具有工業(yè)化發(fā)展?jié)撡|(zhì)的是接觸預(yù)鋰化，即在負(fù)極中摻入金屬鋰源后，并至于電解液中所發(fā)生的內(nèi)短路微腐蝕反應(yīng)。然而，必須要說(shuō)明的是，金屬鋰源并不能全部參與到預(yù)鋰化反應(yīng)過(guò)程中，且鋰源的利用率往往低于65%。毫無(wú)疑問(wèn)，剩余未轉(zhuǎn)化的鋰源已失去了電子導(dǎo)電性，被視為一種“死鋰”，并匯聚在負(fù)極界面上阻礙鋰離子的擴(kuò)散與傳質(zhì)，導(dǎo)致電池的極化變大和析鋰現(xiàn)象等。然而，當(dāng)前對(duì)接觸預(yù)鋰化反應(yīng)機(jī)制的科學(xué)研究較少，對(duì)其失效行為和鋰源轉(zhuǎn)化過(guò)程的基礎(chǔ)科學(xué)認(rèn)識(shí)缺乏清晰的認(rèn)知。圖1.（A）首次容量衰減對(duì)電池循環(huán)容量影響的示意圖。（B）補(bǔ)鋰技術(shù)提高電池循環(huán)容量的示意圖。近日，清華大學(xué)張強(qiáng)教授研究團(tuán)隊(duì)發(fā)表了題為“Unblocked Electron Channels Enable Efficient Contact Prelithiation for Lithium-Ion Batteries”的研究工作。該團(tuán)隊(duì)從鋰源/負(fù)極界面的角度出發(fā)，通過(guò)調(diào)節(jié)鋰源和負(fù)極的初始接觸狀態(tài)來(lái)解釋接觸預(yù)鋰化行為，并成功挖掘出主導(dǎo)鋰源轉(zhuǎn)化的內(nèi)部因素，即電子通路。研究發(fā)現(xiàn)，“補(bǔ)鋰”過(guò)程中電子通路（鋰膜與負(fù)極的直接接觸位點(diǎn)）的崩塌易誘導(dǎo)內(nèi)短路電化學(xué)回路的堵塞，造成“死鋰”的產(chǎn)生，使得預(yù)鋰化過(guò)程提前結(jié)束；當(dāng)提高接觸界面中電子通路的密度時(shí)，補(bǔ)鋰過(guò)程中“死鋰”的產(chǎn)生顯著減少，實(shí)現(xiàn)高的鋰源利用率。要點(diǎn)1：不同電子通路預(yù)鋰化反應(yīng)的構(gòu)建該工作首先介紹了機(jī)械滾壓載鋰法（MR）和真空熱蒸發(fā)載鋰法（VE）的對(duì)比。MR路線中，通過(guò)機(jī)械輥壓將獨(dú)立的金屬鋰膜壓制在石墨負(fù)極表面，構(gòu)成載鋰負(fù)極（MR-anode）。VE路線中，通過(guò)金屬鋰的蒸發(fā)冷凝反應(yīng)，在負(fù)極上表面沉積一層金屬鋰膜，作為犧牲鋰源（VE-anode）。其中，鋰膜質(zhì)量可通過(guò)晶振進(jìn)行實(shí)時(shí)監(jiān)控。兩種載鋰電極的接觸預(yù)鋰化過(guò)程如圖2A和B所示。顯而易見(jiàn)的是，VE-anode的顏色變化更加迅速且均勻，在60s內(nèi)即從原始色過(guò)度至亮黃色直至深褐色，對(duì)應(yīng)了鋰-石墨層間化合物（Li-GICs）的形成與鋰在石墨層間的進(jìn)一步擴(kuò)散，表明VE-anode的接觸預(yù)鋰化反應(yīng)動(dòng)力學(xué)更快。相比之下，MR-anode的預(yù)鋰化過(guò)程較為坎坷。一方面，壓制在負(fù)極表面的鋰膜層直接影響了電解液對(duì)電極的浸潤(rùn)速率，因而需較長(zhǎng)的時(shí)間來(lái)構(gòu)建離子通路。另一方面，由于負(fù)極表面相對(duì)粗糙，且金屬鋰、負(fù)極、支撐膜、輥輪之間的機(jī)械性能不一致，因此通過(guò)MR方式構(gòu)建的接觸界面所包含的電子通路數(shù)量較少，有效的預(yù)鋰化發(fā)生位點(diǎn)數(shù)量貧乏。接觸預(yù)鋰化反應(yīng)發(fā)生后，SEM照片中可以發(fā)現(xiàn)VE-anode的表面呈現(xiàn)出負(fù)極原始的顆粒孔隙結(jié)構(gòu)（圖2C），而MR-anode的表面顯然被一層金屬鋰膜覆蓋（圖2D）。截面SEM照片清晰顯示了MR-anode中鋰膜的分層結(jié)構(gòu)（圖2E），表明在接觸預(yù)鋰化反應(yīng)后，仍有大量的“死鋰”覆蓋在負(fù)極表面，且失去了電化學(xué)活性。

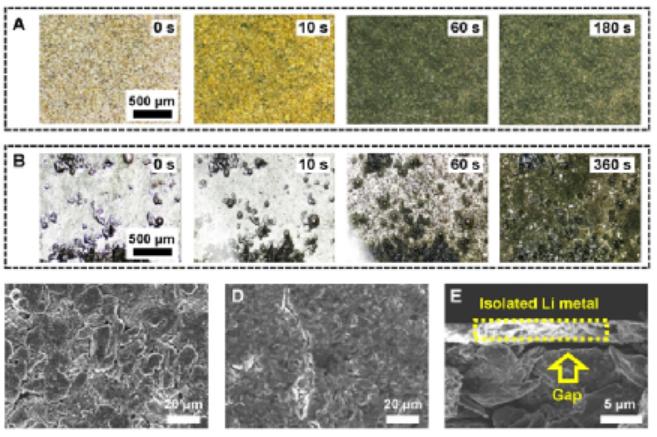

圖2.（A）VE-anode和（B）MR-anode在接觸預(yù)鋰化過(guò)程中的顏色變化照片。（C）VE-anode和（D）MR-anode在預(yù)鋰化反應(yīng)后的表面SEM照片。（E）MR-anode在預(yù)鋰化后的截面SEM照片。該工作結(jié)合TEM和XPS技術(shù)對(duì)預(yù)鋰化負(fù)極的反應(yīng)界面進(jìn)行了觀察。如圖3A所示，對(duì)于MR-anode，其鋰化后的石墨顆粒表面形成了5 nm厚的固態(tài)電解質(zhì)膜（SEI），說(shuō)明在接觸預(yù)鋰化過(guò)程中，除了形成Li-GICs外，傳輸在負(fù)極表面的電子會(huì)促使電解液發(fā)生還原反應(yīng)。形成SEI膜是預(yù)鋰化發(fā)生的必要因素，SEI膜起促進(jìn)了鋰離子脫溶劑化。另外，在MR-anode表面上衍生了微米尺寸的“死鋰”（圖3B和3C）。同時(shí)，在電解液環(huán)境中，這些未轉(zhuǎn)化的鋰源表面逐漸形成了SEI，從而進(jìn)一步失去了電子傳遞的功能。相比之下，在VE-anode體系中，鋰化石墨表面的SEI膜較薄（圖3E）。這是因?yàn)榻佑|界面處較多的電子通路影響了負(fù)極界面的電流密度分布。此外，在VE-anode中，發(fā)現(xiàn)了具有典型球型結(jié)構(gòu)的“死鋰”（圖3F），且其同樣被一層以無(wú)機(jī)內(nèi)層為主的SEI膜包裹（圖3G）。即使改善了鋰源與負(fù)極的接觸狀態(tài)，也不能完全規(guī)避“死鋰”的形成。另外，VE-anode上表面的鋰膜在自發(fā)溶解和電解液刻蝕的作用下會(huì)逐漸收縮，并在表面張力的影響下形成所示的納米球結(jié)構(gòu)。研究發(fā)現(xiàn)，VE-anode中的死鋰量比MR-anode低。如圖3I~L所示，VE-anode在預(yù)鋰化前后的XPS Li 1s圖譜中反映了金屬鋰膜的高度溶解，而對(duì)于MR-anode，其預(yù)鋰化后依然能捕捉到金屬鋰的信號(hào)，說(shuō)明有大量的鋰源沒(méi)有得到有效轉(zhuǎn)化，這也揭示了傳統(tǒng)輥軋法“補(bǔ)鋰”鋰源利用率低的科學(xué)內(nèi)涵。

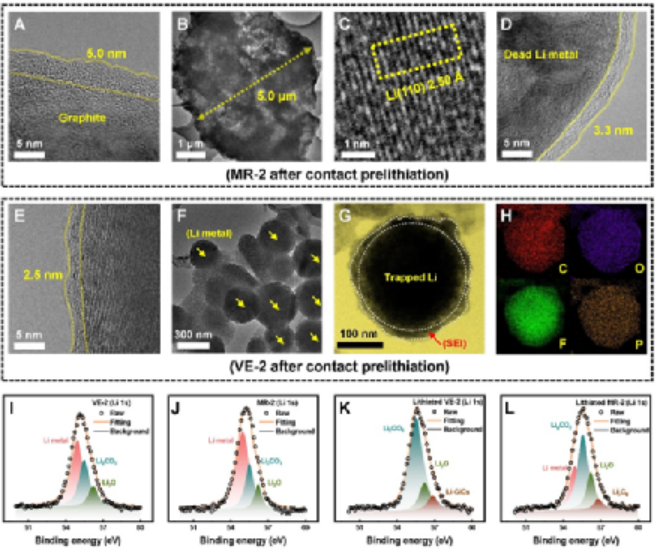

圖3.（A）MR-anode接觸預(yù)鋰化后石墨界面的TEM照片。(B) 鋰化MR-anode中“死鋰”的TEM照片。（C）“死鋰”的HRTEM照片。（D）“死鋰”界面電解質(zhì)薄膜的TEM照片。（E）VE-anode接觸預(yù)鋰化后石墨界面的TEM照片。（F）鋰化VE-anode中“死鋰”的TEM照片。（G）球型“死鋰”的TEM照片，和（H）對(duì)應(yīng)的EDS mapping照片。（I）VE-anode和（J）MR-anode在預(yù)鋰化前的XPS譜圖。（K）VE-anode和（L）MR-anode在預(yù)鋰化后的XPS譜圖。預(yù)鋰化過(guò)程中，電流密度在鋰源/負(fù)極接觸界面上分布的模擬如圖4A所示。相比其他固液界面，位于電子通路區(qū)域形成了明顯的局部電流密度。這是因?yàn)殇囋幢谎趸筝敵龅碾娮颖仨毥?jīng)過(guò)電子通路來(lái)傳遞至負(fù)極側(cè)，并與鋰離子和石墨結(jié)合形成Li-GICs。從而，在局部電流密度的作用下，電子通路附近的鋰源更容易被氧化溶解，導(dǎo)致電子通路結(jié)構(gòu)收縮。同時(shí)，SEI膜在接觸界面上的生長(zhǎng)也會(huì)堵塞電子通路，阻礙電子在兩相之間的傳遞，最終導(dǎo)致電子通路被完全阻斷，接觸預(yù)鋰化反應(yīng)終止。因此，接觸界面上存在的電子通路密度是影響鋰源轉(zhuǎn)化效率的關(guān)鍵之一。在考察鋰源利用率方面，該工作分別采用了四種補(bǔ)鋰量，相應(yīng)的“補(bǔ)鋰膜”厚度分別為1、2、3和4微米。如圖4B和C所示，在半電池中（金屬鋰對(duì)電極），鋰化VE-anode的首次脫鋰容量明顯高于鋰化MR-anode。尤其當(dāng)補(bǔ)鋰厚度固定為4微米時(shí)（補(bǔ)償容量約為0.8 mAh/cm2），VE-anode預(yù)鋰化后的鋰源利用率達(dá)到91%，而MR-anode僅為74%。得益于高效的真空熱蒸發(fā)預(yù)鋰化方式，VE-anode半電池皆表現(xiàn)出更高的首次庫(kù)倫效率。另一方面，通過(guò)溫度控制的EIS測(cè)試，并結(jié)合Arrhenius公式（圖4D），可以發(fā)現(xiàn)鋰化MR-anode的界面阻抗較高，且鋰離子在SEI膜中擴(kuò)散所需要的活化能較高。說(shuō)明在MR-anode體系中，局部電流密度驅(qū)使形成的SEI膜相對(duì)不均勻，且覆蓋的大量“死鋰”影響了鋰離子的擴(kuò)散和傳質(zhì)行為。

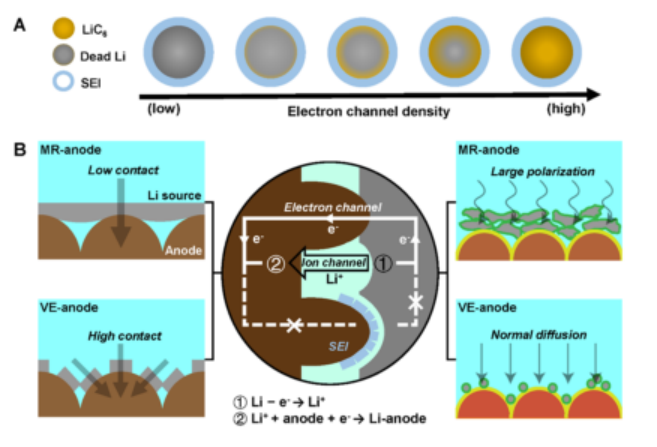

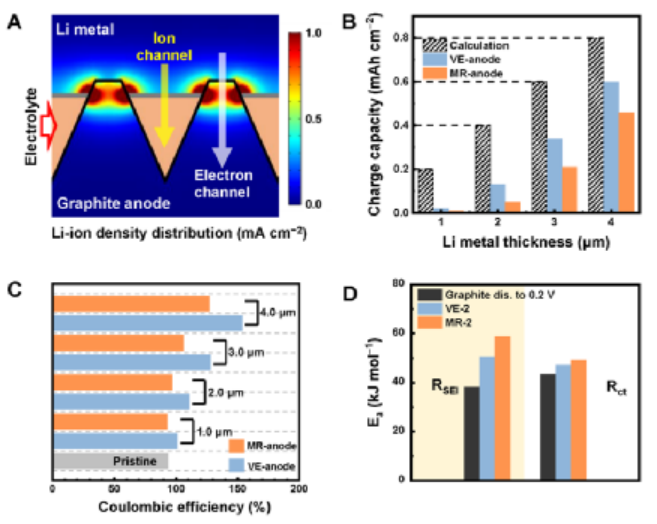

圖4.（A）鋰源/負(fù)極界面處電流密度分布的模擬圖。（B）預(yù)鋰化負(fù)極半電池的首次脫出容量對(duì)比圖。（C）預(yù)鋰化負(fù)極半電池的首次庫(kù)倫效率對(duì)比圖。（D）不同鋰化負(fù)極中鋰離子在SEI膜內(nèi)擴(kuò)散（RSEI）和電荷轉(zhuǎn)移（Rct）過(guò)程所需的活化能。要點(diǎn)4：接觸預(yù)鋰化反應(yīng)機(jī)制通過(guò)上述研究發(fā)現(xiàn)，在接觸預(yù)鋰化過(guò)程中，當(dāng)不考慮SEI膜的生長(zhǎng)時(shí)，鋰源與負(fù)極的初始接觸狀態(tài)是影響預(yù)鋰化反應(yīng)的關(guān)鍵因素。如圖5A所示，接觸界面內(nèi)含的電子通路數(shù)量越多，則鋰源在預(yù)鋰化反應(yīng)后的轉(zhuǎn)化率越高，從而相應(yīng)的“死鋰”量越低。因此，理想的鋰源利用率不僅主導(dǎo)了高效的接觸預(yù)鋰化過(guò)程，而且也保證了預(yù)鋰化電極具備良好的電化學(xué)性能，進(jìn)而賦予了電池更長(zhǎng)的循環(huán)性能。圖5B總結(jié)了涵蓋界面結(jié)構(gòu)演化的接觸預(yù)鋰化反應(yīng)機(jī)制。當(dāng)將載鋰負(fù)極至于電解液后，兩相間形成的電勢(shì)差促使金屬鋰氧化。形成的鋰離子通過(guò)離子通路擴(kuò)散至負(fù)極，并與從電子通路傳輸而來(lái)的電子結(jié)合，發(fā)生負(fù)極鋰化反應(yīng)。此時(shí)，電子通路區(qū)域匯集了大量的電子，呈現(xiàn)為高局部電流密度，其不僅加快了金屬鋰相的溶解，還加劇了電解液的還原反應(yīng)，導(dǎo)致SEI膜在反應(yīng)界面上的進(jìn)一步生長(zhǎng)。隨著電子通路結(jié)構(gòu)收縮和斷裂，預(yù)鋰化反應(yīng)終止。此時(shí)，未反應(yīng)的鋰源完全失去了電子活性，形成了“死鋰”，同時(shí)影響鋰化負(fù)極在工作電池中的電化學(xué)行為。相比之下，真空熱蒸發(fā)指導(dǎo)下的VE-anode具有豐富的電子通道結(jié)構(gòu)，其對(duì)預(yù)鋰化過(guò)程的正向影響主要有以下幾個(gè)方面：1.高的電子通路密度有利于反應(yīng)界面電流密度的均勻分配，避免形成局部電流密度；2.反應(yīng)界面上均勻的電流分布降低了SEI膜的不均勻生長(zhǎng)與擴(kuò)張；3.大量的電子通路，即大量的內(nèi)短路電化學(xué)活性位點(diǎn)，可避免電子通路結(jié)構(gòu)的快速收縮。因此，VE-anode在接觸預(yù)鋰化后表現(xiàn)出更高的鋰源利用率和更低的“死鋰”量。圖5.（A）電子通路密度與鋰源利用率的關(guān)系示意圖。（B）VE-anode和MR-anode體系下的接觸預(yù)鋰化過(guò)程示意圖。本工作通過(guò)調(diào)節(jié)鋰源/負(fù)極的初始接觸狀態(tài)，從鋰源/負(fù)極界面的角度探討了接觸預(yù)鋰化的反應(yīng)過(guò)程與機(jī)制，并成功地挖掘出影響鋰源轉(zhuǎn)化的內(nèi)部因素，進(jìn)而提高“補(bǔ)鋰”效率，降低“死鋰”產(chǎn)量。主要?jiǎng)?chuàng)新點(diǎn)如下：1. 提出“鋰源利用率”是接觸預(yù)鋰化的關(guān)鍵技術(shù)指標(biāo)；2. 揭示“補(bǔ)鋰”過(guò)程中產(chǎn)生“死鋰”對(duì)工作電池電化學(xué)性能的影響；3. 從反應(yīng)界面角度揭示了接觸預(yù)鋰化的失效行為。4. 發(fā)現(xiàn)提高接觸界面中的電子通道密度是高效“補(bǔ)鋰”的有效途徑之一。相比傳統(tǒng)的機(jī)械輥壓載鋰方式，通過(guò)真空熱蒸發(fā)策略來(lái)引入鋰源可顯著提高鋰膜與負(fù)極的有效接觸面積。在蒸發(fā)環(huán)境中下，高度流動(dòng)的鋰蒸汽與負(fù)極上表面接觸后冷凝沉積，在接觸界面上可形成更加豐富的電子通路位點(diǎn)。這有效降低了匯聚在電子通路處的局部電流密度，維持了電子通路在預(yù)鋰化過(guò)程中的結(jié)構(gòu)特征，從而促使接觸預(yù)鋰化表現(xiàn)出較高的鋰源利用率（91%）。保證暢通電子通路的接觸預(yù)鋰化方法不僅可顯著提高負(fù)極的首次庫(kù)倫效率，而且能夠保證電池具有良好的長(zhǎng)循環(huán)性能。當(dāng)與NCM811正極配對(duì)時(shí)，上述預(yù)鋰化電池（1.4Ah）循環(huán)600次后的容量保持率達(dá)到95.8%。該工作對(duì)接觸預(yù)鋰化在工業(yè)電池中的實(shí)際應(yīng)用具有重要的指導(dǎo)意義，且驗(yàn)證了真空熱蒸發(fā)“補(bǔ)鋰”路線在預(yù)鋰化技術(shù)中的可行性。Yue XY, Yao YX, Zhang J, Yang SY, Li ZH, Yan C, Zhang Q, Unblocked Electron Channels Enable Efficient Contact Prelithiation for Lithium-Ion Batteries, Advanced Materials,DOI：10.1002/adma.202110337 https://onlinelibrary.wiley.com/doi/10.1002/adma.202110337本工作的作者依次為清華大學(xué)岳昕陽(yáng)、姚雨星、北京理工大學(xué)張婧、復(fù)旦大學(xué)楊思宇、清華大學(xué)李澤珩、閆崇和張強(qiáng)。該研究工作得到國(guó)家重點(diǎn)研發(fā)計(jì)劃、國(guó)家自然科學(xué)基金、清華大學(xué)山西清潔能源研究院的支持。特別感謝復(fù)旦大學(xué)化學(xué)系傅正文教授對(duì)本工作的幫助，感謝天目湖先進(jìn)儲(chǔ)能技術(shù)研究院對(duì)本工作實(shí)驗(yàn)表征的大力支持。岳昕陽(yáng)，清華大學(xué)博士后。2014年本科畢業(yè)于哈爾濱工業(yè)大學(xué)化工學(xué)院，2017年碩士畢業(yè)于北京理工大學(xué)化工與環(huán)境學(xué)院，2020年博士畢業(yè)于復(fù)旦大學(xué)材料科學(xué)系，目前是清華大學(xué)化工系博士后。主要從事化學(xué)能源相關(guān)領(lǐng)域研究，專注高性能鋰電池技術(shù)的開(kāi)發(fā)與新機(jī)理探索，主持博士后面上基金和自然科學(xué)基金青年基金，并參與多項(xiàng)國(guó)家重點(diǎn)研發(fā)計(jì)劃。閆崇，清華大學(xué)博士后。2013年本科畢業(yè)于河南師范大學(xué)化學(xué)化工學(xué)院，2020年博士畢業(yè)于北京理工大學(xué)材料學(xué)院，現(xiàn)為清華大學(xué)“水木學(xué)者”，入選2020年國(guó)家“博士后創(chuàng)新人才支持計(jì)劃”和2021年度全球高被引科學(xué)家。主要從事鋰電池電極/電解質(zhì)界面、鋰電池快充與安全預(yù)警等方面的相關(guān)研究，主持自然科學(xué)基金青年基金，山西省重點(diǎn)研發(fā)計(jì)劃，博士后面上基金等多個(gè)科研項(xiàng)目，并作為青年骨干參與國(guó)家重點(diǎn)研發(fā)計(jì)劃。
張強(qiáng)，清華大學(xué)長(zhǎng)聘教授。其熱愛(ài)科學(xué)和教育事業(yè)，善于根據(jù)學(xué)生的自身特點(diǎn)和成長(zhǎng)路徑，因材施教，引導(dǎo)其找到自身興趣，百花齊放，共同成長(zhǎng)。指導(dǎo)學(xué)生中多人獲得清華大學(xué)特等獎(jiǎng)學(xué)金、全國(guó)大學(xué)生課外學(xué)術(shù)科技作品競(jìng)賽特等獎(jiǎng)等獎(jiǎng)勵(lì)。多名學(xué)生和博士后在北京理工大學(xué)、東南大學(xué)、四川大學(xué)、電子科技大學(xué)、U Adelaide、New Jersey Int Technol等國(guó)際著名高校任教。張強(qiáng)教授團(tuán)隊(duì)長(zhǎng)期致力于能源材料化學(xué)/化工領(lǐng)域研究。高效的能源存儲(chǔ)器件是可再生能源利用、新能源汽車、能源工業(yè)、消費(fèi)電子等產(chǎn)業(yè)的關(guān)鍵支撐，是實(shí)現(xiàn)“碳中和”目標(biāo)的重要基礎(chǔ)技術(shù)。尋找新型高能量密度的電極材料和能源化學(xué)原理，獲得高比能儲(chǔ)能系統(tǒng)是當(dāng)今能源存儲(chǔ)和利用的關(guān)鍵。該研究團(tuán)隊(duì)深入探索鋰硫電池、鋰金屬電池等依靠多電子化學(xué)輸出能量的化學(xué)電源的原理，發(fā)展了鋰鍵和電解液溶劑化理論，并根據(jù)高能電池需求，研制出固態(tài)電解質(zhì)界面膜保護(hù)的鋰金屬負(fù)極及碳硫復(fù)合正極等多種高性能能源材料，構(gòu)筑了鋰金屬、鋰硫電池軟包電池器件，相關(guān)研究工作先后發(fā)表在Adv. Mater., J. Am. Chem. Soc., Angew. Chem., J. Energy Chem.等知名期刊上。該研究團(tuán)隊(duì)在鋰硫電池、鋰金屬電池、固態(tài)電池等領(lǐng)域也申請(qǐng)了一系列中國(guó)發(fā)明專利和PCT專利。
