第一作者：劉育京、陶新永、王垚
通訊作者：陶新永，樓雄文
通訊單位：浙江工業大學，南洋理工大學
研究亮點：
1. 發展了基于自組裝單分子層誘導的富含LiF組分的電極-電解質界面
2. 實現了實際應用條件下鋰金屬電池的長壽命穩定循環
隨著電動汽車、消費電子等領域的迅速發展，基于傳統嵌入-脫出化學機制的鋰離子電池在能量密度方面已經觸及了天花板，很難再滿足未來高比能應用場景的需求。因此，基于全新的溶解-沉積機制的金屬鋰負極被寄予厚望，其超高的理論比容量、最低的氧化還原電位和低體積密度等優勢使其成為構建新一代高比能鋰電池的關鍵材料。然而，金屬鋰負極存在著枝晶生長造成短路、庫倫效率較低和無限體積膨脹等棘手的界面問題。
有鑒于此，浙江工業大學陶新永教授團隊和新加坡南洋理工大學樓雄文教授團隊以及相關合作者合作，報道了基于自組裝單分子層誘導的富含LiF組分的電極-電解質界面，從而有效解決了上述問題并實現了實際應用條件下鋰金屬電池的穩定循環。
研究思路
金屬鋰負極枝晶生長、庫倫效率低等問題的核心在于不穩定的電極-電解質界面。前期的研究表明，LiF是一種能夠顯著提高鋰負極-電解質界面穩定性的界面材料，其主要源自于電解液中含氟鋰鹽或溶劑的分解。實現含氟鋰鹽在負極表面的優先還原分解是構建富含LiF的固態電解質界面（SEI）的關鍵。
基于此思路，研究人員利用含羧基的單分子自組裝層（SAMs）通過改變電荷轉移動力學來促進LiTFSI中的C-F鍵發生優先裂解，從而實現對電解液氧化還原狀態的調控。LiTFSI的優先分解反應（優先于醚類溶劑）使得金屬鋰表面的SEI膜中LiF納米晶的含量顯著增加，進而解決了負極-電解質界面不穩定的問題。

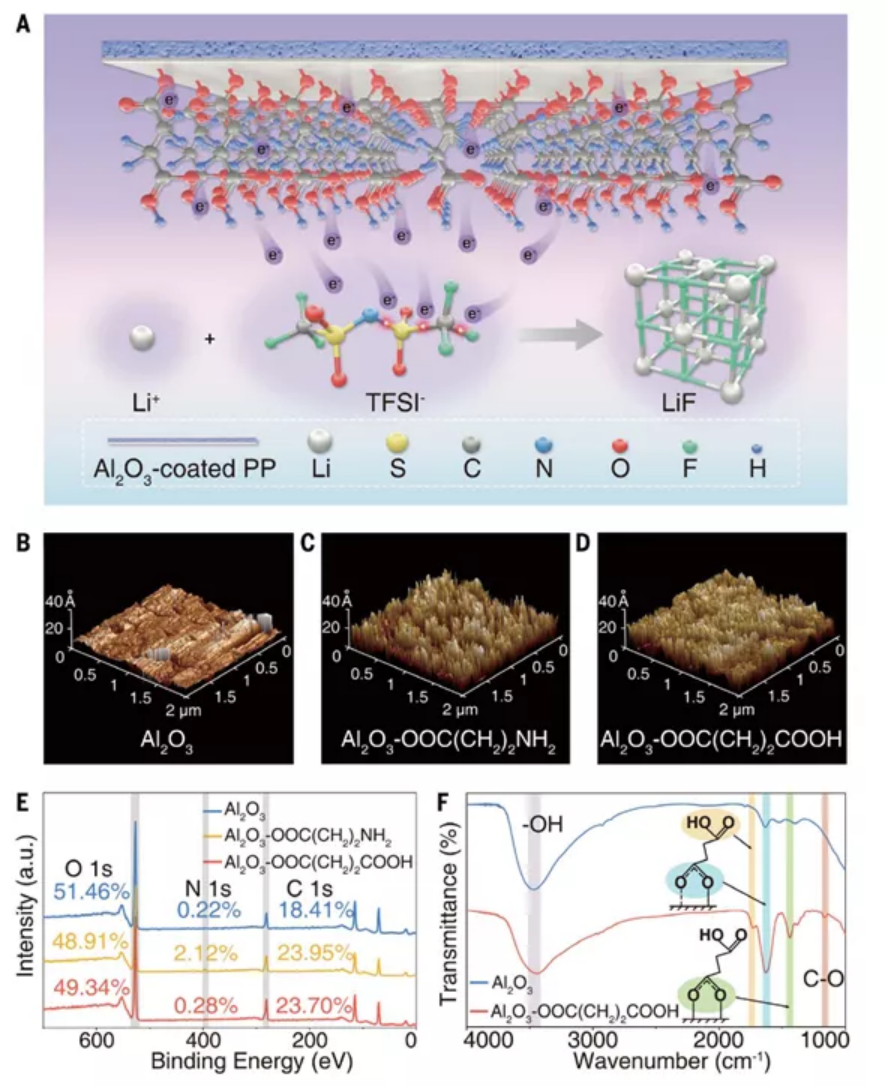

圖1 SAMs在鋰金屬電池中的示意圖及其表征
單分子自組裝層（SAMs）的構建與表征
羧基封端的SAMs是通過簡單的溶液浸泡法構筑在Al2O3包覆的隔膜上，其形成的驅動力是-COOH與Al2O3表面-OH的鍵合作用。研究人員借助原子力顯微鏡確定該單分子層厚度約為20?，傅里葉變換紅外光譜確定了修飾后C-O和C=O官能團的存在。
SAMs修飾下的金屬鋰的沉積-剝離行為與SEI膜的表征
研究人員以Li//Cu半電池在1 mAh/cm2沉積量下的庫倫效率、電化學極化作為評價SAMs效果的指標。在1mA/cm2的電流密度下，含羧基的SAMs在循環300周后的庫倫效率為97.7%且極化電壓只有15mV，含氨基的SAMs在循環300周后的庫倫效率為95.3%，而空白對照組在220周后的庫倫效率就迅速降至74.2%。在經過5周甚至100周的電化學沉積與剝離以后，Al2O3表面的羧基官能團仍然可以利用紅外光譜檢測到，這說明整個電極-電解質-隔膜界面都具有十分卓越的穩定性。

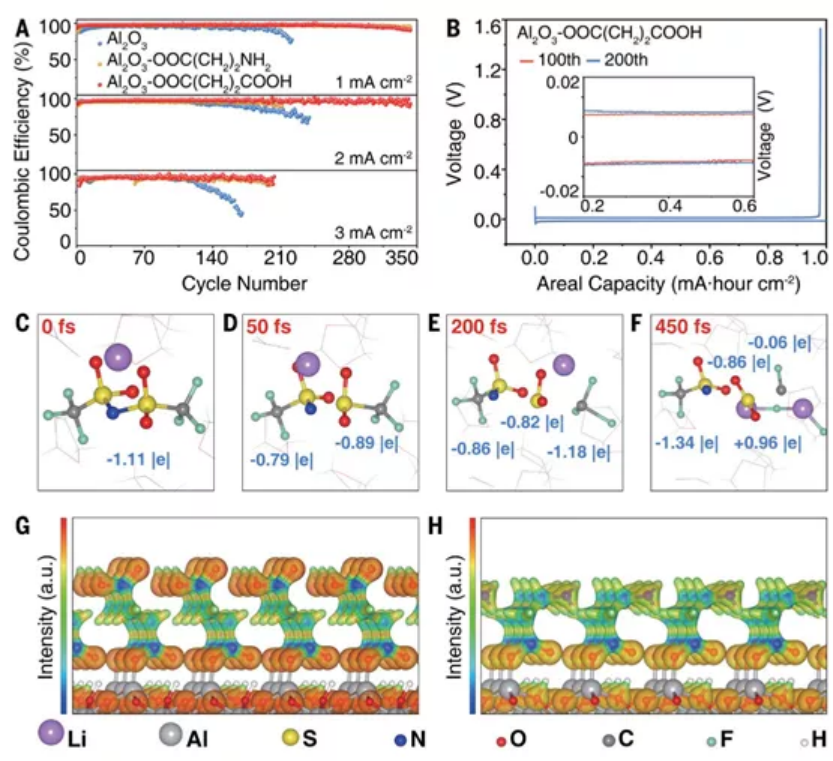

圖2 Li//Cu電池的電化學性能以及LiTFSI分解機制的示意圖
研究人員利用循環伏安法研究了放電過程中SEI膜的形成過程與對應機制。對于空白對照組，其在1.56 V 和0.65 V處出現的兩個還原峰分別對應LiNO3添加劑和溶劑的分解而未出現LiTFSI分解對應的信號。在經過SAMs修飾以后，循環伏安曲線中在1.11V 處出現新的還原峰，這是由于LiTFSI的分解造成的。分解電壓的差異表明在SAMs修飾后的電化學體系中鋰鹽是優先于溶劑分解的，因而更有利于形成富含LiF的SEI膜，這在后面有關SEI膜的表征結果中得到了驗證。XPS分析結果顯示在金屬鋰負極表面，經過SAMs修飾的界面上LiF的含量為6.9%，高于未經修飾的數值（3.8%）。

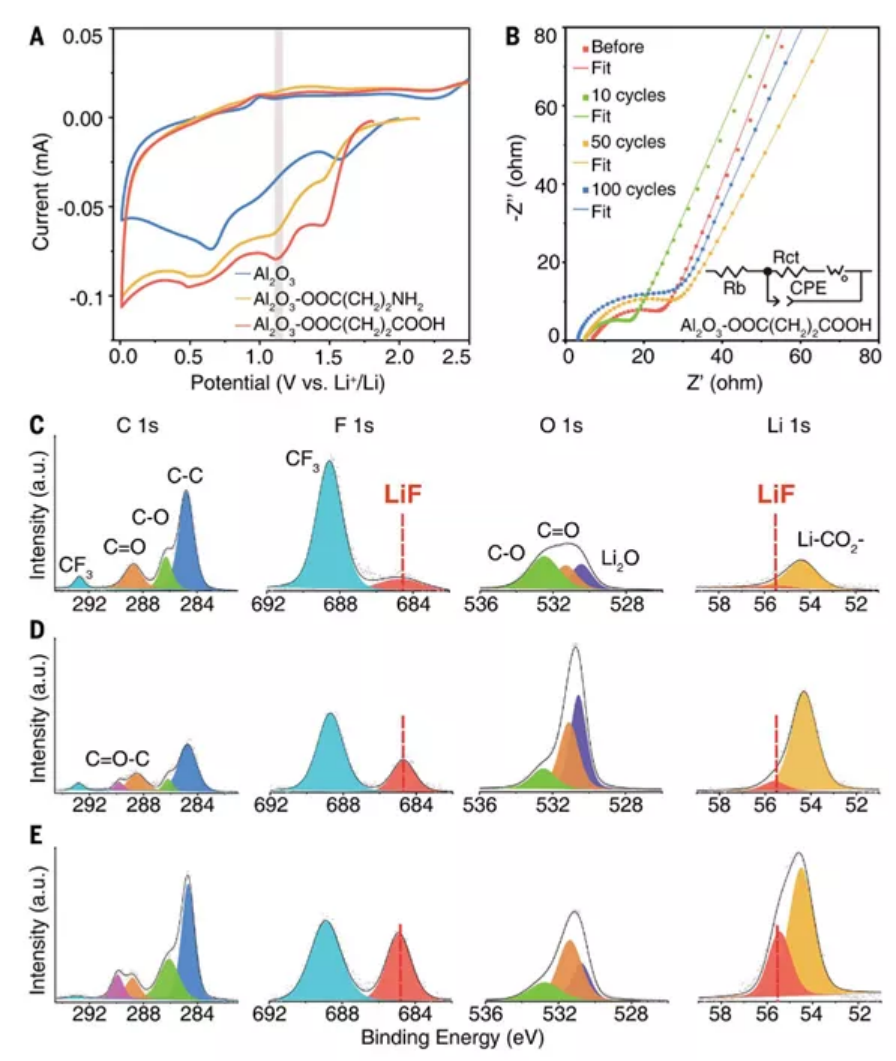

圖3 界面穩定性與SEI膜化學穩定性的分析
研究人員借助冷凍電鏡對SEI膜內部的納米結構進行了直接觀察。在SAMs存在的情況下，金屬鋰在銅網上沉積為球形且F元素含量明顯比空白對照高。在高分辨透射電鏡下可以觀察到SEI膜呈現出典型的鑲嵌模型特點，其中包含一些無定型相并負載著Li、Li2O、LiOH和LiF等納米晶體。

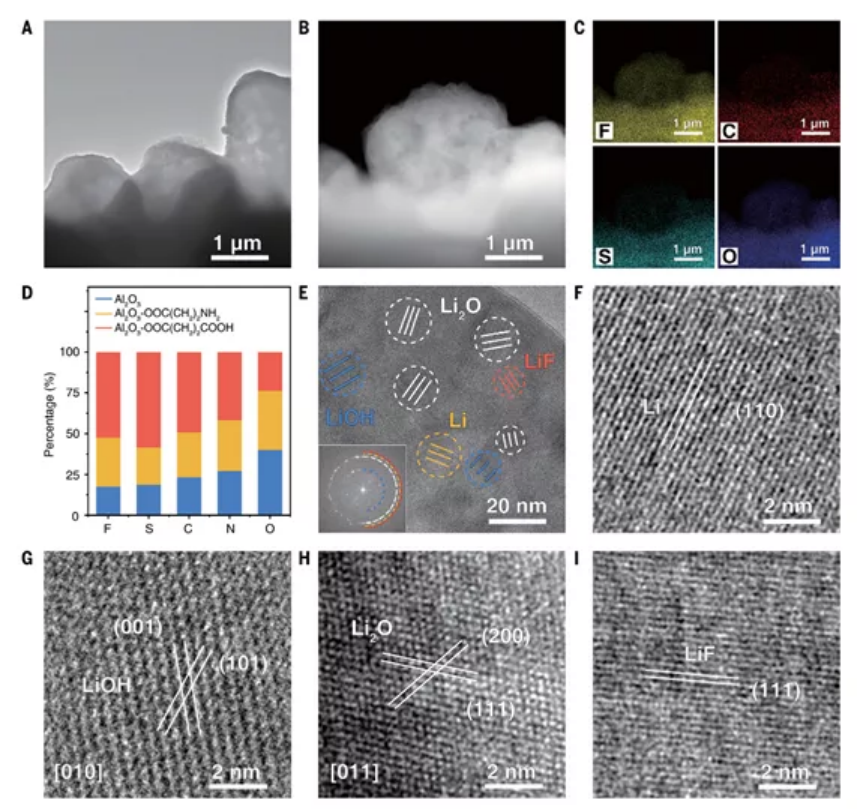

圖4 冷凍電鏡下的鋰沉積形貌和SEI膜的納米結構
SAM功能化機理的理論模擬
密度泛函理論計算結果表明，在整個電解液體系中，除了較低濃度的LiNO3外，LiTFSI具有最低的LUMO能級，這從理論層面證明其在負極表面會優先發生還原分解。在分子動力學模擬中，研究人員構建了四種不同的構型并發現只有在羧基存在的情況下才會形成LiTFSI分解得到的LiF納米晶體。Bader電荷分析發現，在初始階段單分子層上累積的電荷從羧基轉移到TFSI-陰離子上使得N-S鍵發生裂解生成-SO2CF3-。緊接著，-CF3從-SO2CF3-上脫落并進一步發生C-F鍵斷裂直至生成LiF。
實際應用條件下鋰金屬電池的性能
該工作從對稱電池和實際應用的全電池兩方面驗證了SAMs出眾的電化學效果。對于Li//Li對稱電池，SAMs修飾后能夠穩定循環1000周（循環時間超過2500小時）且極化電壓低至40mV；而空白對照組的正常沉積與剝離行為僅能維持700小時，極化電壓也相應增加到75mV。

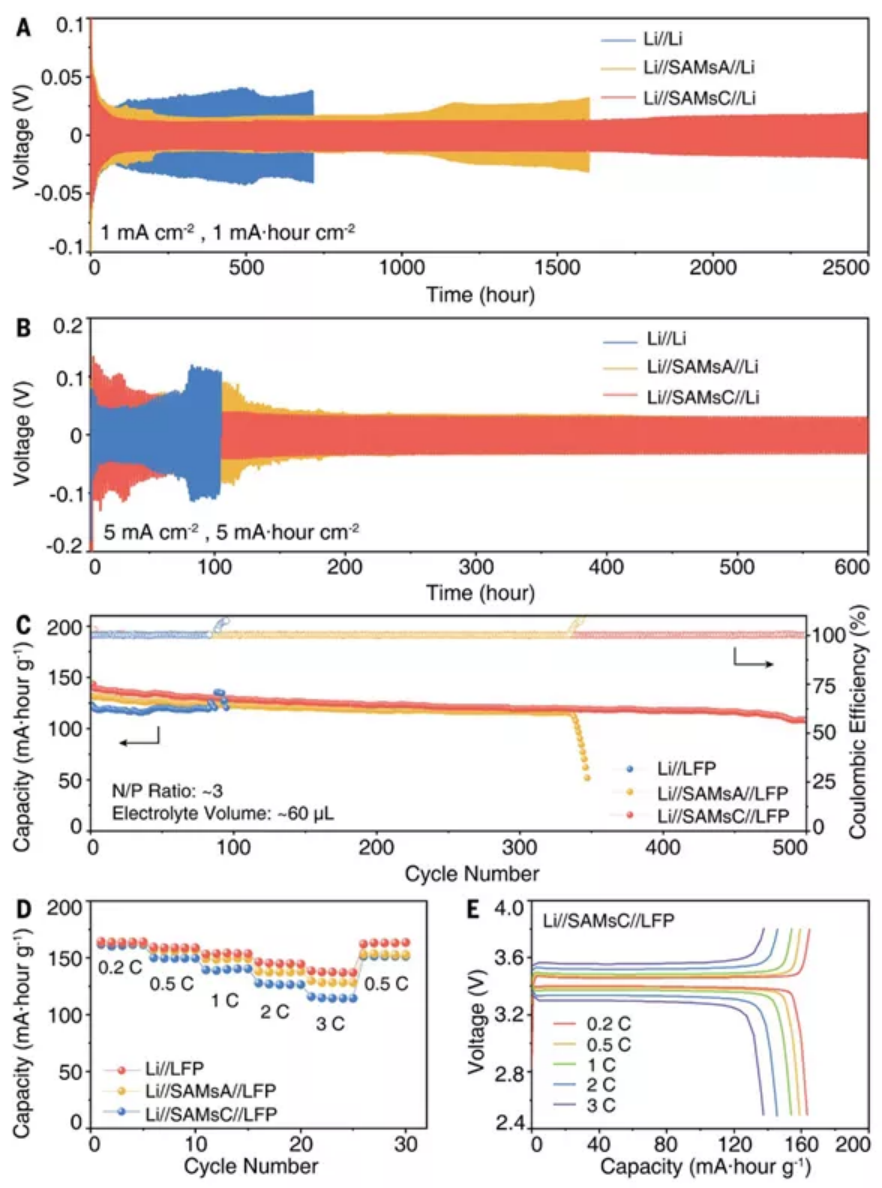

圖5. 對稱電池與全電池的電化學性能
對于實際鋰金屬電池來說，在較低的n/p~3的正負極容量比的條件下，Li/SAMs/LFP全電池能夠?qū)崿F(xiàn)長達450周的穩定循環，容量保持率高達80%而平均庫倫效率也可達99.9%。即便將電解液含量降至5g/Ah的貧液態條件，該全電池也能夠正常工作270周而幾乎不發生容量衰減。
小結
該研究通過自組裝單分子層表面的累積電荷改變C-F鍵裂解的動力學，從而實現對電解液氧化還原狀態的調控；發現LiTFSI在電解液中的優先分解會使得SEI膜富含LiF，進而顯著改善金屬鋰負極-電解液界面穩定性。總之，這項工作發展了基于自組裝單分子層誘導的富含LiF組分的電極-電解質界面，實現了實際應用條件下鋰金屬電池的穩定循環。
陶新永，浙江工業大學教授，材料科學與工程學院副院長。2007年博士畢業于浙江大學，2017年獲得國家優秀青年科學基金資助。陶新永教授主要從事新型儲能材料基礎理論及應用研究，尤其是在基于冷凍電鏡對電池材料的原子尺度認識方面，取得了系列化的特色研究成果。
以下列舉最近兩年來，陶新永教授團隊及其合作者在冷凍電鏡研究電池材料領域的部分代表性成果：

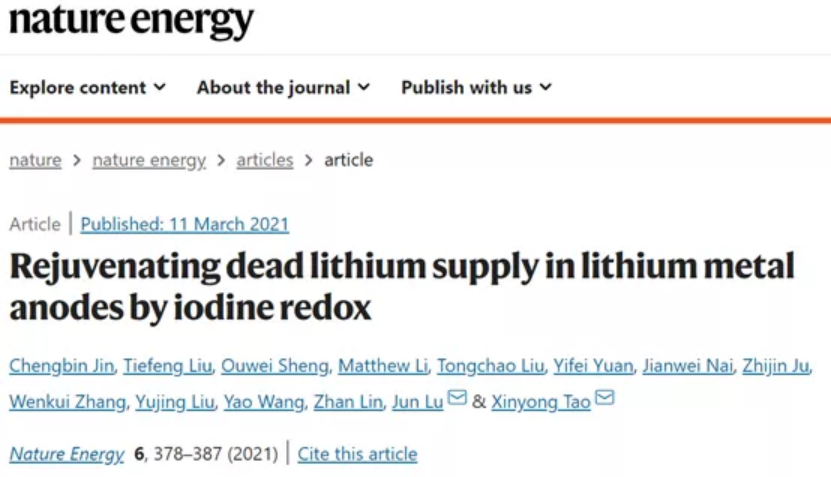

2021年3月12日，陶新永教授和陸俊教授等人基于冷凍電鏡技術，對金屬鋰負極固態電解質界面膜的化學成分進行定量化研究，揭示了“死”鋰的形成和演變機制，并提出了通過鹵素的氧化還原反應來消除金屬鋰負極固態電解質界面上的鋰枝晶、“死”鋰等，并實現“死”鋰回收利用的新策略。這是浙江工業大學以第一單位首次在Nature Energy發表研究成果。（來源：浙江工業大學官網）
https://www.nature.com/articles/s41560-021-00789-7

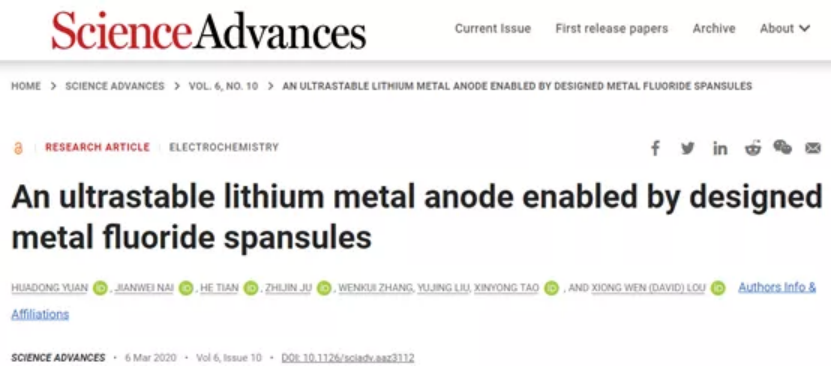

2020年3月7日，陶新永教授與新加坡南洋理工大學樓雄文教授等人提出了用于改善金屬鋰負極穩定性的NaMg(Mn)F3亞微米立方體，并在其表面包覆碳作為電池系統中的“緩釋膠囊”，可以將功能性的金屬離子和氟離子長效緩慢釋放到電解液中。冷凍電鏡技術證實，金屬離子原位形成的金屬層可以誘導鋰的均勻形核，氟離子則可以增強固態電解質界面膜的穩定性。經可溶金屬氟化物修飾的鋰負極在2 mA/cm2電流密度下，經過1000次循環庫倫效率仍然保持在98%以上，高于常規金屬鋰負極材料。（來源：浙江工業大學官網）
https://www.science.org/doi/10.1126/sciadv.aaz3112

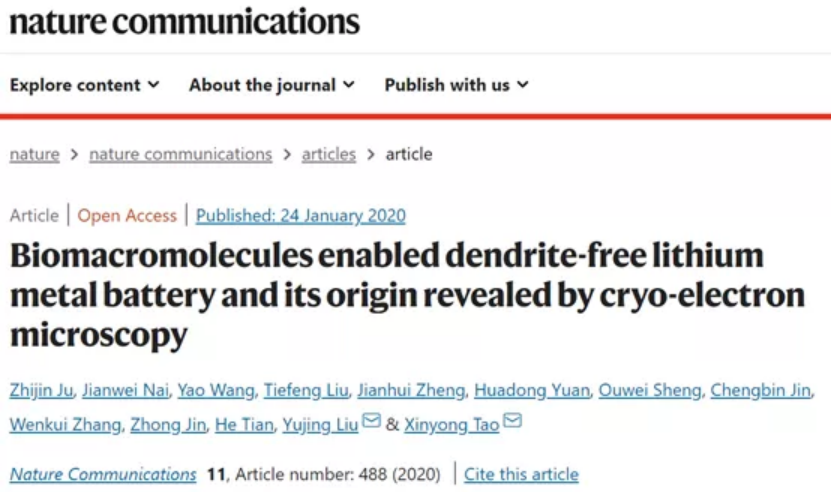

2020年1月25日，陶新永教授與劉育京副教授等人受生物礦化作用的啟發，采用三氟乙醇處理的天然蛋膜（TESM）調控金屬鋰的結晶行為。冷凍透射電鏡的原子級成像顯示，TESM可以抑制鋰單晶沿枝晶生長取向，特別是<111>晶向的生長。TESM中親鋰蛋白組分可以參與固態電解質界面膜的形成，從而提升鋰離子通量，減少高指數晶面的優先生長，實現無枝晶的鋰沉積。形成了從仿生機制出發，以晶體學的微觀視角深入認知并解決鋰沉積本質問題的全新的研究思路。（來源：浙江工業大學官網）
https://www.nature.com/articles/s41467-020-14358-1
參考文獻：
Yujing Liu et al. Self-assembled monolayers direct a LiF-rich interphase toward long-lifelithium metal batteries, Science 2022, 375, 739–745.
https://www.science.org/doi/epdf/10.1126/science.abn1818
