通訊作者：段鑲鋒(Xiangfeng Duan)，黃昱(Yu Huang)通過構筑為薄片結構，剛性材料能夠變得具有柔性，但是這種剛性材料難以很好的進行面內旋轉或者扭曲過程，因此由于存在這種缺點，剛性材料難以作為曲面或者活動表面的覆蓋物。有鑒于此，加州大學洛杉磯分校段鑲鋒(Xiangfeng Duan)，黃昱(Yu Huang)等通過旋涂半導體納米片分散液的方式，構筑了10 nm的薄片。其中半導體材料片之間通過van der Waals相互作用堆疊形成，構建的薄層納米片材料具有機械延展性和可加工性，而且具有滲透性和透氣性。由于具有這些優異性能，薄膜材料非常適合用于生物電子薄膜材料，能夠作為電子皮膚監測和放大各種生物電信號，比如心電信號和腦電信號。目前物聯網、生物電子器件等新技術能夠用于監控各種生命體的動態過程、診斷人體疾病、監控人體健康情況，在這些應用中，將電子系統與不規則的柔性物體相連接變得日益重要。一種能夠用于該領域過程中的生物電信號系統需要與生物組織結構密切相互作用，以便于各種操作，比如記錄生物信號、信號放大、進行電子/化學刺激等。由于這些要求，生物電子器件需要一系列性能，包括電子學、機械力學、延展性、可加工等，能夠伴隨著微觀表面結構的改變而形成自適應性界面結構；此外，材料需要?dú)怏w/營養物質的滲透性和透氣性，便于生命體與環境之間的氣體/營養物質相互交換。傳統的剛性電子材料難以與柔性生物組織匹配，特別是在導電性、機械力學響應、可滲透性、環境自適應性等方面。剛性無機半導體材料能夠制作成超薄膜，但是具有較低的延展性，而且由于其本身具有的結構缺陷，難以與不規則的生物體表面形成共形能力界面結構。目前通過發展褶皺，帶扣，波浪形或蛇形結構，能夠得到具有變形能力的結構，實現宏觀可延展性，但是微觀尺度沒有變形能力。有機半導體或者復合半導體薄膜能夠產生可延展性和變形能力，但是通常具有較低的電子學性能。此外，傳統的無機膜材料或者有機薄膜材料機械力學性能較差，通常需要擔載于聚合物基底上，而且需要多孔結構實現透氣性。聚合物基底通常比較厚（>1 μm），表現非常差的變形能力，難以隨著生物體環境產生動態變化。

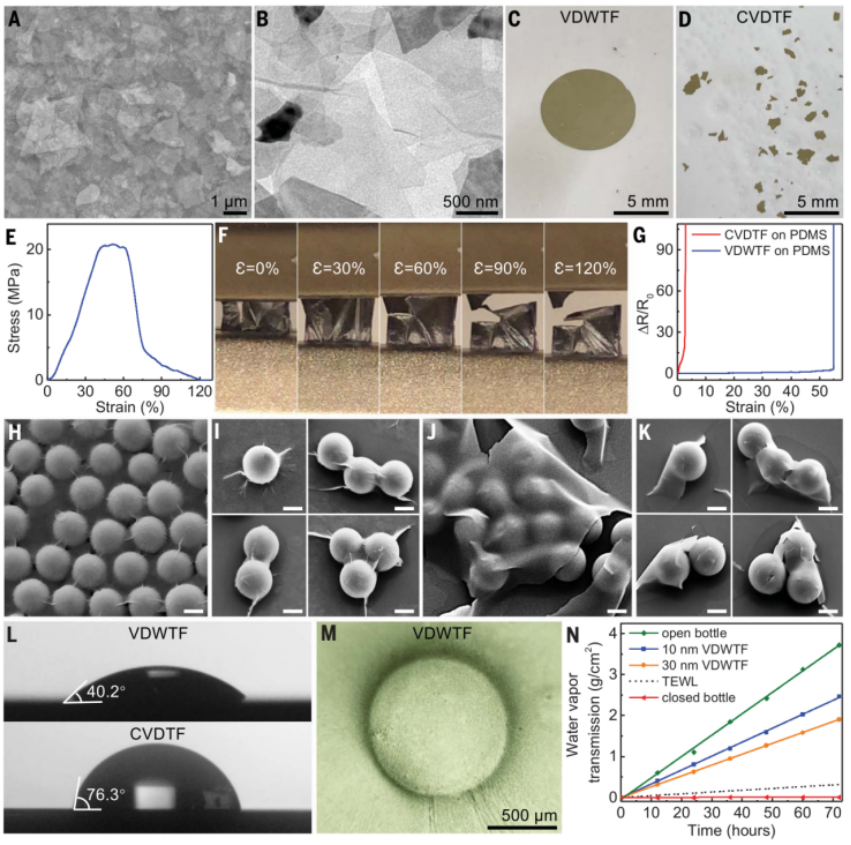

通過學習生物自組裝中一般通過van der Waals相互作用自組裝，加州大學洛杉磯分校段鑲鋒(Xiangfeng Duan)，黃昱(Yu Huang)等報道在二維納米片通過這種類似生物體van der Waals相互作用，構建了具有優異機械力學性能的無擔載基底van der Waals薄膜，其機械力學性能可比擬生物軟組織，能夠適應生物體的共型透氣型膜-組織界面。合成的van der Waals薄膜在其中堆疊的二維納米片之間形成非成鍵van der Waals界面，相鄰的納米片之間能夠滑移或者旋轉，因此實現優異的機械力學柔韌度、延展性、加工性、透氣性，這種材料實具有滲透/透氣功能的納米孔。圖2. 旋涂MoS2薄膜、氣相沉積法構建MoS2薄膜性能表征。

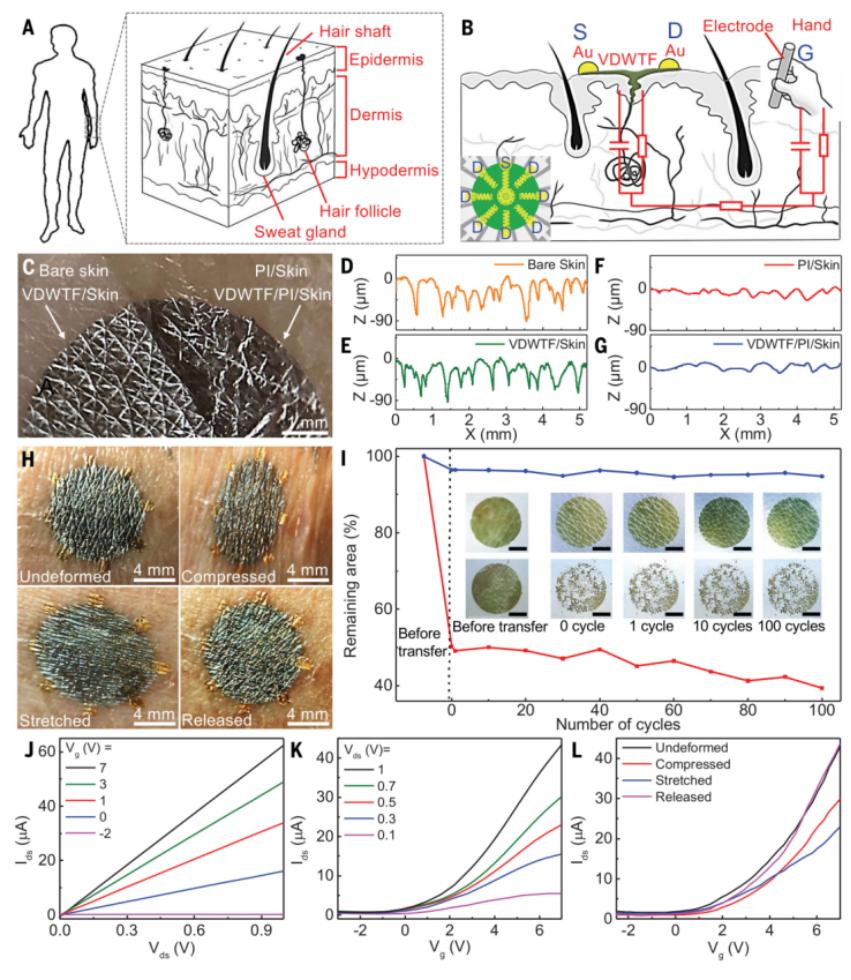

圖3. 電子皮膚應用。
這種van der Waals薄膜器件含有堆疊的二維納米片，二維納米片之間通過非化學鍵的van der Waals力進行相互作用，構建的薄膜材料能夠進行滑移和旋轉機械力學性能，而且能夠很好的作用于生物組織，適應生物體的局部表面結構，實現與生物體完美結合形成共形結構，在生物體中提供電子學功能，構建柵極晶體管，能夠?qū)崿F(xiàn)以高保真的方式監控/放大皮膚的電極電勢、生理學信號。性能。構建的基于MoS2非基底擔載型薄膜展示了線性變化能力的機械力學性能，當拉伸應力達到43 %時的楊氏模量達到47.3 MPa，性能比塊體MoS2（200 GPa）提高3個數量級。這種顯著降低的模量說明MoS2的變形作用以及晶格擴張轉變?yōu)镸oS2的層間滑移或者旋轉。在超過機械力學線性變化的區間，應力仍能夠有所增加至62 %，說明層間MoS2的滑移或者旋轉達到極限，逐漸開始發生破裂，當拉伸應力達到120 %，導致薄膜的完全破裂。對比發現，作者在本文研究中將旋涂構建的MoS2（VDWTFs）與化學氣相沉積法合成的MoS2薄膜（CVDTFs）性能進行機械力學性能對比，由于CVDTFs必須擔載于基底上，因此對擔載于PDMS上的兩種薄膜電阻變化隨著應力變化的情況進行表征。結果顯示，當應力<2.5 %時，CVDTFs薄膜隨著應力增加電阻線性增加，在應力超過2.5 %，電阻變化突然顯著提高，說明在應力達到2.5 %，MoS2薄膜就發生碎裂；相比而言，VDWTFs能夠在55 %的應力范圍內保持緩慢變化的電阻。隨后，考察了薄膜的自適應性、潤濕性、透氣性。將其做成晶體管，驗證其能夠用于監控人體的生理學電化學信號。作者驗證了非擔載型二維材料優異的機械力學性能，能構建可延展、自適應、具有共形能力、透氣性的薄膜電子材料器件，在二維材料構建的器件中，二維材料通過非化學鍵的van der Waals相互作用，使得納米片可以滑移或旋轉，而且保持可加工能力。堆疊二維納米片的薄膜具有透氣性納米孔，能夠具有優異的透氣性。Zhuocheng Yan, et al, Highly stretchable van der Waals thin films for adaptable and breathable electronic membranes, Science 2022, 375 (6583), 852-859DOI: 10.1126/science.abl8941https://www.science.org/doi/10.1126/science.abl8941
