第一作者：Xiaolong Chen
通訊作者：Jenny Z. Zhang
通訊作者單位：劍橋大學
主要內容
將生物光合合成機器復制到電極表面是實現半-人工合成和可持續發展生物電化學和制備燃料具有前景的技術。目前人們還不了解如何設計電極和生物材料的界面才能夠達到較高的生物光電化學性能。
有鑒于此，劍橋大學Jenny Z. Zhang等報道將氣溶膠噴射印花（aerosol jet printing）技術通過ITO納米粒子構建多級結構電極，考察構建生物催化劑-電極界面對催化活性的影響。通過構建微柱陣列電極調節高度，并且調節電極的亞微米表面結構，研究了這種生物-電極界面上的能量/電子轉移。
將藍藻修飾在微柱陣列電極表面，電極表面的微枝結構促進生物催化劑結合在電極上的穩定性、光的利用率、電流輸出通量，這種新型生物-光電催化比目前最好的多孔生物光電極的光電流提高2倍（相同電極高度）。當微柱電極的高度達到600 μm，光電流密度達到最高值245 μA cm-2，這個光電流密度非常接近于理論極限值，光電極的外量子效率達到29 %。
這項研究工作展示了未來提高光合體系效率的前景和方法，為設計三維結構電極提供經驗和指導。

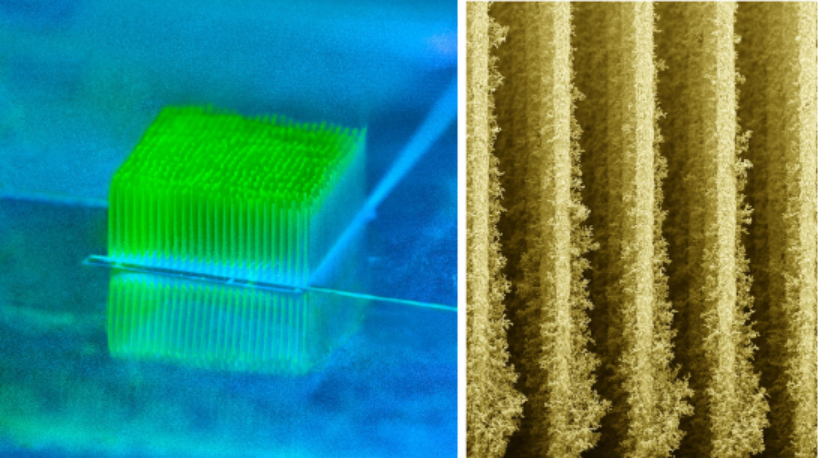

圖1. 3D打印“nano-housing”用于擔載吸光細胞并且有助于細胞生長、收集細胞光合過程產生的電子
研究背景
在相關基礎研究中，人們將來自于生命體的酶生物催化劑(Biocatalyst)纏繞在電極表面的方式與電催化結合構建生物電催化體系，通過具有光合作用的藍藻細菌由于具有獨立生存、自修復、儲量豐富、太陽能驅動的優勢，因此將藍藻纏繞在電極上能夠用于生物發電和電化學合成。
目前，通過半人工合成方式進行太陽能轉化和利用的相關研究還處于早期探索階段，經過估算人們認為細菌修飾的電極能夠達到的電流密度在340 μA cm-2至2400 μA cm-2之間。但是實驗獲得的電流密度比這個數值區間低兩個數量級，而且在人們已經進行巨大的努力，在最大的程度改善光合作用電子傳輸。因此，目前生物酶電催化反應中電流密度偏低的原因主要是電極本身問題導致。
光電催化反應過程中電極需要克服多種問題，其中使用生物酶催化劑導致催化劑具有更大的維度和更低的擔載量，因此目前性能最優異的電極結構（包括蛋白質膜和生物膜光電催化體系）都是通過各種氧化物構建反蛋白石多孔結構。其中ITO（氧化銦錫）氧化物表現了較好的穩定性、導電性、生物兼容性，相關研究發現構建包含大孔結構（實現較大的電極表面積、更好的擔載生物酶催化劑）和介孔結構（改善生物酶催化劑的附著）多級電極對于生物酶催化劑纏繞在電極表面非常重要。由于缺少電極制備技術，目前構建新型多級結構電極受到阻礙。
新進展

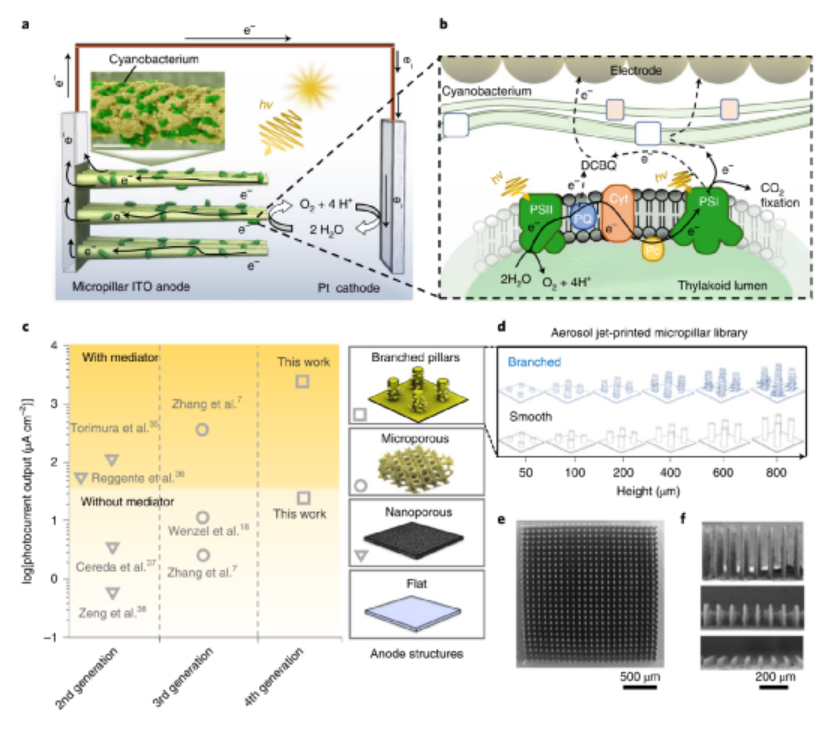

圖2. 新型生物酶光電催化 (a) 生物酶光電催化結構圖 (b) 生物酶-電極界面 (c) 各種電極實現的生物酶催化電流密度 (d) 本文發展的氣凝膠微柱ITO電極 (e) 3D打印微柱陣列電極SEM圖 (f) 3D打印不同高度微柱電極SEM圖
這項工作開發了通過氣溶膠噴射 (aerosol jet printing method) ITO納米粒子的方法，能夠高效率和可重復的制備微型柱狀電極陣列。這種氣溶膠噴射打印方法制備得到的電極實現了可調節的多級結構，一步打印過程中能夠跨越5個數量級對結構進行大尺度的調控。因此，這種通過ITO納米粒子打印合成的多級結構微柱ITO電極比其他制備方法得到的電極具有更好的催化活性和性能。
通過這種簡單有效的電極制備方法，對微柱ITO電極的高度、表面粗糙度調控，從多個尺度對電化學表面積實現調節，比較發現這種微柱電極電催化性能比目前相關報道中最好的反蛋白石ITO電極性能更好，更加深入的理解電極結構-催化活性關系，為發展新一代高性能光合電極提供發展機會。
電極制備
圖3. 3D打印微柱電極陣列 (a) 3D打印過程示意圖 (b) 打印微柱電極的不同參數 (c) 打印不同粗糙度的電極表面 (d) 表面光滑電極SEM圖 (e) 枝狀表面電極SEM圖
氣溶膠噴射屬于一種打印金屬納米墨水的增材制備技術，具有優異的分辨率、打印精度、靈活度、非接觸式直寫能力。目前這種技術還沒有用于三維多級結構材料的制備的報道。為了制備微柱結構，在氣溶膠噴射打印技術中引入一個新參數，氣體聚焦壓力比（gas focusing pressure ratio），通過這個參數調節載氣和屏蔽氣的平衡，篩選合適的氣體比例。進一步的，通過水/甲醇共溶劑打印微米尺度粗糙度的微柱ITO電極陣列。形成枝狀結構是由于甲醇濃度較高時能夠形成更小的氣溶膠液滴。其中發現當甲醇的比例為65-75 % v/v，能夠生成不易碎的亞微米尺度的枝狀結構。當甲醇的比例提高（>75 %），生成的枝狀電極容易碎裂。
通過調節條件，分別通過ITO納米粒子構建了光滑微柱、枝狀微柱電極，微柱電極長度50~800 μm，考察不同微柱電極的生物酶電催化性能。
生物酶光電催化性能

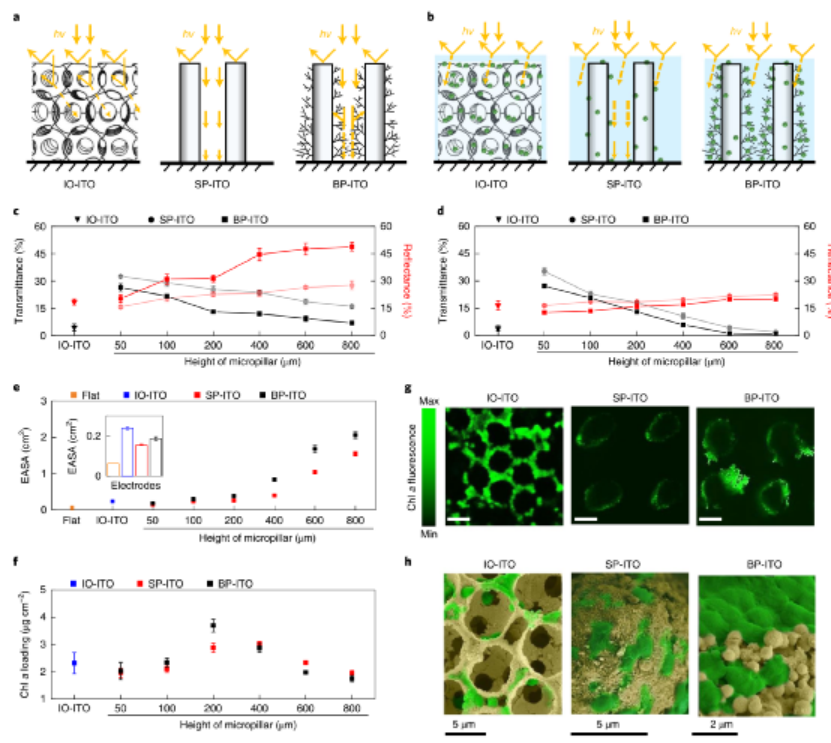

圖4. 3D打印微柱電極實現更高的光透射和細胞擔載 (a) 光滑表面電極與光的相互作用 (b) 擔載細胞的不同電極與光的相互作用 (c) 三種不同不同電極對光的透射和散射 (d) 擔載細胞的三種不同電極對光的透射和散射 (e) 不同電極的電化學表面積（EASA） (f) 12小時浸漬并且進行清洗后不同電極的電化學表面積（EASA） (g) 三種不同電極的共聚焦顯微鏡成像 (h) 三種不同電極表面擔載細胞成像
通過計時安培法分別在暗態/光照條件中進行生物酶光電催化性能表征，將集胞藍藻（Synechocystis）擔載于電極表面作為工作電極，使用三電極體系進行酶光電催化。分別測試反蛋白石結構（IO-ITO）、表面光滑（SP-ITO）、枝狀（BP-ITO）三種ITO電極的酶光電催化活性。
當沒有外加電子介導時，修飾藍藻的ITO電極具有特征性電流。當加入2,6-二氯-1,4-苯醌（DCBQ）透膜電子介導分子，IO-ITO、SP-ITO、BP-ITO三種電極的電流密度分別提高80倍、100倍、110倍，同時BP-ITO的電流密度在這種條件達到IO-ITO的2倍（相同高度）。
隨后，作者考察沒有DCBQ介導分子時，SP-ITO、BP-ITO微柱電極的電極高度與光電流密度之間的關系。當微柱的高度為600 μm時光電流密度達到最高值，SP-ITO和BP-ITO電極的電流密度分別為1.43±0.04 μA cm-2和1.87±0.06 μA cm-2。當進一步將微柱電極高度提高至800μm，光電流密度明顯降低。
量子效率。以1 mW cm-2的紅光（680 nm）作為光源，發現光-電流轉變量子效率達到29±1 %，這個結果與擔載于電極表面的藍藻能夠吸收40 %的光很好的吻合，比IO-ITO的量子效率提高10倍。
總結
該工作通過分子介導傳輸電子，實現了高達245 μA cm-2電流密度（直接電流轉移為1.93 μA cm-2），這么高的電流密度創造了生物光電催化的一個里程碑，朝著具有商業競爭性的生物能利用邁向一大步，當這種微柱酶光電極與合適的的陰極匹配，實現了0.213 V的電勢合541 mW m-2功率密度。同時，發展性能更好的電子介導分子替換DCBQ對于實現長期穩定工作的酶光電催化體系非常重要（DCBQ分子穩定性較低，而且具有細胞毒性）。這項工作展示3D打印技術在3D電極制備上具有巨大優勢。
參考文獻及原文鏈接

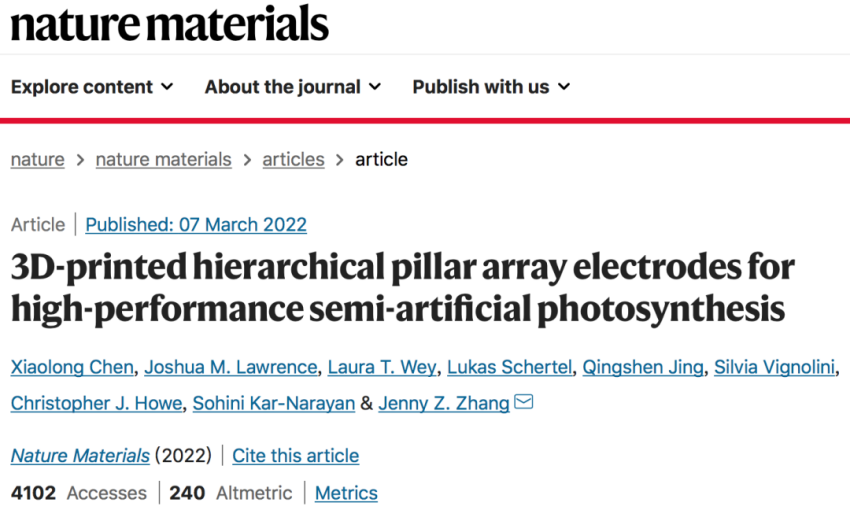

Chen, X., Lawrence, J.M., Wey, L.T. et al. 3D-printed hierarchical pillar array electrodes for high-performance semi-artificial photosynthesis. Nat. Mater. (2022)
DOI: 10.1038/s41563-022-01205-5
https://www.nature.com/articles/s41563-022-01205-5
