第一作者：Ke Chen, Xuke Tang, Binbin Jia, Cezhou Cho, Yan Wei
通訊作者：郭林, 董雷霆; 鄧旭亮
通訊單位：北京航空航天大學; 北京大學
氧化石墨烯(GO)納米片因其優異的力學性能、良好的生物相容性、高的水分散性、多種官能化以及易于從石墨中氧化剝離而在材料科學領域引起了越來越多的關注。這些優點使GO納米片成為機械性能優越的宏觀結構的一種很有前途的納米填料。作為機械或功能部件的基于GO的和簡化的基于GO的三維(3D)整體組件在航空航天、生物醫學和電子產品中具有潛在的廣泛應用。
關鍵問題
目前，由分散體或凝膠直接制備的自支撐GO基結構在很大程度上僅限于高性能長纖維，薄膜和輕質泡沫。制備具有優異力學性能，特別是彎曲力學性能和多功能化性能的GO基塊狀材料仍然是一個重大挑戰。主要困難之一是難以構建堅固和可控的微納米界面，這些界面充當GO納米片之間的關鍵橋梁，用于增強、增韌和增強組裝的塊狀納米復合材料。在結構設計方面，人們常常從天然結構中獲取靈感。在典型的生物礦化過程中，生物體控制著有機礦物成分的復雜界面，以構建具有有趣機械性能的分層、不同種類的結構。
新進展
MnO2經常被用作高效的電化學材料。最近，人們已經發現了具有無定形/結晶結構特征（A/C-LMH）的葉狀MnO2六邊形納米片。在這種材料中，約0.6nm厚的微孔、葉肉狀無定形單層具有較高的氧空位，有助于與GO納米片的含氧基團有效結合。2-4 nm厚的脈狀晶體骨架支撐著整個結構，并確保形成堅硬的GO/MnO2異相。由于其優異的性能，MnO2有望成為GO復合材料中的理想增強劑，可以產生復雜的多相晶片。
基于以上，北京航空航天大學郭林教授，董雷霆，北京大學鄧旭亮報道了一種厘米大小的GO/MnO2基層狀(GML)塊材，它模仿珍珠狀非晶/晶異相小片，并具有多個尺度的高密度交聯界面。開發的材料以及仿生3D塊體復合材料概念，代表了在航空航天、生物醫學和電子領域廣泛應用的工程結構材料設計中的重要一步。
技術方案
i）通過以一種直接的自下而上的方式組裝微型構建塊來獲得GML復合材料。這些構件由納米級的A/C-LMH/GO異相增強單元組成，這些單元通過聚合物交聯劑粘合在一起。
ii）A/C-LMH納米片與GO納米片結合，在分子水平上形成強多相界面相互作用，賦予多相結構單元固有的高強度、增強的剛度和韌性。
iii）基于聚合物的交聯劑進一步增強了異相單元之間的納米級界面相互作用，這可以隨后吸收更大量的機械能，以阻止加載時的裂紋引發。
iv）混合交聯劑對微尺度膜-膜界面的優化通過實現更大的裂紋偏轉和層間剪切增強了微尺度載荷傳遞能力。
技術優勢
i）制備的GML塊體材料具有足夠的斷裂韌性和較強的抗沖擊性能，其彎曲力學性能（強度為218.4±11.2 Mpa）高于迄今為止所報道的幾乎所有GO基塊體復合材料。
ii）實驗和數值分析表明，有序的多相結構和多尺度界面的協同交聯作用使該材料具有優異的力學性能。
技術細節
設計、組裝和表征
為了模仿天然珍珠層的結構特征，研究人員按照自下而上的組裝過程，分五個步驟設計了GML塊狀材料（圖1）：
(1)將力學性能優良的A/C-LMH納米片材作為增強相插入到GO納米片層間，形成了比晶態-MnO2納米片更強的納米級A/C-LMH/GO多相單元，其納米壓痕楊氏模量(EN)=80.3±13.2?GPa和硬度(H)=3.2±0.9?GPa。
(2)作為一種軟生物聚合物相，海藻酸鈉(SA)和再生絲素纖維(RSF)都被用來模擬珍珠層中軟的β-甲殼素原纖維和絲蛋白；這種軟相可以被吸附在A/C-LMH/GO異相的表面和界面上，以通過非共價相互作用(例如氫鍵、范德華力)進一步使異相交聯。
(3)維管植物組織中的交聯劑硼酸鹽離子也被納入界面，通過強烈的B-O共價鍵進一步加強界面相互作用；這有助于形成高密度、納米級的A/C-LMH/GO強化異相單元。
(4)納米尺度的異相單元經歷蒸發輔助自組裝(ESA)以形成有組織的、分層的納米復合膜，該薄膜被用作微尺度的結構塊（圖1a）。
(5)通過堆積和熱壓技術增強多尺度界面交聯作用，將結構塊組合在一起，從而構建出有序、致密的GML塊體材料。
在第一階段，通過優化二元GO/MnO2薄膜的拉伸力學性能，確定了A/C-LMH的最佳質量比為GO/C-LMH的1/3。接下來，通過對生物聚合物添加劑的增量調節，從三元、四元和五元混合水溶液中制備了不同類型的層狀納米復合膜。通過拉伸實驗確定了機械性能優良的四元納米復合膜（GO/MnO2/SA/rSF）的最佳質量分?jǐn)?shù)為74.4 wt% GO、24.8 wt% A/C-LMH、0.5 wt% SA和0.3 wt% rSF。

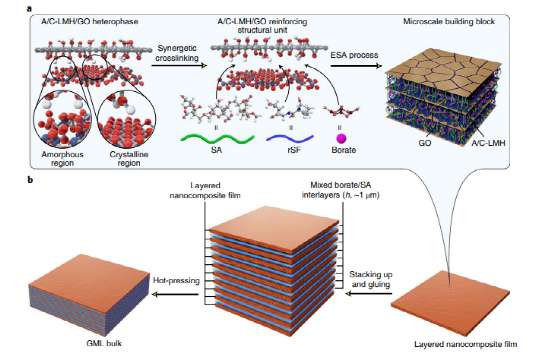

圖1. GML塊狀材料的設計和組裝示意圖，具有非晶態/晶態異相小片和多尺度交聯界面
圖2a顯示了這些具有棕色、扁平和規則特征的四元膜。通過二維小角X射線散射(SAXS)分析對層狀納米復合膜中GO納米片的取向度進行了量化。如圖2b所示，這些層狀薄膜的二維SAXS圖案在赤道方向顯示了兩個強烈的漫射光點，分別對應于90°和270°的方位角(φ)。計算得到的層狀納米復合薄膜的Herman取向因子均低于GO薄膜的取向因子(0.86)。尤其是GO/MnO2/SA/rSF薄膜，其取向因子最低(f=0.58)，證明GO納米片在層狀膜中有序交錯分布。掃描電子顯微鏡(SEM)圖像顯示，納米復合薄膜內有密集堆積的“波狀”片層排列（圖2c）。此外，用高角環形暗場掃描電子顯微鏡(HAADF-STEM)和能量色散光譜(EDS)檢測的掃描電子顯微鏡(SEM)圖像和幾個關鍵元素的映射表明，大量A/C-LMH納米片隨機嵌入GO納米片的層間，建立了交錯的堆積異相(圖2d，e)。原子力顯微鏡(AFM)圖像證實，~1 nm厚的A/C-LMH納米片已經隨機吸附在單獨的GO納米片上（圖2i）。此外，還可以觀察到GO/MnO2異相納米片上成功吸附了厚度為1.0-2.3 nm的生物聚合物層（圖2j，k），表明協同異相結構單元的形成成功。
在第二階段中，用薄層(~1 μm)的混合硼酸鹽/SA溶液在每一層膜的表面刷涂上一層相同尺寸(6×6 cm2)和理想厚度(~20 μm)的四元納米復合膜。所得到的層壓板總共具有50-180層。薄膠層用于通過非共價鍵/共價鍵的聯合作用將硼酸鹽/SA的交聯性作用整合到相鄰薄膜之間的界面。在組裝過程中，這些涂覆了硼酸鹽/SA層的薄膜被仔細地排列，形成了高度有序的3D BM結構。在預壓和干燥后，塊體材料隨后被浸泡在混合的硼酸鹽/SA溶液中，通過SA與硼酸鹽離子的原位交聯進一步連接多尺度界面(包括納米尺度的A/C-LMH/GO界面和微尺度的膜-膜界面)。接下來，使用熱壓工藝來最大限度地減少缺陷和填充組裝的片層之間的空隙，并使加工材料完全致密。最后，研究人員成功地制備了寬度為5.0x5.0 cm2、厚度為3.0 mm、密度為1.85 g cm-3的棕色GML塊體材料，如圖2l所示。它含有約69.4 wt%的GO、23.3 wt%的MnO2、6.5 wt%的SA、0.5wt%的rSF和0.3 wt%的硼酸鹽，斷口與天然皺紋冠藻珍珠層驚人地相似（圖2m，n）。
圖2. 異相結構單元、典型的納米復合薄膜和GML材料的表征
力學性能分析
為了評估多尺度界面上多相增強結構的有效性，研究人員首先研究了納米復合膜和片材的力學性能，如圖3所示。在圖3b, c中，二元納米復合膜(GO/MnO2)表現出比純GO和其他二元納米薄膜(如GO/rSF和GO/SA)更好的微觀力學性能；在11.4±1.0和1.2±0.2?GPa下測得GO/MnO2薄膜的En和H分別比純GO膜高83.9%和100.0%。此外，拉伸測試表明，GO/MnO2薄膜具有比純GO和GO/晶態MnO2薄膜更好的拉伸性能，GO/MnO2/SA/rSF薄膜的拉伸性能優于其他納米復合薄膜(圖3d-f)，這是由高拉伸強度(σ=368.1±9.9?MPa)和韌性(W=13.8±2.6?MJ?m?3)的綜合作用所導致。此外，與一元膜相比，GO/MnO2/SA/rSF膜的最大楊氏模量(Em)顯著提高，最高可達9.5±1.5?GPa(圖3f)。GO/MnO2/SA/ rSF納米復合膜在微觀和宏觀機械水平上的性能(圖3g，h)實現了用于GML體組件的理想構件，劃痕測試的結果也證實了這一點。這種交聯進一步增強了A/C-LMH/GO增強單元的承載能力，并在這些納米復合膜內形成了致密的疊層。有趣的是，研究人員發現納米級異相增強單元的機械性能的順序與GO納米片與不同類型添加劑的協同結合能力的順序一致。

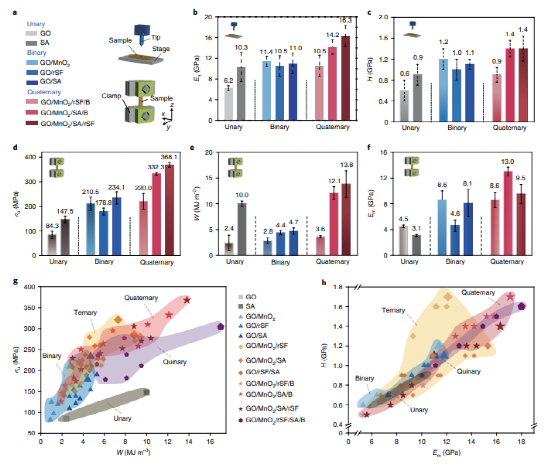

圖3. 層狀納米復合膜的機械性能
通過三點彎曲試驗，研究人員進一步測量了GML塊體材料的彎曲力學性能，并與其他塊體材料進行了比較（圖4a-c）。GML塊材的彎曲強度為218.4±11.2?MPa(比強度高達118.1±6.1?MPa/?mg?m?3)，是純GO塊材(17.4±3.4?)的11倍，是純SA塊材(78.5±16.2?),是無硼/SA浸漬塊材(72.3±3.1?)的兩倍。開發的GML塊體材料在迄今為止報道的GO基塊體納米復合材料中表現出最高的屈服強度。如圖4b所示，在混合的硼酸鹽/SA網絡的介導下，這些四元薄膜獲得了高強度(218.4±11.2?MPa)和高楊氏模量(7.3±0.3?GPa)。而GML塊體材料（5.4±0.4 MPa m1/2）的穩定裂紋擴展KJc斷裂韌性與天然C. Plicata珍珠層（~5.9 MPa m1/2）相當，優于其他制備的塊狀材料，如圖4c所示。
研究人員通過SEM和光學顯微鏡（圖4d）研究了GML塊狀材料上的壓痕，并將結果與GO塊狀材料的結果進行了比較，以了解前者對局部損傷的抵抗力。此外，為了估計這些區域中產生的殘余應力，通過高分辨率拉曼顯微光譜測量了這些樣品中壓痕周圍的D帶的偏移(圖4d，中間)。GML大塊樣品中的殘余應力場幾乎是GO大塊樣品中殘余應力場的三倍(圖4d，右側)。這一結果進一步表明，很大一部分壓痕能量是通過地質裂縫釋放的，從而留下較小的殘余應力場。在GML大塊樣品的接觸點周圍形成了一個較大的屈服區，建立了一個復雜的殘余應力場，在這個應力場中，大量的接觸能量被吸收，而裂紋較少。類似地，在單邊切口彎曲試驗下對三維GML體試樣的原位觀察表明，主裂紋在這些堆疊層壓板的界面處沿著復雜的路徑擴展（圖4e）。大的之字形裂紋偏轉、分支和裂紋尖端的微裂紋橋接(圖4f，g)都表明有效的外部增韌機制增加了抗裂性。

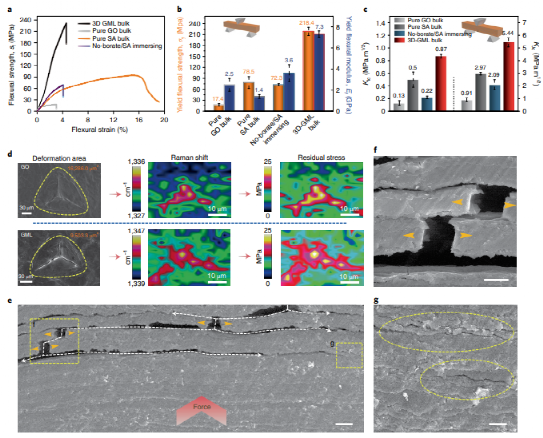

圖4. GML的機械性能、尖銳接觸壓痕、殘余應力場和微裂紋撓度/裂紋橋聯
研究人員進行了分子動力學(MD)和有限元(FE)模擬，以驗證上述機理，如圖5a-d所示。分子動力學模擬表明，非晶態-MnO2/GO界面的強度遠強于晶態-MnO2/GO界面(圖5a，b)，表明非晶態-MnO2與GO的結合能力更強。FE模擬表明，主要載荷由硬異相納米片承擔，而典型的微裂紋沿著異相增強結構單元中的異相界面?zhèn)鞑?/span>(圖5c，頂部)。由于BM的結構設計，硬質多相納米片在抵抗變形和斷裂方面發揮了重要作用，軟硬相之間的強界面可以有效地促進剪切變形的載荷傳遞。在微尺度模型中(圖5c，底部)，有限元模擬結果與GML整體樣品的觀察結果相似：主要載荷由薄層承擔，沿薄層之間的夾層有明顯的偏轉裂紋。
根據上述分析，有序的A/C-LMH/GO異相單元與分子納米水平的基于聚合物的交聯劑結合提供了內在的增強和增韌機制，增強了納米復合膜的機械性能。在微尺度水平上，機械優化的薄片之間的堅固且高度對齊的夾層有利于整個系統內的有效載荷傳遞，從而提高整體機械性能。

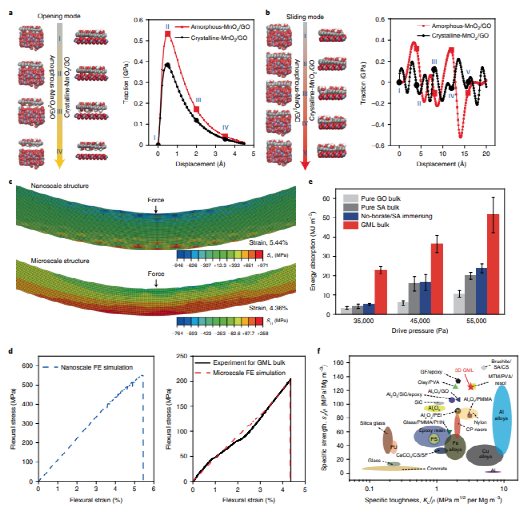

圖5. 由MD和FE模型模擬的多個尺度上的多種增強機制、抗沖擊性能和力學性能比較
抗沖擊性能與力學性能的比較
這種堅固耐用的3D GML塊體材料在吸收沖擊能量方面有著極佳的前景。為了展示這種潛力，進行了SHPB實驗（圖5e），結果顯示，GML塊體材料具有比其它制成的塊體材料更高的抗沖擊性。例如，在55000、45000和35000 Pa的驅動壓力下，GML體材料的壓縮應力分別達到約240.0 MPa、~187.0 MPa和~120.0 MPa，壓縮的能量吸收分別為約51.5 MJ m3、~ 36.4 MJ m3和~ 23.0 MJ m3。在55000 Pa的驅動壓力下，GML塊狀樣品(約51.5 MJ m3)的抗沖擊性是純GO塊狀材料的四倍以上，是純SA和無硼酸鹽/ SA浸漬樣品的兩倍以上。此外，與無硼酸鹽/SA浸泡的塊體樣品相比，GML塊體材料的曲線也顯示了更大的波狀增加，這與純GO塊體樣品中的準線性增加和純SA塊體樣品的大塑性平臺不同。上述結果證明了GML塊體材料的優異的沖擊能量吸收性能，暗示了其在裝甲材料中的潛在應用。
參考文獻

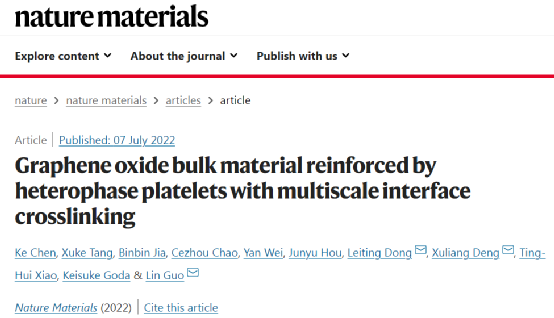

Chen, K., Tang, X., Jia, B. et al. Graphene oxide bulk material reinforced by heterophase platelets with multiscale interface crosslinking. Nat. Mater. (2022).
DOI：10.1038/s41563-022-01292-4
https://doi.org/10.1038/s41563-022-01292-4
