第一作者：Xiaoen Wang
通訊作者：Maria Forsyth，Xiaoen Wang，Andrew K. Whittaker，Cheng Zhang
通訊單位：澳大利亞迪肯大學，澳大利亞昆士蘭大學
研究要點：
1. 設計了一種基于PFPE的PEO基無溶劑固態聚合物電解質，形成的自組裝納米結構增強了電解質的力學穩定性；
2. 利用嵌段共聚物強PFPE-陰離子相互作用，提高了Na+遷移數，80℃下Na+遷移數達0.46；
3.氟化固態電解質促進形成穩定的SEI，實現了高穩定性全固態鈉金屬電池。
鈉金屬電池不穩定
鈉離子電池是下一代大規模應用的儲能器件中極具吸引力的候選者。因其高理論比容量（1165 mAh g–1）和低氧化還原電位（–2.714 V vs. SHE），金屬鈉陽極的使用使得下一代高容量電池成為可能。然而，鈉金屬電池易燃的液態電解質容易導致火災和爆炸，因而，全固態電池在安全性方面展現出了優勢。無溶劑聚合物電解質因其柔韌、合適的機械強度以及高電化學穩定性等特點受到青睞。傳統聚環氧乙烷（PEO）基固態聚合物電解質（SPEs）由于醚氧與Na+的配位而表現出良好的鈉鹽溶解度。但這種相互作用較強，限制了Na+的運動，導致了低的Na+遷移數。此外，金屬鈉具有高反應活性，這使得PEO電解質和與陽極之間具有較差的界面穩定性。
氟化固態電解質有望改善鈉陽極不足
氟化電解質為穩定金屬陽極、提高循環穩定性提供了一種有效的方法。在鋰電中，氟化可以促進形成富含LiF的固體電解質-界面相（SEI），從而提高電池穩定性。LiF具有超高的電化學穩定性，使用氟化電解質提高了電池高壓穩定性，使其在高壓電池中的應用成為可能。然而，此前的研究側重于氟化液態電解質的設計及其在鋰電中的應用。關于氟化固態聚合物電解質及其在鈉金屬電池中的應用還有待研究。
成果簡介
有鑒于此，澳大利亞迪肯大學Maria Forsyth和Wang，澳大利亞昆士蘭大學Andrew K. Whittaker和Zhang等研究人員通過在環氧乙烷電解質中引入全氟聚醚（PFPE）作為鈉金屬電池電解質（圖1）。該電解質具有自組裝微觀結構，能夠促進穩定SEI的形成，利用其中的強PFPE-陰離子相互作用，使Na+遷移數增加，獲得了高穩定性全固態鈉金屬電池。

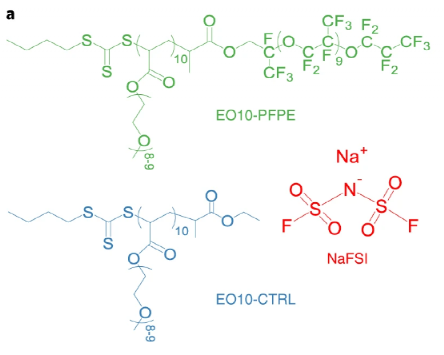

圖1. EO10-PFPE、EO10-CTRL和NaFSI鹽的化學結構示意圖
PFPE電解質的合理設計與性質研究

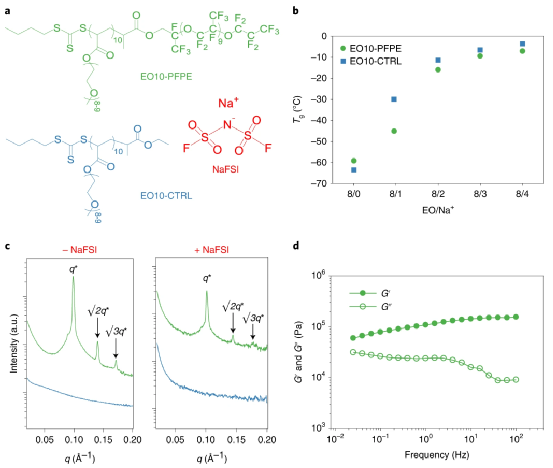

首先，研究團隊制備了一類具有可控形貌的氟化嵌段共聚物，該共聚物由PFPE為氟化嵌段，低聚(環氧乙烷)甲基醚丙烯酸酯為軟嵌段組成。研究中以特定條件下的氟化聚合物EO10-PFPE為研究對象，未氟化聚合物EO10-CTRL作為對照樣品（圖2）。對兩種聚合物的熱行為進行表征，研究了聚合物與Na+之間的相互作用。結果表明，由于醚氧和Na+之間的強配位，添加NaFSI后，EO10-PFPE聚合物的Tg急劇增加。而與EO10-CTRL相比，相同EO/Na+比例的EO10-PFPE在加入NaFSI時，Tg值更低。較低的Tg歸因于EO–Na+復雜動力學約束效應。小角X射線散射（SAXS）譜圖顯示了EO10-PFPE的自組裝體心立方結構。另外，在80℃下，整個頻率范圍內EO10-PFPE的儲能模量（G’）明顯大于損耗模量（G”），體現EO10-PFPE電解質的類固體行為。低頻下，G’更接近G”，體現EO10-PFPE的軟行為，這有利于電解質與電極之間的良好接觸。以上結果表明，這種自組裝的納米結構提供了三維離子傳輸通道和優越的機械完整性。
圖2. 兩種聚合物電解質的化學結構和物理性質。
結構、相互作用和電化學性能

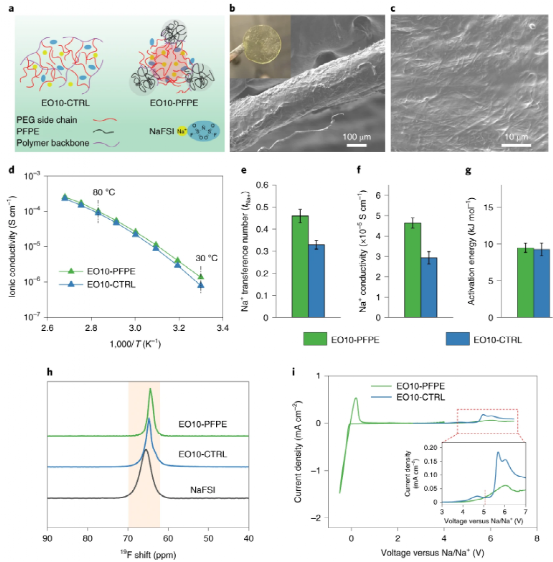

PFPE的引入導致形成了相分離區域（圖3）。隨后，研究團隊在EO10-PFPE聚合物中加入了聚偏氟乙烯纖維，利用掃描電鏡表征了形成的柔性自支撐電解質膜。相比之下，加入纖維的EO10-CTRL膜容易變形。接著，對兩種聚合物的電導率進行了表征，結果顯示在80℃時，EO10-PFPE的電導率高達1.0×10–4 S cm–1。增強的電導率可能源于EO10-PFPE較低的Tg。隨后，測定了兩種電解質Na+遷移數、Na+電導率和活化能，引入PFPE后，80℃下電解質的Na+遷移數從0.33增加到0.46。因此，相應的Na+電導率達到EO10-CTRL的1.5倍。兩種電解質的活化能沒有明顯的差異。利用核磁共振（NMR）波譜表明，FSI陰離子與PFPE聚合物之間的相互作用限制了FSI–的流動性是Na+遷移數增加的原因。循環伏安結果證實，當使用EO10-PFPE電解質時，循環過程可逆，且高壓階段未發生明顯氧化，4.5 V的穩定窗口可滿足實際應用。研究團隊將這種穩定性增強歸因于富PFPE區域限制了EO與電極的接觸，抑制了氧化。
圖3. 聚合物電解質的形貌和電化學性能。
分子動力學模擬

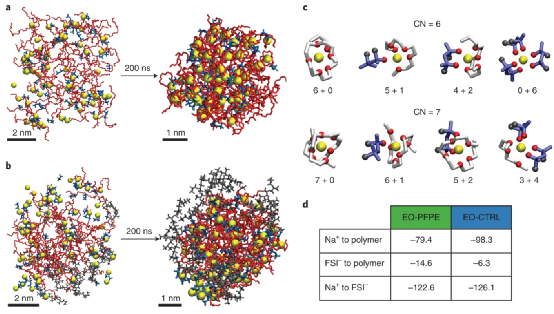

為進一步了解NaFSI與聚合物基質之間的相互作用，進行了分子動力學模擬（圖4）。在EO-CTRL電解質中，Na+均勻分布在整個基體中，而在EO-PFPE電解質中出現相分離。此外，從Na+的平均配位數來看，Na+對EO-CTRL的結合比EO-PFPE更強。比較了NaFSI和電解質不同組分的結合能。與EO-CTRL相比，EO-PFPE聚合物鏈與Na+的相互作用更弱，而與FSI的結合能更高。表明加入PFPE基團將有助于釋放更多的Na+，同時限制FSI陰離子的流動性，導致Na+遷移數的增加。
圖4. 聚合物電解質與NaFSI分子水平的相互作用。
Na/Na對稱電池性能

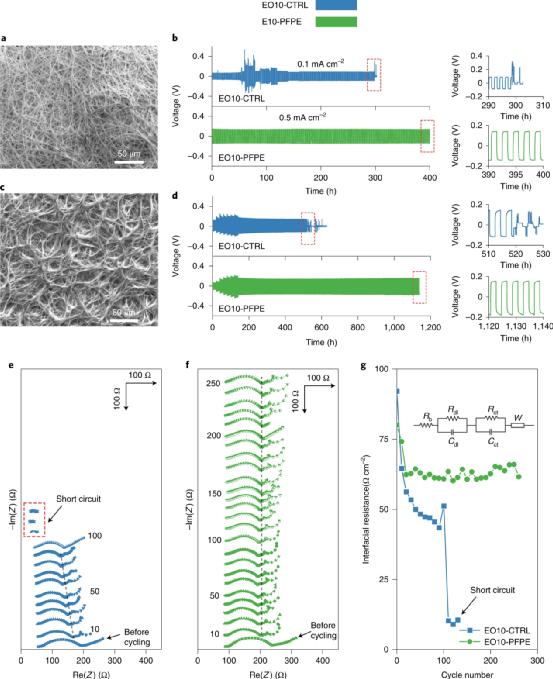

研究團隊探究了氟化聚合物對稱電池的性能（圖5）。在0.5 mA cm–2、0.5 mAh cm–2條件下，使用EO10-PFPE/PVDF的電池穩定循環200次，優于使用EO10-CTRL的電池。使用商業Solupor隔膜制備了復合電解質，排除EO10-CTRL非自支撐特性的干擾。在0.05~0.6 mAcm–2下循環140 h后，在0.5 mAcm–2，1.0 mAh cm–2條件下，EO10-PFPE/Solupor復合電解質在400次（1000 h）循環中表現出極其穩定的性能。隨后，對比了循環中兩種電池的阻抗演變情況，使用EO10-CTRL/Solupor的電池電阻持續降低后急劇下降，表明電池短路失效。而使用EO10-PFPE/Solupor電解質的電池在超1000小時的循環中顯示出穩定的電阻。此外，EO10-PFPE的界面電阻值保持穩定，表明PFPE促進形成了穩定的SEI。
圖5. 對稱電池的循環性能。
循環后電極表面形貌表征

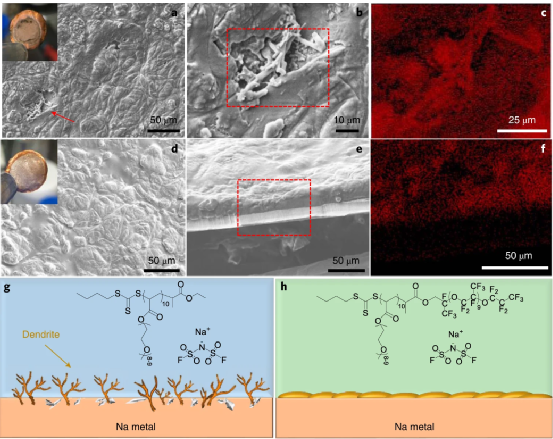

利用掃描電鏡表征了循環后鈉電極的表面（圖6）。使用EO10-CTRL電解液時，鈉沉積不均勻，有樹枝狀鈉形成，與電池短路失效對應。而使用EO10-PFPE時，沉積十分均勻。因此得出結論：PFPE的引入抑制了枝晶和空隙的形成，促進形成穩定的SEI，提升了電池穩定性。
圖6. 金屬鈉的沉積形貌。
全固態鈉金屬電池的電化學性能

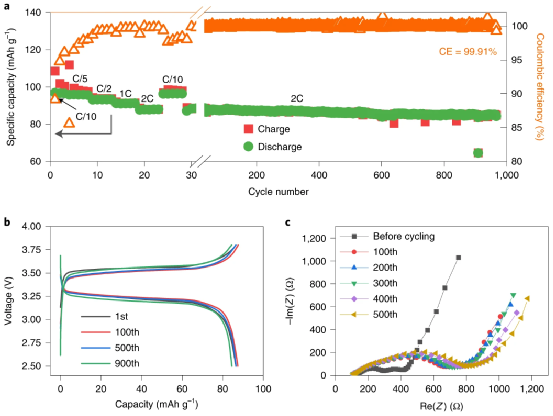

最后，研究團隊以Na3V2(PO4)3（NVP）為陰極，EO10-PFPE/PVDF為電解質，探究了全固態Na/NVP電池的性能（圖7）。在C/10時，電池放電容量為96.8mAh g–1，當電流密度為C/5、C/2、1C和2C時，放電容量分別為95.9、93.1、91.2和87.7 mAh g–1。當電流恢復到C/10時，容量迅速恢復到96.3mAh g–1，表明電池具有良好的倍率性能。此外，電池顯示出超高的穩定性以及高庫倫效率（CE）：940次循環后，容量保持率達97.5%，平均CE高于99.9%。即使在高倍率放電時，其循環穩定性也十分優異。循環中電化學阻抗數據表明，電池在循環100次后電池電阻有所增加，而在之后的循環中，電阻僅有輕微的增加。以上結果證明了全固態Na/NVP電池優異的穩定性。
圖7. 全固態Na/NVP電池性能。
小結
該工作表明，氟化可以促進形成穩定的SEI，是提高鈉金屬電池穩定性的有效策略。PFPE的引入有助于促進自組裝相的形成，提高力學穩定性。減弱與Na+的相互作用，同時增強了與FSI陰離子的相互作用，提高Na+遷移數和離子電導率。相比未氟化的PEO電解質，氟化嵌段共聚物電解質表現出優異的長期循環穩定性和可逆性。
原文鏈接

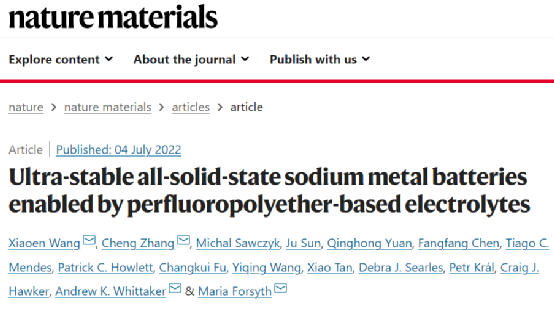

[1] Wang, X. et al. Ultra-stable all-solid-state sodium metal batteries enabled by perfluoropolyether-based electrolytes. Nat. Mater. (2022). https://doi.org/10.1038/s41563-022-01296-0
