電和磁因物理學而不可分割地聯系在一起，為19世紀后期工業的快速發展奠定了基礎。在原子和電子水平上的研究表明，電和磁的耦合可以發生在多鐵性材料中。多鐵性材料有希望被用來制造將電子邏輯與磁記憶相結合的計算機，這項技術需要材料磁化的電控制或電極極化的磁控制，然而這很難實現。
近年來，多鐵性材料領域的研究進展使人們對磁電耦合的微觀機理有了更深入的認識。當材料中極性離子的位移導致自發電極化時，就會發生傳統的鐵電性。在“電子鐵電”材料中，極化是由電子之間的相互作用引起的。與此同時，由于鐵電和磁階的對稱性不同，磁電開關可以通過電場逆轉磁化方向或通過外加磁場翻轉電極性，但由于對其了解較少，實現起來也很困難。最簡單的磁電效應發生在鉻(III)氧化物等材料中，其中磁化強度和電極化通過反鐵磁(AFM)自旋有序線性耦合，打破了時間反轉和反轉對稱性。電子鐵電可以在RMn2O5形式的化合物中發展，其中R代表稀土元素，例如釓 (Gd)與氧化錳配對。與材料中的Mn4+和Mn3+離子相關的電子發生反鐵磁相互作用，這意味著它們的固有角動量（自旋）是對齊的，但是以反平行的方式。磁排序?qū)е略游恢冒l(fā)生微小位移，從而產生凈電極化。
關鍵問題
磁的電控制和鐵電的磁控制可以提高磁存儲器和數據處理設備的能量效率。但要通過鐵電和磁級之間的交叉耦合實現磁電和多鐵性材料仍存在以下關鍵問題：
1. 必要的磁電轉換很難實現：鐵電和磁階的對稱特性不同，磁電轉換（允許用電場反轉磁化方向或用外加磁場反轉電極化方向）鮮為人知。
2. 需要磁自旋和電荷自由度耦合且發生原子位移：材料中極性離子的位移導致自發電極化時，會發生傳統的鐵電性。而在“電子鐵電”材料中，需要有磁排序?qū)е略游恢冒l(fā)生微小位移，從而產生凈電極化。

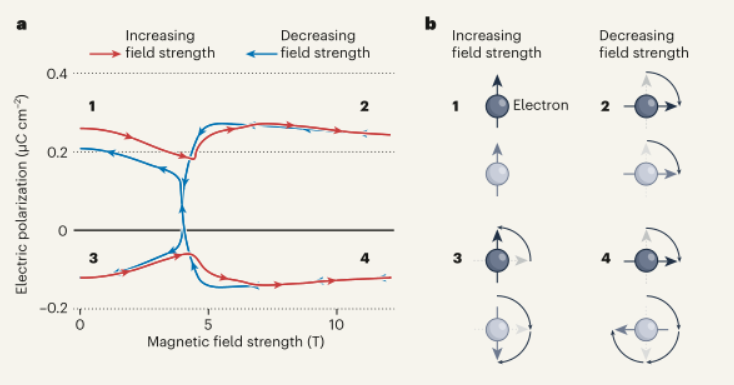

圖 一種四態電極化開關
新思路
有鑒于此，意大利理工學院S. Artyukhin等人報道了一種由材料拓撲驅動的用于切換電極化的磁場感應機制。研究人員展示了磁場的應用和移除會反轉多鐵性GdMn2O5的電極化，需要兩個周期使體系恢復到原始構型。在這種磁滯回線中，系統會經歷具有不同磁配置的四種狀態，其中一半的自旋以大約90°的增量進行單向全圓旋轉。因此，GdMn2O5充當磁性曲軸，將磁場的來回變化轉換為圓周自旋運動。這種特殊的四態磁電開關作為不同兩態開關機制之間的拓撲保護邊界出現，該研究結果建立了鐵質材料中拓撲保護開關現象的范式。
技術方案：
1、發現了磁場強度驅動電極化反轉
作者測量了GdMn2O5單晶在不同強度和方向的磁場以及不同溫度下的磁化強度和電極化變化。發現在低于5K的溫度下，可以通過增加和減少磁場強度來驅動通過四種不同的磁配置的轉變。隨著電場的增加，電極化沒有明顯變化。然而，當作者降低磁場強度時，會引起電極化反轉。
2、解析磁場驅動極化的開關
作者發現磁場驅動電極化反轉效應只能在相對于單晶方向大約10°的磁場角范圍內（魔角）觀察到。在小于魔角的角度，系統在兩種狀態之間切換，引發極化變化；在大于魔角的角度，有一個不影響極化的雙態開關。證明了這兩種極端情況的存在對于允許四態切換至關重要。該團隊認為這種效應類似于曲軸，將充當活塞的磁場的線性變化轉換為充當驅動軸的旋轉的旋轉。
3、探究溫度對磁化過程的影響
作者表明在高溫下GdMn2O5的自旋指向隨機方向，不斷變化，沒有凈磁序。當樣品冷卻到臨界溫度（幾十K）以下時，錳自旋首先排列，然后是釓自旋，它們僅在溫度降至幾開爾文時才會對齊。這種差異使磁化過程變得復雜，因為釓離子會干擾錳離子之間的相互作用以及與外部場的相互作用，從而誘導錳自旋沿其排列的優選軸。在高溫下，熱波動破壞了釓離子之間的排序，切換行為消失。
4、通過模型補充測量結果
作者用最小模型補充了測量結果，解釋了四態循環如何根據系統的拓撲結構出現，且探究了如何估計合適值。
技術意義：
1. 闡明了兩態和四態磁電開關的區別
本文的工作相比較40年前引入的兩態磁電開關，表明了兩態和四態磁電開關具有不同的“繞組數”。二態開關的繞組數為0，而四態開關的繞組數為1。在本系統中，非零繞組數意味著只要存在高低角情況，它們之間總是存在一定的角度范圍，使得系統能夠兩種狀態之間移動，從而創建一個四態開關。
2. 推動了磁電耦合系統的發現和篩選，啟發基于單晶多鐵性的電子設備研發
作者證實了強大的單向自旋源于極其平坦的能量景觀的不對稱演變，可以通過施加的外場的角度和大小進行調整。這為發現類似系統提供了依據，通過篩選那些表現出兩個不同的相鄰切換機制的系統，從而確保新的拓撲機制作為它們的邊界存在，這將啟發其他基于單晶多鐵性的電子設備。
技術細節
電極化隨外部磁場變化結果
本工作以不同的磁場角度進行了多次實驗，結果表明這種傾斜對鐵電極化磁滯曲線有顯著影響。對于高于5K的溫度，在磁場H=6 T周圍觀察到場誘導的重新定向轉變。在5K以下，5T場附近發現一個獨特的磁滯回線。在低溫下，該循環具有顯著的確定性四態循環，具有極化反轉。傾斜磁場的系統實驗表明，如果磁場靠近a軸在±6°內或在 [?11°, +11°]區間之外，則無法觀察到四態序列。

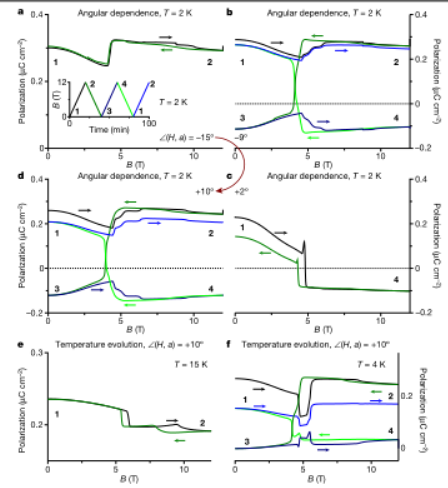

圖 跨臨界角和臨界溫度的電極化回路演變
模型探究
為了理解這種磁電轉化行為，作者使用兩個相互作用的Mn鏈和每個晶胞八個Gd自旋的模型進行了數值模擬，耦合到外部磁場和電場。根據體系特點構建了相關模型。模擬選擇模型參數以盡可能接近地再現四態切換的實驗磁滯回線，這導致了一個相對較窄的魔角區域，該區域的確切位置和范圍可以通過改變模型參數來調整。模型重現了在魔角處實驗觀察到的四態切換以及狀態之間的切換。

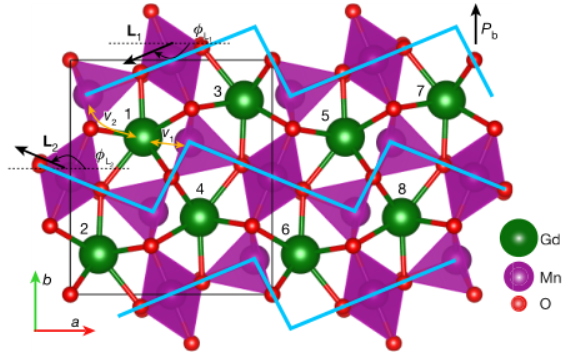

圖 GdMn2O5的磁性晶胞

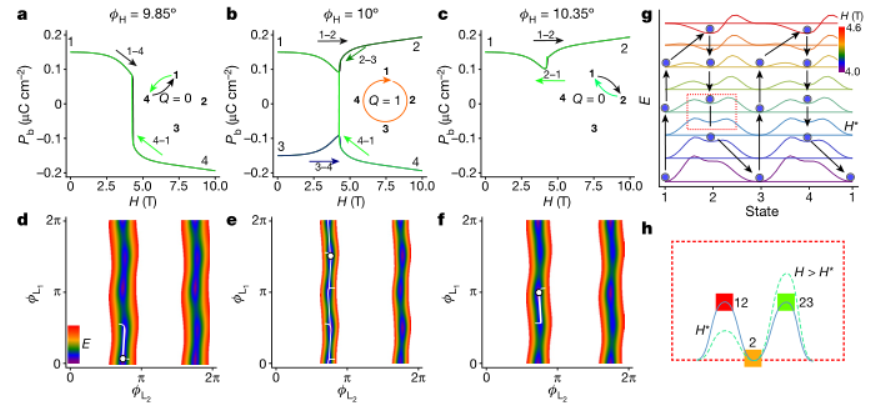

圖 磁電開關的模擬
魔角處的四態切換
作者深入地討論魔角處特殊的四態切換，分別探究了不同場下Gd和Mn的自旋排列，證實了極化和軟磁模式之間的耦合實現了對磁配置進行一定程度的電控制。

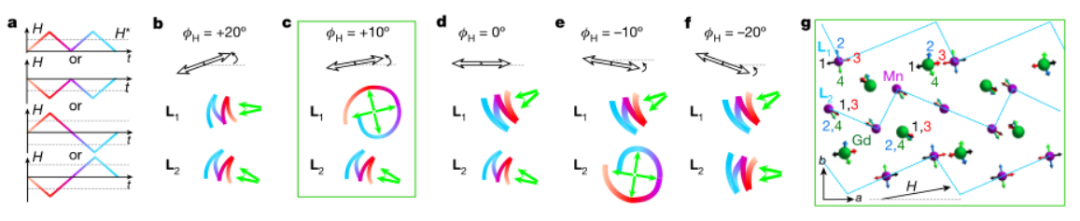

圖 磁電開關方式
系統不同狀態下的演變
通過比較軌跡描述系統的場依賴狀態以研究系統在不同狀態下演化，這解析了四態開關和兩態開關的區別。在兩態切換機制中，Q=0，而對于四態切換, Q=1。這意味著只要材料中存在兩個極值狀態，在魔角附近總會存在邊界區域，這為四態開關的創建奠定了理論依據。
展望
曲軸切換的物理特性無疑會激發進一步的研究，隨著本工作結果內在機制的更深入了解，甚至有可能在此基礎上實現實際設備的研發。使用光學浮動法可能可以獲得高質量的單晶樣品，基于此可以探索與RMn2O5相關的材料以挖掘它們強磁電耦合的傾向——有希望在室溫下實現磁電耦合。
