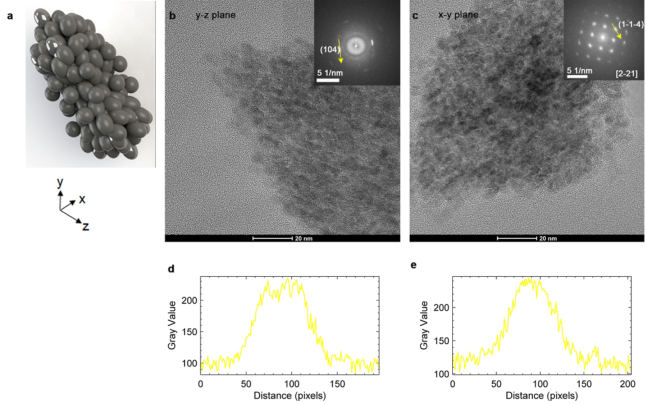

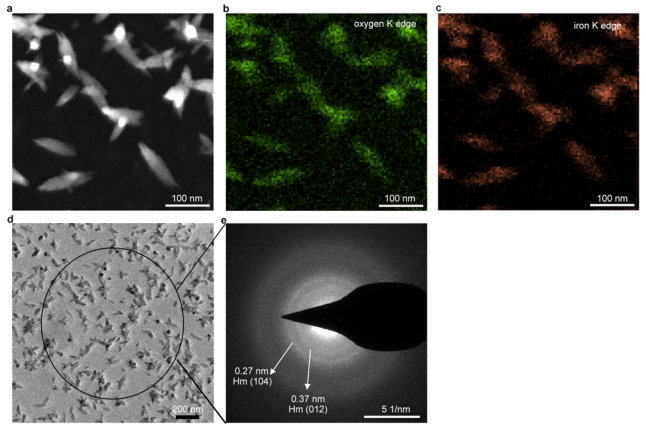

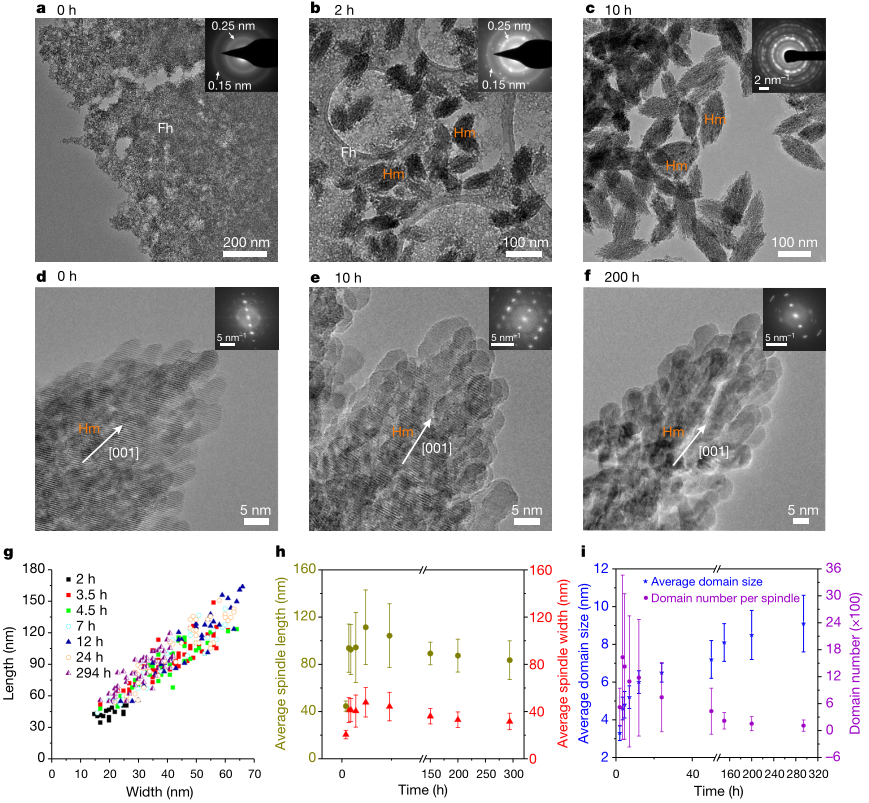

定向附著結晶使粒子沿著特定的晶體方向排列，產生像單晶體一樣衍射的介晶。傳統觀點認為成核提供了粒子的供應，這些粒子受有吸引力的粒子間勢的影響，通過布朗運動聚集。介晶通常表現出規則的形態和均勻的大小。盡管許多晶體系統形成介晶，并且個體的附著事件已經被直接可視化，但是隨機的附著事件如何導致良好的自相似形態仍然是未知的。基于此，美國西北太平洋國家實驗室James J. De Yoreo教授利用原位透射電子顯微鏡(TEM)和“冷凍觀察”TEM，研究了氧化鐵介晶形成，這是自然環境中重要的膠體相，以及形成普遍的前驅相并經歷顆粒附著結晶（CPA）伴隨相變系統經典例子。作者原位跟蹤了在草酸鹽(Ox)存在的情況下赤鐵礦(Hm)中晶體的形成。發現孤立的Hm粒子很少出現，但一旦形成，覆蓋在ox表面上的界面梯度驅動Hm粒子在距離表面大約兩納米的地方重復成核，然后附著在表面，從而產生介晶。作者首先研究了一種由低結晶的兩線鐵氧體(Fe2O3·xH2O, Fh) 聚集而成的前體，在約1.5 ?和2.5 ?處表現出兩個典型的彌散環(圖1a)。在不添加添加劑的情況下，在10小時內形成具有多面的Hm (Fe2O3)單晶(圖2a-c)。然而，在加入2mm的草酸鈉(NaOx)后，兩小時后，F(xiàn)h聚集體中出現了紡錘形的Hm中晶體(圖1b)。到10h，所有的Fh消失，只剩下Hm介晶(圖1c，圖2d-f)。低溫透射電子顯微鏡(cryo-TEM)在相同的時間點進一步驗證了這些結果(圖3)。高分辨率透射電鏡(HRTEM)顯示所有紡錘均由結晶排列Hm粒子組成(圖1 d-f),并沿[001]軸伸長(圖2)。橫斷面透射電鏡(圖4)，以及切片樣品的三維(3D)斷層掃描證實了紡錘狀微觀結構，并顯示了許多納米級孔隙。主軸的尺寸分析表明，一次顆粒的尺寸從2 h時的3.5 nm(圖1d)增加到10 h時的6.5 nm(圖1e)，到200 h時長到9.5 nm(圖1f)。紡錘長度與寬度的曲線圖顯示恒定的長寬比為2.15 ± 0. 08，證明了紡錘體主軸的生長具有確定性。此外，即使前12小時紡錘體的平均長度和寬度都增加，之后則減少，這種一致性也保持不變 (圖1 g, h)。與長寬比相比，主軸的尺寸在任何給定時間都有很大的變化。例如，在3.5小時，主軸長度在40-140 nm之間變化。這個大約四倍大小的排列反映了新紡錘體的緩慢但持續的誕生。盡管如此，紡錘體呈現出一種特征性的大小，而不是冪律大小分布(圖2)。分析還表明，紡錘體的發育經歷了兩個階段:第一階段紡錘體的長度、寬度和顆粒數都有所增加;在第二階段，紡錘體尺寸減小，但平均一次顆粒尺寸繼續增大，可識別顆?？倲?shù)減少(圖1i)，暴露的顆粒緩慢長大(圖1i)，并形成小平面(圖1e，f)。從第一階段到第二階段的轉變與Fh的消失有關（圖1c，i）。這些結果表明，第一階段主要由紡錘體生長控制，而第二階段主要由溶液中的顆粒粗化控制，溶液中的顆粒相對于Hm處于平衡狀態，且沒有Fh。
圖3 90°C下Fh生長紡錘形Hm介晶的低溫TEM研究

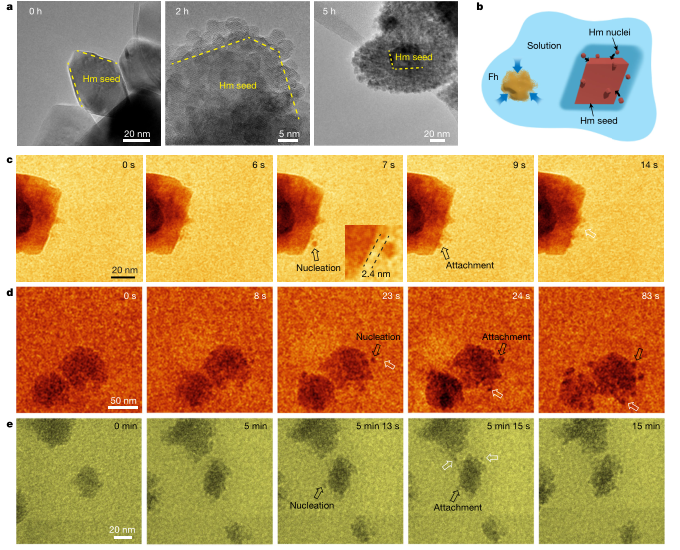

為了跟蹤Fh和Hm的時間演化，使用了一種“冷凍觀察”的方法，即將Fh置于TEM網格，并隨時間對其進行成像。將載有Fh的網格置于含Ox的90°C溶液中然后在數小時后用TEM在相同區域成像（圖5a，圖6）。觀察到Fh最初由大團聚體組成（圖5b），當?shù)谝粋€(gè)Hm顆粒開始出現時，其整體形態在3h后保持不變，僅位于Fh團聚體中（圖5c）。考慮到溶液必須與Fh平衡，Hm的存在僅與Fh相關，這意味著初始Hm顆粒必須通過Fh的直接轉化或Fh/溶液界面的異相成核形成。對Hm顆粒的進一步探究表明，它們呈半紡錘形，所有半紡錘都指向溶液，而不是Fh聚集體（圖5d）。HRTEM(圖5e, f)顯示，主要的Hm粒子在晶體上是同軸的(圖5f，插圖，快速傅里葉變換(FFT)模式)。如果Hm紡錘是通過Fh的直接添加而生長的，然后Fh轉化為Hm，可以預期，紡錘將生長為Fh粒子的聚集體——也就是說，紡錘的尖端將向Fh粒子的來源處前進。紡錘尖端遠離Fh源并進入本體溶液的事實表明Hm初級粒子是從周圍的溶液中形成和添加的。如果Hm粒子來自于自由溶液，則與時間無關的主軸形狀和長徑比的含義是，首先形成的Hm粒子決定了后續粒子的產生和附著速率。為了進一步探索這一可能性，作者將Hm的多面體單晶晶種加入到含Ox的Fh前驅體溶液中。與Fh相比，晶種的數量密度可以忽略不計。5 h后, Hm初級粒子在晶體形成和附著在Hm晶種匹配，以形成紡錘，其增加的長度和寬度的比值約2.2(圖7，圖8)。因此Hm晶種增長與不含Hm晶種遵循相同的結晶路徑,種晶為新粒子的配制提供了模板。當進行反向?qū)嶒?yàn)時，將Hm紡錘加入到不含Ox的Fh的溶液中，具有良好多面的Hm紡錘以晶體共線方式在Hm紡錘上生長(圖9)。上述結果表明，一旦Hm粒子出現在含Ox的Fh溶液中，無論Hm粒子是通過溶液成核，還是在Fh上形成，或者通過Fh晶種，F(xiàn)h都會溶解為新的Hm粒子提供溶質，它必須直接在Hm晶體的晶體共線中或在Hm晶體附近的溶液中成核，然后它們以共線方式附著。為了驗證這一假設并確定新的Hm顆粒形成的位置，作者使用了80°C 的原位液相透射電鏡來觀察現有Hm晶種的紡錘體形成。

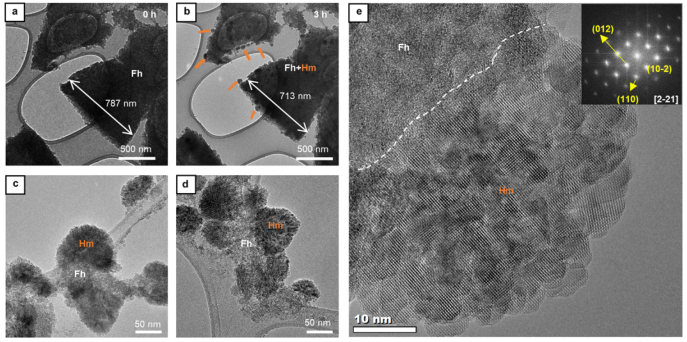

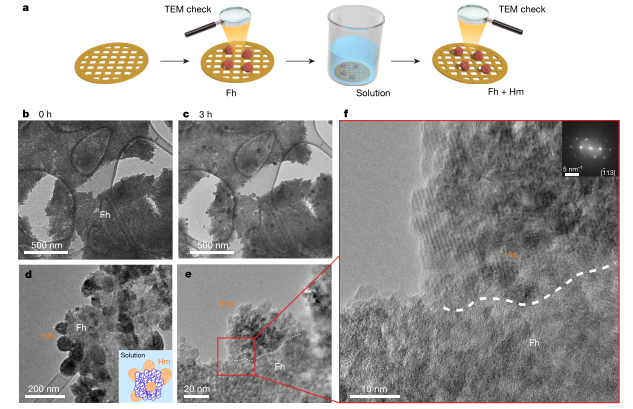

圖5 生長中Hm紡錘與Fh的關系
圖6 應用參考TEM網格跟蹤Fh上的Hm增長

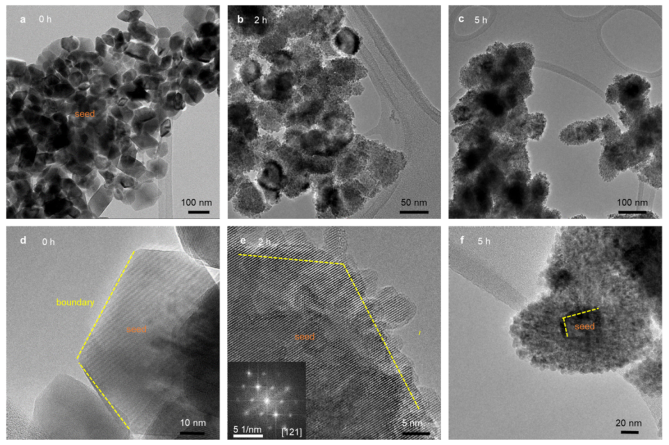

圖8 菱形Hm晶種上生長的Hm紡錘體的TEM成像
圖9 菱形Hm在紡錘形Hm晶種上生長的TEM成像
在TEM模式下，Hm晶種最初被清晰地分辨出來，但Fh粒子由于其低對比度而難以看到（圖7c-e）。然而，掃描TEM（STEM）成像可以同時分辨出Hm晶種和Fh顆粒（圖10。綜合結果證實，Fh逐漸溶解，而新的“子”Hm顆粒在“母”Hm晶種附近成核，但不是在“母”Hm晶種表面成核，然后附著到晶種上（圖7c-e中的箭頭）。此外，晶核呈球狀，晶種與晶核之間的接觸角超過90°，這與晶種表面上的異相成核模型不一致，在這種模型中，只有在界面能和接觸角較低的情況下，才更傾向于成核。此外，遠離附著顆粒位置的晶種平面不會顯著增長，也不會形成納米或更大的粗糙度。這與觀察結果一致，即在后期粗化期間，暴露的顆粒表面會形成晶面（圖1e，f）。如果讓實驗進行較長時間，在此期間，光束在多個短圖像系列的采集之間被阻擋（圖7e），可以直接跟蹤晶種周圍紡錘的發展以及子粒子對生長紡錘的重復成核和附著。原位加熱5小時后對液胞含量的分析表明，最終產物與非原位形成的紡錘難以區分（圖11與圖1c）。

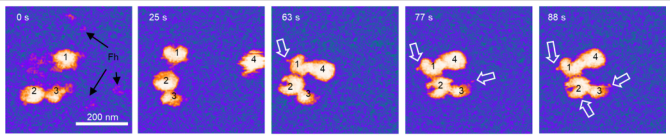

圖10 Fh溶解和Hm晶種/溶液界面附近新Hm顆粒成核的連續STEM圖像

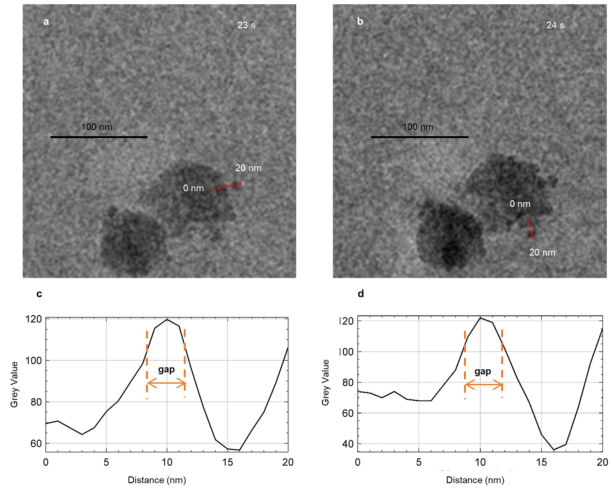

原位透射電鏡結果清楚地證明了Fh作為一個緩沖，提供并設定了形成子代Hm初級粒子的溶質離子的濃度。只要Fh顆粒存在，溶質濃度就保持在Fh的溶解度不變，從而確保當Fh溶解時，Hm顆粒在恒定的過飽和度下形成，以取代生長中的Hm所吸收的離子。然而，這些子顆粒在Hm-溶液界面附近成核，盡管TEM成像的二維性質和有限的分辨率妨礙了對初始分離的精確測定（圖12和13），但在連接以構建紡錘形Hm單晶之前，顯示出約2 nm的中間邊到邊間隙。所有新的Hm粒子都附著在母體晶種或紡錘上，沒有發現任何粒子擴散到遠離晶種（或紡錘）的溶液中。然而，無法從這些實驗中辨別出新的Hm顆粒是否在成核時聚結，在附著過程中對齊，或者它們是否表現出其他類型的定向附著，包括未對齊的附著，然后消除缺陷，或者在某些情況下，通過在中間間隙中形成頸部附著。接著，作者試圖了解Ox的作用。在溶液中，Ox與Fe3+結合，使Ox復合物成為主要的鐵物種。因此，Ox能夠加速Fh的溶解，盡管它不會明顯改變大塊Fe3+的活性，而大塊Fe3+的活性保持在Fh的溶解度。然而，有Ox和無OxHm生長的差異表明，它也作用于Hm表面：在沒有Ox的情況下，Hm形成大的多面晶體（圖9a，圖2a-c）；在Ox存在的情況下，會形成球狀粒子，可能是一個接一個的離子在生長，但當它們達到大約5nm直徑時，生長速度非常緩慢。因此，Ox的一個作用是穩定Hm納米顆粒并抑制其生長。此外，只有當Ox存在時，子Hm粒子才會成核和附著。Ox必須位于Hm顆粒表面，其第二個作用是通過偏壓局部化學并可能協助驅動顆粒附著來促進Hm成核。圖12 原位TEM中Hm晶種和晶核之間的間隙大小及其隨時間的消除分析

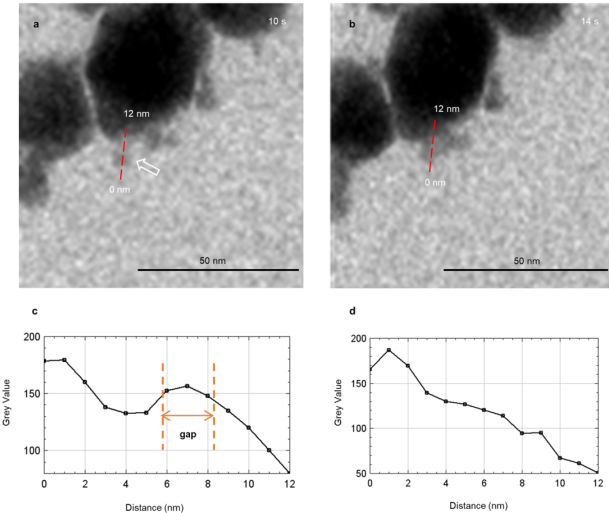

圖13 晶種粒子和晶核之間間隙大小的進一步測量

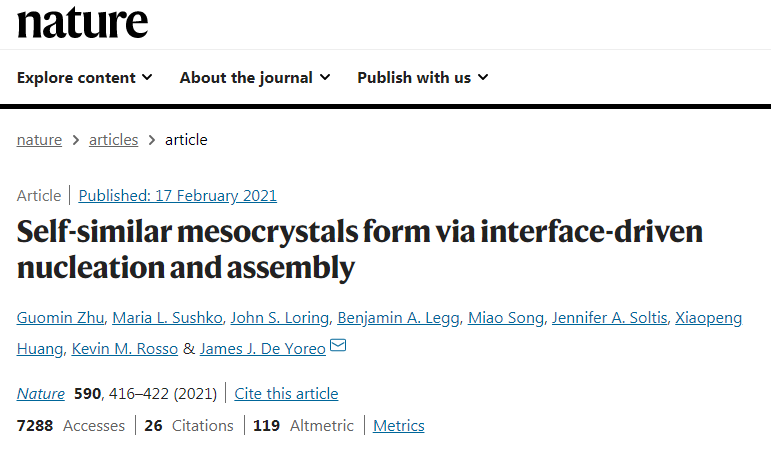

總之，作者通過原位TEM和冷凍TEM結合，追蹤了在草酸存在情況下赤鐵礦結晶的形成。草酸在土壤中含量豐富，而氧化鐵是非常常見的，從而為天然存在的氧化鐵的異常形態提供了可能的解釋。本文所證實的界面梯度驅動粒子成核為天然氧化鐵的異常形態提供了可能的解釋，紡錘型的晶形是有納米顆粒聚集體組成的。以上發現和與其他系統的比較表明，由界面驅動的CPA過程可能在合成和自然環境中均廣泛存在。Guomin Zhu et al. Self-similar mesocrystals form viainterface-driven nucleation and assembly. Nature. 2021, 590, 416-422.DOI: 10.1038/s41586-021-03300-0.https://www.nature.com/articles/s41586-021-03300-0
