相干光通信由于具有高頻譜效率和高靈敏度等優勢，極大地增加了光纖骨干網絡的容量和傳輸距離。得益于近年來相關電光集成器件的發展，相干光通信系統的功耗和成本都得到了極大的降低，相干光通信已經將觸角從長距離大容量的骨干網系統，延伸至了城域網、甚至短距傳輸系統。在發射端，信息可以通過I/Q調制編碼在光載波的復數域，并利用各個維度的復用技術增加容量；在接收端，強大的數字信號處理技術能夠完全恢復諸如色散等效應導致的線性傳輸損傷，提升傳輸信號質量。在傳統意義上，由于關鍵光電器件僅針對常規的C和L波段設計實現，相干探測只在上述波段得到應用。時至今日，傳統波段（C+L）的相干光通信系統正在迅速接近理論容量極限（非線性香農極限）。如何實現光通信系統傳輸容量的可持續增長，以應對當前迅速增長的帶寬需求，成為了炙手可熱的研究方向。諸如空分復用系統、新型光纖、光電集成器件等研究領域均圍繞這一核心問題展開。近來，開啟新的傳輸波段正在吸引大量的研究關注。近期研究將相干探測的應用拓展到了S波段，并實現了連續100納米的波分復用傳輸系統。將相干光通信系統擴展到C和L之外的新波段通常十分困難。原因顯而易見，任何新波段，包括與C和L波段鄰近的普通單模光纖中的O, E, S和U波段，都缺少電信級的相干通信關鍵器件，例如窄線寬激光器、I/Q調制器、以及相干接收機（90°光混頻器+平衡探測器）。開發這些關鍵器件耗時耗力。正由于此，開啟新傳輸波段的努力正面臨阻礙。片上頻譜變換（Spectral Translation）可以成為現有電信波段和任意目標新波段之間的一座橋梁。利用這一技術，配合當前電信波段成熟可靠的相干發射機和接收機，可以等效實現任意新波段的相干發射機和接收機，從而解決開啟新波段的主要障礙，即不需要為新波段開發新的相干光通信系統關鍵器件。該技術可以加速新波段應用，并保留相干光通信系統的頻譜效率和探測靈敏度優勢。頻譜變換可以通過四波混頻效應（Four-wave Mixing）實現。我們注意到基于硅納米波導的頻譜變換可以實現電信波段和2微米波段之間的相互轉換。然而，受限于硅波導固有的材料特性和雙光子吸收（Two-photon absorption）效應帶來的非線性損耗，這類波帶變換通常轉換效率很低。一般來說，需要使用高峰值功率的皮秒脈沖激光器作為泵浦。除了帶來額外的復雜度和高成本，這極大限制了信號光的速率，并改變了信號光的時間連續特性。另一方面，微環結構能夠顯著增強非線性效應。近期，一種使用直流光（Continuous Wave）泵浦氮化硅（Silicon Nitride, Si3N4）材料的集成微環實現了650納米波長間隔的波帶變換。然而，其腔結構造成了頻域不連續性并限制了信號光的帶寬。實用的片上頻譜變換必須同時滿足信號光對時域和頻域連續性的要求。這就需要一種非諧振腔結構的片上設計，并且需要連續光進行泵浦。如何在滿足上述要求的同時，實現大的轉換帶寬和足夠高的轉換效率，成為了頻譜變換技術的難點。2022年7月16日，丹麥技術大學電子與光子學院（DTU Electro，前身光子學院DTU Fotonik）高級研究員胡浩團隊提出并實現了利用AlGaAsOI納米波導的片上頻譜變換，實現了時域和頻域連續的頻譜變換。其片上連續頻譜變換可以提供超過一個倍頻程（Octave）的變換帶寬。利用該核心技術，該團隊與英國南安普頓大學David J Richardson教授團隊合作，首次實現了2微米波段的相干光傳輸，速率高達318.25 Gbit/s。該片上頻譜變換技術展現出的高效率和大帶寬，除了助力開啟新傳輸波段外，還有望為發射、探測和處理超出當前器件設備波段的信號提供一種普適方法。
第一作者：孔德明；通訊作者：孔德明、胡浩

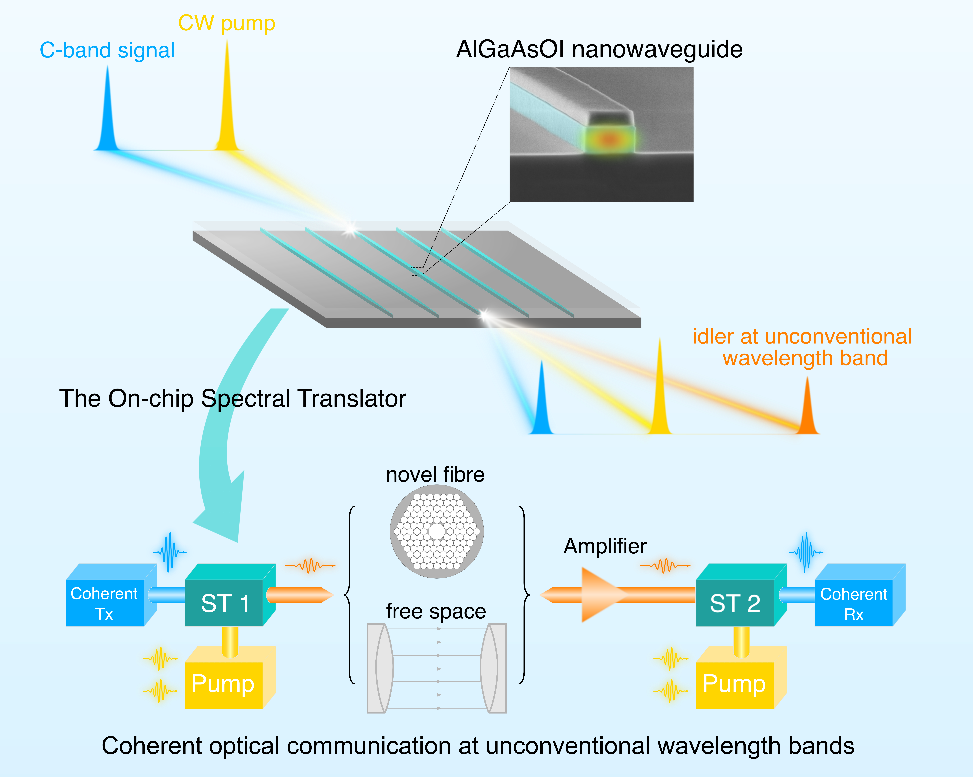

AlGaAs納米波導和二氧化硅襯底具有高折射率對比，對光波的束縛很強，容易設計控制波導色散。相比于其他非線性材料，能夠?qū)崿F(xiàn)很大的轉換帶寬。此外，AlGaAs的能量帶隙可以通過鋁金屬的占比進行調節，從而使得納米波導在特定波段泵浦時不受雙光子吸收效應的束縛，進而增加頻帶轉換效率。因此，AlGaAsOI納米波導非常適合頻譜變換技術。圖1. 通過片上連續頻譜變換開啟新的相干光通信波段。1. 基于AlGaAsOI納米波導的頻譜變換通過設計AlGaAsOI納米波導的色散，利用高階相位匹配（High-order Phase Matching）技術，制備并實現了具有>1400 nm的倍頻程（233.27 THz – 111.37 THz）頻譜變換帶寬的AlGaAsOI納米波導。首次實現了在2微米波段的相干光傳輸系統。利用C波段的相干發射機和接收機，以及上述AlGaAsOI納米波導頻譜變換器，打造了2微米波段的相干發射機和接收機。四路奈奎斯特波分復用信號經過1.15公里空芯光子帶隙光纖的低延時傳輸，實現了318.25 Gbit/s凈速率以及2.4 bit/s/Hz頻譜效率。1. 片上大帶寬連續頻譜變換為開啟光傳輸新波段提供了絕佳的平臺基于直流光泵浦和非腔結構的片上大帶寬連續頻譜變換，不改變信號光時域和頻域特性，發射端和接收端不需要進行任何額外信號處理。使用當前成熟波段的發射機和接收機，即可直接實現新波段的發射和接收。2. 提供了一種超越現有器件和設備波段的信號處理能力需要強調的是，AlGaAsOI具有很寬的透光范圍（500納米-10微米），該片上頻譜變換可為其他潛在波段服務。展望短期應用，該方案可以直接用于普通單模光纖中的O-, E-, S-, 或U-波段，從而極大擴展當前電信基礎設施的容量。該片上頻譜變換亦可用于自由空間光通信，以利用其更廣的傳輸帶寬窗口。為C波段到2微米波段的頻譜變換設計的AlGaAsOI納米波導橫截面尺寸寬910納米高350納米，長度5毫米。其零色散波長（Zero-dispersion Wavelength, ZDW）在1747.7納米。利用高階相位匹配，最優泵浦波長需要工作在1739.8納米附近。從歸一化相位失配圖可以看出，將泵浦波長平移至1739.8納米時，主相位匹配帶和兩個高階相位匹配帶能夠共同提供超過1400納米的轉換帶寬（>1000納米平坦轉換帶寬，1 dB平坦度）。頻譜變換可以支持信號工作范圍從233.27 THz到111.37 THz的倍頻程范圍。

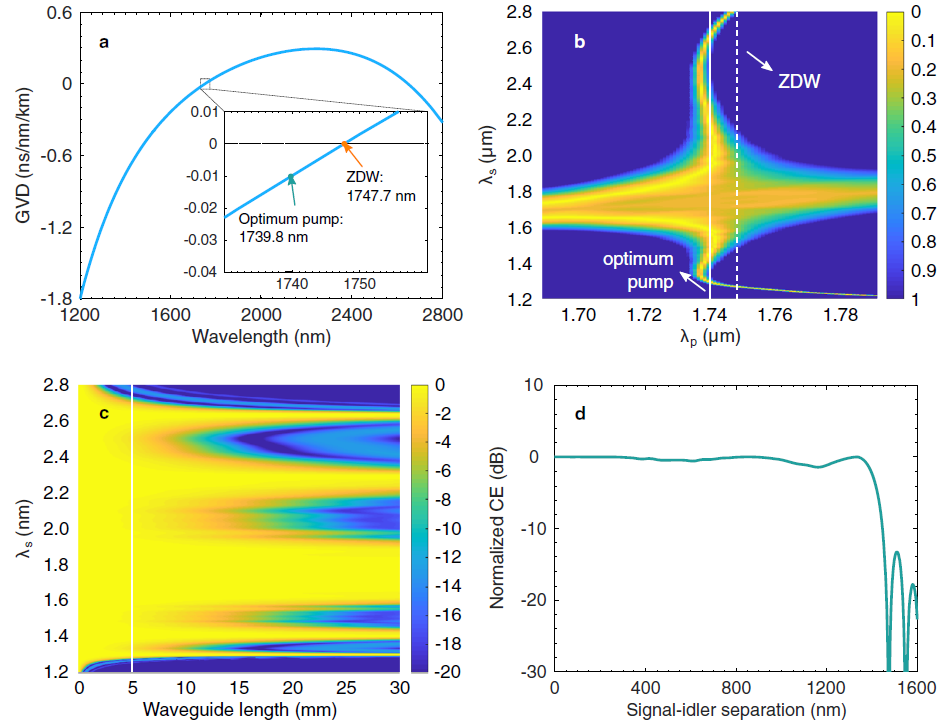

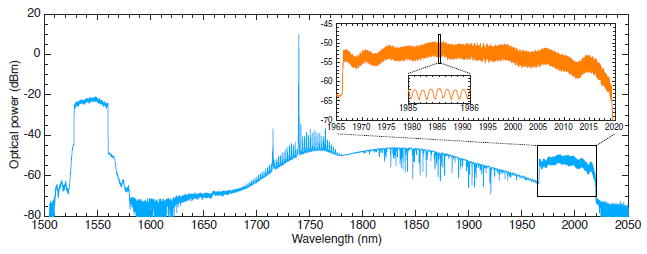

圖2. AlGaAsOI納米波導仿真結果：a. 群速度色散; b. 歸一化的相位失配; c. 歸一化轉換效率與波導長度的關系; d. 頻譜變換帶寬。圖3. 應用該AlGaAsOI納米波導實現的將覆蓋整個C波段的光頻梳轉換到2微米波段的實驗結果。
- 2. 1.74微米連續光強泵浦
為了支持上述頻譜變換，還必須有一個足夠強的工作在1.74微米波段的直流光泵浦。在本工作中，作者開發了一個短波長（1650納米-1800納米）的摻銩光纖放大器（Thulium-doped fibre amplifier, TDFA），將一個工作在1.74微米的DFB激光器的輸出功率放大到0.5瓦。該放大器可以提供高達30 dB的增益和大于200納米的放大窗口。最終1.74微米泵浦的信噪比高于40 dB。

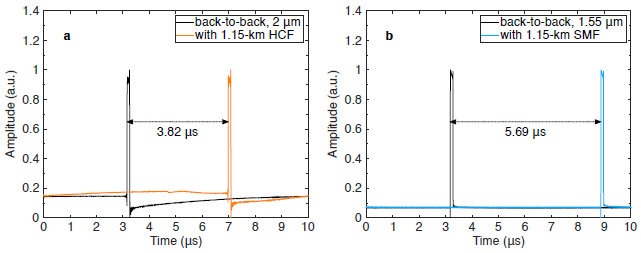

圖4. 空芯光子帶隙光纖，以及~1.15公里該光纖的延時與同長度的普通單模光纖延時對比。
2微米波段信號在普通單模光纖中傳輸損耗過大，因此需要有新的傳輸光纖或自由空間光通信來支持。在本工作中，南安普頓大學提供了一個長約1.15公里的19-cell空芯光子帶隙光纖。其損耗為2.8 dB/km（1993納米），并且具有一個連續的傳輸窗口，3 dB帶寬為86納米（1959納米-2045納米）。值得注意的是，近年來空芯光子帶隙光纖得到了長足發展，損耗已經降低到0.2 dB/km級別。由于光波絕大部分被束縛在空芯而非介質中，空心光子帶隙光纖具有低延時的特性，十分適合應用在延時敏感的光互連中。

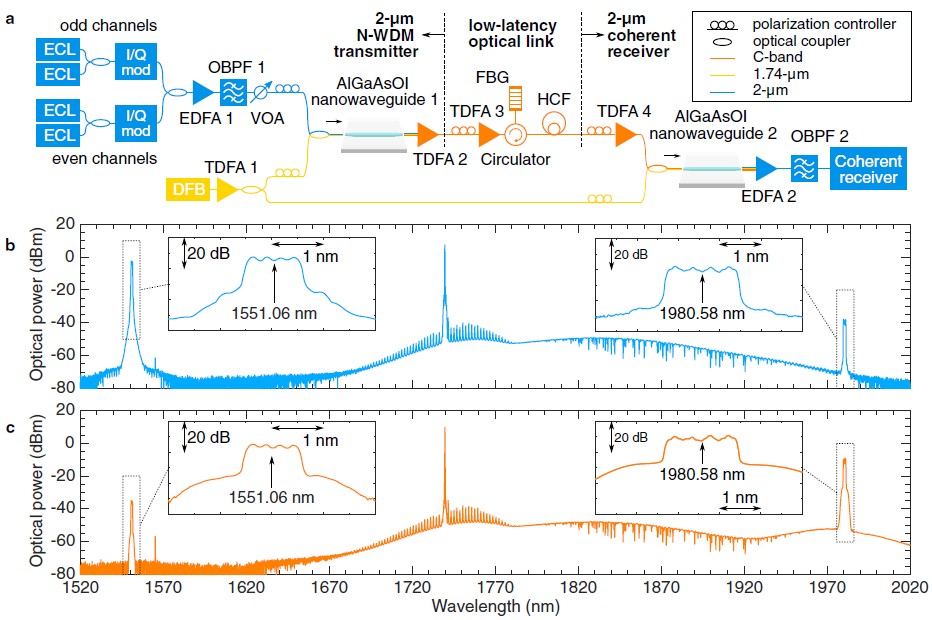

圖 5. 基于AlGaAsOI納米波導頻譜變換器的2微米相干光傳輸系統。b和c給出了2微發射機端的C波段到2微米波段的頻譜變換光譜圖，以及2微米接收機端的2微米波段到C波段的頻譜變換光譜圖。基于上述關鍵技術和器件，該工作搭建了一個2微米相干光傳輸系統。在發射端，C波段相干發射機產生4路32 Gbaud N-WDM 16 QAM信號并和1.74微米泵浦光一同輸入第一個AlGaAsOI納米波導頻譜變換器。產生的2微米信號經過TDFA放大并濾除原信號光和泵浦光后，經過空芯光子帶隙光纖傳輸?shù)竭_(dá)接收端。2微米相干接收機由第二個AlGaAsOI納米波導頻譜變換器以及C波段相干接收機構成。接收到的2微米信號與泵浦光混合后輸入第二個波帶變換器，將信號轉換回C波段并進行相干探測。C波段相干接收機的預放大器（EDFA 2）可以濾除2微米信號光和1.74微米泵浦光。兩次波帶變換轉換效率分別為?35.4 dB與?24.5 dB。轉換效率的區別是由于2微米信號在AlGaAsOI納米波導上的耦合和插入損耗較大。四路N-WDM信號的線路速率為512 Gbit/s（32 Gbaud × 4 (WDM)× 4 (16 QAM)）。其中內糾錯碼采用軟判決LDPC編解碼，開銷33%。外糾錯碼采用0.8%開銷硬判決前向糾錯碼，用以克服LDPC解碼的誤碼平臺效應。由于1.74微米泵浦激光器線寬為2 MHz左右，在數字信號處理中采用了20%的導頻開銷。因此凈速率為318.25 Gbit/s。對N-WDM信號，對比背靠背和傳輸后的性能，可見傳輸損傷在4.5 dB左右。這主要是由于空芯光子帶隙光纖和普通單模光纖熔接過程帶來的額外損耗和高階模式損耗。圖 6. 2微米信號傳輸誤碼率。a, b: 單波長信號在不同糾錯碼開銷下的性能表現; c, d: 四路N-WDM信號在背靠背和傳輸后的性能表現。本工作基于AlGaAsOI的連續頻譜變換，提供了一種絕佳的開啟新波段的途徑。利用這種頻譜變換器，可以在不開發新的發射機和接收機的情況下，等效地構造新波段的相干發射機和接收機并實現相干傳輸。這對加速新波段的高效應用，為光通信解決capacity crunch，提供可持續增長的容量擁有積極意義。此外，AlGaAsOI的大頻譜變換帶寬還有望應用在當前器件和設備能夠支持的工作波段之外的信號產生、處理和探測過程中，諸如無雙光子吸收波段的大規模光集成、高精度多波段光譜分析，以及高靈敏度紅外天文學等。
參考文獻：

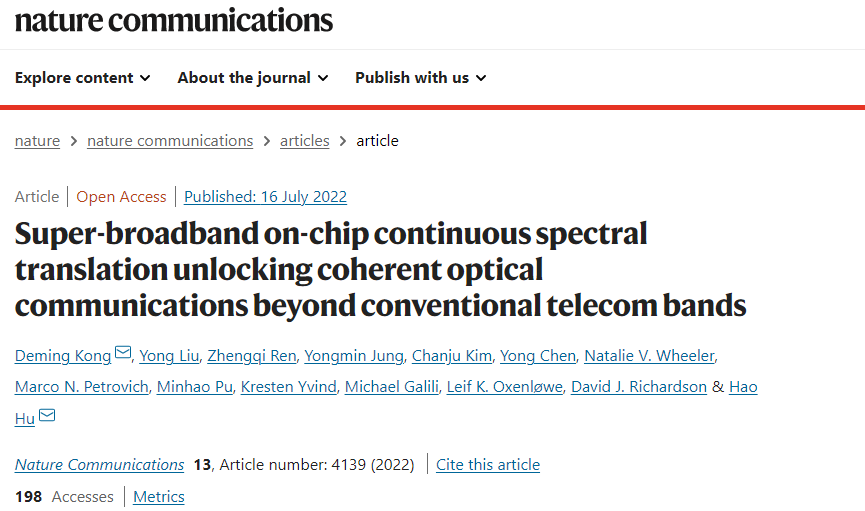

Kong, D., Liu, Y., Ren, Z. et al. Super-broadband on-chip continuous spectral translation unlocking coherent optical communications beyond conventional telecom bands. Nat Commun 13, 4139 (2022).
https://doi.org/10.1038/s41467-022-31884-2
