發展更高效率的新型光伏技術，突破傳統晶硅電池的極限效率，進一步降低光伏發電成本，就成為實現“雙碳”目標的關鍵研究課題。構建疊層電池是大幅提升電池效率的最有效途徑，雙結疊層電池的理論效率可達45%，遠高于單結電池的S-Q極限效率33%；傳統的III-V族半導體疊層電池雖已經實現較高效率，但制備工藝復雜且成本昂貴。通過串聯寬/窄帶隙鈣鈦礦子電池構筑的鈣鈦礦/鈣鈦礦（或稱“全鈣鈦礦”）疊層電池兼?zhèn)涓咝屎偷统杀镜耐怀鰞?yōu)點，是下一代高效率低成本的重要光伏技術。
南京大學譚海仁教授團隊長期致力于高效率新型太陽能電池的基礎和應用研究，領導科研團隊實現了全鈣鈦礦疊層太陽能電池、平面型鈣鈦礦太陽能電池、非晶硅/微晶硅疊層太陽能電池光電轉換效率的世界記錄。截至目前，譚海仁課題組共有三項疊層電池的世界記錄被最新一期太陽能電池世界記錄效率表《Solar cell efficiency tables》收錄，分別為小面積全鈣鈦礦疊層電池認證效率26.4%，大面積疊層電池認證效率24.2%以及疊層電池組件認證效率21.7%。

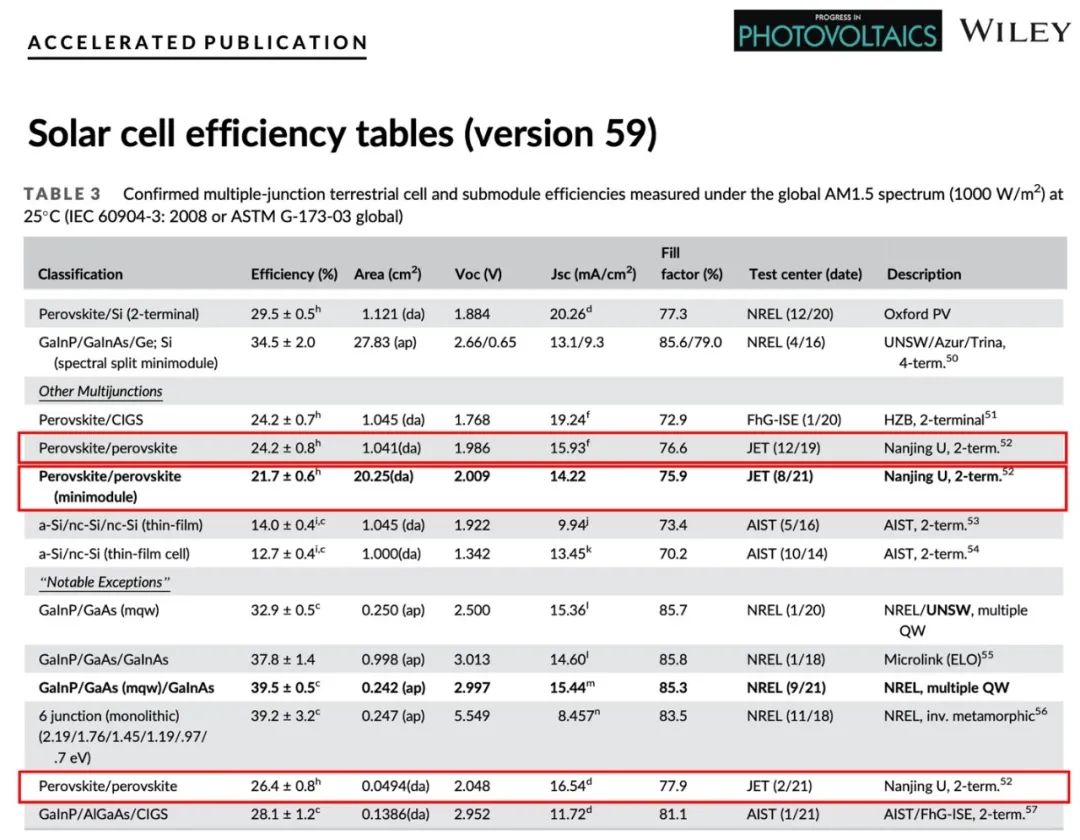

圖1. 疊層太陽能電池世界紀錄效率表（Version 59）
《Solarcell efficiency tables》是由"太陽能之父"Martin Green教授與美、日、意、澳等多國科學家聯合編撰的權威榜單，代表著光伏領域全球最前沿的創新水平。
極致專注 攻堅克難
寬帶隙鈣鈦礦頂電池、窄帶隙鈣鈦礦底電池和隧穿結是構建全鈣鈦礦疊層電池的三個核心部分，開發高性能隧穿結和高效率窄帶隙子電池則是實現高效疊層電池制備的關鍵核心點。

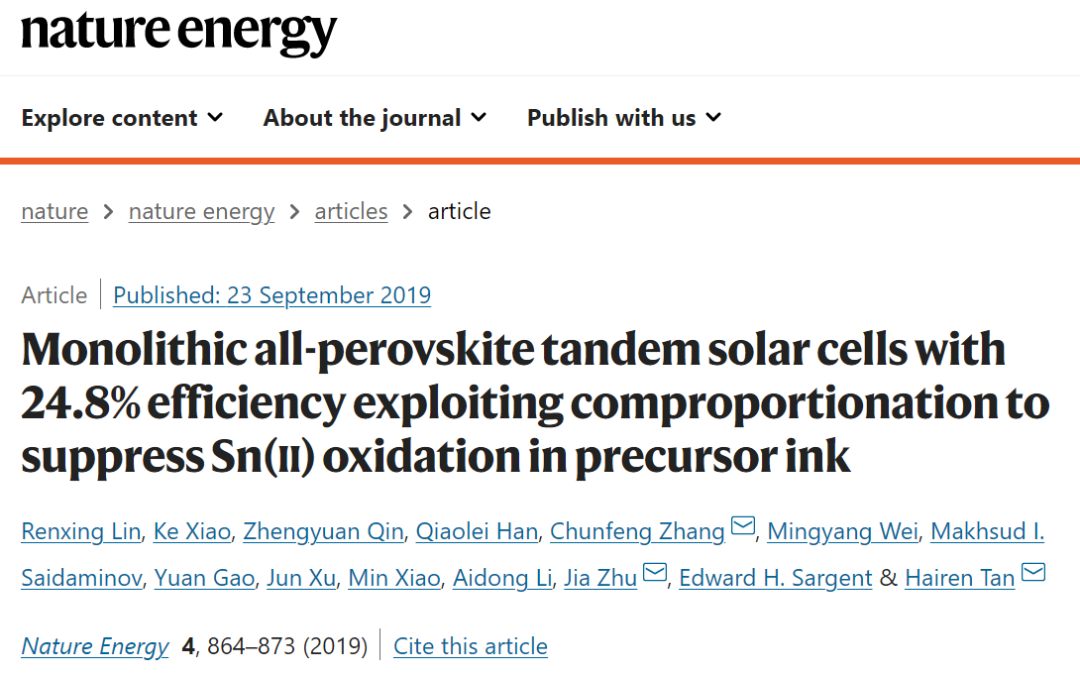

圍繞“全鈣鈦礦疊層太陽能電池”這一國際前沿科學領域，譚海仁教授課題組前期在國際上率先提出了一種原子層沉積技術制備較薄致密半導體層加超薄金屬團簇層的新型隧穿結結構，實現了全鈣鈦礦疊層電池制備過程的大幅簡化和器件性能的顯著提升【Nature Energy, 2019, 4, 864-873】。課題組進一步通過抑制鈣鈦礦晶粒內部和表面亞錫離子（Sn2+）的氧化，調控窄帶隙鈣鈦礦的結晶生長過程，有效降低了薄膜的缺陷態密度，提升了載流子的擴散長度，克服限制全鈣鈦礦疊層電池效率的核心瓶頸問題，先后實現了轉換效率24.8%和25.6%的小面積疊層電池，并研制出世界記錄效率24.2%的大面積全鈣鈦礦疊層電池【Nature Energy, 2020, 5,870-880】。
然而，此前報道的全鈣鈦礦疊層電池效率仍然低于單結電池的記錄效率（25.7%），且與理論預測效率43%還有較大的差距。現已報道的疊層電池的效率主要受限于較小的短路電流密度，其中窄帶隙鈣鈦礦電池?zé)o法實現高的短路電流，是導致疊層電池短路電流密度較小的最主要原因。鉛錫共混鈣鈦礦的晶粒表面缺陷密度高、載流子擴散長度較短，限制了厚鈣鈦礦吸光層薄膜在實際器件中的應用，制約了全鈣鈦礦疊層電池的性能。

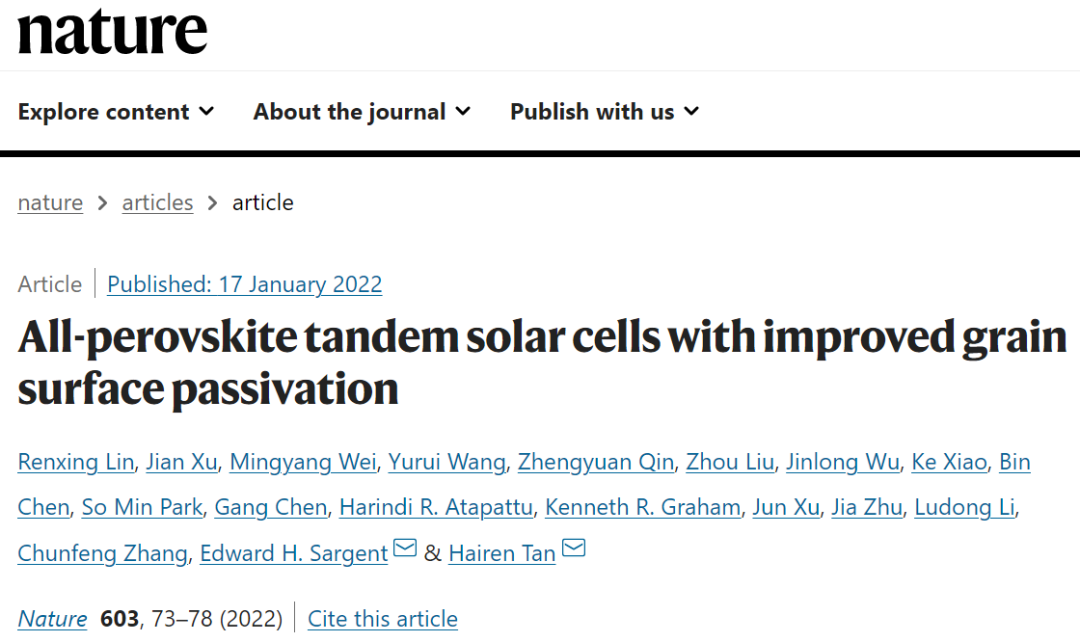

2022年1月17日，南京大學譚海仁教授團隊和多倫多大學Edward Sargent教授團隊合作，在Nature報道了全鈣鈦礦疊層電池新進展，認證轉換效率高達26.4%，首次超越了單結鈣鈦礦電池，與目前晶硅電池最高效率相當。研究工作提出通過鈍化窄帶隙鈣鈦礦晶粒表面缺陷來提升薄膜的載流子擴散長度，從而制備出具有較厚吸光層和更高短路電流密度的電池，為實現更高效率的疊層電池奠定基礎。
雖然實驗室小面積鈣鈦礦電池已取得很高的轉換效率，但大面積鈣鈦礦光伏組件的商業化進程依然面臨諸多挑戰，其中可量產化制備以及組件中互連結構的長期穩定性是產業化的關鍵瓶頸。要實現全鈣鈦礦疊層組件的量產化制備，首先需要解決寬帶隙鈣鈦礦薄膜大面積均勻制備的難題。盡管業界在常規帶隙鈣鈦礦的規模化制備上已經取得了較大進展，但這些制備技術很難適用于寬帶隙鈣鈦礦。寬帶隙鈣鈦礦中含有較高的溴化物組分，其溶解度較低，溶劑選擇空間較小，結晶調控不易，難以獲得高質量均勻致密的薄膜，國際上對其量產化制備技術研究幾乎是空白的。

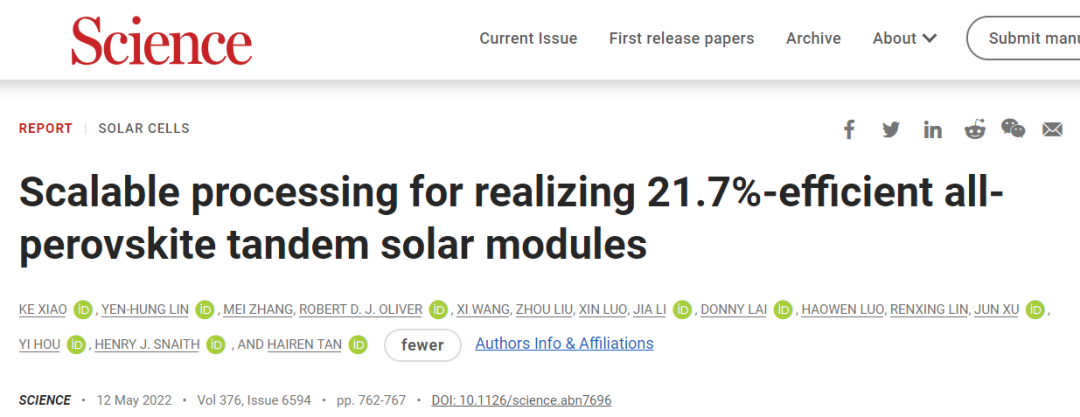

2022年5月13日，南京大學譚海仁教授團隊和牛津大學Henry J. Snaith團隊合作在Science發表論文，在國際上首次實現了全鈣鈦礦疊層光伏組件的制備，采用涂布印刷、真空沉積等制備技術替換實驗室常用的旋涂成膜工藝，開辟了大面積鈣鈦礦疊層電池的量產化、商業化的全新路徑。經國際權威第三方測試機構認證，大面積組件穩態輸出效率高達21.7%，是目前報道鈣鈦礦光伏組件的世界最高效率。
技術方案
通過精準調控Cs的含量和創新性結構設計，為大規模量產提供了重要支撐。
1. 精準調控Cs含量
針對寬帶隙鈣鈦礦在涂布過程中結晶調控難題，團隊通過調整鈣鈦礦組分（CsxFA1-xPbI1.8Br1.2）中A位陽離子的Cs含量，結合氣吹輔助結晶的刮涂方法，有效調控了寬帶隙鈣鈦礦的形核結晶過程，揭示了Cs含量對鈣鈦礦成膜影響的機制，實現了寬帶隙鈣鈦礦薄膜的量產化涂布印刷制備。
2. 創新性組件結構設計
為了克服互連結構中的離子擴散難題，巧妙地采用原子層沉積（ALD）制備致密的SnO2電子傳輸層（ALD-SnO2），在互連的子單元之間引入導電共形“擴散勢壘”，顯著提升了組件的制備重復性、光伏性能以及穩定性。
技術先進性
1. 國際上首次實現了全鈣鈦礦疊層光伏組件的制備
發現增加組分中Cs含量比例能有效提升鈣鈦礦的形核結晶速率，將其含量調整為35%（即組分為Cs0.35FA0.65PbI1.8Br1.2）時，可獲得結晶性最好且平整致密的寬帶隙鈣鈦礦薄膜，這為量產化制備全鈣鈦礦疊層組件打下堅實基礎。
2. 大面積組件穩態輸出效率刷新世界紀錄
大面積疊層組件實驗室測試效率高達22.5%，經日本JET認證的穩態效率達21.7%，是目前報道鈣鈦礦光伏組件的世界最高效率，被最新一期的《太陽電池世界紀錄表》（Solar cell efficiency tables，version 59）收錄。
技術細節
刀片法制備鈣鈦礦薄膜及表征
作者發現在采用氣體輔助刀片涂層技術的條件下，精細地調節鈣鈦礦組分中Cs的含量可以控制晶體的成核速率。在氣體淬火步驟中，成核過程在過飽和條件下開始，濕鈣鈦礦膜隨著Cs含量增加變成棕色，晶粒尺寸變大。SEM和AFM觀察到具有均勻表面的最大晶粒尺寸，XRD也表明Cs0.35FA0.65PbI1.8Br1.2鈣鈦礦膜表現出最高的結晶度。作者評估了Cs含量對倒置（p-i-n）結構WBGPSC的光電特性和PV性能的影響。結果顯示，Cs0.35FA0.65PbI1.8Br1.2鈣鈦礦薄膜顯示出最長的載流子壽命。基于不同CsxFA1-xPbI1.8Br1.2器件的性能分布、外部量子效率（EQE）和穩態功率均表明Cs0.35FA0.65PbI1.8Br1.2是最佳的組合，基于Cs0.35FA0.65PbI1.8Br1.2的器件實現了17.2%的PCE。

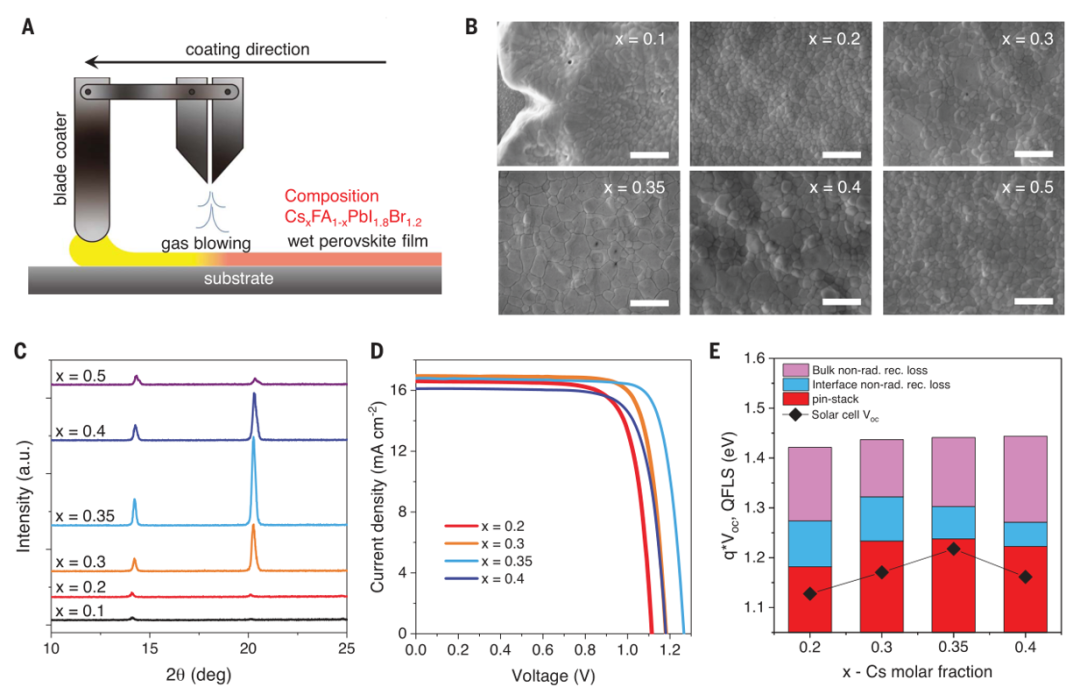

圖1. 利用刀片制備CsxFA1-xPbI1.8Br1.2WBG鈣鈦礦薄膜
使用可擴展技術制備的鈣鈦礦電池性能
為了實現具有可擴展制造技術的疊層鈣鈦礦太陽能電池，作者在所有基于溶液的工藝中使用刀片涂層代替旋涂來制備鈣鈦礦膜和空穴傳輸層。刀片涂覆的NBG-PSC（0.049 cm2）提供19.0%的最高PCE（穩態PCE為19.0%）并具有良好的再現性。面積為1.05 cm2的性能最佳的串聯器件的最佳PCE為24.8%，19個器件的平均PCE為23.7±0.7%。面積為0.049cm2的串聯器件獲得了25.1%的最高效率。1.05和0.049cm2電池間相對適中的PCE差異表明全鈣鈦礦串聯太陽能電池具有良好的可擴展性。
圖2. 使用可擴展技術制備的全鈣鈦礦串聯太陽能電池
全鈣鈦礦疊層模組
作者在6 cm x 6 cm的基板上制造了全鈣鈦礦疊層太陽能模組。鈣鈦礦疊層模組的長期穩定性和效率下降部分歸因于互連子電池之間P2劃線區域的界面鹵化物-金屬電極反應。為了應對這一挑戰，作者設計了一種導電CDB，在P2劃痕后沉積~10 nm厚的ALD-SnO2，以避免鈣鈦礦和金屬電極之間的相互擴散和反應。在P2劃痕之前沉積在C60上的另一個ALD-SnO2保護層（~10 nm）對于使P2工藝能夠在環境條件下進行是必不可少的。
作者研究了子單元寬度對疊層模組性能的影響。增加子單元寬度允許更高的GFF并因此可能更高的模塊效率，但是該策略不利地引入更高的串聯電阻并因此降低FF。作者制造了具有三到七個子單元且總面積固定的模塊，對應于15到6.4 mm范圍內的子單元寬度。隨著子單元數量的增加，GFF計算從95.0線性下降到88.3%。寬度為11.25mm、GFF為93.3%的四個子單元疊層模組具有最佳的性能。作者用CDB制造了50個全鈣鈦礦疊層模組，子電池寬度為11.25 mm，平均PCE為20.9%。反向掃描時，最佳疊層模組的PCE高達22.5%。考慮到GFF為93.3%，疊層模組的有效面積效率達到24.1%。

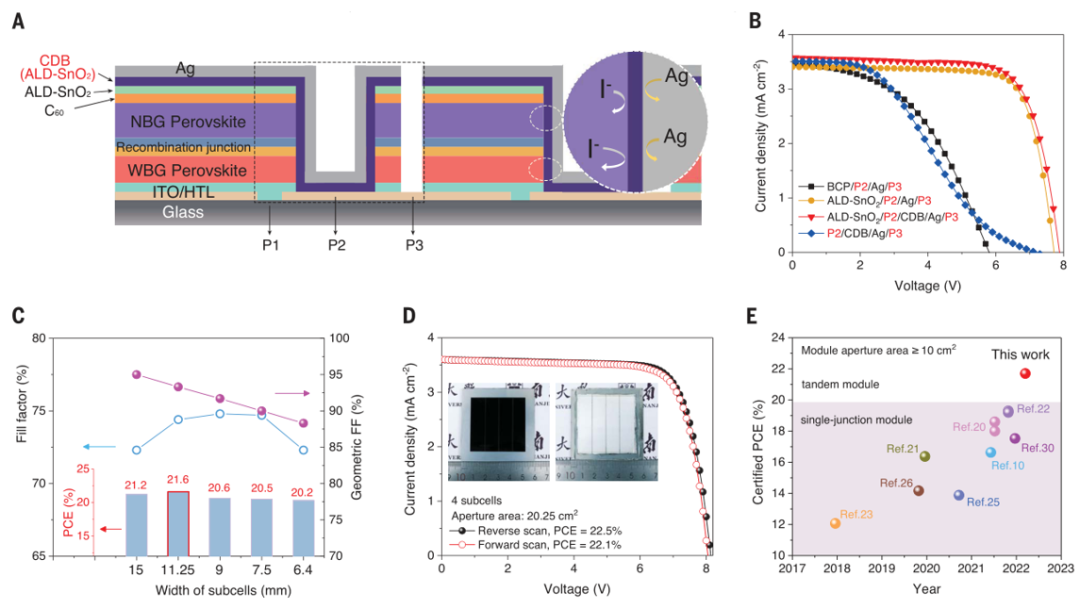

圖3.全鈣鈦礦疊層太陽能模組
全鈣鈦礦疊層太陽能模組的穩定性
具有CDB的封裝模組在相對濕度為~40%的環境條件下黑暗儲存1778小時后保持其初始PCE。作者還測試了封裝模組在恒定模擬1太陽AM1.5的環境條件下的操作穩定性。具有CDB的模塊在MPP跟蹤500小時后保持其初始PCE的75%，而沒有CDB的模塊在20小時后降解至其初始PCE的不到50%。作者認為CDB模塊的性能下降兩個主要原因可能是：
i）Au作為復合層可能擴散到NBG鈣鈦礦層中，導致鈣鈦礦界面或整體形成缺陷態；
ii）PEDOT:PSS/NBG鈣鈦礦界面處的反應導致不理想的電荷提取。
作者通過在N2手套箱中在85℃加熱來跟蹤封裝模組的熱穩定性。312小時后，沒有CDB的模組降低到初始PCE的10%，而具有CDB的模組仍然保持其初始性能的70%以上。作者推測，由于鈣鈦礦和金屬之間的直接接觸，侵蝕是由互連區域（模塊中亞電池的側邊緣）處的鹵化物-金屬相互擴散引起的。鹵化物-金屬的相互擴散會產生兩個負面影響：
i）金屬擴散到鈣鈦礦吸收劑中會降解鈣鈦礦并增加電荷載流子的復合；
ii）鹵化物擴散到電極中會腐蝕金屬并降低其導電性。

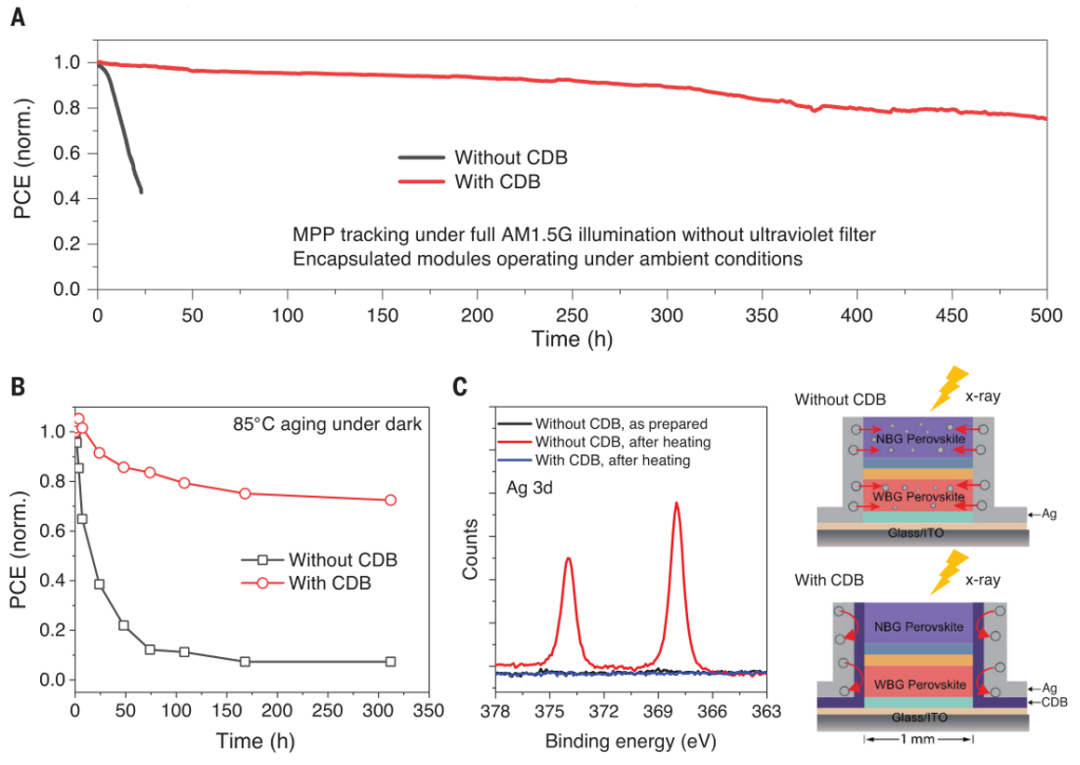

圖4. 全鈣鈦礦疊層太陽能模組的穩定性
展望
這項研究在國際上首次實現了全鈣鈦礦疊層光伏組件的制備，開辟了大面積鈣鈦礦疊層電池的量產化、商業化的全新路徑，大面積組件穩態輸出效率高達21.7%的世界紀錄。該技術有望提高各種類型鈣鈦礦太陽能模組的效率和穩定性，為鈣鈦礦電池的商業化提供了重要指導。
審稿專家高度評價“該工作是光伏領域中一個重要的里程碑，采用可量產的制造技術實現了超高效、穩定和低成本的太陽能組件”（I believe this work represents a significant milestone towards highly efficient, stable, and cost-effective solar modules fully using scalable fabrication techniques）。
參考文獻：
KeXiao et al. Scalable processing for realizing 21.7%-efficient all-perovskitetandem solar modules. Science 2022, 376, 762-767.
https://www.science.org/doi/10.1126/science.abn7696
