超聲成像是用于體內軟組織無創可視化的最強大和最常見的醫療工具之一。然而，超聲檢查需要訓練有素的超聲醫師在患者身體表面定位和定向換能器，并且圖像質量高度依賴于操作者手部的穩定性。正因?yàn)槿绱耍暢上裨诤艽蟪潭壬蟽H限于短時間和靜態的，這不僅是出于后勤方面的原因，而且還因?yàn)榕c換能器操作相關的重復運動對超聲醫師的肌肉骨骼損傷的非常現實的威脅。巧合的是，在過去十年中，世界范圍內也出現了超聲技師短缺的問題，認證超聲醫生所需的高要求和專業培訓并沒有幫助緩解這個問題。在過去的幾年中，已經開發了幾種可穿戴超聲貼片。盡管換能器的薄度和柔軟度有所改進，但還沒有一個能滿足高質量超聲成像的所有貼片組織界面要求。要為實際應用做好準備，貼片必須與身體具有穩定的粘附性，來自換能器的聲能必須有效地傳輸?shù)襟w內，并且設備不得引起皮膚刺激。在標準超聲檢查中，液體凝膠是耦合劑，即一種可以改善換能器-組織界面處的聲學傳輸?shù)牟牧稀Ｈ欢?/span>傳統的超聲波凝膠僅適用于短時間的成像，因?yàn)樗鼤?huì)隨著時間的推移變干或滴落。相反，彈性體和水凝膠耦合劑已被探索，但往往具有不理想的透射率或可用時間。于此，麻省理工學院趙選賀等人介紹了一種生物粘附超聲 (BAUS) 貼片，他們通過將軟水凝膠封裝在彈性體薄膜中并在其上涂上生物粘附材料，從而結合了彈性體和水凝膠的優點，從而可能克服許多上述的突出挑戰。
BAUS耦合劑由一種柔軟而堅韌的水凝膠組成，該水凝膠由殼聚糖-聚丙烯酰胺互穿聚合物網絡 (10 wt%) 和水 (90 wt%) 組成。水凝膠由聚氨酯薄彈性體膜（厚度<40 μm）封裝，以防止水凝膠脫水并提供與干燥的耦合劑表面的舒適皮膚接觸。聚氨酯膜接枝了與 N-羥基琥珀酰亞胺酯 (NHS 酯) 偶聯的聚丙烯酸，與水凝膠形成牢固的結合。水凝膠-彈性體混合物進一步被一層薄的生物粘附層（厚度<10 μm）覆蓋，該層由聚乙二醇二丙烯酸酯、丙烯酸2-乙基己酯、丙烯酸和丙烯酸-NHS酯共聚合成。生物粘合劑中的羧酸、乙基和己基可以形成物理鍵，例如氫鍵和與皮膚的靜電相互作用；生物粘合劑中的NHS酯基可以與皮膚形成共價酰胺鍵。彈性體膜和生物粘附層的總厚度小于聲波波長的四分之一，以最大限度地減少 BAUS 耦合劑的聲衰減。

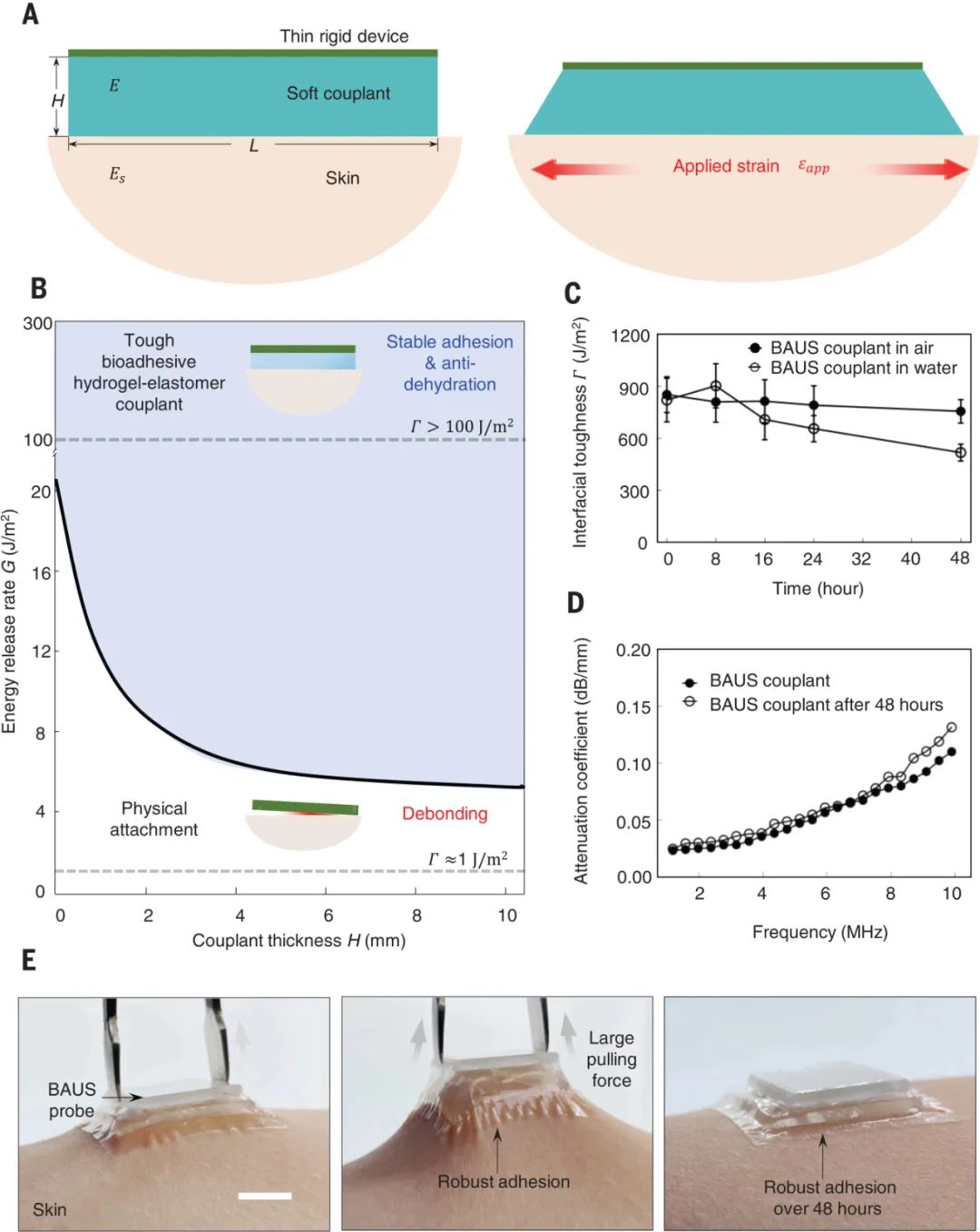

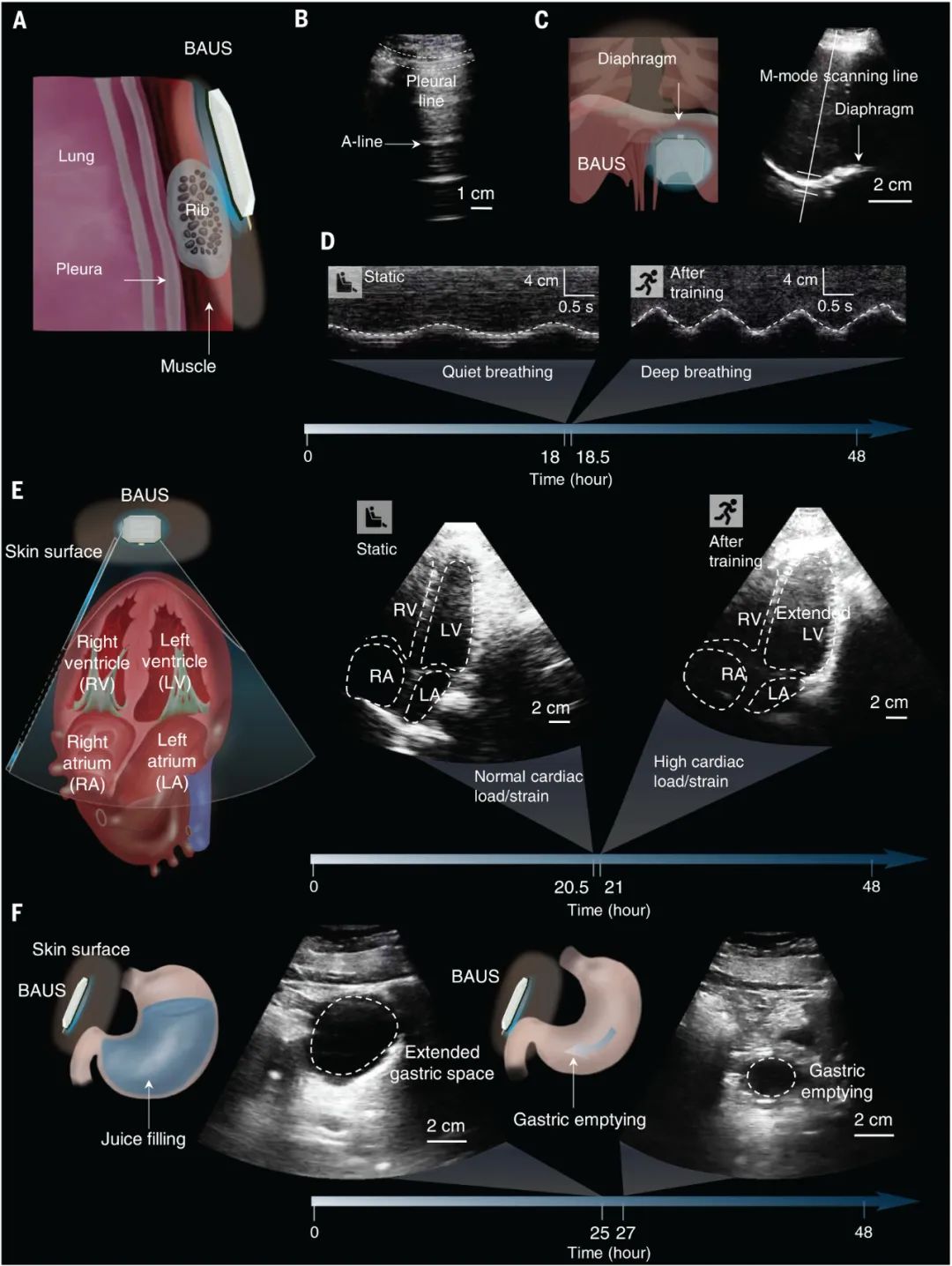

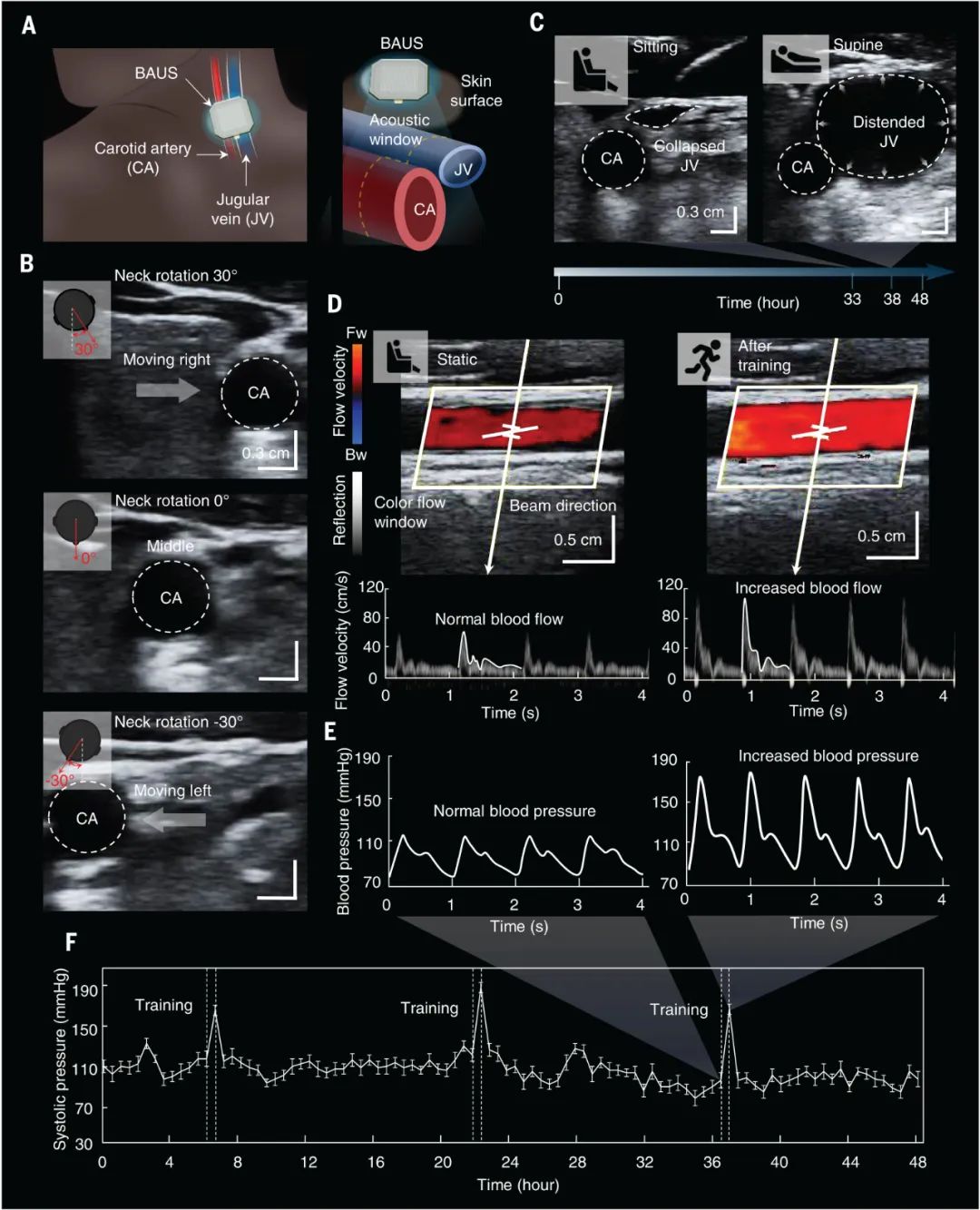

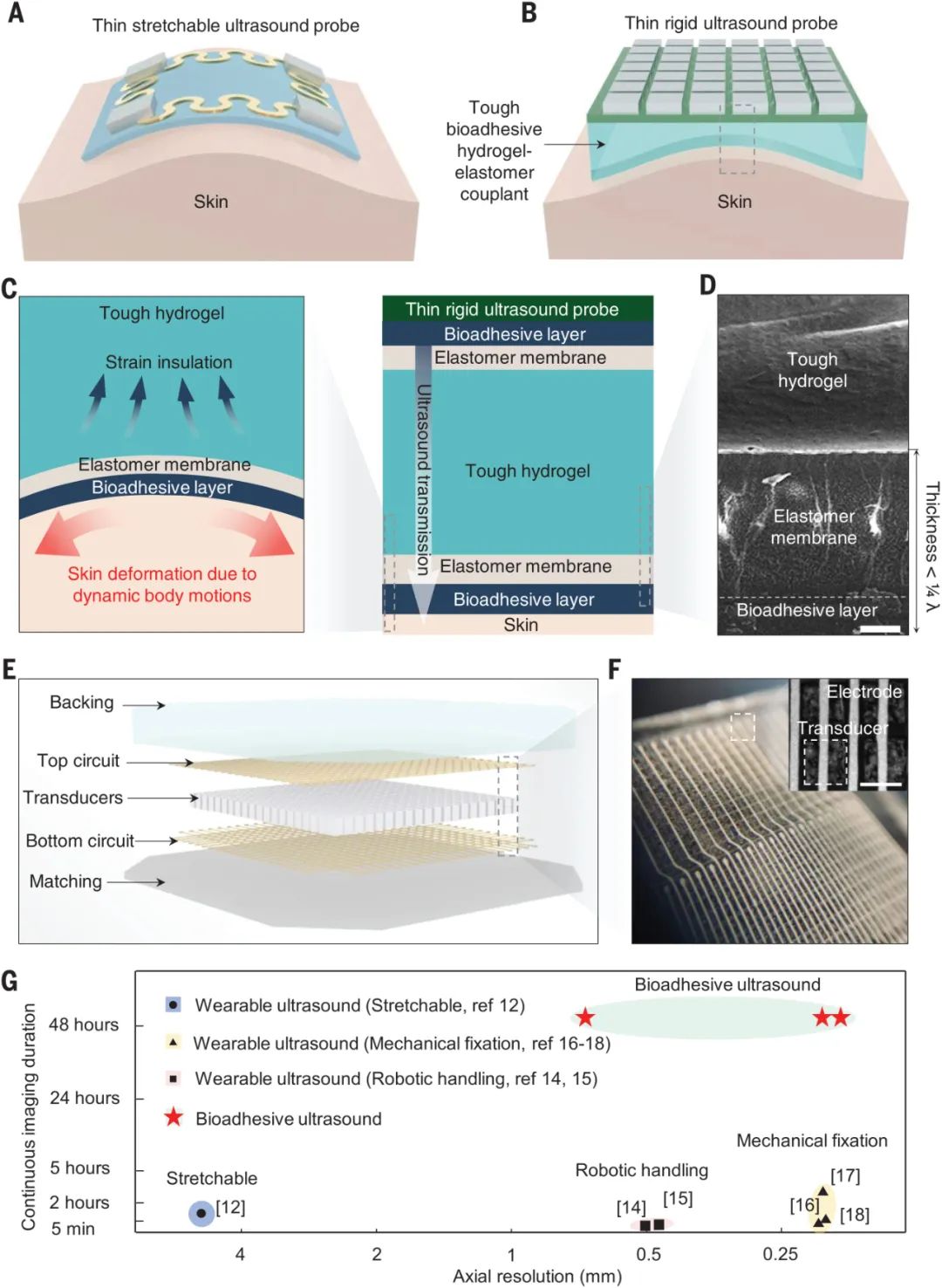

圖|BAUS貼片的設計和成像性能BAUS貼片能夠與皮膚粘附48小時以上，并保持透射率。柔軟且粘附的BAUS耦合劑還減輕了剛性傳感器陣列的剛度，使其佩戴更舒適。剛性傳感器陣列允許高傳感器密度，每平方厘米400個傳感器。BAUS貼片為增加超聲檢查的可及性提供了令人振奮的機會。盡管目前，該貼片仍需要連接到非便攜式的數據采集系統以處理圖像，但它可以為超聲醫生提供即時緩解，例如，在患者接受麻醉和需要持續監測腦血流的過程中。在這種情況下，BAUS貼片可以簡單地貼在患者的太陽穴上，并提供穩定的血流成像。圖|血管的長期連續 BAUS 成像該貼片還為內部器官的長期、動態、高分辨率成像提供了機會。例如，謹慎監測膀胱容量可以幫助患有泌尿功能障礙的人。無法感覺到膀胱充盈是尿失禁的一個原因，導致生理和心理?yè)p傷，用于測量膀胱充盈的便攜式超聲波設備可以為這些人提供私人警報，以緩解他們自己的壓力。對于心血管疾病的管理，負荷超聲心動圖提供了對心臟功能的有價值的見解，包括瓣膜返流、瓣膜梯度、心室容積和心肌應變跟蹤。然而，在運動過程中維護傳感器探頭的困難給這些檢查帶來了很大的后勤限制。由于與組織的出色耦合，BAUS 貼片可以在廣泛的運動過程中捕獲高質量的圖像。肌肉成像可以量化肌肉收縮，從而增強運動訓練和神經肌肉疾病的康復。此外，肺部超聲成像已成為篩查呼吸道疾病（如 COVID-19）的有力工具。“一勞永逸”的超聲貼片可以持續監測傳染性患者，并將其暴露于醫務人員的風險降到最低。圖|肺、隔膜、心臟和胃的長期連續 BAUS 成像然而，BAUS貼片確實存在一些局限性，需要進一步改進。該研究介紹了一種即插即用快速連接器系統，可以連接幾十個傳感器。然而，三維超聲成像需要數千個傳感器才能提供足夠的分辨率。控制數千個傳感器需要大量的電路和硬件，這將限制可操作性和移動性。隨著涉及更多傳感器，在傳感器和電路之間形成互連變得更具挑戰性。對“芯片上的超聲波”的研究將為傳感器與所需的模擬和數字處理電路的集成提供急需的條件。盡管傳感器陣列制造方法不同，但BAUS耦合劑有可能改善這些系統的長期耐磨性。AI技術輔助拓展未來應用為了使超聲對普通患者完全用戶友好，可能還需要人工智能技術來協助放置和波束引導。研究人員展示了一個使用深度學習模型的交互式應用程序，該模型可指導操作員操縱換能器以生成目標解剖結構的最佳圖像。展望未來，自動圖像分析和解釋將與圖像采集一樣重要。為移動超聲成像提供普遍可及性的道路將需要在工程、科學和醫學的不同領域共同努力。1. C. Wang et al., Bioadhesive ultrasound for long-term continuous imaging of diverse organs. Science 377, 517 (2022).DOI: 10.1126/science.abo2542https://www.science.org/doi/10.1126/science.abo2542
2. Seeing inside a body in motion. Science 2022.
https://www.science.org/doi/10.1126/science.adc8732
個人簡介：
趙選賀，美國麻省理工學院機械工程系教授。2003 年畢業于天津大學，2009 年博士畢業于哈佛大學機械工程系，師從國際著名力學家鎖志剛教授。課題組致力于人與機器之間的界面上發展科學技術，以應對健康和可持續性方面的巨大社會挑戰。當前研究的重點是軟材料和系統的研究與開發，包括聚合物，水凝膠，生物粘合劑，生物電子學和醫療機器人。
近年來，趙選賀團隊在Nature, Science, Nature Materials, Science Advances, Science Robotics, Advanced Materials, PNAS, Nature Communications, Physical Review Letters等學術雜志上發表論文160余篇。他還是美國國家科學基金會事業獎的獲獎?wù)撸@海軍研究辦公室青年科學家項目獎，及AVS生物材料部的青年研究者獎。
