特別說明：本文由學研匯技術中心原創撰寫，旨在分享相關科研知識。因?qū)W識有限，難免有所疏漏和錯誤，請讀者批判性閱讀，也懇請大方之家批評指正。原創丨彤心未泯（學研匯 技術中心）
電流的標準單位安培是國際單位制基本單位之一，但是以安培為單位精確測量電流很難。在1990年，人們轉而使用V和W作為主要電氣單位。雖然電傳導是一個復雜的現象，但帶電粒子的傳輸是由基本電荷和過程持續時間或頻率所控制的。如果準確地知道在給定的時間內有多少電子通過一個系統傳遞，就能精確地揭示產生了多少電流。大約30年前，隨著納米技術的出現，基于單電子輸運的現行標準的概念出現。2019年，根據基本電荷的固定數值重新定義了安培。在新定義的基礎上，產生安培主要參考電流是使用單電子泵器件。泵周期性地從源庫中取出一個電子，將其沉積在一個小的受限區域，即量子點，然后將電子釋放到排放庫中，從而在每個循環中完成單電子的轉移。在過去的二十年里，這種電子傳遞過程的準確性已經得到了提高，現在一個10億次循環的泵的誤差小于100。如果該泵在計量實驗室中被用作初級安培標準，每十億個循環的精度要求在十個左右。
關鍵問題：

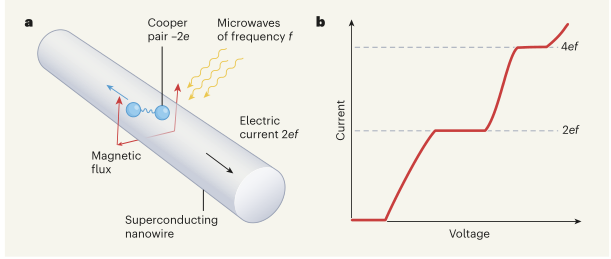

雖然使用單電子泵可以達到較高的精度，但在準確確定安培標準時仍存在以下關鍵問題：1. 單電子泵精度難以驗證：單電子泵產生的電流很小。器件的工作頻率限制在1GHz左右，由此產生的電流在100pA量級。2. 提高精度需要大幅度延長實驗時間：為了達到每十億個周期的誤差小于100，往往需要幾個小時的時間來進行足夠的電流測量來平均噪聲。要想在測量不確定度方面取得理想的改善，需要比這長100倍的測量時間，對單個數據點來說需要幾天的時間，無法實際應用。測量不確定度主要是噪聲，如果將電流增加到1nA可以在幾個小時內實現每十億周期10個誤差的測量分辨率。基于此，英國倫敦大學Shaikhaidarov使用納米線構建了一種量子相滑裝置，該設備可以在高達26 GHz的頻率下工作，產生8.3 nA的電流。量子相滑是指當磁通"隧道"穿過超導納米線時發生的物理現象，隧穿在導線中產生庫珀對。磁通隧穿具有使得庫珀對相移一個完整的周期的作用，因此稱為“相滑移”。這種相滑移可以用來通過納米線轉移Cooper對，帶上的電荷恰好是(負)基本電荷的兩倍。
1、設計雙電路微波誘導傳輸利用超導納米線作為磁通量的隧道原件，納米線具有較高的再俘獲電流。作者在微波驅動下觀察到NbN納米線中不同的dual Shapiro steps。利用超導NbN線構建了CQPS結，展現了明顯的超導行為，實現了接近100 nA的表觀臨界電流。通過微波激發電流階躍，探究不同條件下的電流特性曲線，明確最高可見頻率以及頻率優化條件，解析dual Shapiro steps出現的臨界條件。通過理論分析以及實驗驗證，總結了CQPS理論，實現了預測與實驗結果的一致，推導了微波輻射影響納米線電壓-電流特性關系。
1、實現了超導直流電平流步驟的直接觀測交流相干量子相滑移（CQPS）被設想為量子化的“電流步驟”，然而，由于缺乏合適的材料和電路工程方面的挑戰，超導的直流電平流步驟是迄今為止唯一無法實現的超導的基本效應。作者在超導納米線中實現了dual Shapiro steps的直接觀察。2、在提高精度的同時大幅度地縮短測量時間在使用量子相滑移裝置的等效實驗中，微波作用在超導納米線上驅動磁通量隧穿，以與微波相同的頻率周期性地傳輸庫珀對。這個過程發生的時間比單電子泵中電子轉移的時間要快得多。3、精心設計的電路保護導線不受外部噪音干擾作者在氮化鈮導線的電流電壓特性中觀察到與量子化條件相一致的電流步驟。電線被嵌入一個精心設計的電路中，以保護它不受外部噪音的影響，然后冷卻到10毫微爾文。量子力學二元性規定超導體的相位和電荷是量子共軛變量。在適當?shù)臈l件下，通過超導體傳輸?shù)碾姾蓂和約瑟夫森相φ的動力學之間存在精確的二元性。非線性效應都會導致微波輻射下電流-電壓 (I-V) 特性的階躍形成。作者報告了在微波驅動下觀察到NbN納米線中不同的dual Shapiro steps。電路的整個超導部分由原子層沉積生長的2.7 nm厚超導NbN薄膜制成，臨界溫度Tc=5.8 K，超導間隙在BCS極限Δ≈1 meV。該薄膜電阻R□≈4 kΩ，接近超導體-絕緣體過渡點。

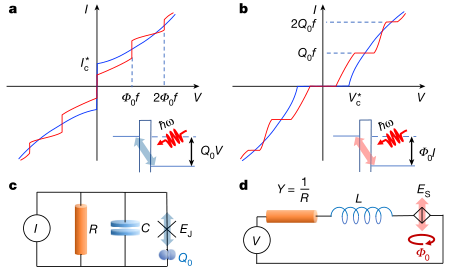

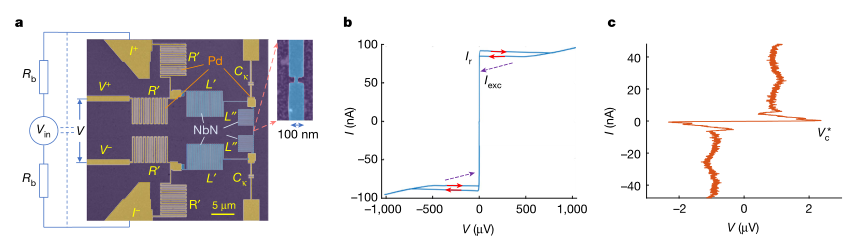

圖 雙電路中微波誘導傳輸?shù)脑?/span>CQPS結在100 nm寬的NbN條帶中，寬約20 nm，長約50 nm。長度為100 nm寬的NbN彎曲在收縮的兩側形成了高動力學電感。電感的小幾何尺寸使并聯電容最小化。通過緊湊Pd電阻將引線從超導結構中分離出來。通過Pd制作的Cκ≈0.1 fF的兩個耦合電容發射高頻微波信號。該器件具有明顯的超導行為，具有100nA的表觀臨界電流。
作者探究了微波激發下的電流階躍以及I-V曲線的變化，明確了可見的最高頻率為31 GHz。頻率受傳輸線帶寬的限制，可以通過優化設置進一步增加。此外，通過改變實驗條件，發現只有臨界電壓在0.2 μV<Vc*<30μV范圍內的樣品才表現出dual Shapiro steps。

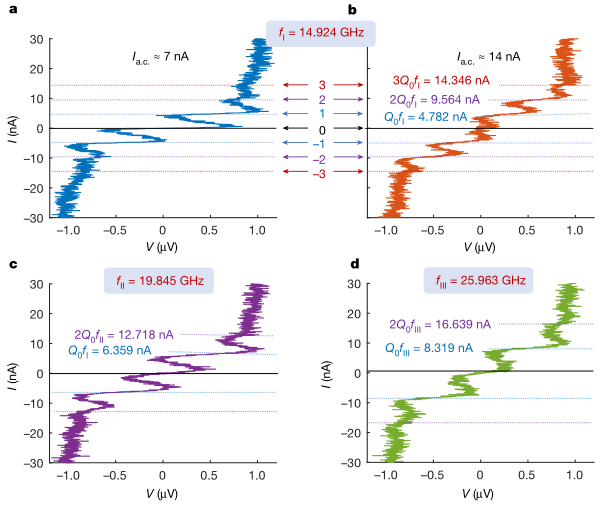

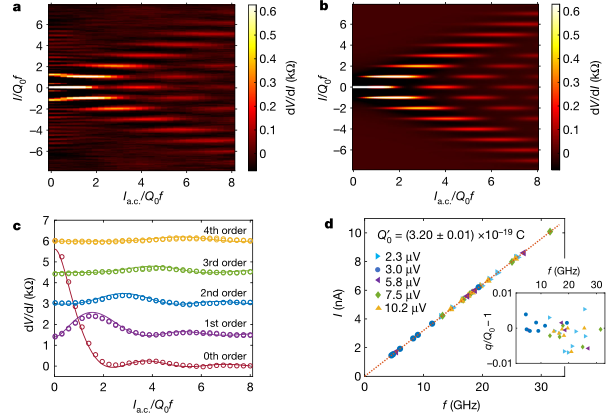

圖 四探針I(yè)-V 測量中的逆Shapiro steps作者通過對CQPS理論的總結與推導，解析了微波輻射與電流-電壓特性曲線之間的關系，并得出了對任何外部阻抗和噪聲都有效的通用公式。作者認為實驗中電流平臺的有限斜率主要是由電阻器的熱噪聲引起的，通過加熱電阻器，驗證了作者的理論分析。基于此，繪制了具有不同臨界電壓Vc樣本的dV/dI峰值位置與頻率的關系。
本工作的研究結果對計量學家來說是個好消息。儀器制造商、校準測量設備的實驗室以及需要精確測量電流的人，都將受益于這種新方法提高的精度和靈敏度。然而，觀察到的電流步驟與施加到器件上的電壓相比并不是完全平坦的，因此量化參考電平的精度目前不超過10%。作者認為，改進的噪聲濾波將實現在每十億周期10個(或更少)誤差的水平以滿足計量應用所需，但需要準確性比報道的高1000萬倍。
Rais S. Shaikhaidarov, et al. Quantized current steps due to the a.c. coherent quantum phase-slip effect. Nature, 2022.
https://doi.org/10.1038/s41586-022-04947-z

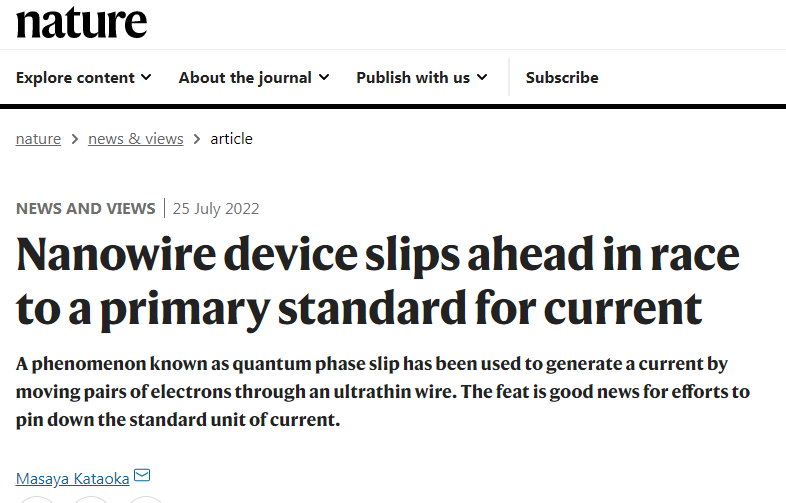

Masaya Kataoka, et al. Nanowire device slips ahead in race to a primary standard for current. Nature, 2022.
https://www.nature.com/articles/d41586-022-01994-4
