二維半導體

數字邏輯電路是基于互補金屬氧化物半導體(CMOS)技術的n型和p型場效應晶體管(FET)的互補對。基于過渡金屬二硫化物（TMD）材料家族的二維半導體具有理想的屬性，如原子薄體和無懸垂鍵等，可用于下一代電子產品。在三維半導體中，受主或施主雜質的替代摻雜被用來實現p型和n型場效應晶體管。然而，二維過渡金屬二硫化物( 二維材料TMDs )等低維半導體的p型可控?fù)诫s已被證明具有挑戰性。當金屬接觸在 2D MoS₂和其他TMD上蒸發時，會產生界面缺陷，將費米能級固定在導帶附近，因此最常見的是n型器件。低接觸電阻vdW觸點可以取消固定費米能級，從而可以在 2D TMD上實現高性能 n 型和雙極器件。雖然有可能在二維材料TMDs上實現高質量、低電阻的n型范德華( vdW )接觸，但從蒸發高功函數金屬到二維材料TMDs上獲得p型器件至今尚未實現。

關鍵問題：

雖然TMD材料是理想的電子器件，但是TMD的可控制備過程中仍存在以下問題：

1、二維TMD的可控替代摻雜具有挑戰性

受主或施主雜質的替代摻雜被用來實現p型和n型場效應晶體管的主流手段，然而，二維TMD的可控且可靠的替代摻雜具有挑戰性——這使得實現純p型和 n 型器件以及實現低電阻接觸變得困難。

2、尚未實現基于單層的純p型FET

雖然多層 WSe₂上的p型器件已通過金屬接觸的機械轉移得到證明，但尚未實現基于單層的純p型 FET。單層MoS₂價帶能量位于真空能級以下 > 6 eV，因此制備P型器件更具挑戰性。

新思路

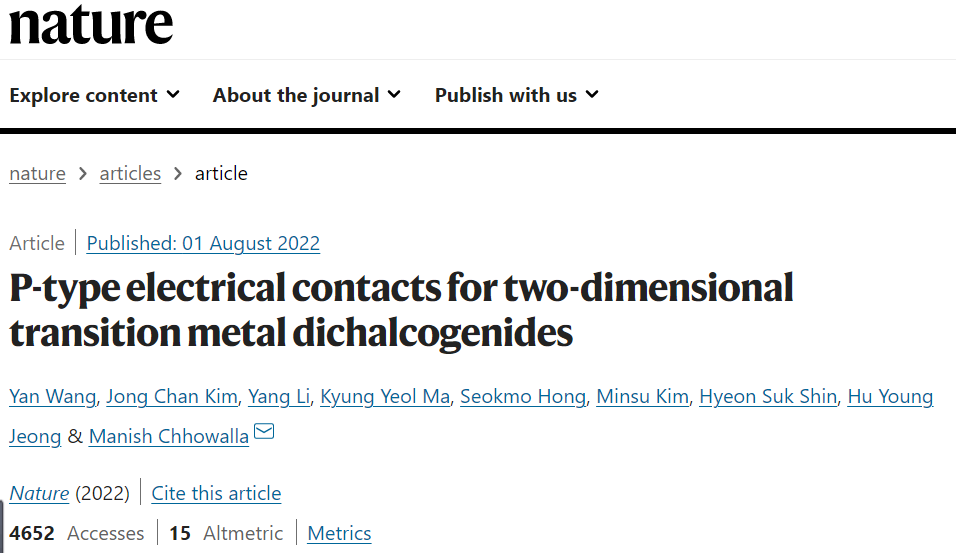

有鑒于此， 劍橋大學Manish Chhowalla等人報告了基于工業兼容的電子束蒸發高功函數金屬(如Pd和Pt)的單層和少層二硫化鉬(MoS₂)和鎢二硒化物(WSe₂)上的高性能p型器件。利用原子分辨率成像和光譜，展示了近乎理想的vdW界面，而2D TMD和3D金屬之間沒有化學相互作用。電子輸運測量結果表明，基于vdW觸點的p型 FET在室溫下具有3.3 kΩ·μm的低接觸電阻，約190 cm²-V^-1s^-1的高遷移率值，飽和電流超過>10^-5 A μm^-1。還展示了一種基于n型和p型vdW觸點的超薄光伏電池，開路電壓為0.6 V，功率轉換效率為0.82%。

技術方案：

1、制備了高功函數金屬觸點的p型FET

作者通過金屬蒸發沉積制備了Pt、Pd和Au觸點的p型FET，通過對比明確p型行為與金屬高功函數密切相關，通過界面結構表征證實了潔凈的vdW界面處化學結構。

2、表征了p型FET的電性能

作者對制造的FET進行了電性能測量，結果表明了FET的轉移和輸出特性以p型為主，并對空穴電流和電子電流進行了定量測量，解析了金屬觸點對p型特性的影響。

3、展示了n型和p型vdW觸點集成的2D TMD

利用用于電子注入的銦合金vdW接觸（n 型）和基于Pt和Pd的高功函數 vdW接觸用于空穴注入（p 型，在同一個2D TMD上實現金屬-半導體-金屬 (MSM) 二極管，該器件整流比高，在光照下會產生顯著的光電流，制備的超薄光伏電池表現出大的開路電壓和轉化效率。

技術優勢：

1、實現了單層p型器件的制備

作者通過高功函數金屬蒸發到單層和多層二維TMD上，通過控制制備溫度，實現了潔凈vdM觸點的清潔，最終實現了純的p型FET器件，并發現了金屬的功函數對vdM觸點的影響。

2、展示了近乎理想的vdW界面，在室溫下表現低接觸電阻

基于vdW觸點的p型FET在室溫下具有3.3 kΩ·μm的低接觸電阻，約190 cm²-V^-1s^-1的高遷移率值，飽和電流超過>10^-5 A μm^-1。本工作中高功函數金屬觸點提供了與轉移金屬觸點相當?shù)钠骷阅埽⑶疫h(yuǎn)低于報道的蒸發接觸電阻。

3、實現了基于n型和p型觸點的超薄光伏電池

作者在超薄光伏和光電二極管中將n型和p型vdW觸點集成到2D TMD上，在同一個 2D TMD上實現金屬-半導體-金屬 (MSM)二極管，其整流比高達10⁶。在所測量器件中最大開路電壓為0.6 V，功率轉換效率為0.82%。MoS₂和WSe₂器件的光電二極管特性是已報道中最高的。

技術細節

制備具有Pd或Pt觸點的p型FET

通過將Pt和Pd(以及其他金屬，如Au)蒸發到單層和多層二維TMD(如MoS₂和WSe₂)上，通過確保器件溫度保持接近室溫，從而最大限度地減少界面上的損傷，可以實現對vdW觸點的清潔。通過STEM、XPS和EELS中的環形暗場成像表征了蒸發的高功函數金屬和二維TMD半導體之間的界面，還展示了具有 Au觸點的器件，發現盡管Au與 MoS₂和WSe₂形成干凈的觸點，但與Pd和Pt相比，p型行為受到其相對較低的功函數的限制。此外，作者證實了Pd與少層MoS₂形成干凈的vdW接觸，界面處硫原子和鈀原子之間的間距為2.3±0.1?，且不存在化學鍵。

圖 金屬-半導體界面的原子分辨率成像和化學分析

P型FET的電測量

作者使用高功函數金屬作為觸點和少層2D MoS₂和WSe₂作為半導體通道制造的FET的電性能進行了測量。結果表明，在層數較少的MoS₂上沉積Pd，導致FET的轉移和輸出特性以p型為主，飽和空穴電流達到~ 4μA/μm，而飽和電子電流仍為~ 0.1μA/μm。MoS₂的空穴遷移率為45±5cm²V^-1s^-1。通過測量作為溫度函數的FET特性以提取空穴肖特基勢壘，發現對于少層MoS₂上的 Pd接觸，其為500±50 meV。通過使用柵極電壓調制費米能級，可以使用大的肖特基勢壘實現p型操作，這表明 Pd/2D MoS₂ 界面是干凈的，費米能級是可調控的。純p型FET具有3.07×10^-4A的極高飽和空穴電流，并且在少層 WSe₂ 上使用Pt觸點無法實現可測量的電子電流。純p型行為在溫度低至70 K時仍然存在。在開/關比為10⁷的情況下獲得了190±10 cm² V^-1s^-1 的遷移率值。空穴肖特基勢壘高度為200±20 meV，這導致空穴的有效注入的重要?jiǎng)輭尽４送猓髡咄ㄟ^比較不同金屬觸點證明了觸點是如何影響p型特性的，結果表明，接觸對器件的極性有主要影響，而襯底影響空穴電流水平。具有Pd觸點的 WSe₂ FET較差的p型特性是由于Pd金屬和 WSe₂之間的化學相互作用造成的。

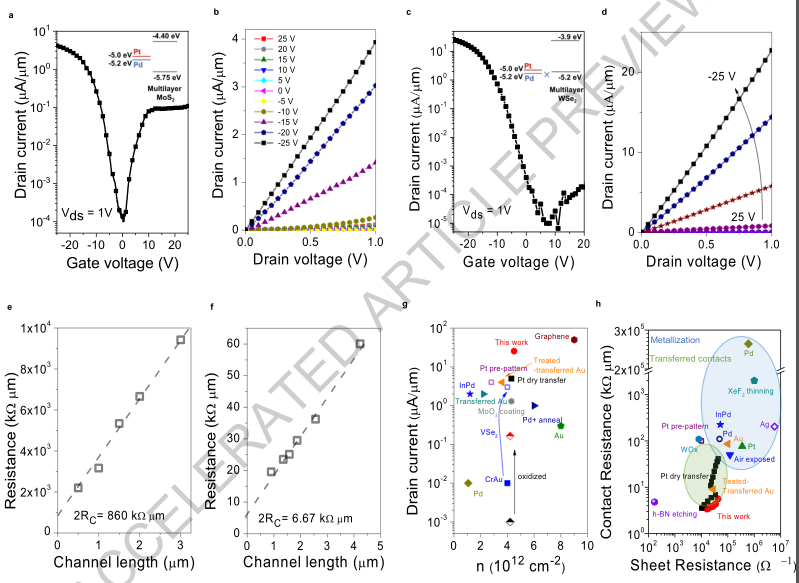

圖 具有Pd和Pt觸點的多層MoS₂和WSe₂器件

具有高功函數金屬觸點的CVD生長單層MoS₂和WSe₂

作者在通過化學氣相沉積 (CVD)生長的單層 TMD 上實現了高功函數vdW接觸。WSe₂上的Pt和MoS₂上的P的橫截面ADF原子分辨率圖像和具FET的典型轉移曲線表明該器件表現出純 p 型行為，具有約7.6 μA/μm 的高飽和空穴電流。發現單層器件的遷移率范圍為10-40 cm²V^-1s^-1。TLM結果表明，單層WSe₂ FET的接觸電阻約為229 kΩ·μm。與多層 WSe₂相比，更高的接觸電阻是由于空穴注入的更高價帶邊緣導致更高的肖特基勢壘高度。獲得了具有~0.008μA/μm空穴電流的p型行為，表明了可以在CVD生長的MoS₂和 WSe₂單層上使用高功函數金屬制造干凈的vdW接觸，以實現p型FET。

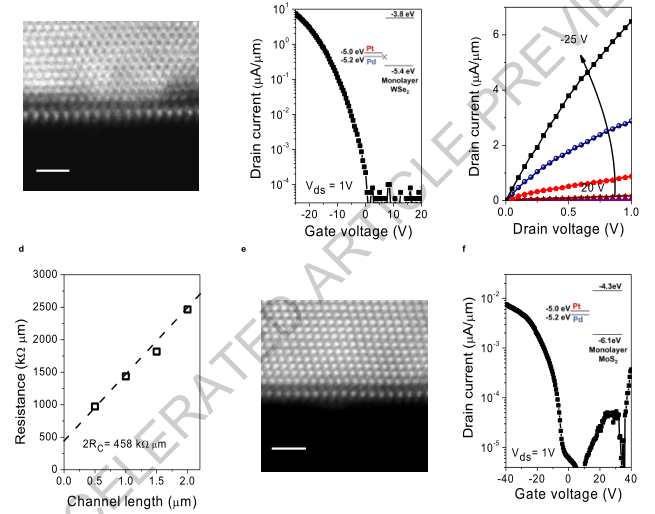

圖 具有高功函數金屬觸點的CVD生長單層MoS₂和WSe₂

n型和p型vdW觸點集成的2D TMD

作者利用用于電子注入的銦合金vdW接觸（n型）和基于Pt和Pd的高功函數vdW接觸用于空穴注入（p型），在同一個2D TMD 上實現金屬-半導體-金屬 (MSM) 二極管。In/Au-MoS₂-Pd 器件的FET輸出曲線在所有柵極電壓下都表現出二極管特性，整流比高達10⁶。在光照下會產生顯著的光電流，并獲得約0.5±0.03V的開路電壓。相應的功率轉換效率為~0.40±0.02%。由 In/Au-WSe₂-Pt 組成的類似器件在不同的柵極電壓下也表現出類似二極管的行為，整流比高達10⁷。在這些器件中測得的開路電壓更大（0.6±0.03 V），這導致更高的轉換效率，為0.82 ± 0.05%。光電二極管的響應度為17.6 mA W^-1和 33.1 mA W^-1，In-MoS2-Pd和In-WSe2-Pt器件的外部量子效率分別為 4.1% 和7.7%。MoS₂和WSe₂器件的光電二極管特性（功率輸出、功率轉換效率、響應度和外部量子效率）是報道中最高的。

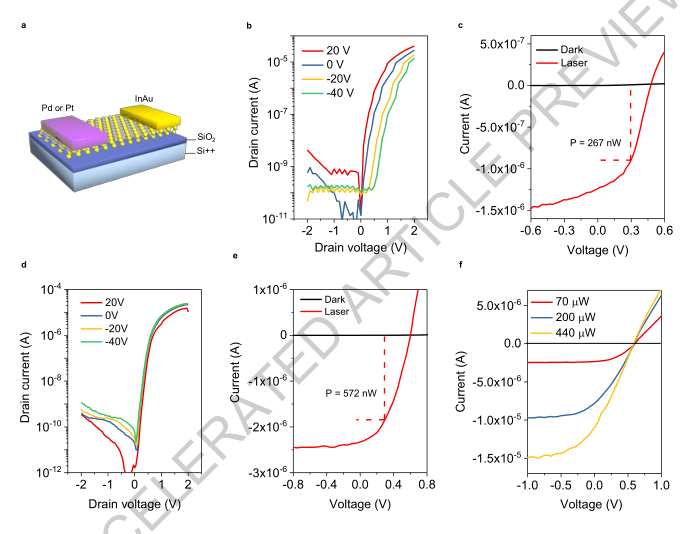

圖 用于MoS₂和WSe₂的具有不對稱電極的金屬-半導體-金屬光電二極管

展望

本工作證明了高功函數金屬如Pd, Pt和Au在少量和單層MoS₂和WSe₂上的潔凈vdW接觸。這些觸點導致了單層MoS₂上的p型特征和WSe₂上的純p型特征。結果還表明，費米能級是不固定的，可以用柵極電壓調制。用n型和p型觸點實現了P-N二極管。該發現將使基于二維材料的下一代電子技術在目前互補的p-n場效應晶體管范式下得以實現。
