2004，英國普利茅斯大學的湯普森等人在《Science》中首次提出“微塑料”的概念，指出微塑料的化學性質穩定，能在環境中存在千年之久。微塑料在水體、土壤、空氣甚至生物體內廣泛存在。對比“白色污染”塑料，微塑料具有尺寸更小，傳播路徑更遠等特點，國際上已經將微塑料界定為新型污染物，其在環境中的快速降解與即時檢測也成為當前最緊迫的問題之一。
微納米機器人 (Micro/nanorobots) 作為一種可以將環境中能量轉化為機械動能的新型微納米器件，通過其微納米尺度的自主運動特性與材料物理化學性質結合，在環境修復、生物醫學、傳感、微電子等領域都有廣泛的應用。微/納米機器人克服了微流體層流中被動擴散的限制，其自主運動特性增強了與污染物的相互作用，有望加速微塑料的凈化和檢測過程。但是目前微納米機器人面臨著：(1) 驅動燃料多為H2O2，具有環境污染性；(2) 由于重力作用，運動行為多在2D平面上展開，缺少3D運動功能。
成果簡介
近日，布爾諾工業大學Martin Pumera，通過多功能MXene氧化物微型機器人進行運動捕獲三維空間納米塑料。這種微型機器人將Ti3C2Tx MXene熱煅燒處理的方法組裝到具有光催化活性的多層TiO2中，隨后沉積Pt層和磁性γ-Fe2O3，構建了具有負向光引力運動的能力的γ-Fe2O3/Pt/TiO2微型機器，在光照條件和沒有燃料的條件具有6個運動自由度，通過pH可編程的表面電位實現了微塑料在微納米機器人表面的吸附，并且可以通過便攜式電化學阻抗譜 (EIS) 實現微塑料的定量檢測，成果發表在Nature Communication上。德國格萊夫斯瓦爾德大學醫學院免疫與輸血醫學研究所Raghavendra Palankar在Nature Nanotechnology上對該工作進行了評論并給予了高度評價。
微/納米機器人在水中的3D負趨光性運動
研究者通過在空氣中對手風琴狀Ti3C2Tx MXene 微米顆粒進行550℃退火，在基本不改變形貌的前提下將其轉變成TiO2微米顆粒。隨后的組成不對稱對于微納米機器人的驅動尤為關鍵，在沒有Pt層存在的情況下，MXene TiO2微納米機器人只能在H2O2中運動；Pt層的加入使得MXene γ-Fe2O3/Pt/ TiO2微納米機器人可以通過光解水在水中進行驅動。通過改變UV的入射方向可以調控微納米機器人2D/3D運動的切換，即UV垂直入射導致的負重力軸現象，從而賦予微納米機器人6個運動自由度。

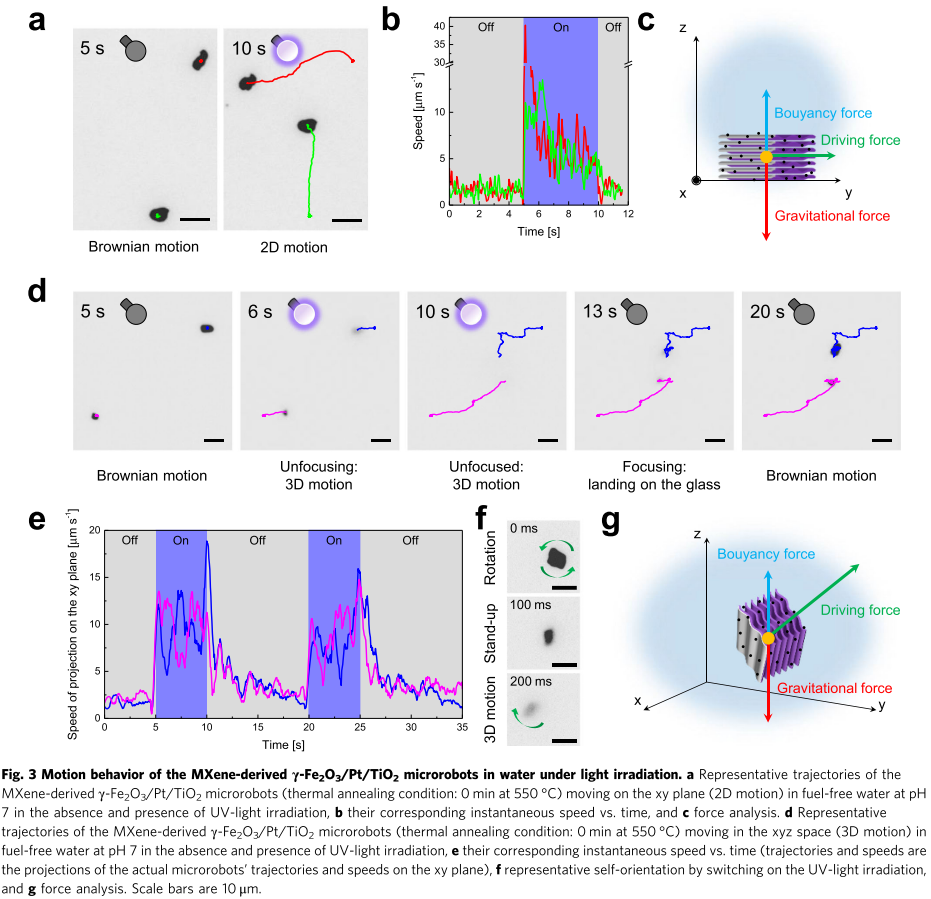

圖| MXene γ-Fe2O3/Pt/ TiO2微納米機器人的3D運動
進一步探究馬達的運動設計，Pt層的引入使得系統形成金屬/半導體肖特基結，在UV照射下，電子從TiO2價帶躍遷，轉移到Pt上而在TiO2價帶留下空穴，從而在Pt和TiO2發生水的光解產生H+濃度梯度，進而形成自建電場，通過自電泳驅動微納米機器人。同時，Pt層的連續性對馬達速度有很大的影響，連續Pt層相較分散Pt層 (退火得到) 可以形成較大的反應電流，進而賦予馬達更大的驅動力。

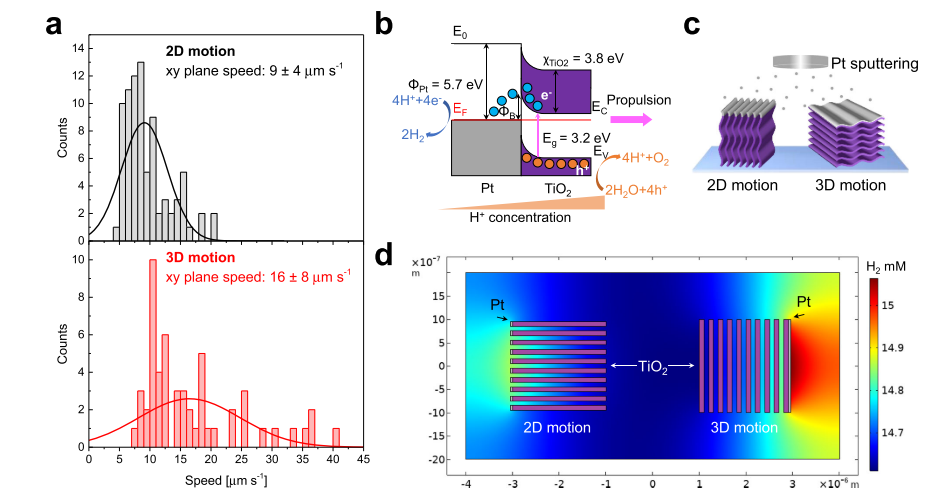

圖| MXene γ-Fe2O3/Pt/ TiO2微納米機器人運動機理分析與理論模擬
通過可編程表面電位進行微塑料快速富集
研究者采用50 nm的羧基聚苯乙烯顆粒作為微塑料演示物，并采用NTA技術對溶液中微塑料的平均粒徑、濃度進行檢測以搭建實驗平臺。

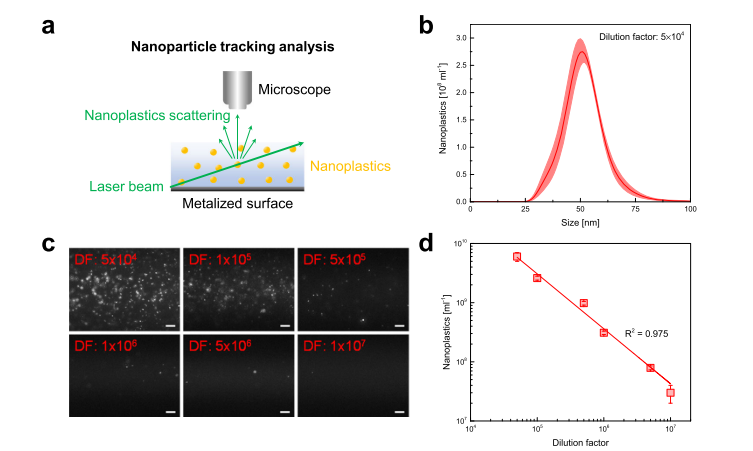

圖| NTA技術定量檢測微塑料
隨后，微塑料與微納米機器人之間的靜電引力被當作“機械手”配合微納米機器人的自主運動對水中的微塑料進行快速收集，相對于不可運動的MXene TiO2，MXene γ-Fe2O3/Pt/TiO2在1min內即可收集97%的微塑料，5 min內可實現微塑料的快速全面清掃，并且相對于傳統材料展現出極快的清掃效率。

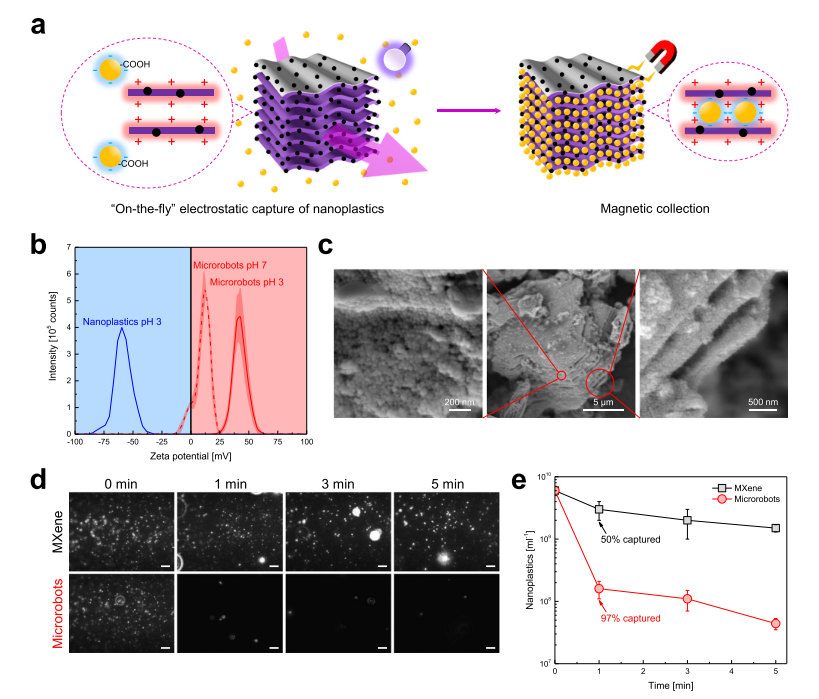

圖| MXene γ-Fe2O3/Pt/ TiO2微納米機器人的快速微塑料收集
微塑料快速定量測試
微塑料的快速檢測一直是該領域的一個問題，目前檢測設備體積較為龐大且價格較高 (如NTA等)，該工作中研究者將微納米機器人與商用的SPEs結合，在SPEs背面裝上磁鐵，便于使收集微塑料后的微納米機器人更快的沉底到電極上，使導電膜的電阻增加，從而影響EIS圖譜，實現微塑料的快速定量檢測。

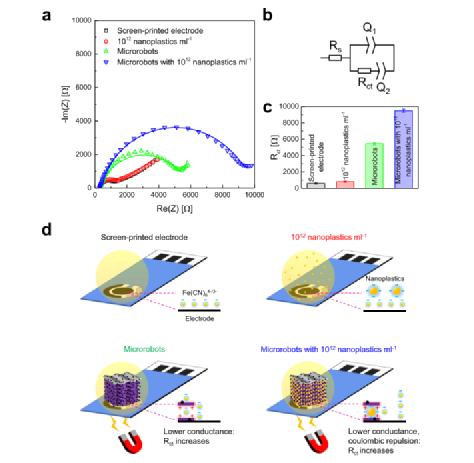

圖| MXene γ-Fe2O3/Pt/ TiO2微納米機器人的快速微塑料檢測
小結
參考文獻
[1] Palankar, R. Microrobots mop-up nanoplastics. Nat. Nanotechnol. 17, 821 (2022)
DOI: 10.1038/s41565-022-01199-w
https://doi.org/10.1038/s41565-022-01199-w
[2] Urso, M., Ussia, M., Novotny, F. et al. Trapping and detecting nanoplastics by MXene-derived oxide microrobots. Nat Commun 13, 3573 (2022)
DOI: 10.1038/s41467-022-31161-2
https://www.nature.com/articles/s41467-022-31161-2
[3] Urso M, Pumera M. Nano/Microplastics Capture and Degradation by Autonomous Nano/Microrobots: A Perspective. Advanced Functional Materials, 32, 2112120 (2022)
DOI: 10.1002/a
