1. Nature Commun.：氧化鈰上的高熵金屬間化合物作為高效催化劑助力使用CO2的丙烷氧化脫氫
基于二氧化碳（CO2）的丙烷氧化脫氫(CO2-ODP)是一項很有前途的高產(chǎn)丙烯和CO2利用技術(shù)。開發(fā)用于CO2-ODP的高效催化劑已經(jīng)引起了科研人員極大的興趣。近日，北海道大學(xué)Shinya Furukawa開發(fā)了一種基于高熵金屬間化合物(HEIs)的新型催化劑設(shè)計概念。HEIs是具有五種或更多元素的多金屬合金，并且具有源自母體二元金屬間化合物的特定晶體結(jié)構(gòu)。與具有隨機原子分布的高熵合金（HEAs）相反，高熵合金可以提供適合CO2-ODP的有序反應(yīng)環(huán)境。
本文要點：
1）為了最大限度地減少不必要的副反應(yīng)，選擇金屬間PtSn(一種高選擇性DDP催化劑)作為HEI的母體平臺。然而，與典型金屬的合金化會顯著降低Pt的CO2活化能力。因此，PtSn的Pt位點被Ni和Co部分取代，以結(jié)合更能活化CO2的金屬。這種方法的另一個優(yōu)點是進(jìn)一步稀釋Pt–Pt位點，以獲得更高的選擇性。另一方面，PtSn的Sn位置被In和Ga部分取代，增加了混合熵和由此產(chǎn)生的熱力學(xué)穩(wěn)定性。當(dāng)母體金屬間化合物的形成熵顯著為負(fù)（PtSn：?Hf = 74.0 kJ mol-1）時，特定位置的多重金屬化是可能的。
2）由于緩慢的擴散效應(yīng)，較高數(shù)量的組成金屬也增強了納米顆粒的動力學(xué)穩(wěn)定性，這防止了燒結(jié)或分離。CeO2被用作催化劑載體，用于輕松捕獲二氧化碳和燃燒焦炭。在這種情況下，研究人員證明了具有HEI結(jié)構(gòu)的PtCoNiInGaSn/CeO2催化劑（HEI/CeO2）可以作為一種高效的CO2-ODP型催化劑，表現(xiàn)出優(yōu)異的催化活性、C3H6選擇性、抗焦性、熱穩(wěn)定性和CO2利用穩(wěn)定性。
Xing, F., Ma, J., Shimizu, Ki. et al. High-entropy intermetallics on ceria as efficient catalysts for the oxidative dehydrogenation of propane using CO2. Nat Commun 13, 5065 (2022).
DOI：10.1038/s41467-022-32842-8
https://doi.org/10.1038/s41467-022-32842-8

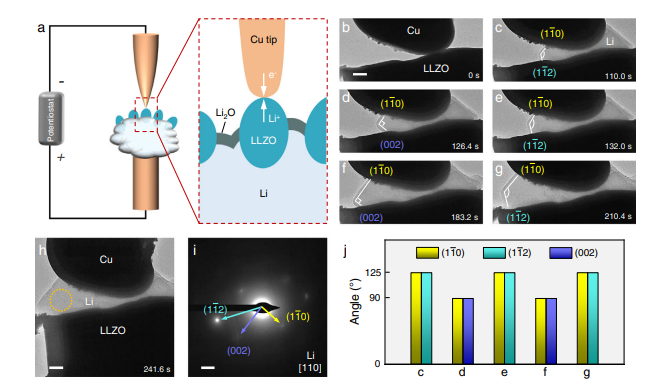

2. Nature Commun.：鋰噴發(fā)引起的Gpa水平界面應(yīng)力下固體電解質(zhì)失效的可視化
固體電解質(zhì)有望實現(xiàn)高性能的鋰(Li)金屬電池，但存在鋰絲滲透問題。這種速率相關(guān)失效的機制，特別是鋰沉積的電化學(xué)-機械攻擊的影響，目前仍然讓人難以捉摸。基于此，廈門大學(xué)王鳴生教授，楊勇和華中科技大學(xué)Hui Yang采用單晶LLZO作為研究模型，構(gòu)建了Li|LLZO|CC納米電池，通過透射電子顯微鏡對界面動力學(xué)進(jìn)行了橫截面觀察。
本文要點：
1）通過原位可視化各種界面行為，并與鋰沉積誘導(dǎo)的應(yīng)力聯(lián)系在一起，研究發(fā)現(xiàn)，這種應(yīng)力高度依賴于局部電流密度和機械約束。研究人員揭示了這種應(yīng)力在穩(wěn)定Li和LLZO界面中的雙重作用：通過蠕變實現(xiàn)均勻的Li沉積(正作用)和在單晶LLZO中引發(fā)裂紋和Li滲透(負(fù)作用)。后者提供了高達(dá)GPa甚至10 GPa水平的應(yīng)力的強有力證據(jù)，化學(xué)機械模擬也證實了這一點，無論表面缺陷大小如何，LLZO都可以通過解理來破裂。
2）通過弱化機械約束，我們證明了在電流密度高達(dá)A·cm?2水平時，Li的沉積是無損傷的。在這些對比實驗的基礎(chǔ)上，研究人員還提出了通過Li|SE界面的快速質(zhì)量/應(yīng)力釋放來提高SE的CCD的可能途徑。
Gao, H., Ai, X., Wang, H. et al. Visualizing the failure of solid electrolyte under GPa-level interface stress induced by lithium eruption. Nat Commun 13, 5050 (2022).
DOI：10.1038/s41467-022-32732-z
https://doi.org/10.1038/s41467-022-32732-z

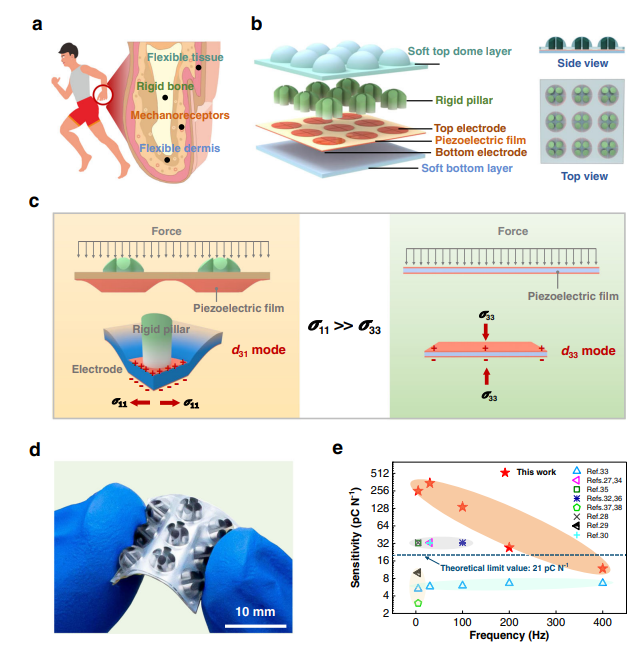

3. Nature Commun.：手指啟發(fā)的剛性-柔性混合觸覺傳感器在高頻下具有優(yōu)異的靈敏度
在各種柔性觸覺傳感器中，壓電觸覺傳感器具有動態(tài)力檢測響應(yīng)速度快的優(yōu)點。然而，它在高頻動態(tài)刺激下靈敏度較低。近日，受動物和人的手指結(jié)構(gòu)(由嵌入肌肉中的骨骼組成)的啟發(fā)，廈門大學(xué)Wei Zhou，Lifeng Qin，香港城市大學(xué)王鉆開教授展示了一種超靈敏壓電觸覺傳感器，該傳感器采用了剛性-柔性混合力傳輸層結(jié)合柔性底部基板。
本文要點：
1）一些研究表明，剛性結(jié)構(gòu)可以有效地提高柔性觸覺傳感器的性能，例如一種使用剛性力柱的軟壓阻觸覺傳感器，成功地實現(xiàn)了法向力和剪切力的檢測。然而，這種剛性-柔性混合設(shè)計還沒有用于壓電觸覺傳感器中，用于高靈敏度的動態(tài)刺激檢測。研究人員證明了這種混合結(jié)構(gòu)不僅顯著增強了高頻動態(tài)力的傳輸，而且在新的d31工作模式下，而不是傳統(tǒng)的d33模式下，為壓電傳感層帶來了放大的靈敏度。
2）這種軟硬混合觸覺傳感器(RSHTS)表現(xiàn)出346.5 pC N-1的超高靈敏度、5–600 Hz的寬帶寬和0.009–4 N的寬力范圍，約為d33模式下理論極限靈敏度的17倍。此外，研究人員還證明了基于RSHTS的機器人手可以實現(xiàn)多個力方向的實時檢測。因此，這種仿生觸覺傳感器在機器人高靈敏操作的廣泛動態(tài)觸覺傳感中具有很大的潛在應(yīng)用。
Zhang, J., Yao, H., Mo, J. et al. Finger-inspired rigid-soft hybrid tactile sensor with superior sensitivity at high frequency. Nat Commun 13, 5076 (2022).
DOI：10.1038/s41467-022-32827-7
https://doi.org/10.1038/s41467-022-32827-7
4. Nature Commun.：通過設(shè)計仿生多層界面蒸發(fā)器實現(xiàn)高效發(fā)電
水分蒸發(fā)是一種隨時隨地都會發(fā)生的自然相變現(xiàn)象。通過利用水和具有定制的結(jié)構(gòu)、化學(xué)和熱特性的材料之間的相互作用，人們已經(jīng)進(jìn)行了大量研究來從這種無處不在的過程中獲取能量。近日，香港城市大學(xué)王鉆開教授，東北林業(yè)大學(xué)Zhuangzhi Sun，Hai peng Yu，Zhaoxin Li開發(fā)了一種簡單高效的界面蒸發(fā)驅(qū)動納米發(fā)電機（IENG ）,實現(xiàn)了分層功能化，并引入了仿生陷光結(jié)構(gòu)用于光熱發(fā)電。
本文要點：

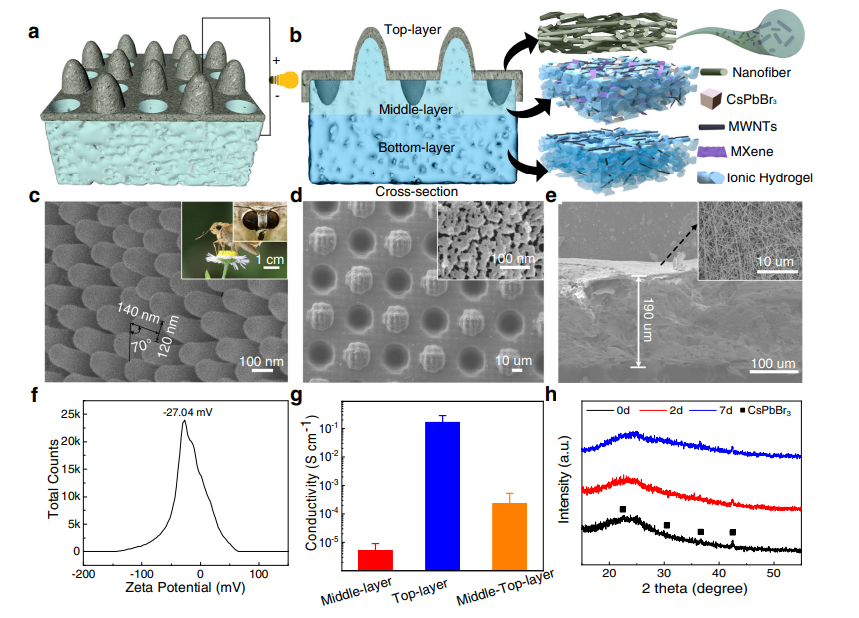

1）IENG底部由用于供水的多孔離子水凝膠制成，中間層具有多壁碳納米管(MWNT), MXene用于更高的導(dǎo)電性，頂部納米纖維層由用于熱和發(fā)電的MWNT組成。
2）這種設(shè)計利用了蛾眼表面的捕光結(jié)構(gòu)，對太陽光的反射幾乎為零，有助于實現(xiàn)96.7%的高光吸收效率，以及在1個太陽的光照強度下2.78 kg m-2 h-1的出色水分蒸發(fā)率。由于高蒸發(fā)率， IENG在改進(jìn)的條件下表現(xiàn)出11.8 μW cm-2的輸出功率密度，比目前報道的平均值高6.8倍以上。
所開發(fā)的設(shè)備展示了開發(fā)自然界面蒸發(fā)驅(qū)動的發(fā)電系統(tǒng)的新概念，并作為從外部環(huán)境的多個來源獲取能量的突破性嘗試。
Sun, Z., Han, C., Gao, S. et al. Achieving efficient power generation by designing bioinspired and multi-layered interfacial evaporator. Nat Commun 13, 5077 (2022).
DOI：10.1038/s41467-022-32820-0
https://doi.org/10.1038/s41467-022-32820-0

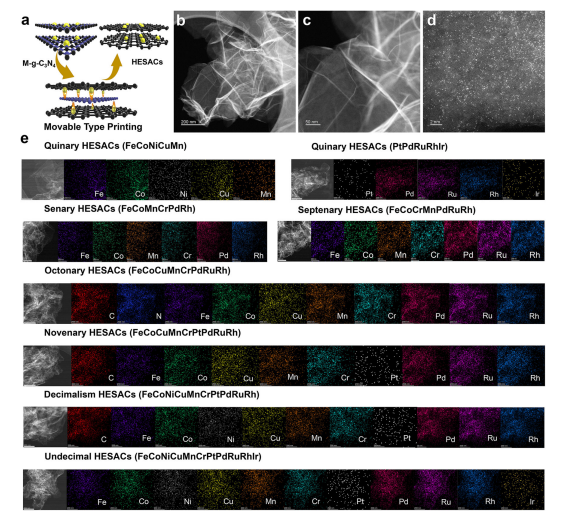

5. Nature Commun.：活字印刷法合成高熵單原子催化劑
將多個孤立的金屬原子可控地錨定到單個載體中展現(xiàn)了科學(xué)和技術(shù)機會，然而，目前很少有報道實現(xiàn)用多個單個金屬原子合成催化劑，其仍然極具挑戰(zhàn)。近日，海南大學(xué)田新龍教授開發(fā)了一種通用的活字印刷方法，通過將單個金屬原子從印刷模板轉(zhuǎn)移到多孔氮化物摻雜的碳載體上來合成具有多達(dá)11種不同金屬元素的多個金屬SACs（將單個催化劑中具有超過5種金屬元素的SACs定義為高熵單原子催化劑（HESACs)。
本文要點：
1）在加熱下，單個金屬原子從印刷模板點對點轉(zhuǎn)移到碳載體上，產(chǎn)生多種元素的均勻混合物。正如預(yù)期的那樣，制備的HESACs具有均勻分散的單一金屬原子的典型特征，盡管暴露于許多其他金屬，這些金屬通常會引起聚集。此外，通過調(diào)整印刷模板的數(shù)量和類型以及熱解溫度，研究人員還從五種金屬到十一種金屬生產(chǎn)HESACs。
2）值得注意的是，作為一個例子，所制備的五元HESACs (FeCoNiCuMn)催化劑對于ORR和組裝的鋅空氣電池都顯示出良好的活性和耐久性。而五元HESACs (FeCoNiCuMn)催化劑的強ORR性能應(yīng)歸因于豐富的活性中心和不同活性中心之間的協(xié)同效應(yīng)。
這一工作拓寬了單原子催化劑的家族，為研究具有多種組成的高效單原子催化劑開辟了一條途徑。
Rao, P., Deng, Y., Fan, W. et al. Movable type printing method to synthesize high-entropy single-atom catalysts. Nat Commun 13, 5071 (2022).
DOI：10.1038/s41467-022-32850-8
https://doi.org/10.1038/s41467-022-32850-8

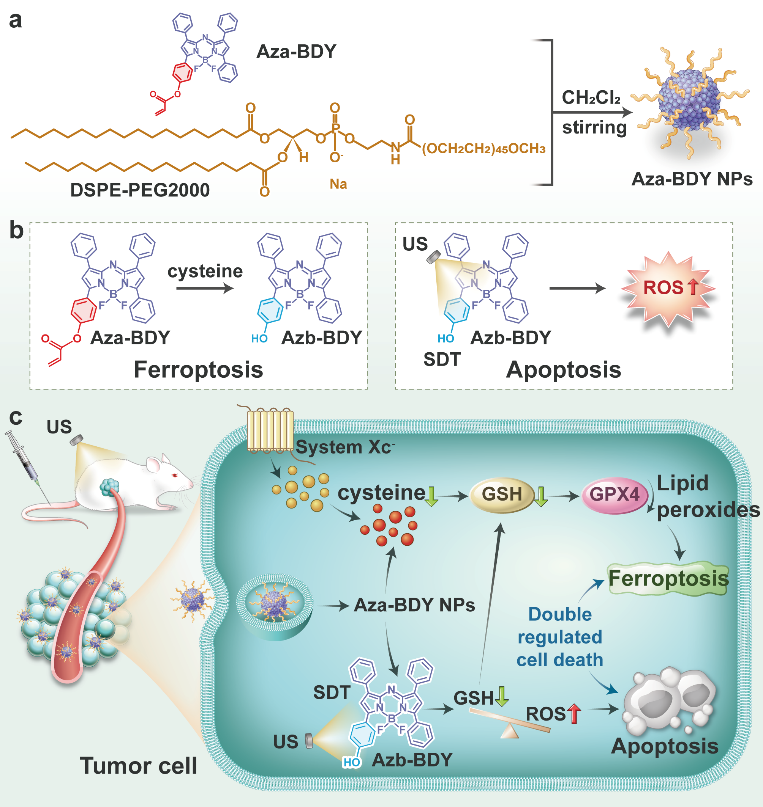

6. Angew：自組裝Aza-硼-亞甲基二吡咯用于鐵死亡增強的聲動力治療
凋亡抑制蛋白的存在會使癌細(xì)胞對凋亡產(chǎn)生抗性，進(jìn)而嚴(yán)重影響聲動力治療(SDT)的抗腫瘤效果。有鑒于此，上海大學(xué)向慧靜教授、陳雨教授和南洋理工大學(xué)趙彥利教授開發(fā)了一種基于Aza-硼-亞甲基二吡咯染料(Aza-BDY)的智能抗癌納米平臺，其能夠通過半胱氨酸(Cys)饑餓實現(xiàn)鐵死亡增強的 SDT。
本文要點：
1）經(jīng)腫瘤細(xì)胞內(nèi)吞后，Aza-BDY既可作為鐵死亡的誘導(dǎo)劑，又可作為治療腫瘤的聲敏劑。Aza-BDY對Cys的特異性響應(yīng)能夠有效破壞氧化還原穩(wěn)態(tài)，進(jìn)而啟動細(xì)胞鐵死亡。
2）與此同時，所釋放的聲敏劑能夠在超聲照射下進(jìn)行高效的SDT和增強鐵死亡。體內(nèi)外研究結(jié)果表明，消耗Cys和產(chǎn)生的單線態(tài)氧(1O2)具有協(xié)同作用，能夠顯著誘導(dǎo)腫瘤細(xì)胞死亡，抑制腫瘤增殖，抑制率高達(dá)97.5%。
Changwen You. et al. Self-Assembled Aza-Boron-Dipyrromethene for Ferroptosis-Boosted Sonodynamic Therapy. Angewandte Chemie International Edition. 2022
DOI: 10.1002/anie.202210174
https://onlinelibrary.wiley.com/doi/10.1002/anie.202210174

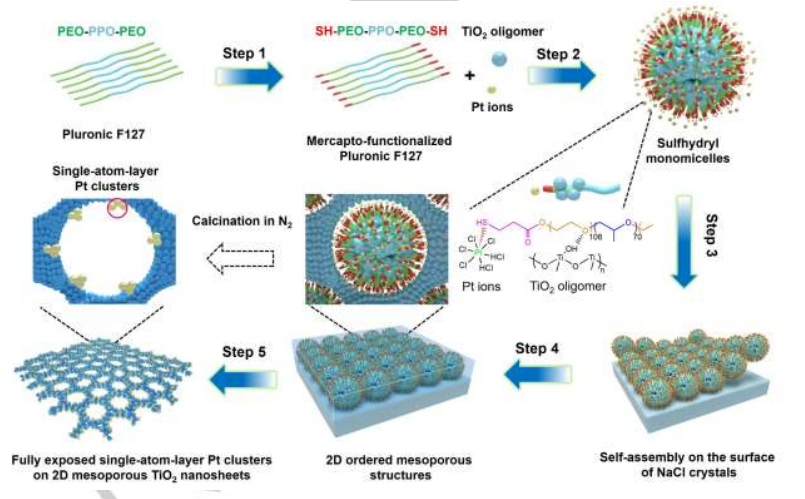

7. Angew：2D有序介孔二氧化鈦納米片上全暴露單原子層金屬簇的合成
具有高暴露度、高可及性和高穩(wěn)定性的貴金屬簇催化劑在基礎(chǔ)研究和工業(yè)應(yīng)用中都至關(guān)重要。貴金屬團簇作為連接原子和納米粒子的紐帶，具有獨特的性質(zhì)，包括原子級的精密結(jié)構(gòu)、高的比表面積和低的金屬-金屬配位數(shù)，近年來引起了人們極大的關(guān)注。近日，復(fù)旦大學(xué)李偉首次采用巰基單膠束界面組裝策略在2D介孔二氧化鈦（TiO2）納米片上合成了完全暴露的單原子層鉑（Pt）簇。
本文要點：
1）這種方法的關(guān)鍵特征是精細(xì)調(diào)節(jié)Pt前體在NaCl晶體表面有序介觀結(jié)構(gòu)內(nèi)的共組裝。同時，巰基與Pt離子之間的強相互作用使得在還原過程中通過S-配位和穩(wěn)定作用在2D mTiO2納米片的孔表面形成完全暴露的SAL Pt簇。
2）合成的SAL-Pt@mTiO2納米片表現(xiàn)出錨定在超薄2D納米片(~ 7 nm)中的均勻原子層Pt簇(~ 1.2 nm)，具有高表面積(139 m2·g-1)、大孔徑(~ 25 nm)和高分散性(~ 99%)。令人印象深刻的是，這種簡單的巰基單膠束界面組裝策略對制備完全暴露的SAL金屬簇具有一定的普適性，包括2D介孔納米片上的Pd和Au簇。
3）值得注意的是，研究人員證明了這種完全暴露的SAL-Pt@mTiO2納米片作為4硝基苯乙烯氫化中的高級催化劑具有高催化活性(TOF高達(dá)2424 h-1)、對4-氨基苯乙烯的100%選擇性、良好的穩(wěn)定性以及在相對溫和的條件下(25°C，10bar)對硫脲中毒的抵抗性。
Linlin Duan, et al, Synthesis of Fully Exposed Single-Atom-Layer Metal Clusters on 2D Ordered Mesoporous TiO2 Nanosheets, Angew. Chem. Int. Ed. 2022
DOI: 10.1002/anie.202211307
https://doi.org/10.1002/anie.202211307

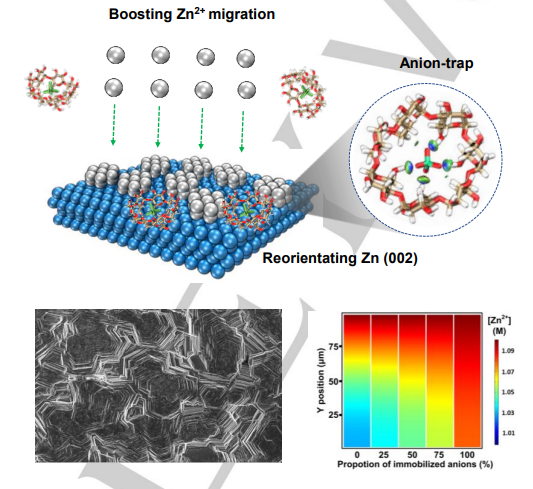

8. Angew：實現(xiàn)鋅離子電池顯著晶體再取向和高效陽離子遷移的陰離子陷阱工程
鋅電池被認(rèn)為是未來電源的潛在候選，然而其鋅負(fù)極上存在大量的鋅枝晶/副產(chǎn)物以及面臨緩慢的Zn2+轉(zhuǎn)移/擴散和低能量密度等問題。近日，暨南大學(xué)麥文杰教授，香港城市大學(xué)支春義教授首次提出了一種“陰離子陷阱”策略，通過使用β-CD作為ClO4-的主體試劑來改善鋅離子電池的性能。
本文要點：
1）理論計算、光譜表征和ITC測量明確證明了β-CD疏水內(nèi)腔與ClO4-陰離子之間的主客體相互作用以及β-CD@ClO4-復(fù)合物的形成。
2）由于固定化ClO4-的均勻分散，Zn2+遷移數(shù)從0.457顯著提高到0.878，顯著減輕了電極表面附近的陽離子損耗，抑制了隨機枝晶生長。更引人注目的是，β-CD@ClO4-復(fù)合物通過控制不同晶面上的生長速率，抑制Zn枝晶的出現(xiàn)以及包括HER和腐蝕行為在內(nèi)的副反應(yīng)，使得平面Zn (002)優(yōu)先暴露。
3）β-CD@ClO4-復(fù)合物的獨特結(jié)構(gòu)進(jìn)一步導(dǎo)致Zn||Zn對稱電池(在1 mA cm-2/1 mAh cm-2和5 mA cm-2/5 mAh cm-2下分別超過1000 h和350 h，超過10倍增強)和Zn-MnO2全電池(比容量最大增強57%，1000次循環(huán)的長循環(huán)時間和63.9%的保留率)的性能顯著提高。
這項工作強調(diào)了控制含水電解質(zhì)中陰離子行為以實現(xiàn)無枝晶鋅沉積的重要性，并為電解質(zhì)設(shè)計提供了新的見解，以實現(xiàn)水系電池的高性能。
Meijia Qiu, et al, Anion-trap Engineering toward Remarkable Crystallographic Reorientation and Efficient Cation Migration of Zn Ion Batteries, Angew. Chem. Int. Ed. 2022
DOI: 10.1002/anie.202210979
https://doi.org/10.1002/anie.202210979

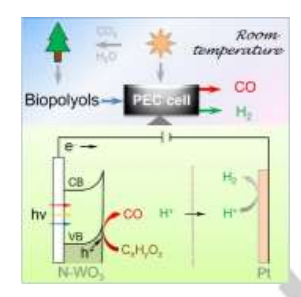

9. Angew：內(nèi)置電場下氮摻雜WO3上多元醇基生物質(zhì)光電催化重整生成CO和H2
從可再生和豐富的生物質(zhì)中產(chǎn)生CO和H2代表了一種可持續(xù)的方式，但是在溫和的條件下仍然具有挑戰(zhàn)性。近日，大連理工大學(xué)Min Wang報道了在室溫下使用分離式光電化學(xué)(PEC)電池將生物質(zhì)光電催化重整為CO和H2。
本文要點：
1）在這種分開的PEC電池中，光生空穴在光陽極表面遷移，用于將生物質(zhì)氧化成CO和H+，光生電子從光陽極流入陰極，用于將H+還原成H2。通過膜隔離，在陰極室中獲得高純度的H2，在陽極室中獲得CO。
2）研究發(fā)現(xiàn)在不需要有機溶劑的情況下，六方WO3可有效將水中生物質(zhì)通過PEC氧化為CO，為了提高PEC效率，通過氮摻雜來調(diào)節(jié)WO3光陽極的結(jié)構(gòu)極性，建立內(nèi)部電場，有效地改善了光生載流子的分離和轉(zhuǎn)移。
3）與原始WO3(55 mmol m-2 h-1的CO析出率)相比，N-WO3在偏壓為0 V時實現(xiàn)了88 mmol m-2 h-1的CO析出率和70 %的選擇性。在AM 1.5G照明，1.2 V下，具有N-WO3光陽極和Pt箔陰極的分離式PEC電池穩(wěn)定地產(chǎn)生析出速率為237 mmol m-2 h-1、純度> 99.99%的H2，并產(chǎn)生析出速率為45 mmol m-2 h-1、H2/CO比為約5 : 1的CO。
Fanhao Kong, et al, Photoelectrocatalytic Reforming of Polyol-based Biomass into CO and H2 over Nitrogen-doped WO3 with Built-in Electric Fields, Angew. Chem. Int. Ed. 2022
DOI: 10.1002/anie.202210745
https://doi.org/10.1002/anie.202210745

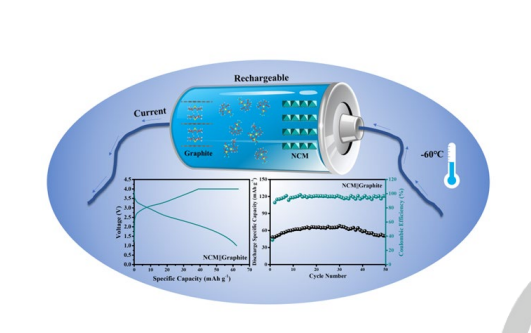

10. Angew：一種在-60℃下工作的可充電LiNi0.65Co0.15Mn0.2O2| |石墨電池
由于石墨負(fù)極仍存在的一些問題，鋰離子電池（LIBs）的可充電性在低溫下仍具有挑戰(zhàn)性。近日，北京航空航天大學(xué)朱禹潔教授，華中科技大學(xué)Xiao Ji通過合理設(shè)計電解液，利用鋰-溶劑共嵌入石墨，實現(xiàn)了在-60 ℃低溫下的可充電NCM-石墨電池
本文要點：
1）結(jié)果表明，在沒有完全剝離鋰離子的溶劑化殼層的情況下，鋰-溶劑共插層過程與配方電解液中石墨上形成的極薄SEI層結(jié)合，導(dǎo)致具有低電荷轉(zhuǎn)移活化能(~0.23 eV atom-1)的小界面電阻。
2）由于石墨的層間距擴大以及Li-離子和石墨在Li-溶劑共嵌入時相互作用減弱，溶解的Li-離子在石墨內(nèi)的擴散面臨非常低的能壘(~0.09 eV atom-1)，這導(dǎo)致幾乎與溫度無關(guān)的化學(xué)擴散系數(shù)。
3）上述優(yōu)點使石墨||Li半電池能在-60 ℃下穩(wěn)定充放電，并保持73.7%的室溫容量。因此，相對于其室溫容量，NCM | |石墨全電池表現(xiàn)出58.3%的容量保持率，在低至-60 ℃的溫度下具有穩(wěn)定的充放電性能。
這項工作提出了一種在極低溫度下實現(xiàn)可充電石墨基LIBs的有效方法。
Yusi Yang, et al, Rechargeable LiNi0.65Co0.15Mn0.2O2||Graphite Batteries Operating at -60 ?C, Angew. Chem. Int. Ed. 2022
DOI: 10.1002/anie.202209619
https://doi.org/10.1002/anie.202209619
11. AEM：強度-韌性組合的晶粒滑移衍生網(wǎng)絡(luò)拓?fù)溆糜谌嵝遭}鈦礦薄膜
大多數(shù)材料的韌性和強度通常是相互排斥的。雖然自然界中的木材、骨骼和珍珠層等生物材料通過形成分層多尺度（納米到宏觀）結(jié)構(gòu)而表現(xiàn)出優(yōu)異的韌性，但從材料合成中同時獲得優(yōu)異的強度和韌性是一個巨大的挑戰(zhàn)。蘇州大學(xué)Yanhui Lou，Xiaodong Su以及Guifu Zou等人通過將透明質(zhì)酸鈉引入有機金屬鹵化物鈣鈦礦薄膜中，觀察到一種網(wǎng)絡(luò)拓?fù)浣Y(jié)構(gòu)，從而大大提高了其強度和韌性。
本文要點：

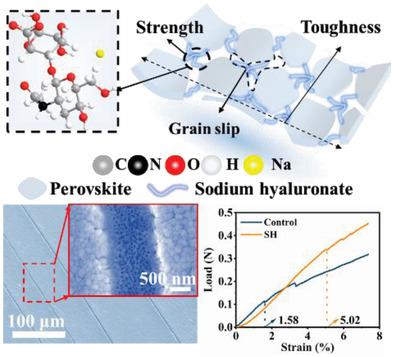

1）拉伸應(yīng)力下的晶粒滑移和晶粒細(xì)分旨在耗散系統(tǒng)能量并賦予鈣鈦礦薄膜顯著的韌性。同時，由透明質(zhì)酸鈉通過強相互作用連接的細(xì)分晶粒導(dǎo)致鈣鈦礦薄膜的高強度。
2）結(jié)果，鈣鈦礦薄膜表現(xiàn)出穩(wěn)健的增強，斷裂伸長率從1.58%提高到5.02%，斷裂強度從23.13提高到55.25 MPa。值得注意的是，在2 mm曲率半徑下彎曲6000次后，倒置柔性鈣鈦礦太陽能電池的效率達(dá)到20.01%，并保持初始效率的 90%。
3）這項工作設(shè)計了一種拓?fù)浣Y(jié)構(gòu)，以克服用于可穿戴電子產(chǎn)品的鈣鈦礦薄膜的韌性和強度之間的沖突。
Lu, Z., Lou, Y., Xiao, L., Xu, X., Wang, C., Li, L., Su, X., Zou, G., Grain-Slip Derived Network Topology to Remarkable Strength–Toughness Combination of Perovskite Film for Flexible Solar Cells. Adv. Energy Mater. 2022, 2202298.
DOI：10.1002/aenm.202202298
https://onlinelibrary.wiley.com/doi/abs/10.1002/aenm.202202298

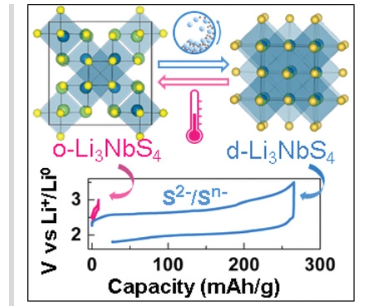

12. AEM：陽離子無序或取代引發(fā)Li3NbS4中的陰離子氧化還原活性
鋰離子電池廣泛應(yīng)用于各種場合，需要不斷改進(jìn)電極材料以獲得更高的能量密度。為了實現(xiàn)這一目標(biāo)，近十年來，人們一直在研究富鋰層狀氧化物，這些氧化物由于累積的陽離子和陰離子氧化還原活性而表現(xiàn)出高容量。然而，關(guān)于這些鋰驅(qū)動的陰離子氧化還原反應(yīng)，在活化過程和循環(huán)的長期后果方面，仍有幾個問題沒有得到解決。近日，法蘭西學(xué)院Jean-Marie Tarascon用陶瓷的方法合成了一種新的Li3NbS4多晶型，它與Li3NbO4同構(gòu)。
本文要點：
1）令人驚訝的是，這種化合物在氧化過程中沒有表現(xiàn)出任何電化學(xué)活性，這與通過機械合成獲得的無序多晶型相反。這種性能差異的原因最初與兩個參數(shù)有關(guān)，即顆粒大小和/或陽離子無序程度。
2）研究人員通過電化學(xué)還原在有序晶型中誘導(dǎo)陽離子無序(即，在不改變顆粒大小的情況下)，在陽離子無序和化合物氧化可能性之間建立直接聯(lián)系。對電荷補償機理的XPS研究表明，Li3NbS4晶型的氧化是通過陰離子硫氧化還原機理進(jìn)行的。此外，研究人員利用密度泛函理論（DFT）合理解釋了這兩種晶型之間的電化學(xué)活性差異。事實上，這種無序誘導(dǎo)了費米能級上的電子能級的雜化，從而增強了結(jié)構(gòu)中的電子離域，從而觸發(fā)了電化學(xué)活性。
3）最后，研究人員還證明了通過實現(xiàn)Li3NbS4/FeS固溶體來激活Li3NbS4的陰離子氧化還原的可能性。盡管人們對無序巖鹽化合物中的陰離子氧化還原過程進(jìn)行了廣泛的研究，但這項研究首次能夠在d°化合物中發(fā)現(xiàn)陽離子無序的影響，該化合物的活性完全由一個純粹的陰離子電化學(xué)過程觸發(fā)。
通過無序激活陰離子氧化還原的可行性為固態(tài)化學(xué)家提供了一個新的廣闊的設(shè)計空間，用于制備新的高容量富鋰硫化物化合物，這些化合物也是基于硫化物的電解液制造固態(tài)電池的夢寐以求的產(chǎn)品。
Thomas Marchandier, et al, Triggering Anionic Redox Activity in Li3NbS4 Through Cationic Disordering or Substitution, Adv. Energy Mater. 2022
DOI: 10.1002/aenm.202201417
https://doi.org/10.1002/aenm.202201417
