3D打印技術按需定制3D物體的能力已經徹底改變了原型制作和小規模制造流程。小到可以用來替換塑料電池蓋的低成本長絲擠出機，大到用于金屬航天器零件的激光燒結機，3D打印技術在低端和高端市場的影響范圍不斷擴大。能實現這一進展的關鍵是擴展了可3D打印的材料庫。
3D打印納米晶
納米晶體，即各種無機材料的納米尺寸晶體，因其先進的機械、電子、光學和熱性能而被廣泛研究為功能材料的構建塊。根據表面化學和外部條件，它們的表面可以相互排斥或吸引。
因此，它們可以懸浮在液體中，形成所謂的膠體分散體，或者聚集在一起，從分散體中沉淀出致密的固體。這種吸引-排斥特性允許將無機材料的有用功能與溶液加工的便利性結合起來。
經過大約三十年的研究和開發，現在有了制備由不同半導體、金屬和許多其他技術上重要的材料制成的納米晶體的方法。開發納米晶體與3D打印技術的集成，將推動二者在應用領域的發展。
關鍵問題
納米晶體具有許多功能特性，但將其用于3D打印材料庫仍存在以下問題：
1、將納米晶體排列成任意復雜的3D結構遙不可及
對于平面結構，功能性無機納米材料的噴墨打印和直接光學光刻已用于制造工作流程，光學光刻可以放置具有亞微米分辨率的組件。然而，迄今為止，還無法將納米晶體排列成任意復雜的3D結構。
2、膠體納米晶體的3D打印導致打印對象變形、性質退化
雖然膠體納米晶體的3D打印已被證明，但這需要將納米晶體與可光固化的有機材料混合。暴露于光誘導有機成分之間形成化學鍵以形成3D固體，而納米晶體則簡單地嵌入聚合物主體中。但打印的對象繼承了不太理想的屬性，例如低導電性以及較差的熱穩定性和機械穩定性。制造全無機3D結構最直接的方法是燒掉有機成分，但這種高溫方法在化學范圍內受到限制，并會引起大量體積收縮，從而使打印的3D對象變形、結構收縮和產生缺陷。
納米晶，遇見光
有鑒于此，清華大學孫洪波教授、林琳涵副教授等人提出了一種利用光激發產生的電子-空穴對來改變QDs表面化學來誘導粒子間化學鍵合的策略，開發了一種獨立于聚合的激光直寫技術，稱為光激發誘導化學鍵合（PEB）。在沒有任何添加劑的情況下，半導體量子點內部激發的空穴被轉移到納米晶體表面并提高其化學反應性，從而導致粒子間化學鍵合。本工作實現了以超出衍射極限的分辨率打印了任意3D量子點架構。該戰略將使自由形式的量子點光電器件的制造成為可能，例如發光器件或光電探測器。
技術方案：
1、證實了光激發誘導化學鍵合策略的可行性
作者選擇以3-巰基丙酸(MPA)封端的水相膠體CdSe/ZnS核/殼QD作為示例，驗證了所提出光激發誘導化學鍵合策略的可行性。并將該概念還可以擴展到其他半導體納米材料，例如MPAccaped CdSe和CdS QD。
2、解析了PEB機制
作者對滴鑄量子點和印刷物質進行分析，表明COO-基團通過雙齒橋接與納米顆粒表面結合，證實了COO-Zn鍵的形成，排除了配體交聯或分解的可能性。
3、在溶液中創建懸浮QD組件
作者展示了將QD打印成各種具有均勻的高度和熒光強度分布納米柱圖案，該方法可控、分辨率高，表明了該技術潛在的3D打印能力。
4、展示了3D打印能力
作者通過編程實現了各種復雜結構的3D打印，并展現出出色的重現性，為3D有關光子晶體器件的制造提供了可能。此外，作者還實現了異質結構的打印，為制造全色3D納米顯示器提供了重要指導。

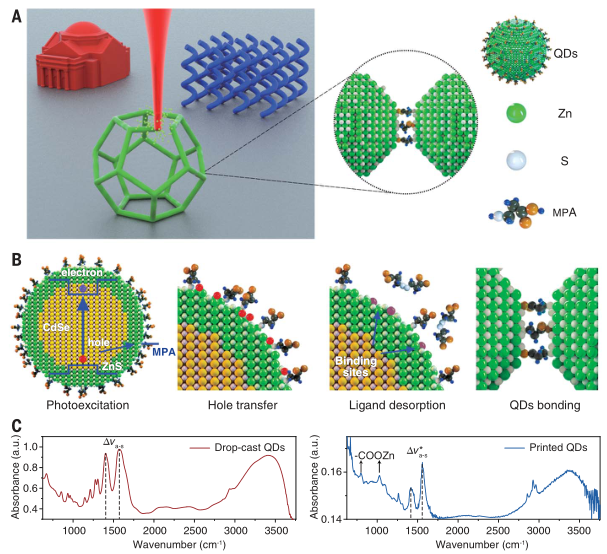

圖 PEB的工作原理
技術優勢：
1、無需聚合物和有機添加劑，在無機成分之間形成強化學鍵，保持結構完整性
作者證明硒化鎘/硫化鋅核殼量子點或銀納米晶體對紅外激光的吸收導致表面活性劑分子從納米晶體表面分解和分離。這種光誘導過程觸發了一系列化學轉化，導致納米晶體聚集成具有高總無機含量的致密固體。
2、在納米晶體溶液中創建了完全致密的3D物體
通過控制聚焦激光束的路徑，作者在納米晶體溶液中創建一個完全致密的 3D 物體。演示了亞100nm特征的成功打印。
3、使用雙光子吸收技術實現了超高分辨率
作者實現了超高分辨率的3D打印，比所使用的激光波長小得多。通常，這樣的高分辨率是不可能的，因?yàn)榧词故亲罹o密聚焦的激光束，衍射也會擴散到一個尺寸與光波長相當?shù)膮^(qū)域。作者使用雙光子吸收過程技術突破了這個限制，其中只有在光強度最高時才有可能吸收。這將有效體積縮小到小于光波長的區域。
4、開發了具有多功能性的3D打印方法
作者展示了在不同點由不同材料成分制成的連續結構的3D打印，顯示了該方法的多功能性。這是通過用兩種不同的納米晶體溶液順序印刷來實現的。
技術細節
PEB概念驗證
MPA分子通過Zn-S鍵與ZnS殼連接，羧基暴露于環境水中。在激光激發下，CdSe核心內部產生的激子具有三個衰變通道：輻射復合、非輻射復合和電子-空穴對解離形成分離的電子和空穴，后者在PEB中起重要作用。暴露的鋅原子是活性鍵合位點，與QD的COO-基團連接，用于顆粒間鍵合。一旦產生的熱載流子具有足夠高的能量轉移到納米晶體表面并驅動配體解吸，PEB也適用于金屬納米粒子。
解析PEB過程
作者對滴鑄量子點和印刷物質進行了FTIR光譜分析，表明了MPA配體中去質子化羧酸COO-基團的對稱和不對稱拉伸模式，對稱和非對稱拉伸模式之間的頻率間隔降低，表明COO-基團通過雙齒橋接與納米顆粒表面結合。此外，打印樣品中Zn-O鍵的弱振動和C-O基團的伸縮振動，進一步證實了COO-Zn鍵的形成。FTIR結果排除了配體交聯或分解的可能性。進一步的對照實驗選擇780 nm飛秒激光進行雙光子激發，觀察到所有藍色、綠色和紅色QD都被打印出來，排除了光學力和光熱效應在啟動打印過程中的貢獻。
在溶液中創建懸浮的QD組件
將QD分散體密封在厚度約為50毫米的自制室中，通過控制飛秒激光光斑位置，展示了將QD打印成各種納米柱圖案，顯示出均勻的高度和熒光強度分布。高度調整允許在不改變打印分辨率的情況下調整熒光強度。作者還打印了具有數千個不同高度的納米像素的圖案，可以靈活調整相鄰納米柱之間的間隙以控制集成密度。以清華大學的校徽為模型，演示了打印藍色、綠色和紅色量子點來表示三種原色，并證實了該納米打印方法的高分辨率。

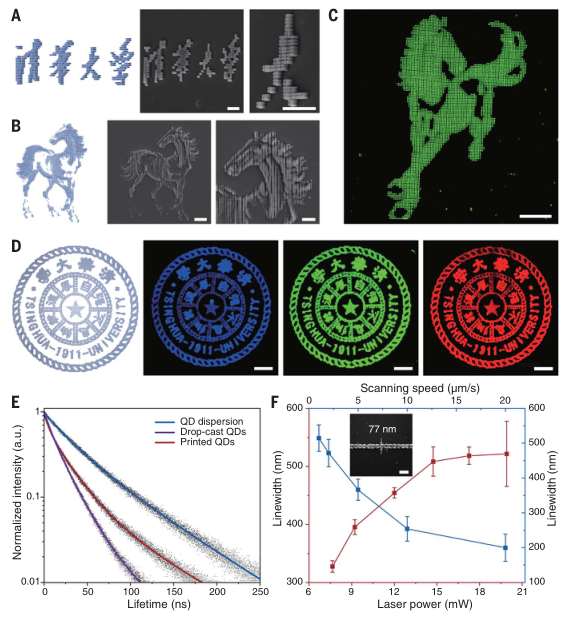

圖 納米像素打印和QD表征
3D納米打印能力
作者對激光束進行了編程以在3D空間中進行掃描，并構建了從線性和彎曲到體積3D結構的各種復雜結構。這提供了制造3D有源光子晶體器件而無需后處理處理（例如熱解或煅燒）的可能性。

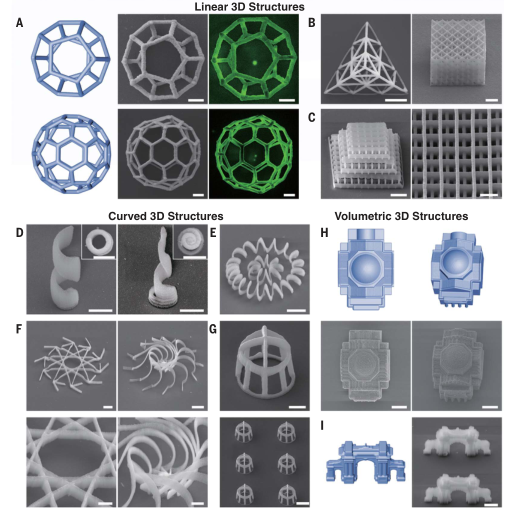

圖 線性、彎曲和體積3D納米結構
異質結構打印
最后，作者展示了將不同QD異質打印到3D納米結構中。量子點的混合實現了發射顏色的調整。設計和熒光圖像之間的出色重疊揭示了高打印精度。異質3D納米打印對于在自由空間中制造諸如全色3D納米顯示器等多功能光電器件非常重要。

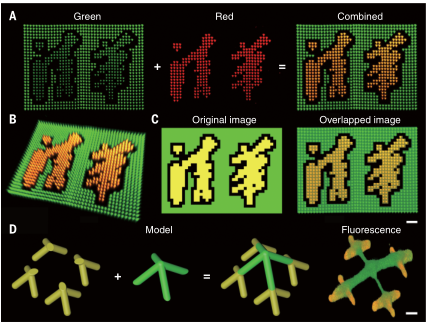

圖 多色顯示和異質打印
展望
總之，利用光激發誘導的表面化學修飾和化學鍵的形成，作者開發了一種激光納米打印技術，可以將分散的量子點直接組裝成高精度和高分辨率的3D結構。在沒有任何添加劑或后處理處理的情況下，PEB技術能夠在打印過程中保持QD的光子和光電特性。盡管這一概念在半導體量子點中得到了證明，但一旦可以產生高能載流子來改變納米粒子的表面化學性質，它就有可能擴展到非半導體納米材料。本工作通過將由納米晶體制成的功能性無機組件添加到3D可打印材料庫中，推動了3D打印技術的發展。
作者簡介：
孫洪波，清華大學精密儀器系長聘教授、博士生導師、清華大學精密儀器系學術委員會主席。國家杰出青年科學基金獲得者（2005）、教育部長江學者特聘教授（2005）。
孫洪波教授是超精細激光加工領域世界知名的科學家之一，長期專注超快激光超精細特種制造領域的研究，包括超快激光與物質相互作用機理，制備微光學、微電子、微機械、微流控、微光電、傳感、生物和仿生結構與器件；開拓超快光譜研究方法，探索前沿光電和電光轉換動力學，系列工作為我國緊迫需求提供關鍵技術與解決方案。
圍繞上述研究?jī)?nèi)容發表SCI論文600+篇，被SCI論文引用25000余次，H因子80；研究結果被Nature、Science和Laser Focus World 等雜志專題介紹100余篇次，150余次做國際會議Plenary、Keynote和Invited報告；特種光電器件的超快激光微納制備基礎研究榮獲國家自然科學獎二等獎（2020，排名1）。受聘長江學者特聘教授（2005）、獲杰青（2005）和萬人計劃（2016）資助，獲全國優秀博士論文指導教師稱號（2013）；2018年入選電氣電子工程師（IEEE）學會Fellow、國際光學工程學會（SPIE）Fellow、美國光學學會（OSA）Fellow、中國光學學會（COS）Fellow。現任Light Science &Applications（Nature出版集團，IF：17）雜志執行主編（EEIC）、Adv Opt Mater等十余個國內外雜志編委或顧問編委，任中國光學學會微納光學專業委員會主任。
參考文獻：

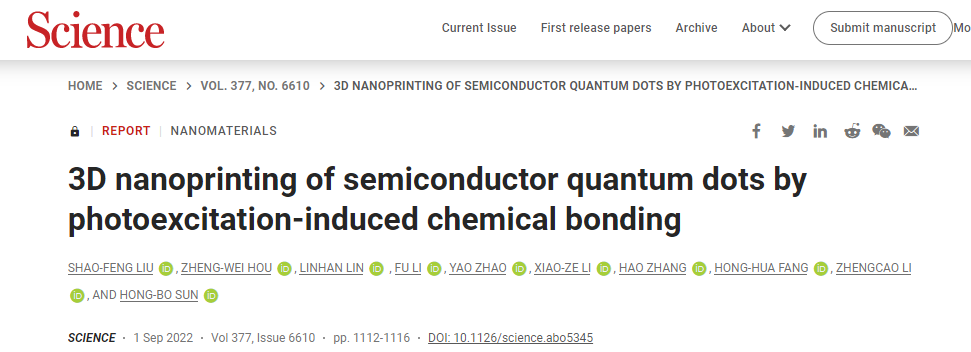

【1】SHAO-FENG LIU, et al. 3D nanoprinting of semiconductor quantum dots by photoexcitation-induced chemical bonding. Science, 2022,377(6610):1112-1116.
DOI: 10.1126/science.abo5345.
https://www.science.org/doi/10.1126/science.abo5345

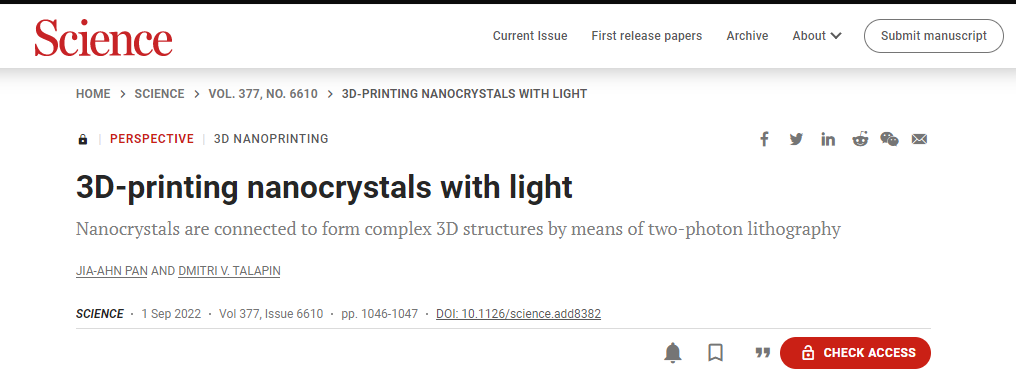

【2】JIA-AHN PAN, et al. 3D-printing nanocrystals with light. Science, 2022,377(6610):1046-1047.
DOI: 10.1126/science.add8382.
https://www.science.org/doi/10.1126/science.add8382
