第一作者：張銳，王春陽
第一單位：加州大學爾灣分校
通訊作者：忻獲麟
通訊單位：加州大學爾灣分校
招聘信息：忻獲麟課題組（DeepEMLab.com）歡迎致力于研究和拓展電子顯微學、聚合物、電池和規模生產方向的學生、博士后、學者加入和訪問。有興趣的同學請email簡歷至 huolinx@uci.edu。（導師簡介請見文末）
隨著電動汽車市場的興起, 高鎳層狀正極材料得到了廣泛的研究。高鎳-無鈷材料作為下一代高能量密度鋰離子電池正極已經成為共識，這是因?yàn)椋?/span>
1）一方面，高鎳體系能夠提供較高的能量密度；
2）另一方面，由于鈷價格的持續飆升以及高壓下的不穩定性，去除或降低鈷組分成為了研究的熱點。
高鎳-無鈷正極
事實上，已經有許多研究工作證實了高鎳-無鈷體系的可能性，最簡單的辦法就是將Co替換為其他較為廉價的金屬，例如NMA(LiNiMnAlO2)等，通過改善合成工藝，能夠?qū)崿F(xiàn)與傳統NMC相媲美的能量密度。
然而，真正使得高鎳-無鈷體系難以大規模商業化的原因在于：高鎳體系普遍存在化學-力學穩定性差的問題：
1）從化學角度講，在充電（脫鋰）狀態下，過渡金屬尤其是Ni變得很不穩定，容易失氧轉變?yōu)閹r鹽相NiO，這不僅導致電極的失效，最嚴重的在于，失氧會嚴重惡化電池整體的熱穩定性，由電池著火引起的災難屢見不鮮。
2）從力學角度講，高鎳材料在充放電過程中存在著顯著的軸向應變，體積變化更是能夠達到5%以上，如此顯著的膨脹收縮對于氧化物這種脆性材料而言是難以想象的，電極顆粒會在循環初期就產生開裂從而加速電極的衰減。
值得一提的是，力學不穩定性與化學不穩定性是相互交織的，例如，高鎳材料普遍存在的O3-O1相變本身就會加速失氧。因此，想要徹底解決高鎳無鈷體系的問題，需要從根本上抑制軸向以及體相的應變，同時還要盡可能抑制有害相變的產生以及晶格的失氧。然而不幸的是，現有的表面包覆、梯度化、摻雜以及改善電解液等策略，盡管可以提升其容量保持率，但是無法做到在高鎳-無鈷的體系下實現“零應變”與優異的熱穩定性。
高熵合金優異的力學性能為解決這一長期困擾的問題提供了啟示：是否可以通過高熵正極材料實現優異的電化學與力學性能呢？
關鍵問題
答案是否定的。由于三元層狀材料中只有NiMnCo三者可以按照不同的比例與Li形成層狀結構，如果加入等摩爾比例的其他過渡金屬如Ti，Al，Mo等實現真正的高熵氧化物，那么層狀結構本身就會破壞。
如果想實現高能量密度，則必須提升Ni的占比，這兩點本身就是相互矛盾的。
新思路：高熵?fù)诫s
有鑒于此，加州大學爾灣分校忻獲麟團隊提出了一種“高熵?fù)诫s”的效應，即在保證高鎳-無鈷的基本結構下，引入多種并不具有電化學活性的摻雜離子，成功的實現了“零應變”、高穩定性、高安全性且具有高能量密度的正極材料。
技術創新性：
1) 首次實現了在高鎳-無鈷體系下本征“零應變”的正極材料。
首次將高鎳材料（Ni>80%）的體積變化抑制在0.5%以內，并且實現了與NMC-532材料媲美的熱穩定性，遠超現有的高鎳材料，該材料的循環穩定性與電極結構穩定性都得到了大幅度的提升。
2）創造性地提出了普適性的“高熵?fù)诫s”效應。
發現“零應變”來源于獨特的“高熵?fù)诫s”效應對于失氧、位錯生成以及有害相變的抑制。該策略在超高以及中低鎳體系都能表現出更優異的力學性能和循環穩定性，即便將摻雜元素完全換成一套全新的元素，這種性能提升效果依然顯著。

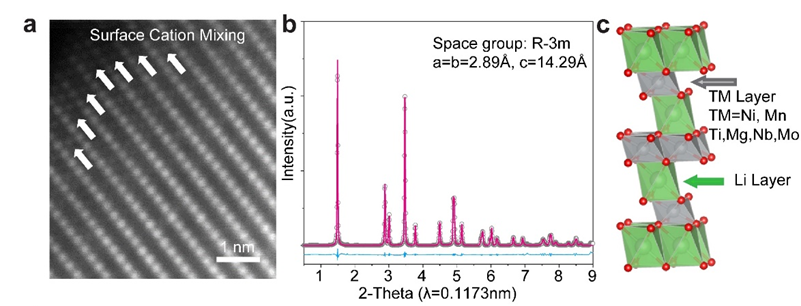

圖1. “高熵?fù)诫s”正極HE-LNMO的結構表征
技術細節
材料合成策略
作者通過常規的共沉淀法合成了多種元素(TiMgNbMoMn)高熵共摻雜的高鎳(Ni80%)-無鈷正極材料(HE-LNMO)，通過EDS發現，這些元素基本都均勻的分布在顆粒內部，并且TiNbMo在顆粒表面有輕微的富集。通過HAADF-STEM結合XRD分析可知HE-LNMO具有典型的R-3m層狀結構并且其陽離子混排度與商用NMC-811接近。
圖2. HE-LNMO正極顆粒的元素分布，應變水平，半電池循環穩定性以及熱穩定性。

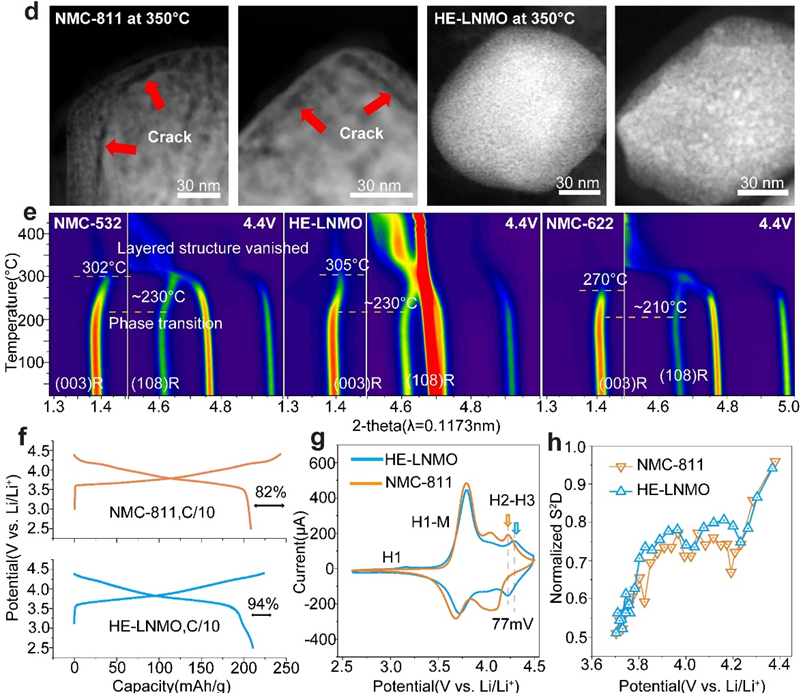

圖3. 原位加熱TEM/XRD以及HE-LNMO電化學特性表征。
熱穩定性研究
作者首先對HE-LNMO的熱穩定性進行了詳細的研究。首先，通過DSC與TGA-MS對不同鎳含量的商用NMC材料以及HE-LNMO進行測試發現，隨著Ni含量提升，相同截止電壓下的NMC材料熱穩定會顯著降低，然而，DSC顯示HE-LNMO的放熱溫度甚至介于NMC-622與NMC-532之間，TGA-MS結果則顯示，相比于相同鎳含量的NMC-811，HE-LNMO的失氧溫度提高了近100度。接著，通過原位加熱XRD作者發現，HE-LNMO表現出與NMC-532抗衡的相轉變溫度，優于NMC-622，極大的提升了高鎳材料的熱穩定性。此外，作者通過原位加熱S/TEM對單個電極顆粒進行研究，結果顯示NMC-811在加熱到350度時由于嚴重的失氧和相變，已經產生了嚴重的晶粒內部開裂；相反，HE-LNMO盡管也會產生少量失氧，但是一次顆粒內部并沒有出現明顯的開裂，而是生成了納米級的孔洞。

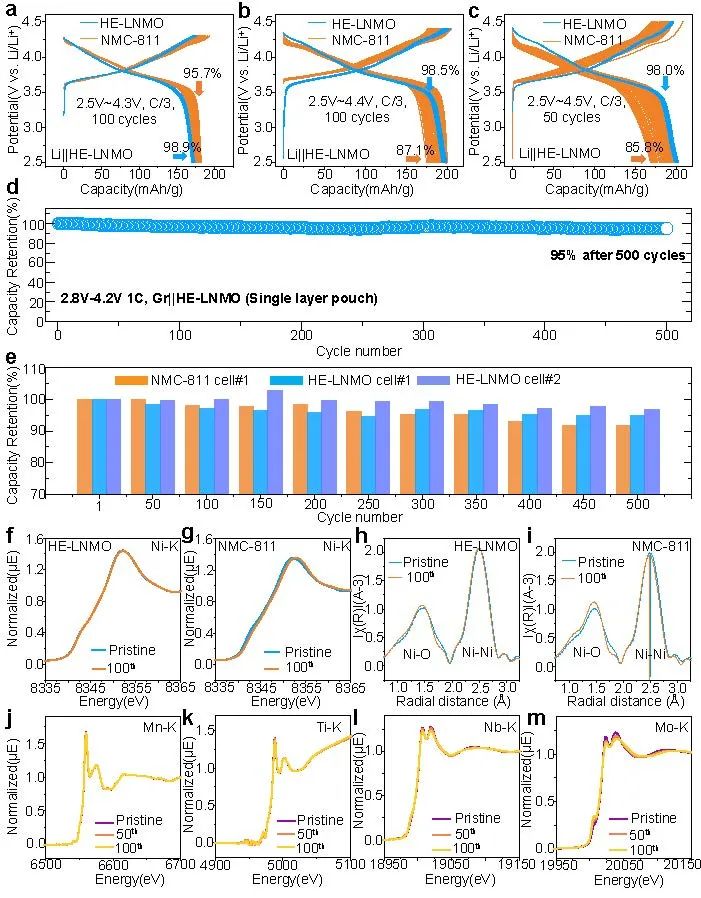

圖4. HE-LNMO的電化學循環性能與局域結構穩定性表征
電化學性能與循環性能研究
接著，作者對HE-LNMO的電化學性能與循環性進行了研究。在半電池中，HE-LNMO可以達到與NMC-811相近的比容量和比能量，然而其首次庫倫效率高達94%。通過循環伏安測試發現，高鎳材料中顯著存在的H2-H3相變被明顯的抑制。此外，通過GITT，EIS等手段證實HE-LNMO具有更好的Li+擴散動力學。作者測試了半電池與全電池中的循環性能，結果均顯示HE-LNMO顯著優于商用NMC-811，在單層軟包電池中，HE-LNMO實現了500圈循環，95%以上的容量保持率。此外，作者也對高溫下電池的循環穩定性進行了測試，結果顯示即便在50攝氏度的條件下，HE-LNMO依然能夠達到94%的首效，并且表現出顯著提升的循環穩定性。
局域結構穩定性研究
緊接著，作者對HE-LNMO在循環過程的局域結構穩定性進行了細致的表征。首先通過XANES和EXAFS對Ni-Mn以及摻雜元素循環前后的價態、配位進行了研究，結果顯示在HE-LNMO中，Ni-Mn在100圈循環后沒有發生任何變化，然而NMC-811中，Ni的價態發生了偏移，同時Ni-Mn-O也產生了收縮，這說明NMC-811中晶體結構出現了衰減。值得一提的是，作者發現循環過程中，摻雜元素的配位結構出現了細微的變化，作者認為正是這些高價過渡金屬的存在，使得循環過程中產生的氧缺陷被困在這些摻雜原子周圍，形成“釘扎效應”，從而阻礙了這些缺陷進一步聚集生成位錯或者產生開裂。此外，作者通過非常豐富的表征手段從多方面證實了HE-LNMO在循環過程中的晶體結構穩定性，例如WT-EXAFS，電子衍射SAED，軟線吸收譜XAS，X射線衍射XRD，以及X射線熒光譜XRF等。

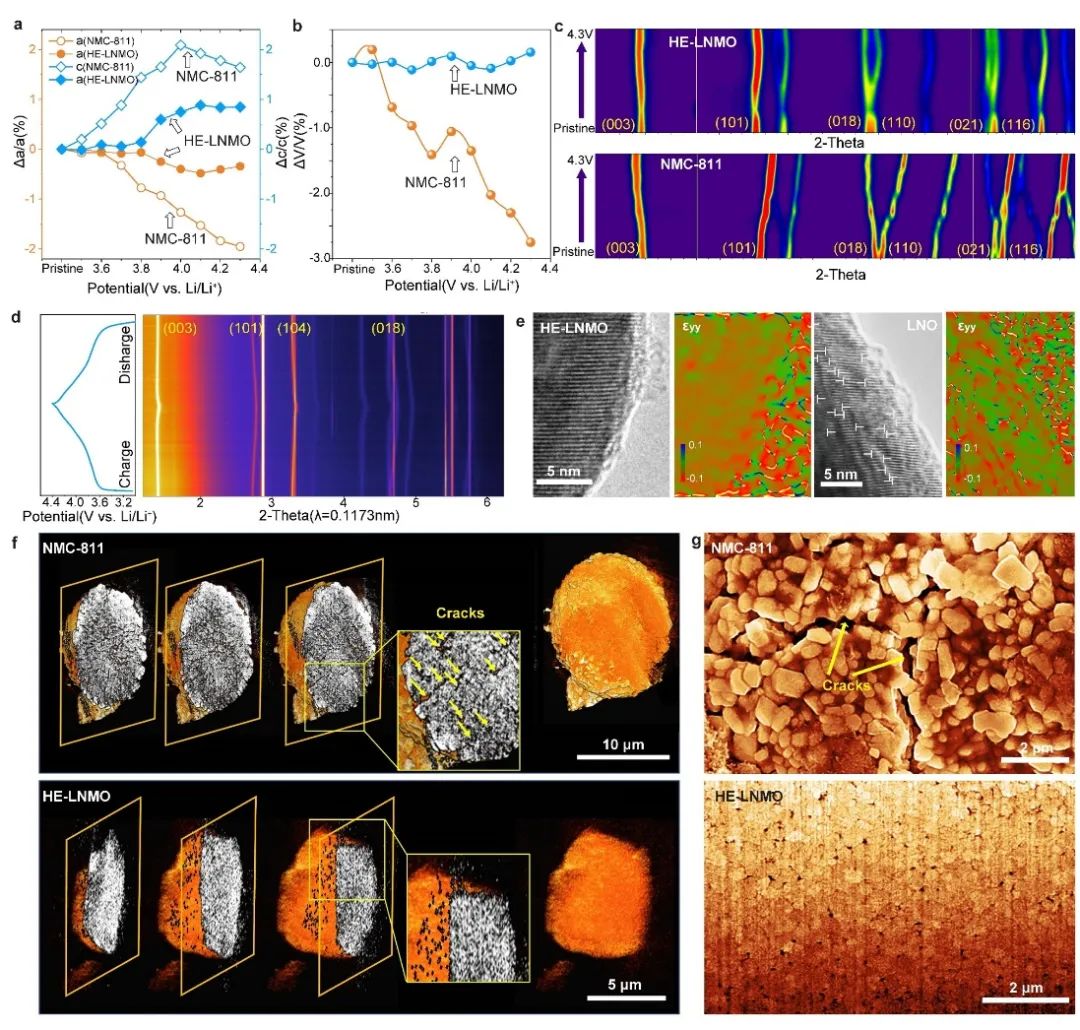

圖5. HE-LNMO的力學穩定性表征。
力學穩定性研究
更進一步，作者對于HE-LNMO的力學穩定性進行了研究。通過原位/離位XRD分析發現，HE-LNMO的軸向應變，體相應變低于任何NMC三元材料，實現了“零應變”高鎳正極材料。以NMC-811為例，在充電過程中其a軸，c軸以及體積應變分別達到-1.9%，2.1%以及-2.7%，然而HE-LNMO中對應的值只有-0.5%，0.9%以及-0.3%，幾乎比NMC-811低了一個數量級。作者通過原位抽鋰的技術手段在TEM下對HE-LNMO以及高鎳材料的母體材料LNO進行研究發現，LNO在抽鋰過程中產生了大量的位錯，而HE-LNMO則沒有明顯的位錯產生，這也與上文中提到的“釘扎效應”結果一致。由于這種零應變的特性以及對位錯的顯著抑制，HE-LNMO在循環過程中保持了良好的結構穩定性，通過X射線透射顯微技術（TXM）結合三維重構，作者揭示了循環過程中電極二次顆粒內部產生的裂紋。在NMC-811，這種裂紋布滿了整個二次顆粒，而HE-LNMO在循環后依然保持緊密的接觸，沒有發現明顯的晶間開裂現象。
普適性
最后，作者也將這種“高熵?fù)诫s”策略進行了拓展。作者設計了不同鎳組分的無鈷材料，結果顯示，該策略在超高以及中低鎳體系都能表現出更優異的力學性能和循環穩定性。更重要的是，即便將摻雜元素完全換成一套全新的元素，這種性能提升效果依然顯著，這說明該材料的結構穩定性不只是來自于某些關鍵摻雜元素，而是來源于多種元素的混合的“高熵?fù)诫s”效應。
總結與展望
該工作首次實現了在高鎳-無鈷體系下本征“零應變”的正極材料，這種“零應變”來源于獨特的“高熵?fù)诫s”效應對于失氧、位錯生成以及有害相變的抑制。這種高熵?fù)诫s效應不僅保證了材料在循環過程中的結構穩定性，同時也顯著提升了過渡金屬-氧之間的結合力，從而大幅度改善了高鎳材料的熱穩定性和循環穩定性。同時，該工作也指出了一種在各種商業化NMC材料中都能夠?qū)崿F(xiàn)無鈷化的策略，為實現高安全性、高穩定性、高容量、低成本的新一代鋰離子電池提供了解決思路。
通訊作者簡介：
忻獲麟，正教授，康奈爾大學博士學位。2013年到2018年間，他在布魯克海文實驗室建立了三維原位表征課題組。2018年夏，轉職于美國加州大學尓灣分校物理系并建立了以深度學習為基礎的人工智能和能源材料研究組DeepEM Lab。忻獲麟教授是電子顯微學領域國際上的知名專家，是電鏡行業頂級年會Microscopy and Microanalysis 2020的大會主席以及2019年的大會副主席，是NSLSII光源的科學顧問委員會成員，是布魯克海文國家實驗室的功能納米材料中心和勞倫斯伯克利國家實驗室提案審查委員會成員。他于2021年獲得Materials Research Society的杰青獎（Outstanding Early-Career Investigator Award），Microscopy Society of America 的伯頓獎?wù)拢˙urton Medal），UC Irvine的杰青獎（UCI Academic Senate Early-Career Faculty Award）；2020年獲得能源部杰青獎(DOE Early Career Award)；獲全球30 Climate Action 英杰獎。他在表征和清潔能源方面的研究受到政府和大型企業的關注。2018年至今四年時間，他作為項目帶頭人(Lead PI)得到政府和企業界超過五百萬美元的資助用于其課題組在綠色儲能，電/熱催化和軟物質材料方向的研究。他是Nature, Nat. Mater, Nat.Energy, Nat. Nanotechnol., Nat. Commun., Sci. Adv., Joule, Nano Lett., Adv. Mater. 等眾多期刊的審稿人。他從事人工智能電鏡和深度學習、原子級掃描透射電鏡以及能譜相關的理論和技術、高能電子隧道理論以及三維重構理論等方向的研究。除了理論和方法學的研究，他應用三維電子斷層掃描術對鋰電池、軟硬物質界面、金屬催化劑等多方面進行了深入的研究。其課題組發表文章超過280篇，其中在Science，Nature，Nat. Mater.，Nat. Nanotechnol.，Nat. Energy，Nat. Catal.，Nat. Commun. 等頂級期刊上發表文章39篇（其中14篇作為通訊發表）。
參考文獻：

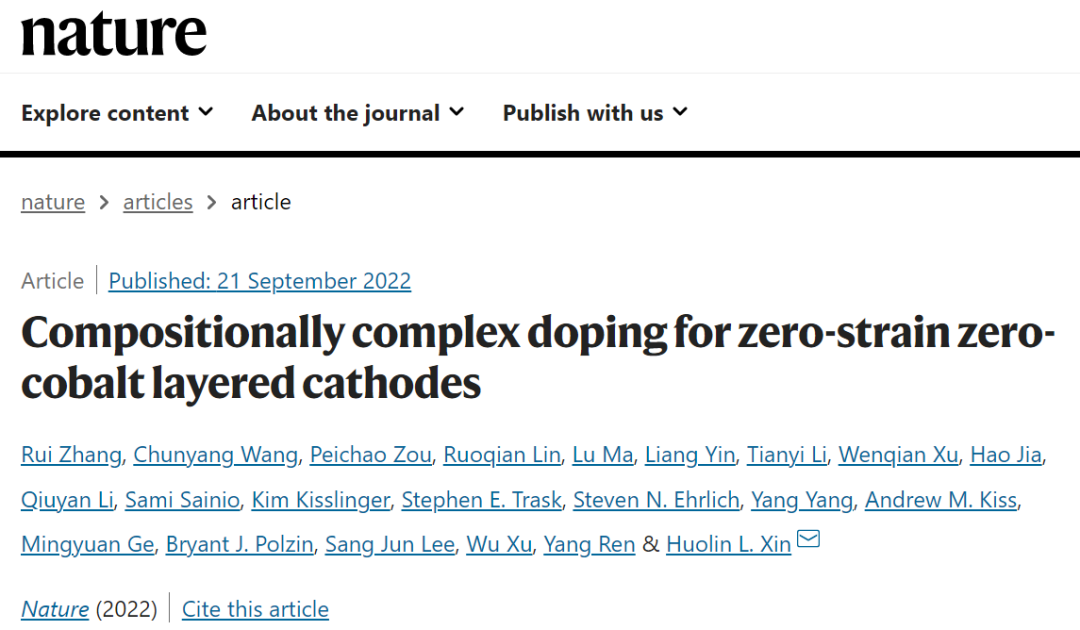

Rui Zhang et al. Compositionally complex doping for zero-strain zero-cobalt layered cathodes. Nature 2022.
