智能材料對外部刺激做出反應，但通常僅以預編程的方式。例如，配備響應組件的軟物質可以在設計的形狀或結構之間切換。然而，這些人造材料無法模仿生物體復雜的變形過程，其中許多會不斷改變形狀以與環境相互作用并執行任務。
因此，希望能通過發揮智能的基本特征來創造能夠?qū)崿F(xiàn)這些能力的物質。挑戰在于制造可重新編程的物質，在制造后可以采用多種形狀，由“逆向設計”系統控制，該系統計算出編程材料變形為目標形狀所需的輸入（例如電流或電壓），或采用可以執行所需功能的形狀。這需要反饋系統和優化策略與材料緊密結合，以便實驗數據驅動數字控制系統改變其形狀以實現用戶指定的目標。
成果簡介
鑒于此，杜克大學倪小越、西北大學John A. Rogers院士、黃永剛院士和清華大學王禾翎等人設計并制造了一種稱為超表面的片狀材料，它由折疊成蜿蜒蛇形彎曲的導電帶的軟網組成。該軟網由可重新編程的分布式洛倫茲力驅動，該力在靜磁場存在下電流通過。由此產生的系統展示了復雜的動態變形能力，響應時間在 0.1?秒內。
異常簡單的輸入-輸出關系
超表面采用相互連接的蛇形梁的形式，由聚酰亞胺封裝的薄金導電層組成。梁的交叉點形成 N×M 網格。當放置在靜磁場中時，超表面會根據作用在網格上的電磁力快速且可逆地改變形狀，這可以通過改變設備邊緣一系列端口的電壓來控制。網格表現出線性電壓-位移響應，對于軟材料的大變形來說，這是一種異常簡單的輸入-輸出關系。這使研究人員能夠開發一個理論模型，預測生成目標形狀所需的電壓，并形成模型驅動的逆向設計系統的基礎，以控制變形。

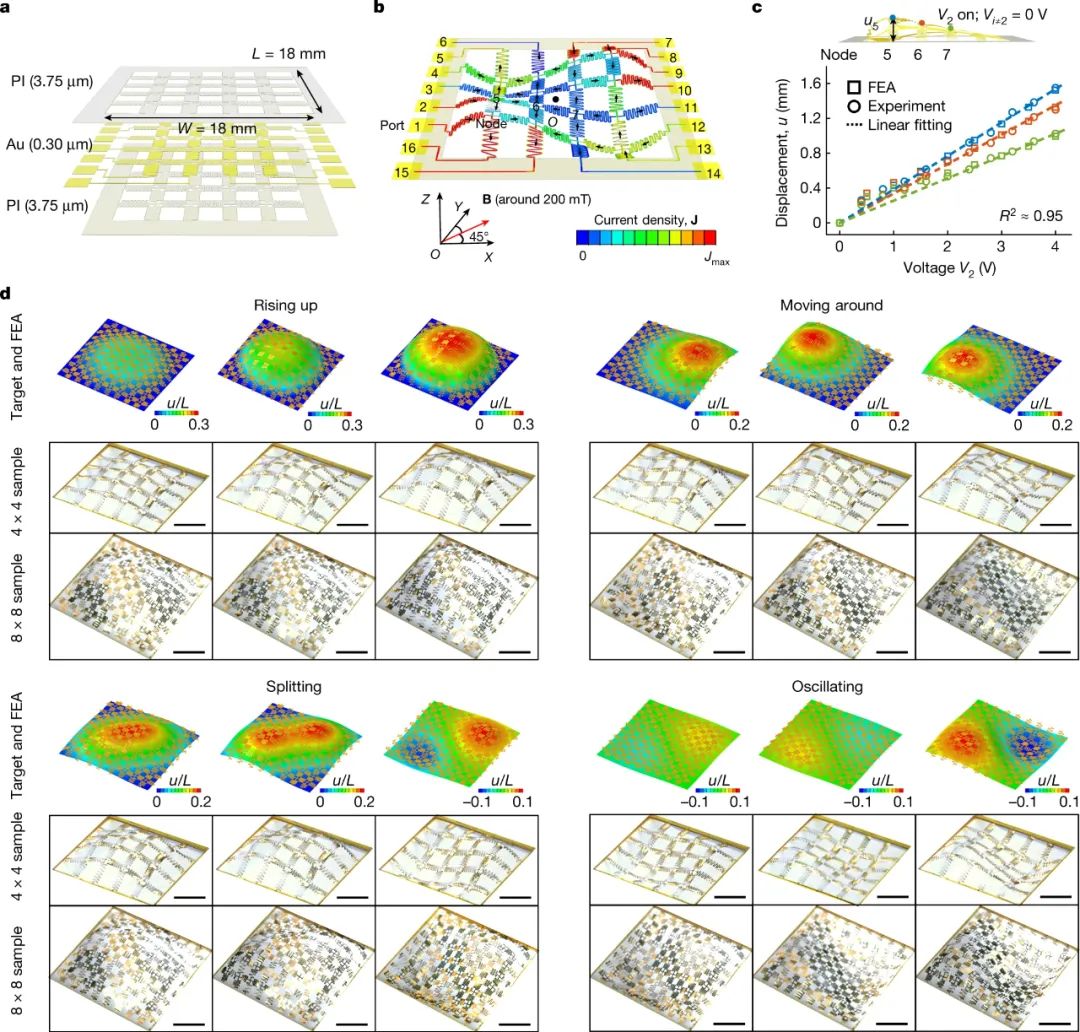

圖|由可重新編程的電磁驅動驅動的機械超表面
圖|用于動態、復雜形狀變形的超曲面的模型驅動逆向設計
自我進化！
自適應、自我進化的超表面平臺提供了一種半實時變形方案來學習真實物體不斷進化的表面。除了自我進化以優化形狀外，超表面還可以自我進化以優化功能。因此，為了驗證模型驅動系統，研究人員還集成了一個成像系統，該系統將超表面的形狀與所需形狀進行比較，并解決需要糾正的小差異。然后使用成像反饋來開發原位優化過程，其中控制電壓自我調整以最小化變形誤差（±2%）。
這種實驗驅動的優化方法克服了非線性、非理想甚至不可預測系統逆向設計的基本挑戰，因為它不需要電壓-位移關系的理論模型來指導變形。相反，超表面會自我調整以學習準確地采用新形狀。
通過這種自我優化，超表面的性能優于逆向設計模型，智能變形以解釋理論模型無法預測的擾動，包括環境變化、施加的機械載荷和材料中的缺陷。超表面還可以調整其形狀以完成規定的任務，而無需預設形狀。

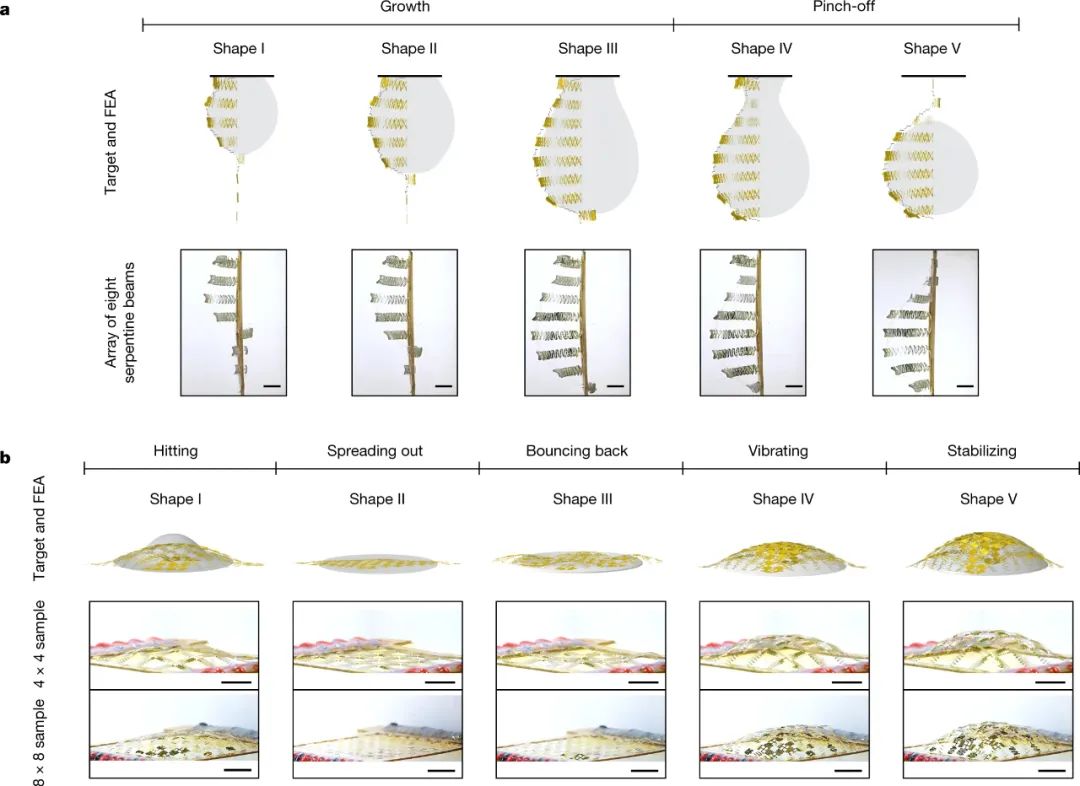

圖|自我進化的形狀向半實時形狀學習和多功能性轉變
總結與展望：
該智能變形控制系統與各種材料、幾何形狀、布局和控制方案兼容，并具有許多潛在應用（從軟機器人到增強現實等領域）。該平臺與現有柔性電子框架中使用的典型材料、結構和薄膜制造技術兼容。它支持材料、幾何形狀、布局、控制系統和磁性設置的優化選擇，以實現設計靈活性和潛在的可擴展性，從而在可穿戴技術、軟機器人和先進材料中提供廣泛、多功能的應用場景。該優化方案彌合了材料設計中理論模型與實際性能之間的差距，并展示了如何在工程物理系統中實施人工智能。
然而，存在一個限制是曲面必須完全在攝像機的視野內，優化過程才能成功。這限制了可以評估的形狀范圍以及可以使用超表面的環境。緩慢的圖像處理也阻礙了形狀學習過程。傳感器和其他組件需要嵌入到變形物質中以產生自主的無束縛系統，并且需要更有效的算法。此外，網狀結構所施加的力很小；為了產生某些應用所需的大應力輸出，需要具有更高施加電流或更大磁場的剛性結構。
參考文獻：

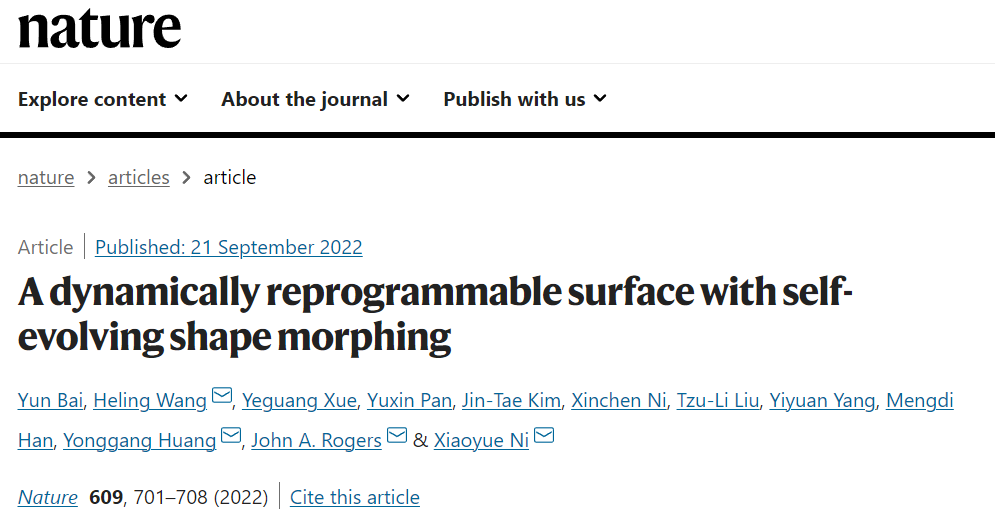

Bai, Y., Wang, H., Xue, Y. et al. A dynamically reprogrammable surface with self-evolving shape morphing. Nature 609, 701–708 (2022).
https://doi.org/10.1038/s41586-022-05061-w
