馬氏體相變是從一種晶體結構到另一種晶體的快速置換相變，廣泛存在于各類晶體材料中，并具有巨大的工程意義。馬氏體相變的大應變引發了復雜的力學情況：相變區域必須與周圍的未相變基體共存，導致相當大的形狀或應變失配。
氧化鋯陶瓷表現出馬氏體相變，能夠產生10%的大應變，使其在高溫下具有形狀記憶和超彈性應用前景。與其他馬氏體材料類似，可以通過合金化來設計這種轉變應變，以產生更相稱的轉變，并減少滯后（加熱和冷卻時的轉變溫度差）。
雖然通過晶格參數調控可以實現理想的相稱轉變，但仍存在以下問題：
1、目前僅實現了約120k的最小磁滯值
形狀記憶合金的磁滯可以降低到幾K量級。然而，將晶格工程方法擴展到形狀記憶陶瓷系統，在大應變氧化鋯和鉿基陶瓷中僅實現了約120K的最小磁滯值。
2、氧化鋯中“晶格工程”受限于物理約束
氧化鋯中的相變體積變化遠高于大多數金屬，這種大的體積變化抑制了相變，往往使其發生在室溫以下且不完全。因此，往往需要大的轉變體積變化，并實現足夠高的轉變溫度，以避免動力學障礙。
3、晶格相容性并不能控制所有溫度下的相變滯后
在較低的溫度下，運動的相變前鋒的摩擦起關鍵作用。這些復雜性對馬氏體陶瓷來說是一個相當大的設計挑戰，超出了目前僅在晶格工程領域的最先進水平。
新思路
有鑒于此，麻省理工學院Christopher A. Schuh等人將晶格工程方法擴展到馬氏體設計，結合現代計算熱力學和數據科學工具，跨越了尚未有數據的復雜多組分空間，制備了一種新的氧化鋯組合物。該材料取得的低滯后為15K，與典型值相比，其相變滯后約為10倍（約為迄今為止報告的最佳值的5倍）。這一發現表明，氧化鋯陶瓷可以表現出與廣泛應用的形狀記憶合金相同的磁滯值，為其作為可行的高溫形狀記憶材料鋪平了道路。
技術方案：
1、提出低滯后氧化鋯陶瓷的設計準則作者從結構和熱力學性質兩個方面提出了低滯后氧化鋯陶瓷的四個設計準則，為材料設計提供依據。2、建立了熱力學和結構模型作者通過計算熱力學、機器學習（ML）、相變結晶學等多種模型相結合起來，實現了對尚未探索成分的氧化鋯陶瓷的形狀記憶特性進行高保真預測。3、通過搜索組合空間以獲得最佳預測結果作者模擬了各種摻雜劑對二元系統中Ms、λ2和ΔV/V的影響，篩選出理想的摻雜劑，將篩選出的摻雜劑協同組合，以確定最佳的組合。作者根據預測結果合成了一系列組合物，測量的Ms溫度和晶體學參數λ2和ΔV/V與模型預測一致，證實了模型預測的準確性。最終四元設計的材料取得了超低的滯后值。
技術優勢：
1、實現了創紀錄的低于典型值10倍的滯后值
本工作報道的材料取得的滯后值低至15K，與典型值相比，其相變滯后約為10倍，約為迄今為止報告的最佳值的5倍。
2、建立了多模式建模過程，跨越了復雜的多目標空間
作者過程結合了計算熱力學、數據驅動模型和晶格工程，成功地穿越了這個復雜的多目標空間，助力了多組分氧化鋯組合物的快速發展。
3、多模式建模具有普適性
本工作的模型在二元、三元和四元材料設計中均具有較高的準確性。
技術細節

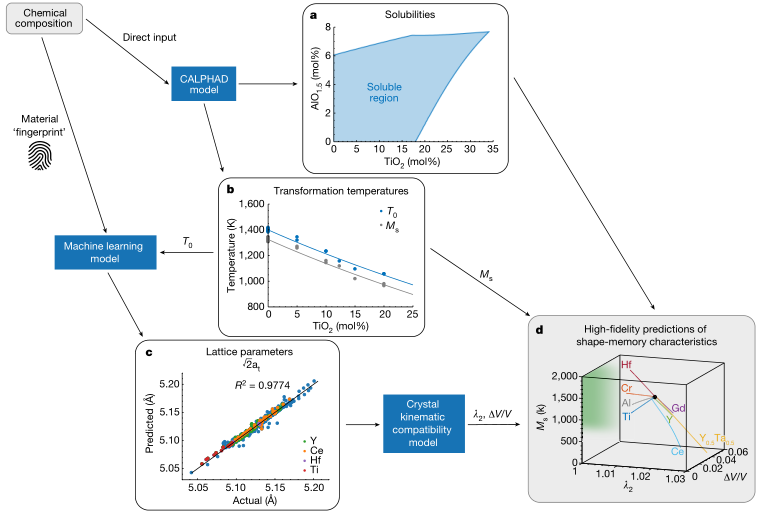

作者提出了獲得低滯后氧化鋯陶瓷的四個設計準則：（1）相變相之間的相稱界面（相變拉伸張量的中間特征值λ2=1）；（2）低變換體積變化（ΔV/V）；（3） 固體溶解度；（4）高相變溫度（馬氏體開始溫度Ms>773 K）。前兩個標準是結構性的。第一個準則將界面應變最小化，并廣泛應用于馬氏體設計中，以調整滯后。第二個標準對于防止轉換抑制很重要。第三和第四個標準是熱力學性質的。圖 結合機器學習、計算熱力學和晶格工程的多方面建模方法
建模工作首先通過計算熱力學（CALPHAD）模型輸入化學成分，以預測溶解度和相變溫度，然后通過監督機器學習（ML）模型計算相變溫度下四方和單斜氧化鋯（ZrO2）相的晶格參數。然后將晶格參數傳遞給晶體運動相容性模型，以計算相變結晶學。將各種模型的輸出結合起來，對尚未探索成分的氧化鋯陶瓷的形狀記憶特性進行高保真預測。

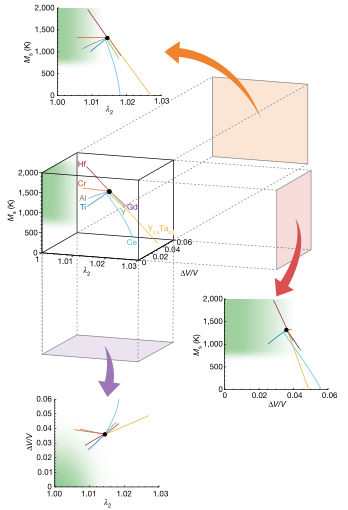

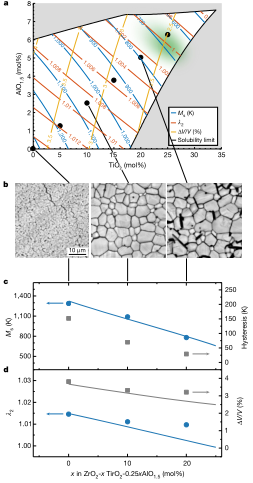

為了確定哪些摻雜劑可能是有用的添加劑，以達到設計標準，模擬了各種摻雜劑對二元系統中Ms、λ2和ΔV/V的影響，篩選出理想的摻雜劑。將篩選出的摻雜劑協同組合，以確定最佳的組合。圖 ZrO2-TiO2-AlO1.5系統中優選成分的表征
為了驗證這些有前景的預測，作者合成了一組TiO2與AlO1.5、ZrO2-xTiO2-0.25xAlO1.5的固定比率的組合物。結果表明在較高的濃度下，隨著第二相的微量出現，溶解度極限的邊緣開始顯現。摻雜程度較高的樣品顯示一些β-ZrTiO4暗晶粒和Al2TiO5相的黑棒。更重要的是，測量的Ms溫度和晶體學參數λ2和ΔV/V與模型預測一致。隨著TiO2和AlO1.5添加量的增加，磁滯現象顯著降低，20Ti-5Al樣品的最低溫度達到29 K。這大大低于氧化鋯基陶瓷的典型值（約130–250 K）。

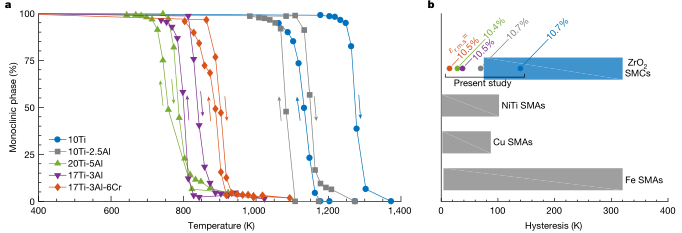

與典型的二元試樣相比，在完整加熱和冷卻循環期間，通過現場X射線衍射在三元和四元樣品上測量的單斜相分數。二元樣品顯示出寬滯后，相比之下，設計的三元合金顯示出明顯降低的滯后值。最值得注意的是，最終的四元設計成分顯示出僅為15 K的極低滯后。晶格參數測量還表明，該材料仍會經歷超過10%的大變形應變，同時觀察到的磁滯較低；改善磁滯不是通過最小化轉換應變來實現的，而是通過使它們更具晶體相容性來實現的。
展望
總之，作者提出了一組設計參數來解鎖形狀記憶陶瓷中的低相變滯后。還提出了一個多模式建模過程，該過程結合了計算熱力學、數據驅動模型和晶格工程，成功地穿越了復雜的多目標空間。本工作中介紹的數據和趨勢共同表明了該物理和相應設計原則的有效性，并導致了多組分氧化鋯組合物的快速發展，其滯后性達到了創紀錄的15 K。這些發現不僅揭示了一種新型獨特智能材料中高度可逆的轉變，同時也預示著馬氏體陶瓷具有針對特定操作環境優化的定制滯后和轉變溫度。
參考文獻：

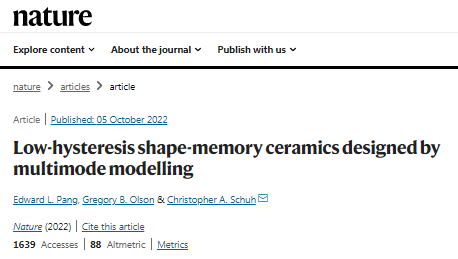

Pang, E.L., et al. Low-hysteresis shape-memory ceramics designed by multimode modelling. Nature (2022).
DOI：10.1038/s41586-022-05210-1
https://doi.org/10.1038/s41586-022-05210-1
