做牙齒矯正的同學是否想過，我們還可以利用我們的牙套來進行信息輸出，包括打字，控制儀器，甚至彈鋼琴！
我們知道，鍵盤和觸摸屏廣泛用于控制電子設備，但對于有靈巧缺陷或神經系統疾病的個人來說，這些設備可能很難操作。人們開發了各種技術，包括語音識別、眨眼跟蹤、頭部運動跟蹤、舌頭驅動的交互和大腦-計算機接口，以幫助人們控制電子設備。然而，許多輔助技術在設備使用和維護方面存在問題。例如，語音識別需要大的操作內存、最新的硬件和低噪音的操作環境；眼睛跟蹤需要在用戶面前安裝一個攝像頭，校準過程繁瑣且容易疲勞；并且頭部運動跟蹤排除了患有神經疾病的用戶。近年來，腦-計算機接口有了很大改進，但該技術需要笨重的有線儀器和高度的侵入性。
在牙科研究中，咬合力常被用作評估咀嚼功能的參數。牙齒咬合可提供高精度控制，且只需很少的技能。因此，一個包含集成壓力傳感器的牙套來檢測咬合模式并將其轉換為輸入可能是現有輔助技術的一個有希望的替代方案。這需要靈活、生物相容、低功耗且允許分布式傳感的壓力傳感器。可拉伸光學壓力傳感器，特別是分布式光纖(DOF)壓力傳感器，由于其高生物相容性、無電磁干擾以及能夠監測沿光纖傳輸路徑的空間分布和隨時間變化的壓力，對測量咬合模式具有吸引力。然而，現有的光纖壓力傳感器需要外部光源，從而增加了系統尺寸和功耗。
成果簡介
鑒于此，新加坡國立大學劉小鋼和清華大學周斌等人報告了一種咬合控制光電系統，該系統使用集成在牙套中的機械發光驅動的分布式光纖（mp-DOF）傳感器。該傳感器由一系列彈性波導組成，其中嵌入了含有不同顏色的壓力響應磷光體的機械發光接觸墊。這些傳感器集成到牙套中，以創建咬合控制的交互式電信系統。
交互式牙套的設計
研究人員設計了一種光纖，在幾個預定位置嵌入了各種摻雜過渡金屬的硫化鋅(ZnS)磷光體。向ZnS基質中分別摻雜Cu2+/Mn2+ (595 nm)、Cu2+(525 nm)和Cu+ (475 nm)可以調節橙色、綠色和藍色機械發光發射。之所以選擇ZnS磷光體，是因?yàn)樗鼈兙哂袕?qiáng)烈的機械發光，不需要預輻照，并且可以回收。
除了原色之外，還可以通過改變?nèi)N磷光體的組成來產生第二種顏色。當向光纖外部施加分布式壓縮時，機械響應磷光體發射不同波長的光，該光通過全內反射沿光纖傳播。研究人員利用這種設計原理來制造一種交互式牙套，它包括一個集成的mp-DOF陣列、一個柔性印刷電路板和一個柔性聚對苯二甲酸乙二醇酯基底。

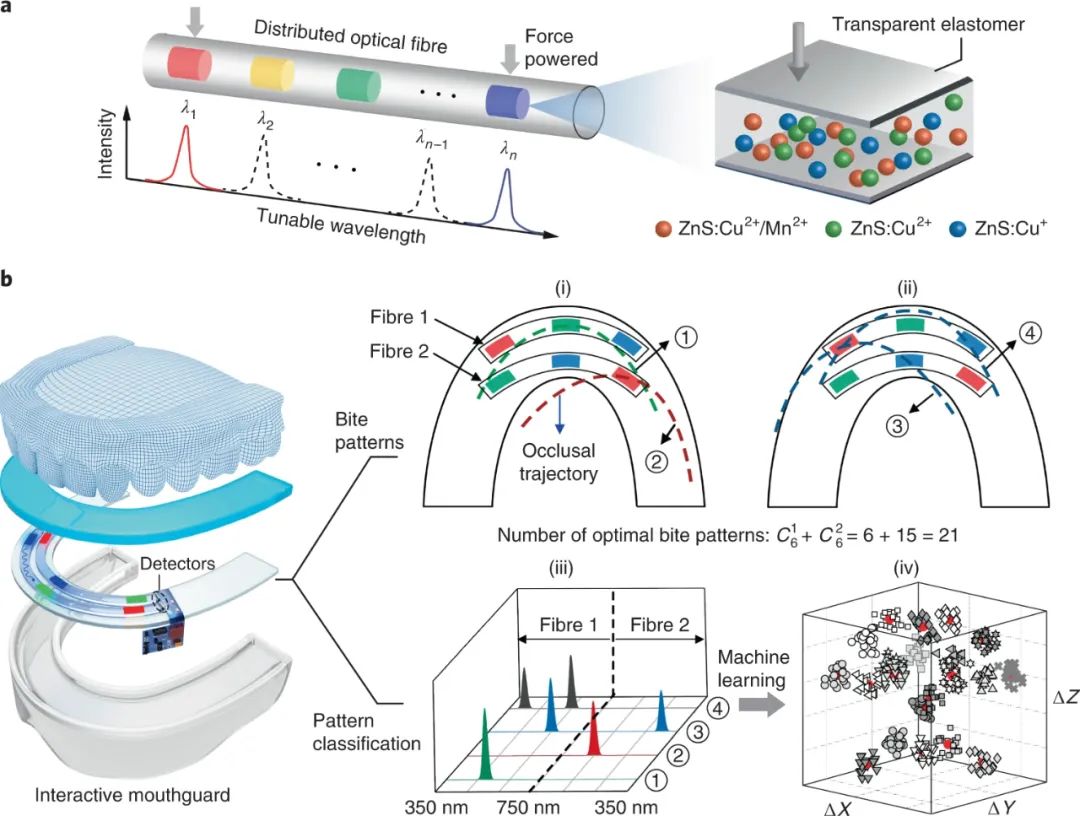

圖|基于mp-DOF傳感器的交互式牙套設計
可檢測多種咬合模式
開發的交互式牙套可以檢測各種咬合模式。此外，為了設計咬合模式并使其盡可能可行，研究人員在改進過程中使用了典型成人牙齒的輪廓。需要注意的是，如果同時咬兩個以上的護墊，會產生更多的圖案。不同的咬合軌跡通過特定的配色方案產生機械發光，顏色傳感器記錄CIE三刺激值。開發了經過訓練的兩層前饋人工神經網絡(ANN)，以根據三刺激值(X1，Y1，Z1，X2，Y2和Z2)區分21種復雜的咬合模式。因此，在不需要外部光源的情況下，通過測量光纖系統中不同顏色發射的強度比，利用mp-DOF可以映射咬合期間彈性護口器在特定節段的壓縮和變形。

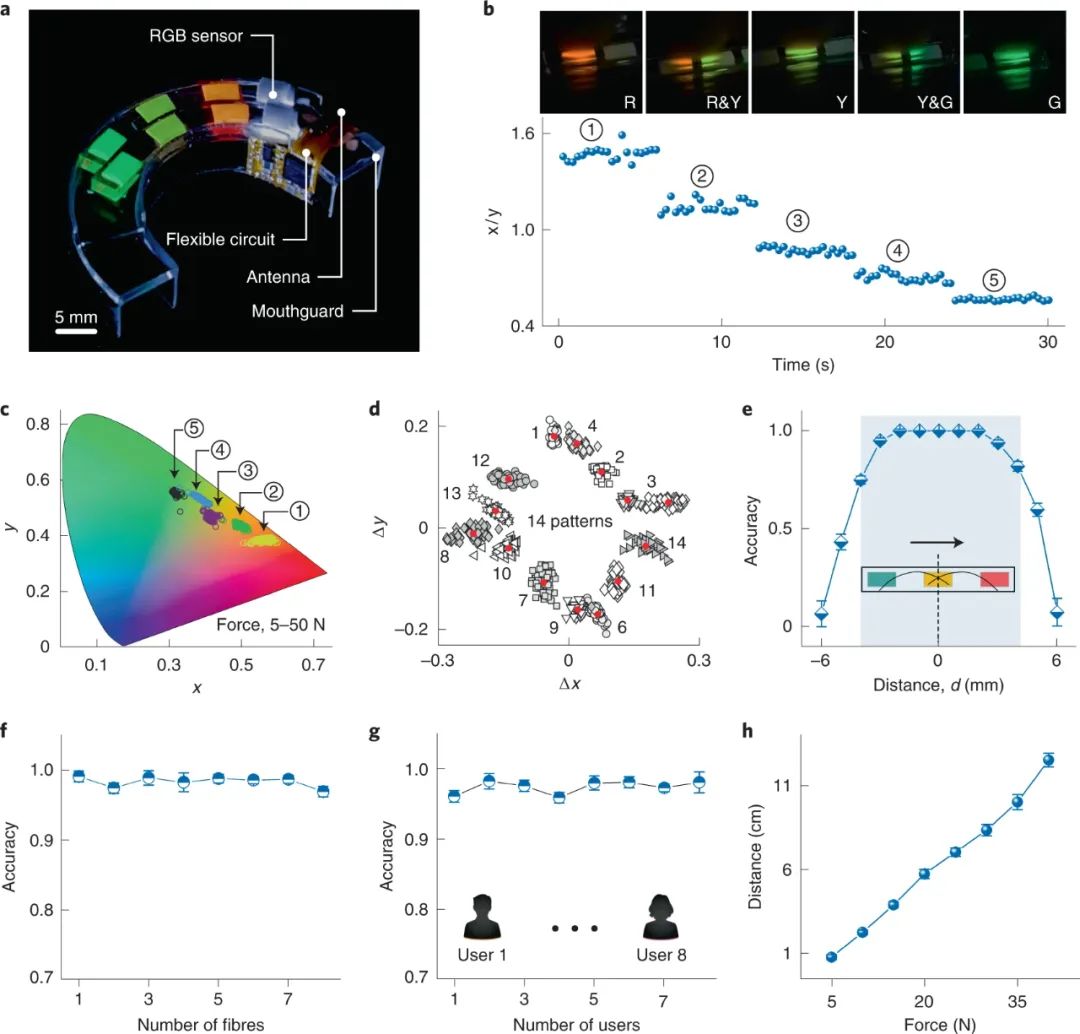

圖|mp-DOF集成交互式護齒套的評估
用于輔助技術的交互式牙套
通過將交互式牙套與藍牙模塊配對，可以將實時咬合模式分類并發送到外部設備以執行適當?shù)牟僮鳎虬l(fā)送到自定義移動應用程序以顯示和收集數據。例如，用戶可以通過咬具有特定咬合軌跡的牙套來連接手機應用程序以撥打緊急電話。該交互式牙套還可以用作遙控手柄，例如遙控輪椅。通過添加藍牙模塊，用戶可以控制輪椅轉彎、速度和剎車，以及在標準的400米跑道上導航。驗證測試顯示，交互式牙套的響應時間小于0.12?s。
此外，研究人員演示了如何使用該系統控制定制的虛擬鍵盤來播放“生日快樂”的曲調，準確率達98.2%。值得注意的是，牙套易于使用；經過70次訓練，可以達到較高的護齒熟練程度。

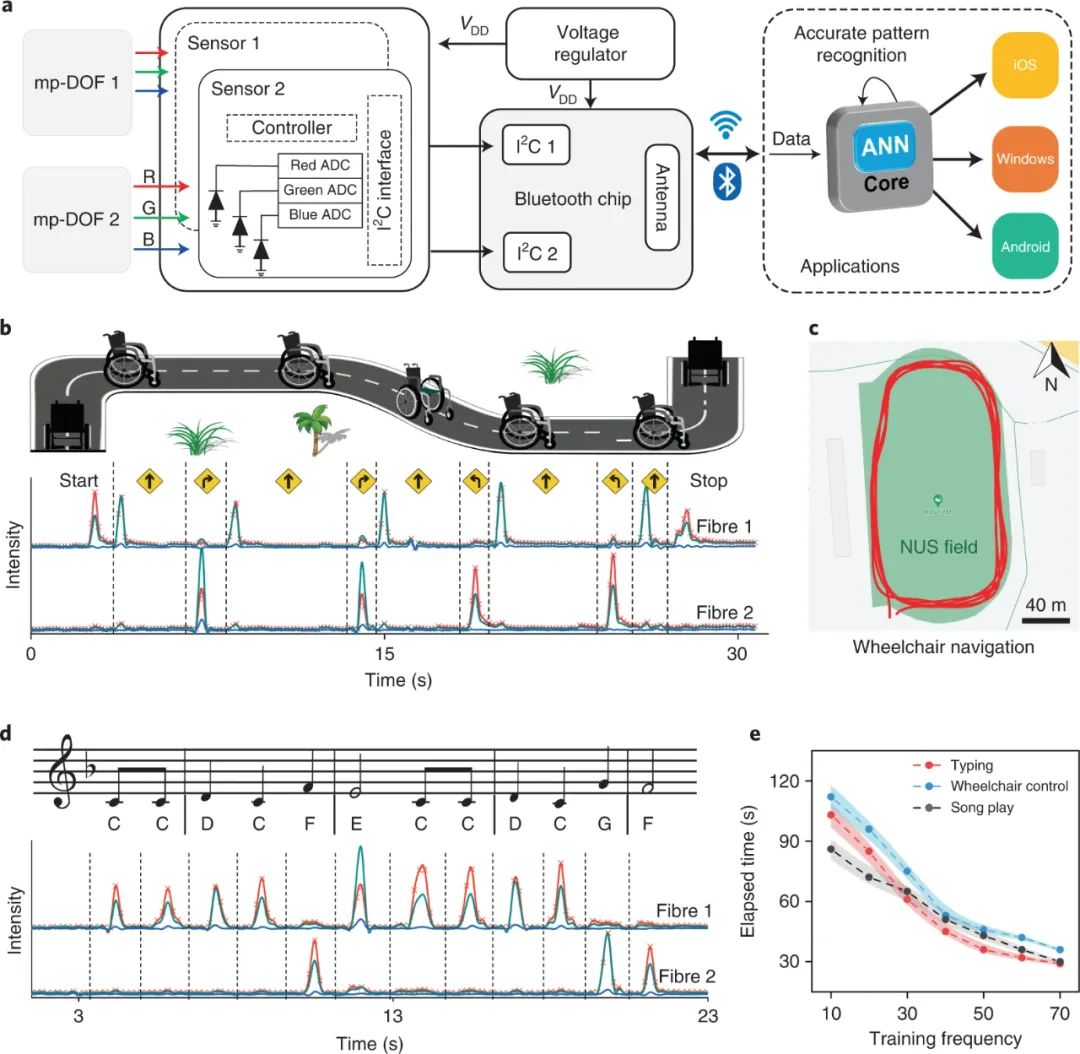

圖|輔助技術演示
小結：
綜上所述，本文報道了一種用于電腦、智能手機和輪椅咬合控制操作的交互式牙套。牙套使用含有機械刺激響應的磷光體接觸墊，在壓縮時會發出不同顏色的光，并使用mp-DOF傳感器檢測佩戴者不同咬合模式產生的光信號。當與機器學習相結合時，DOF傳感器能夠準確識別電子設備操作的復雜咬合模式，而發光強度可以作為另一個可控參數輕松與色度解耦。牙套很輕（重量小于7?g），結構緊湊，使用生物相容性材料，提供高力靈敏度和精確控制，只需很少的訓練經驗。然而，應注意的是，盡管牙套中與人體皮膚接觸的部分（如PDMS和聚氨酯彈性體）被認為具有生物相容性，但在使用前仍必須測試其是否符合相關醫療器械標準。
參考文獻：

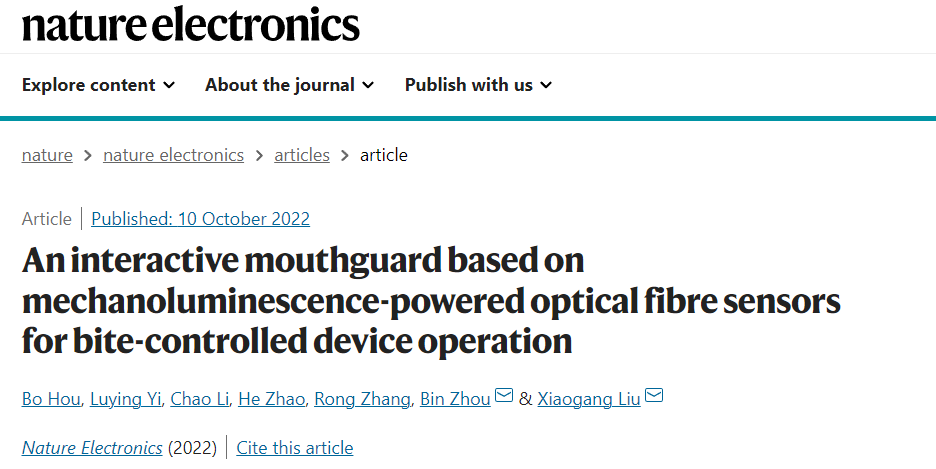

Hou, B., Yi, L., Li, C. et al. An interactive mouthguard based on mechanoluminescence-powered optical fibre sensors for bite-controlled device operation. Nat Electron (2022).
https://doi.org/10.1038/s41928-022-00841-8
